LabVIEW-实现波形发生器

一、题目

用两种方法实现一种多类型信号波形发生器（至少包括：正弦波、三角波、方波等），可以调节信号频率、幅度、相位等参数，可以图形化显示信号波形。

需要给出产生信号波形的基本方法、程序设计基本方法以及程序实现框图和运行结果。

二、实现过程

第一种：

1. 产生信号波形的基本方法：通过程序框图界面函数选板中的“信号处理”->“波形生成"->"基本函数发生器”,通过基本函数发生器函数节点生成四种基本波形。

2. 程序设计基本方法：将"基本函数发生器”的输入端：频率、幅值、相位分别用三个数值输入控件（旋钮）模拟实际的信号发生器旋钮进行调节。通过“采样信息”可以设置采样频率和采样数。将信号类型输入控件连接至条件结构的分支选择器，即在每种波形对应的分支内产生相对应的波形。将“波形图”放置在条件结构外部并在while循环的内部（当信号类型变化时及时使波形更新）。

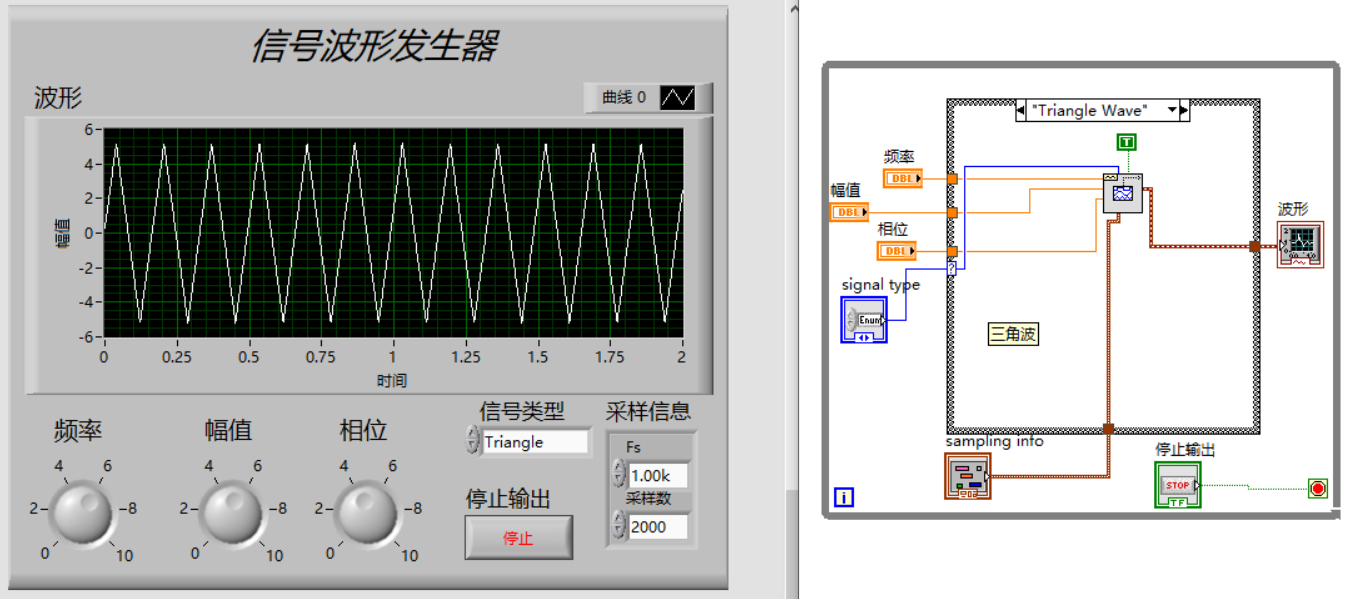

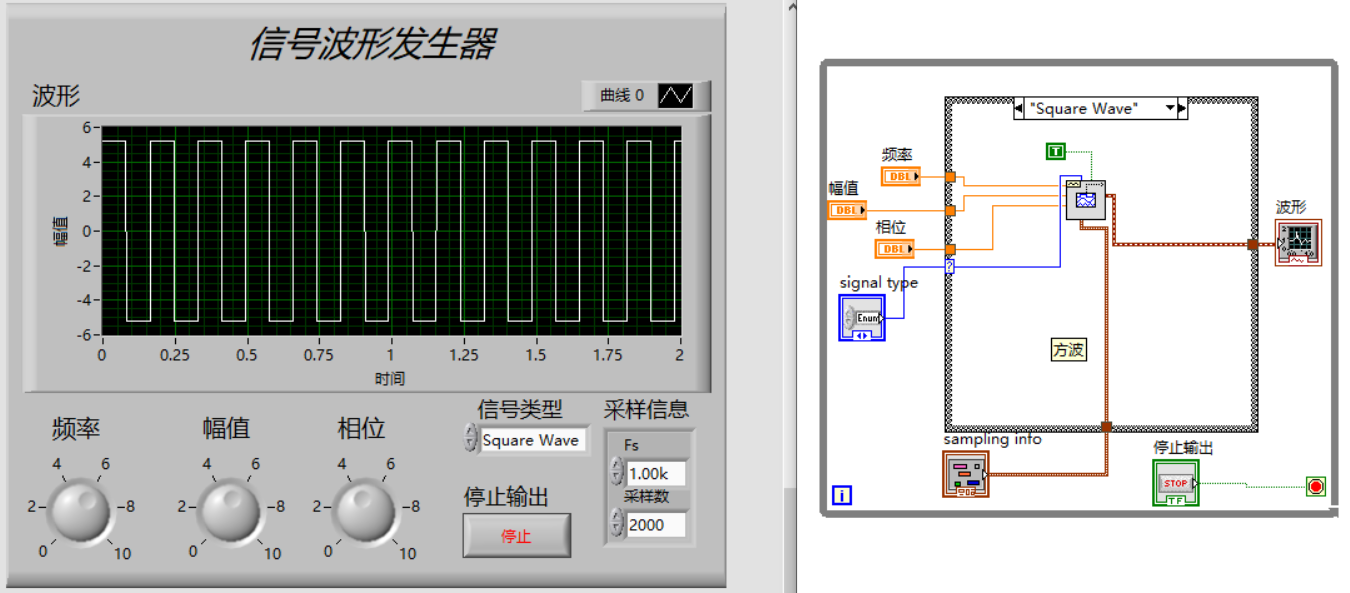

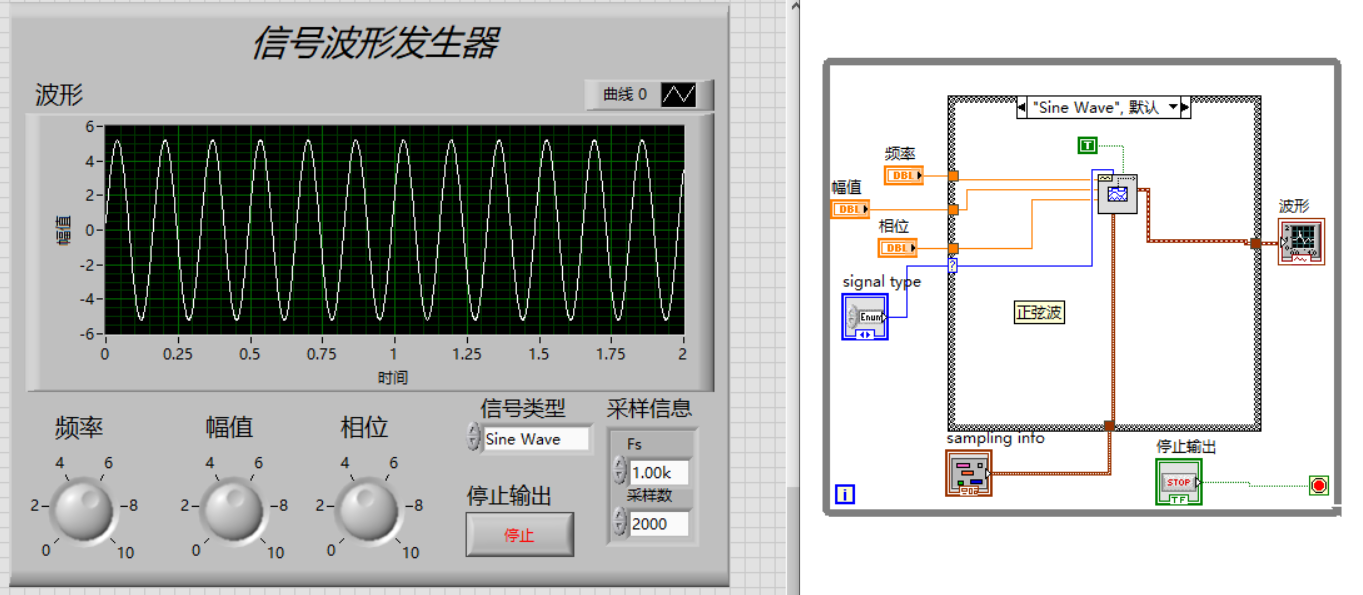

3. 程序框图及运行结果如下图所示：

第二种：

1. 产生信号波形的基本方法：通过程序框图界面函数选板中的“信号处理”->“波形生成"->"仿真信号”,通过“仿真信号”生成四种基本波形。

2. 程序设计基本方法：将"仿真信号”的输入端：频率、幅值、相位分别用三个数值输入控件（旋钮）模拟实际的信号发生器旋钮进行调节。将信号类型输入控件连接至条件结构的分支选择器，即在每种波形对应的分支内产生相对应的波形。通过“从动态数据转换”将动态数据类型转换成可与其他VI和函数配合使用的波形，并通过节点“获取波形成分”返回指定的模拟波形。将“波形图”放置在条件结构外部并在while循环的内部（当信号类型变化时及时使波形更新）。

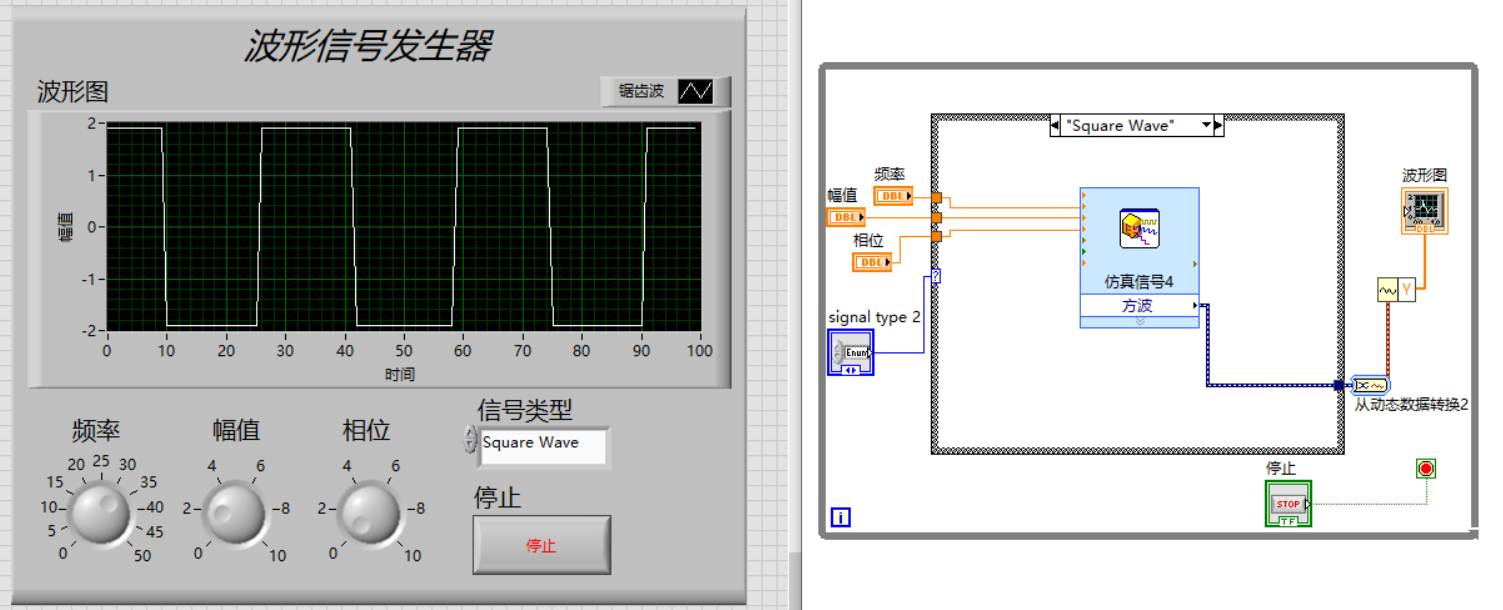

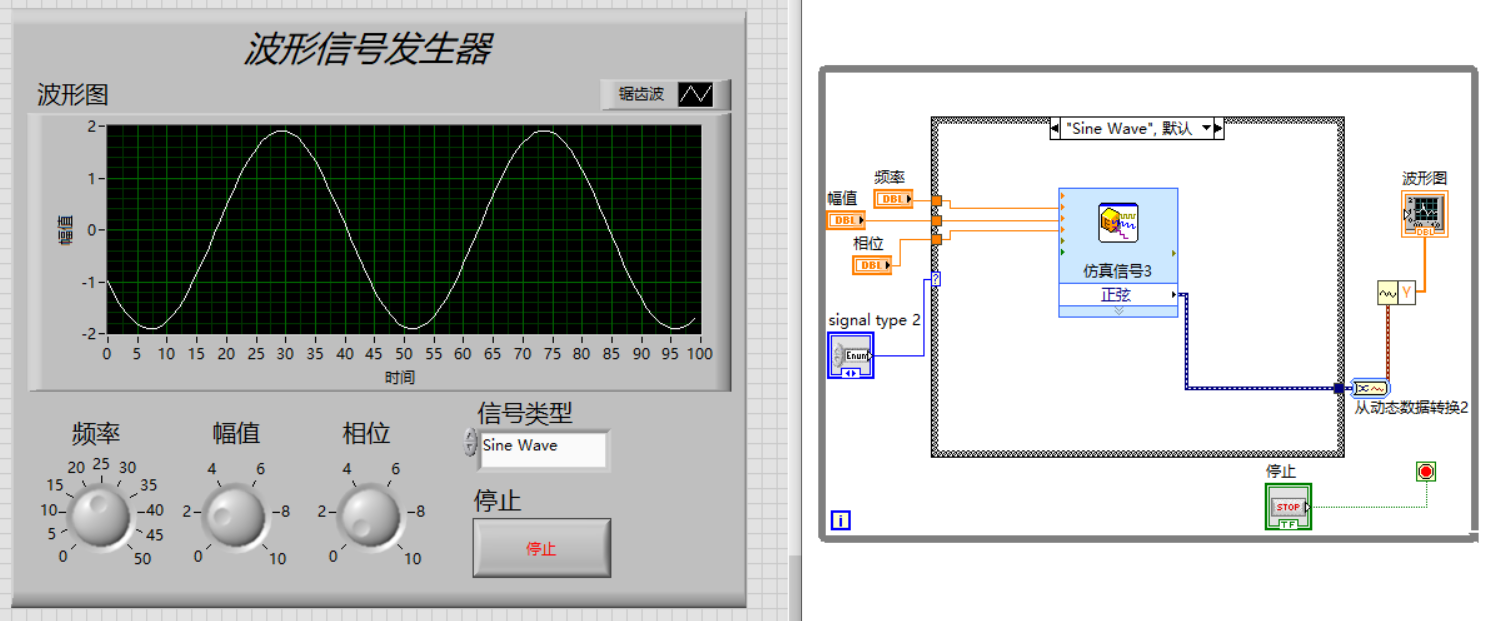

3. 程序框图及运行结果如下图所示：
