本文详细介绍了如何在正点原子阿波罗开发板上，通过CubeMX配置并利用KeilIDE进行串口调试，包括启用USART2、修改stdio函数、重写printf和getc函数以及检查驱动安装。

摘要由CSDN通过智能技术生成

串口调试是我们在开发单片机系统时常用的一种手段，我们可以通过重写stdio函数库中的printf函数实现这一点。

这次我使用CubeMX进行配置，编程IDE用的是keil，开发板是正点原子阿波罗。示例如下：

1.开启usart2

这里记得要注意对应的引脚。

2.在project manger中生成keil工程

3.编辑工程

①把Target选项卡里的Use MircoLIB选项勾上

②引用stdio头文件

/* USER CODE BEGIN Includes */
#include <stdio.h>
#include "LED.h"
/* USER CODE END Includes */

LED是笔者为了配合调试写了个点灯的程序，不必理会。

④利用串口transmit重写printf函数

/* USER CODE BEGIN 4 */
int fputc(int ch, FILE* f)
{
    HAL_UART_Transmit(&huart2, (uint8_t*)&ch, 1, HAL_MAX_DELAY);
    return ch;
}

int fgetc(FILE* f)
{
    uint8_t ch;
    HAL_UART_Receive(&huart2, (uint8_t*)&ch, 1, HAL_MAX_DELAY);
    return ch;
}
/* USER CODE END 4 */

⑤在while循环附近写调试代码

  while (1)
  {
		LED0_OFF;
		printf("LED0_OFF!\r\n");
		HAL_Delay(500);
		LED0_ON;
		printf("LED0_ON!\r\n");

		HAL_Delay(50);

		LED1_OFF;
		printf("LED1_OFF!\r\n");
		HAL_Delay(500);
		LED1_ON;
		printf("LED1_ON!\r\n");
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */

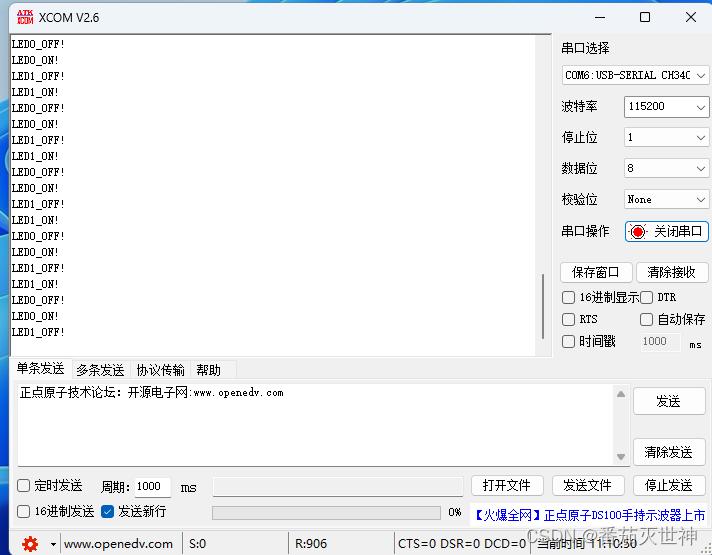

⑥烧录程序再找个串口助手

大概就是这样了，如果有其他问题就检查一下串口号对不对，然后打开设备管理器看看USB转串口CH340驱动装没装。
