Linux企业运维——LVS负载均衡

一. LVS是什么？

LVS的英文全称是Linux Virtual Server，即Linux虚拟服务器，是一个虚拟的服务器集群系统

它是我们国家的章文嵩博士的一个开源项目。在linux内存2.6中，它已经成为内核的一部分，在此之前的内核版本则需要重新编译内核。

二. LVS能干什么？

LVS主要用于多服务器的负载均衡。它工作在网络层，可以实现高性能，高可用的服务器集群技术。

它廉价，可把许多低性能的服务器组合在一起形成一个超级服务器。

它易用，配置非常简单，且有多种负载均衡的方法。它稳定可靠，即使在集群的服务器中某台服务器无法正常工作，也不影响整体效果。

另外可扩展性也非常好。

优点：
抗负载能力强，性能高，能达到F5的60%，对内存和CPU资源消耗比较低
工作在网络4层，通过VRRP协议(仅作代理之用)，具体的流量是由linux内核来处理，因此没有流量的产生。
稳定，可靠性高，自身有完美的热备方案(Keepalived+lvs)
支持多种负载均衡算法：rr(轮询)，wrr(带权轮询)、lc(最小连接)、wlc(带权最小连接)

LVS工作模式有4种： (1) NAT 地址转换 (2) DR 直接路由 (3) TUN 隧道 (4) FULL-NAT
转发效率和稳定性比nginx和haproxy高

缺点：
只能做代理使用，只支持四层协议。
不支持正则处理，不支持动静分离。

三、3种工作模式的解析

1、基于NAT的LVS模式负载均衡

NAT（Network AddressTranslation）即网络地址转换，其作用是通过数据报头的修改，使得位于企业内部的私有IP地址可以访问外网，以及外部用用户可以访问位于公司内部的私有IP主机.
第一步，用户通过互联网DNS服务器解析到公司负载均衡设备上面的外网地址，相对于真实服务器而言，LVS外网IP又称VIP（Virtual IPAddress），用户通过访问VIP，即可连接后端的真实服务器（Real
Server），而这一切对用户而言都是透明的，用户以为自己访问的就是真实服务器，但他并不知道自己访问的VIP仅仅是一个调度器，也不清楚后端的真实服务器到底在哪里、有多少真实服务器。

第二步，用户将请求发送至124.126.147.168，此时LVS将根据预设的算法选择后端的一台真实服务器（192.168.0.1~192.168.0.3），将数据请求包转发给真实服务器，并且在转发之前LVS会修改数据包中的目标地址以及目标端口，目标地址与目标端口将被修改为选出的真实服务器IP地址以及相应的端口。

第三步，真实的服务器将响应数据包返回给LVS调度器，调度器在得到响应的数据包后会将源地址和源端口修改为VIP及调度器相应的端口，修改完成后，由调度器将响应数据包发送回终端用户，另外，由于LVS调度器有一个连接Hash表，该表中会记录连接请求及转发信息，当同一个连接的下一个数据包发送给调度器时，从该Hash表中可以直接找到之前的连接记录，并根据记录信息选出相同的真实服务器及端口信息。

2、基于TUN的LVS负载均衡

在LVS（NAT）模式的集群环境中，由于所有的数据请求及响应的数据包都需要经过LVS调度器转发，如果后端服务器的数量大于10台，则调度器就会成为整个集群环境的瓶颈。我们知道，数据请求包往往远小于响应数据包的大小。因为响应数据包中包含有客户需要的具体数据，所以LVS（TUN）的思路就是将请求与响应数据分离，让调度器仅处理数据请求，而让真实服务器响应数据包直接返回给客户端。VS/TUN工作模式拓扑结构如图3所示。其中，IP隧道（IP tunning）是一种数据包封装技术，它可以将原始数据包封装并添加新的包头（内容包括新的源地址及端口、目标地址及端口），从而实现将一个目标为调度器的VIP地址的数据包封装，通过隧道转发给后端的真实服务器（RealServer），通过将客户端发往调度器的原始数据包封装，并在其基础上添加新的数据包头（修改目标地址为调度器选择出来的真实服务器的IP地址及对应端口），LVS（TUN）模式要求真实服务器可以直接与外部网络连接，真实服务器在收到请求数据包后直接给客户端主机响应数据。

3、基于DR的LVS负载均衡

在LVS（TUN）模式下，由于需要在LVS调度器与真实服务器之间创建隧道连接，这同样会增加服务器的负担。与LVS（TUN）类似，DR模式也叫直接路由模式，其体系结构如图4所示，该模式中LVS依然仅承担数据的入站请求以及根据算法选出合理的真实服务器，最终由后端真实服务器负责将响应数据包发送返回给客户端。与隧道模式不同的是，直接路由模式（DR模式）要求调度器与后端服务器必须在同一个局域网内，VIP地址需要在调度器与后端所有的服务器间共享，因为最终的真实服务器给客户端回应数据包时需要设置源IP为VIP地址，目标IP为客户端IP，这样客户端访问的是调度器的VIP地址，回应的源地址也依然是该VIP地址（真实服务器上的VIP），客户端是感觉不到后端服务器存在的。由于多台计算机都设置了同样一个VIP地址，所以在直接路由模式中要求调度器的VIP地址是对外可见的，客户端需要将请求数据包发送到调度器主机，而所有的真实服务器的VIP地址必须配置在Non-ARP的网络设备上，也就是该网络设备并不会向外广播自己的MAC及对应的IP地址，真实服务器的VIP对外界是不可见的，但真实服务器却可以接受目标地址VIP的网络请求，并在回应数据包时将源地址设置为该VIP地址。调度器根据算法在选出真实服务器后，在不修改数据报文的情况下，将数据帧的MAC地址修改为选出的真实服务器的MAC地址，通过交换机将该数据帧发给真实服务器。整个过程中，真实服务器的VIP不需要对外界可见。

四、DR模式实现负载均衡

server1为调度器，负载流量均衡（基于4层即传输层进行调度，调度算法有WRR/WLC等，传输协议为TCP/UDP），server2和server3为真实服务器j

在server1中安装ipvsadm，用于管理LVS的策略规则，从而调度用户访问
添加一个对外访问的虚拟IP：172.25.7.100即 VIP，提供虚拟服务的ip地址，但最好是独立出来的IP，不要和原IP混用

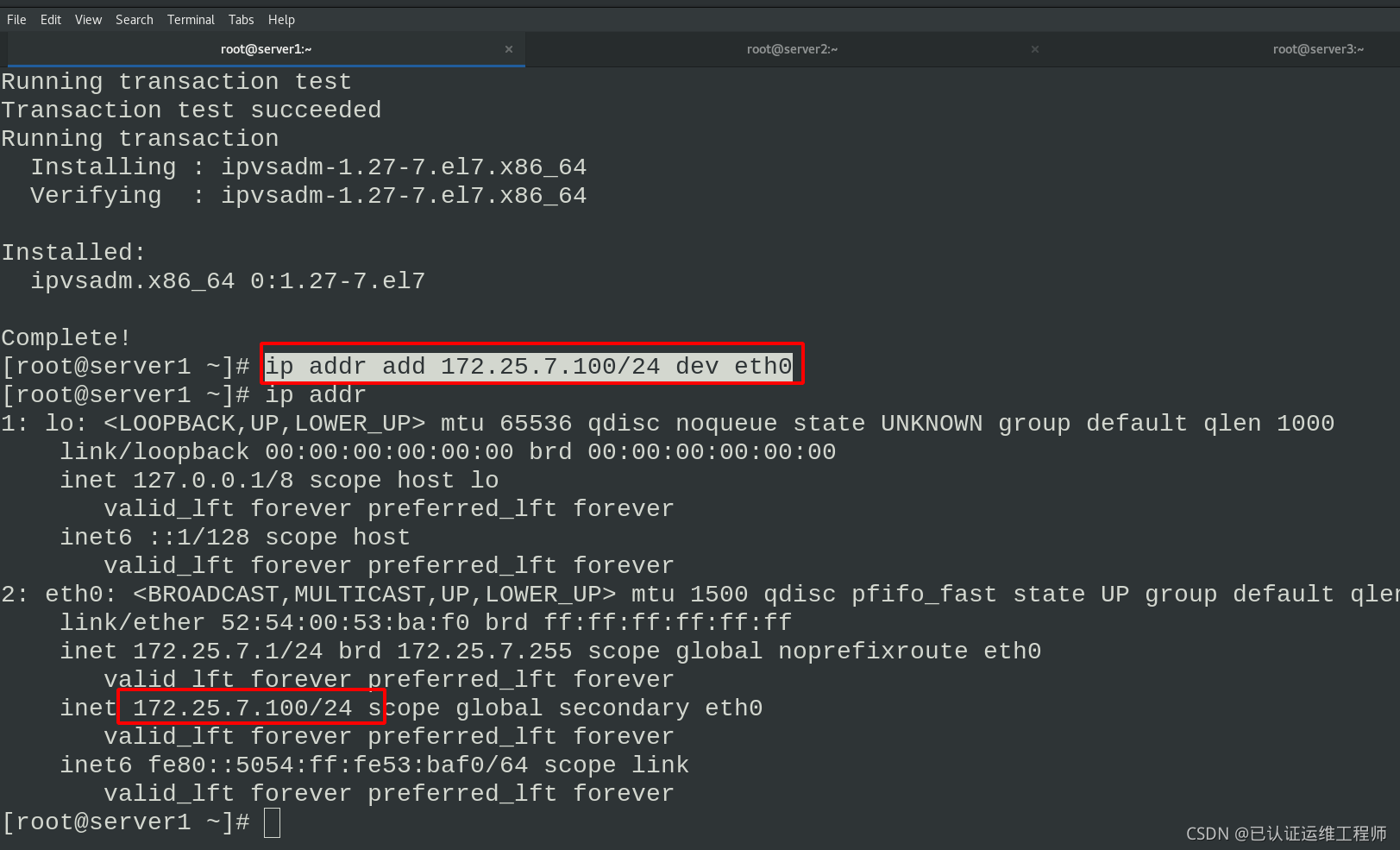

yum install ipvsadm -y
ip addr add 172.25.7.100/24 dev eth0    #添加VIP

书写策略：

ipvsadm -A 添加规则；-t tcp协议；-s 调度；rr 轮循

-a向tcp虚拟服务添加
-r real server真实服务
-g 直连即DR模式

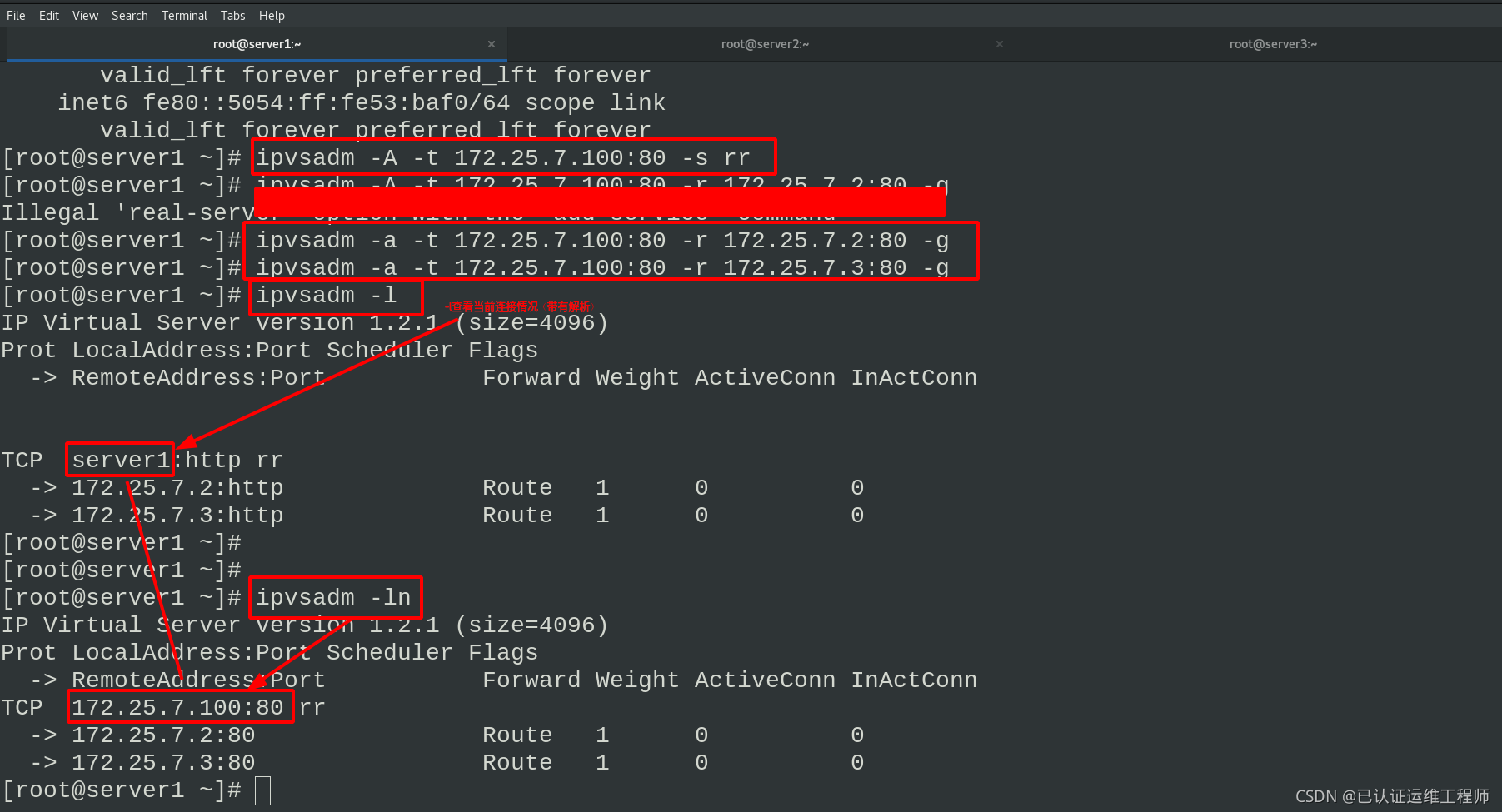

ipvsadm -ln：查看当前连接情况（-ln没有解析，-l有解析，但是速度慢），

Forward：转发方式，当前是路由转发；
Weight：权重；
ActiveConn：当前活跃的连接数；
InActConn：当前不活跃的连接数

ipvsadm -A -t 172.25.7.100:80 -s rr   #添加LVS负载均衡规则，VIP调度方式为轮循方式
ipvsadm -a -t 172.25.7.100:80 -r 172.25.7.2:80 -g   #添加真实服务，并采用DR模式
ipvsadm -a -t 172.25.7.100:80 -r 172.25.7.3:80 -g

server2和server3安装httpd服务，在http服务的默认发布文件index.html分别写入server2、server3并开启服务

#server2中
yum install -y httpd    #安装http服务
echo server2 > /var/www/html/index.html
systemctl start httpd   #开启服务
#server3中
yum install -y httpd    #安装http服务
echo server3 > /var/www/html/index.html
systemctl start httpd   #开启服务

此时在真机使用curl 172.25.7.2/3可以显示server的发布页面，但curl 172.25.33.100没有输出，这是因为LVS-DR集群类型要求，当用户向vip发起请求时，调度器和真实服务器上必须都要有vip，因此需要给server2和server3添加虚拟IP

ip addr add 172.25.7.100/32 dev eth0

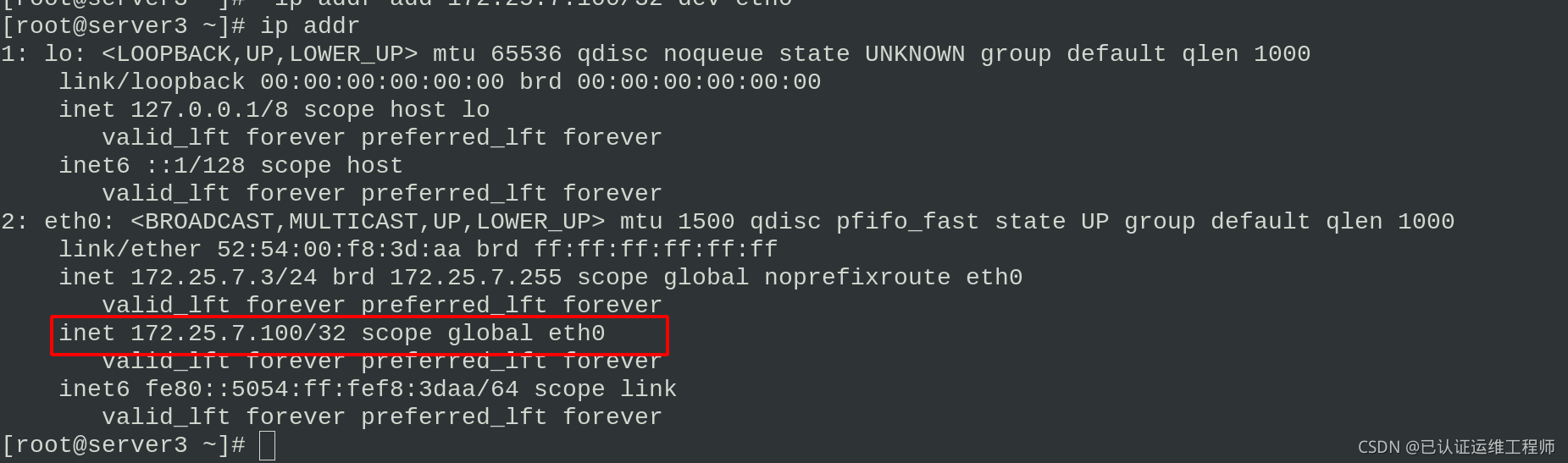

server3

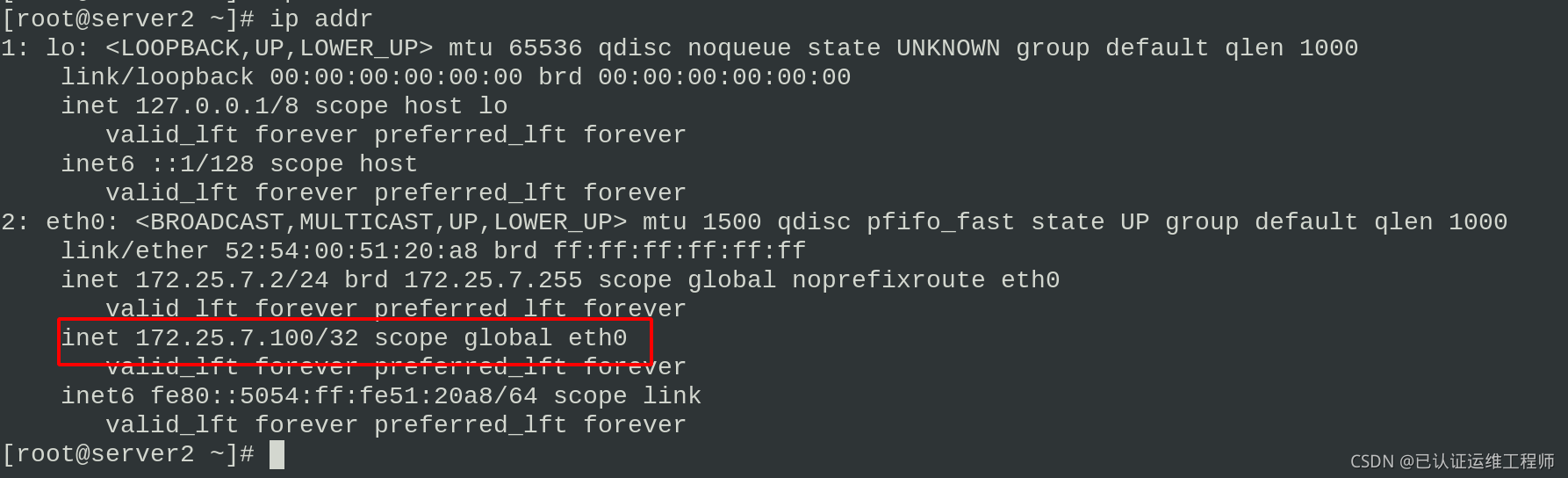

server2

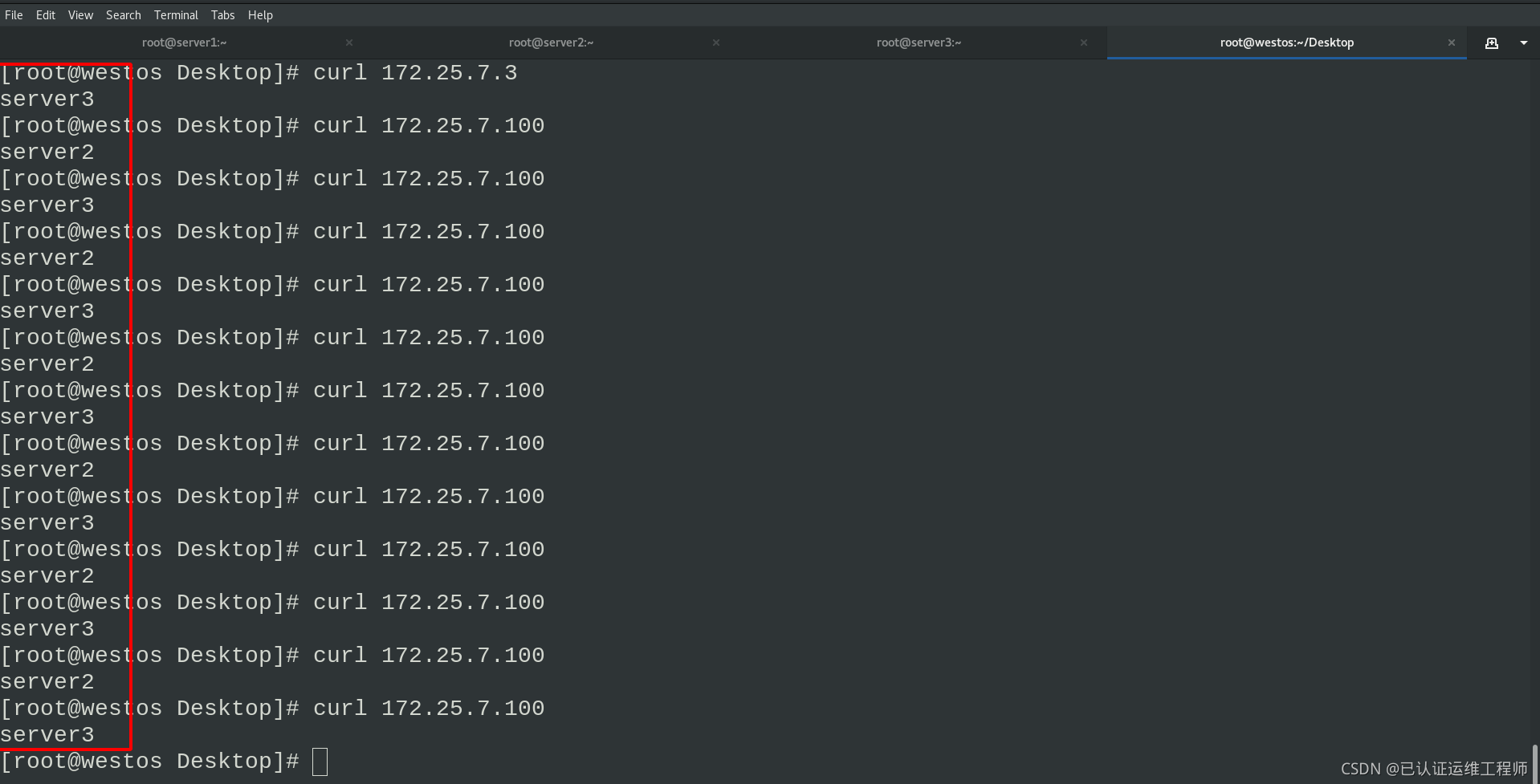

此时真机使用curl 172.25.7.100，开始轮训访问server2/server3的http

ARP协议

ARP协议是将IP地址映射为MAC地址的协议，其在协议上使用ARP请求及ARP应答报文来实现

arp -d是删除ARP缓存列表的命令，可以删除所有的ARP缓存，也可以删除指定的ARP缓存

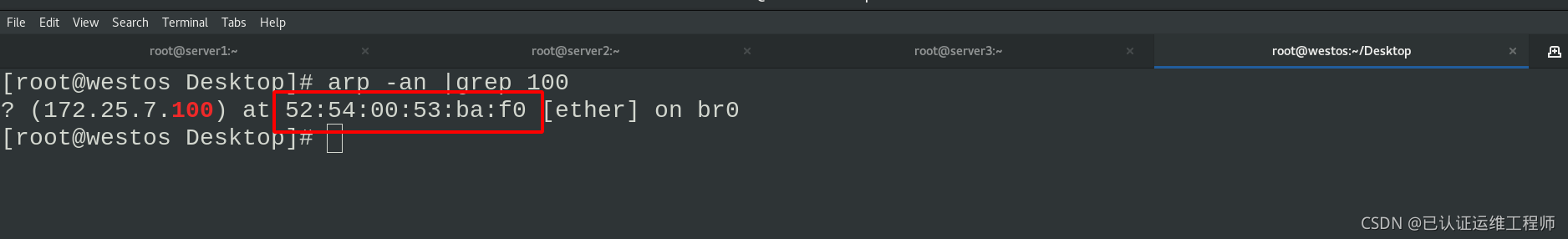

此时使用arp -an可以查看本地ARP缓存的172.25.7.100对应的MAC地址为调度器server1的地址

#真机中
arp -an |grep 100
#server1

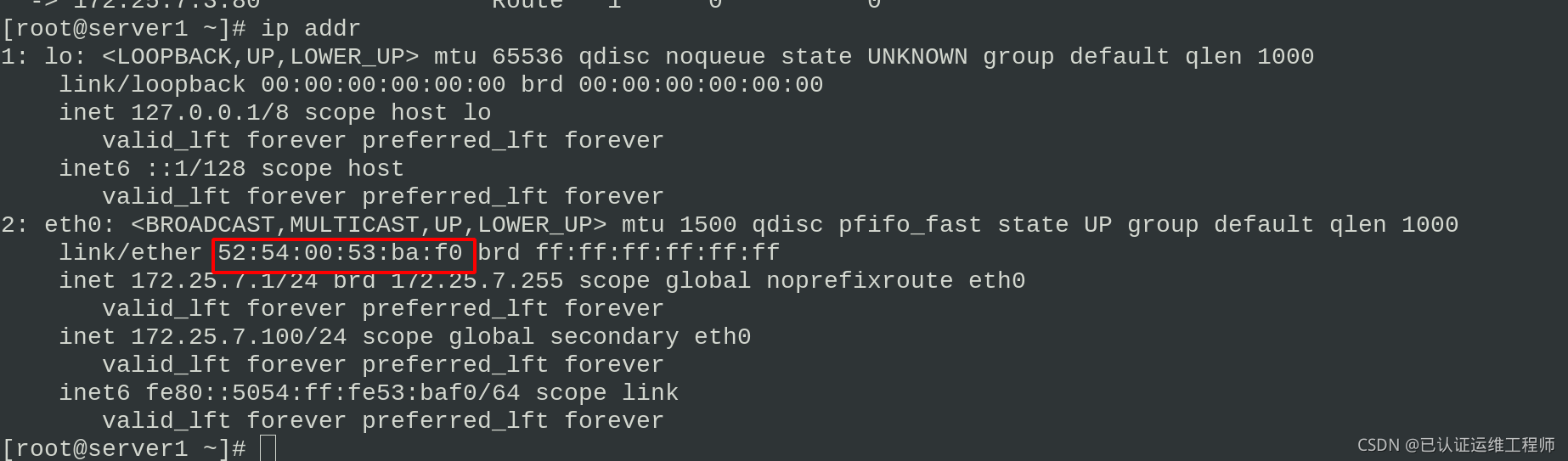

ip addr   #查看MAC地址

server1调度器
真机

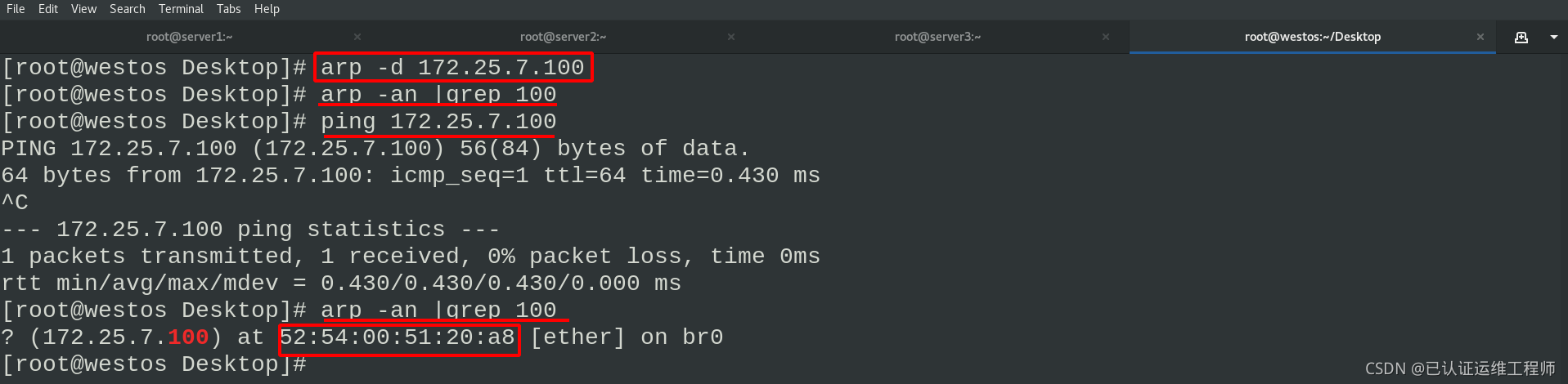

当真机执行arp -d 删除指定虚拟IP的ARP缓存后，将不能得到172.25.7.100的MAC地址。
再次Ping之后又可以得到，但是已经不是调度器的地址（谁先响应就缓存谁的MAC地址）
这里相应的是server2的MAC地址

arp -d 172.25.7.100     #删除VIP的ARP缓存
arp -an |grep 100       #查看MAC地址，发现没有了
ping 172.25.7.100       #ping虚拟IP
arp -an |grep 100       #再次查看MAC地址，对比后发现已经不是server1调度器的MAC地址，而是server2的

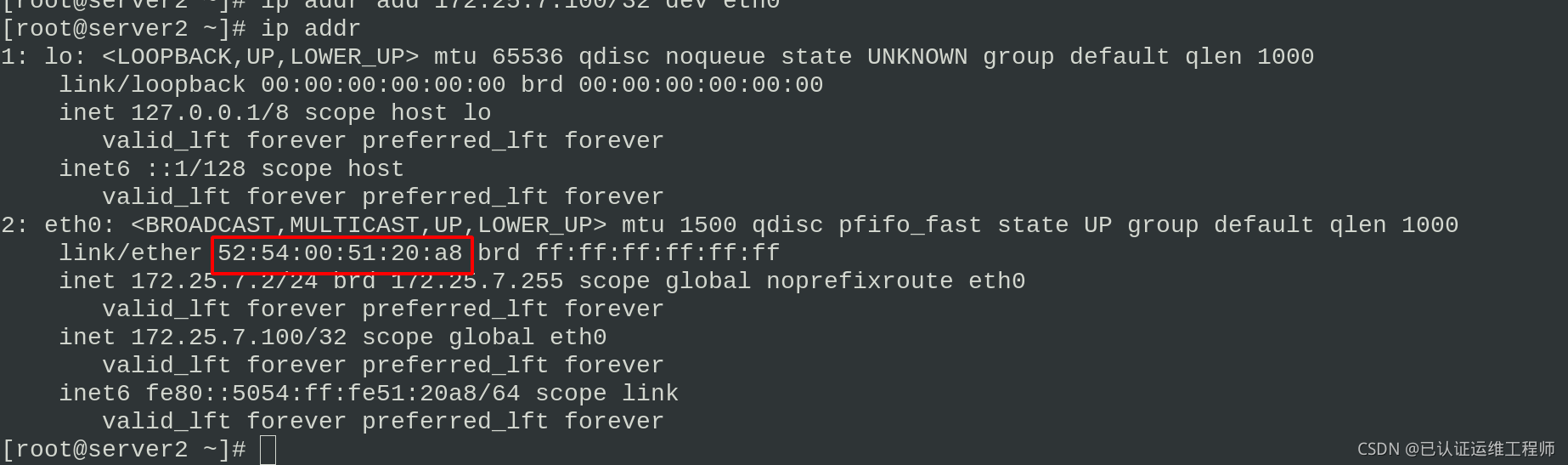

server2的MAC地址

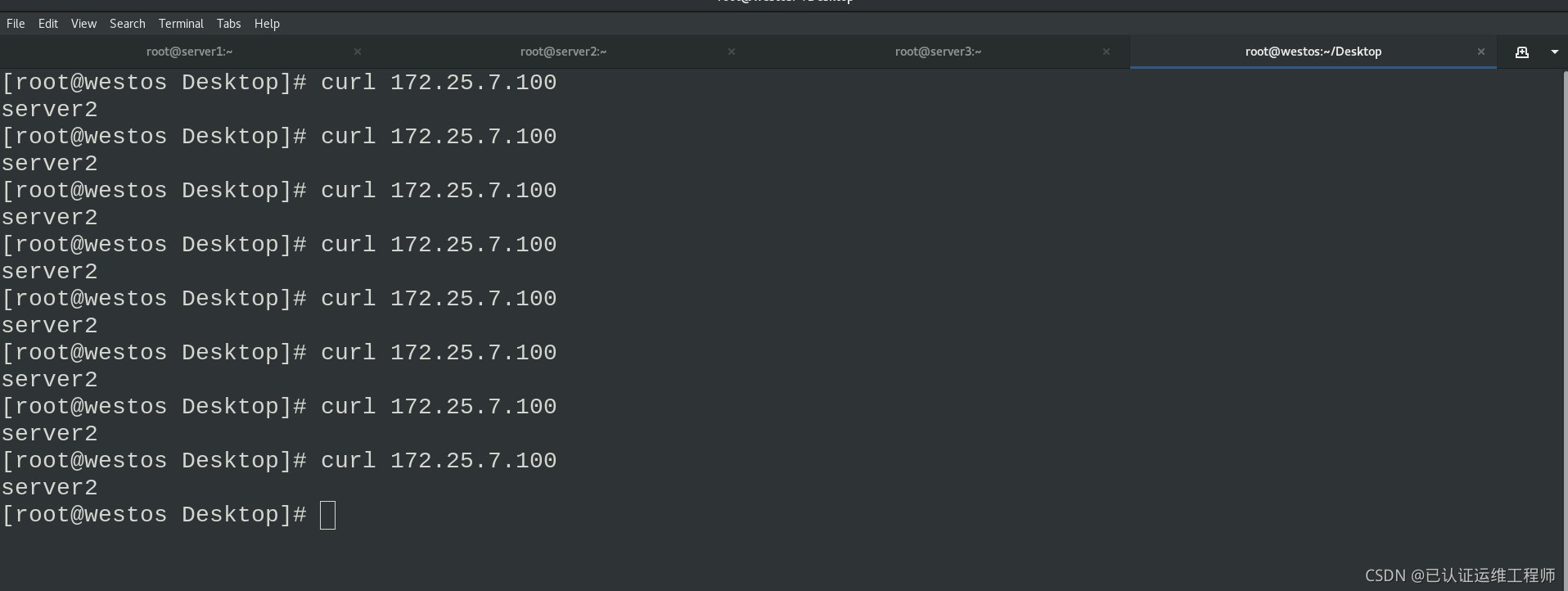

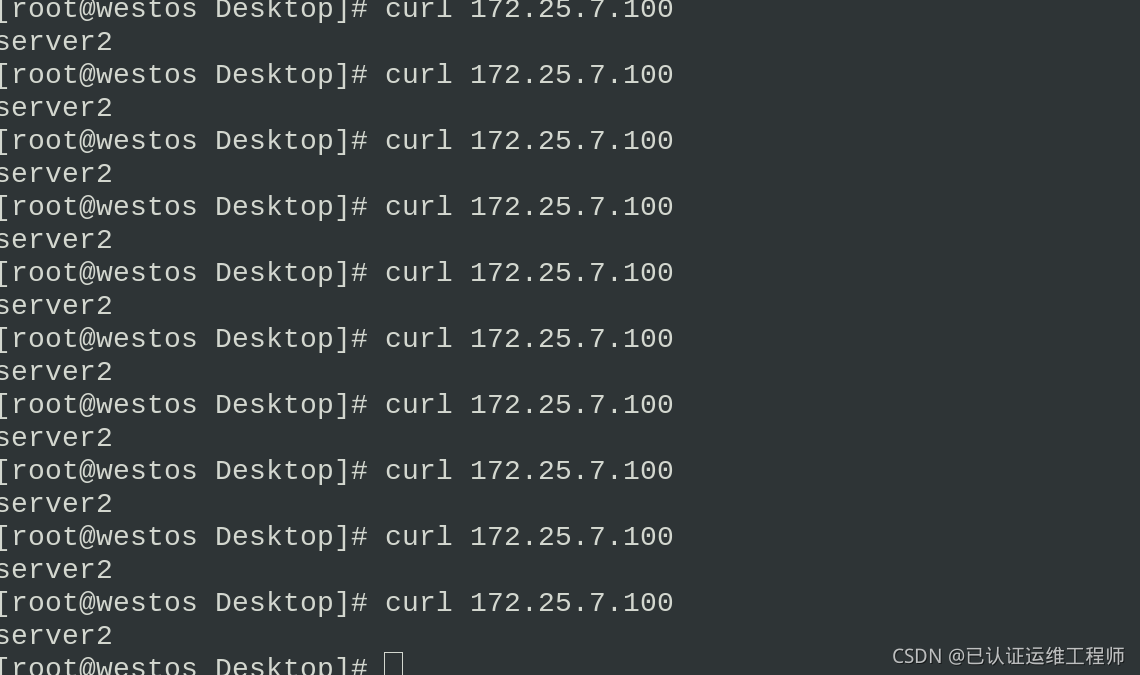

此时curl 172.25.7.100，只有server2，已经不轮循访问，说明此时客户端向vip发起请求时，并没有经过调度器而是直接到达了真实服务器

要想避免这种情况的发生，我们需要防止客户端直接访问真实服务器，所以我们需要禁掉设备的APR响应

在server2和server3上安装ARP防火墙arptables——用于管理内核中的ARP包过滤规则表

APR配置规则

arptable_filter 只有一个表 filter ，不指定 -t 表名时默认就是 filter 表
filter表有三个链，一个是INPUT，表示外面发进来的ARP包；另外一个是OUTPUT，表示本机发出的ARP包；第三个是FORWARD，转发ARP包
-A：向规则链中追加规则
-d：指定要匹配ARP包的目的IP地址
-j：指定满足添加的规则时执行的动作
-s：指定要匹配ARP包的源ip地址
-g：直连
-r：真实服务器地址

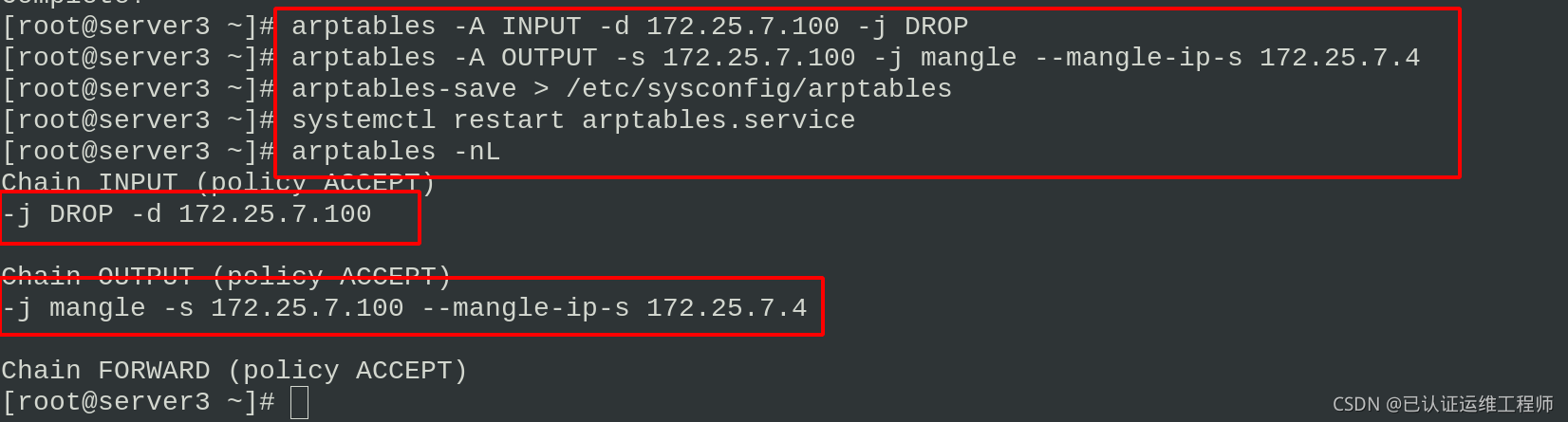

在server2/3上设定APR规则：
当数据包的目的地址是100时就丢弃该数据包，当从本机发送出的数据包IP是100时，mangle转换数据包源地址，伪装源地址IP为172.25.7.4

arptables -A INPUT -d 172.25.7.100 -j DROP    #在ARP协议中添加规则，指定虚拟IP访问时拒绝
arptables -A OUTPUT -s 172.25.7.100 -j mangle --mangle-ip-s 172.25.7.4    #从虚拟IP发送和出的数据源地址转换为172.25.7.4
arptables-save > /etc/sysconfig/arptables     #保存策略到文件中
systemctl restart arptables.service           #重启服务
arptables -nL                                 #查看策略

当真机再次执行arp -d 删除指定的虚拟IP，ping 虚拟IP之后，得到172.25.7.100的MAC地址是server1的MAC地址，此时使用curl 172.25.33.100，可以论循访问

arp -d 172.25.7.100
arp -an |grep 100
ping 172.25.7.100
arp -an |grep 100           #此时查看发现是serve1的MAC地址
for i in {1..10}; do curl 172.25.7.100; done;   #论循访问

五、LVS心跳检测——keepalived

这样使用LVS会出现一个问题，当真实服务器宕机的时候，客户访问时当LVS匹配到宕机主机时客户端会报错，ipvsadm策略依然可以看到服务器存在，所以引入LVS高可用来解决这个问题

ipvsadm没有健康检测功能，后端服务是否正常需要通过keepalived来检测

server1：

yum install keepalived       #下载健康检测功能
yum install postfix mailx

vim /etc/keepalived/keepalived.conf     #修改keepalived的主配置文件
\\\
global_defs {
   notification_email {
        root@localhost
   }
   notification_email_from keepalived@localhost   #设置通知邮件，出了问题给谁发送邮件notification_email_from
   smtp_server 127.0.0.1
   smtp_connect_timeout 30    #超时时间
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   #vrrp_strict               #注释vrrp_strict，这一参数功能是在出问题时抓取数据包
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}
##主虚拟路由MASTER：向所有备用虚拟路由BACKUP发送“心跳包”，备用虚拟路由只负责接收，当备用虚拟路由接收不到时，priority优先级最高的备用虚拟路由代替MASTER提供虚拟服务，数字越高，优先级越高，所以MASTER优先级一定要大于虚拟路由id
vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51     #路由id
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }

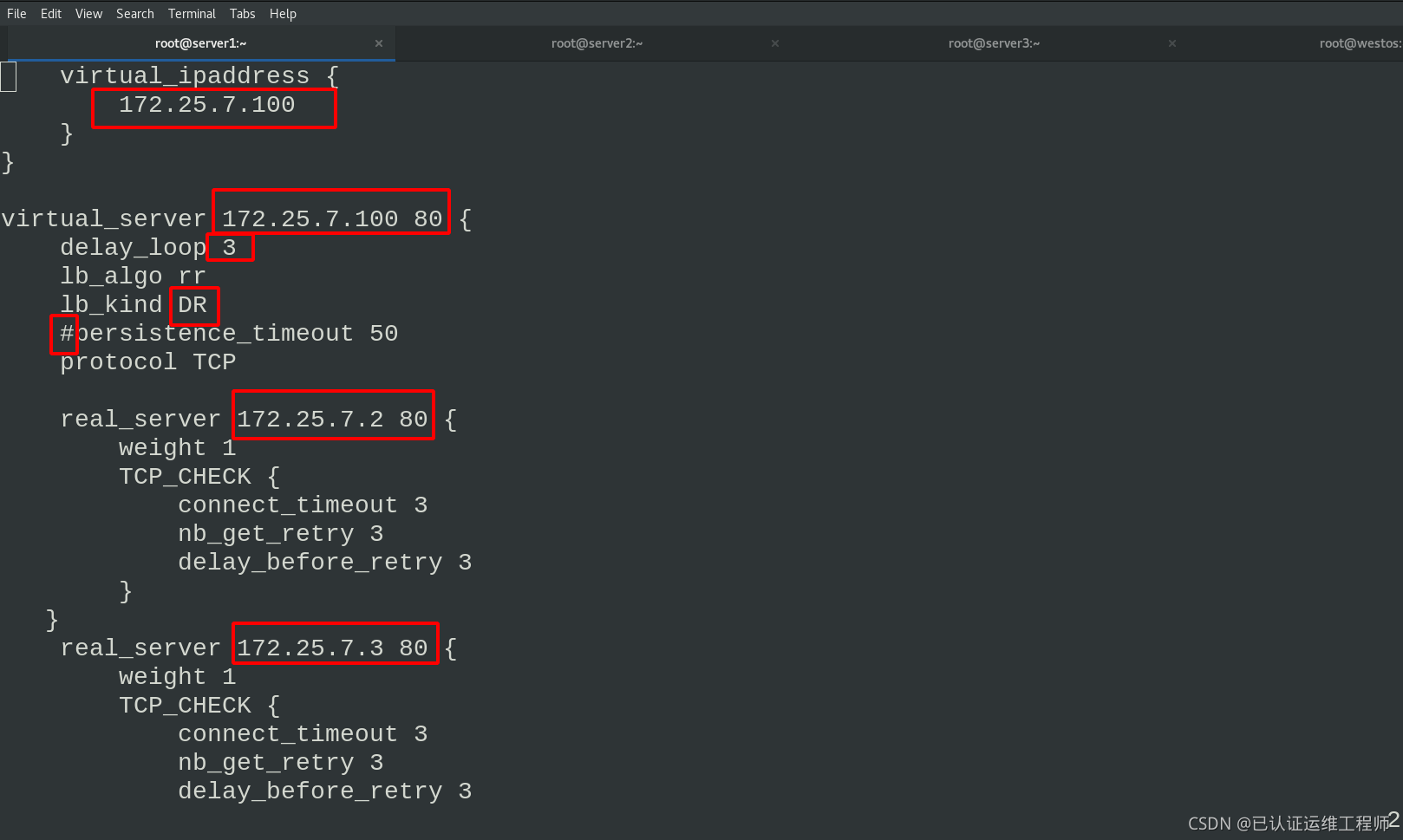

    virtual_ipaddress {
        172.25.7.100
    }
}
#虚拟服务语句块：
virtual_server 172.25.7.100 80 {
    delay_loop 3          #每s/次健康检测
    lb_algo rr            #调度算法
    lb_kind DR
    #persistence_timeout 50    #持久连接，即在多长时间内DR会将所有连接请求持续调度给一个后端
    protocol TCP
#LVS集群策略设定，设定之后不需要手动设置VIP及ipvsadm设置的规则
    real_server 172.25.7.2 80 {
        weight 1
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3

    real_server 172.25.7.3 80 {
        weight 1
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}
\\\

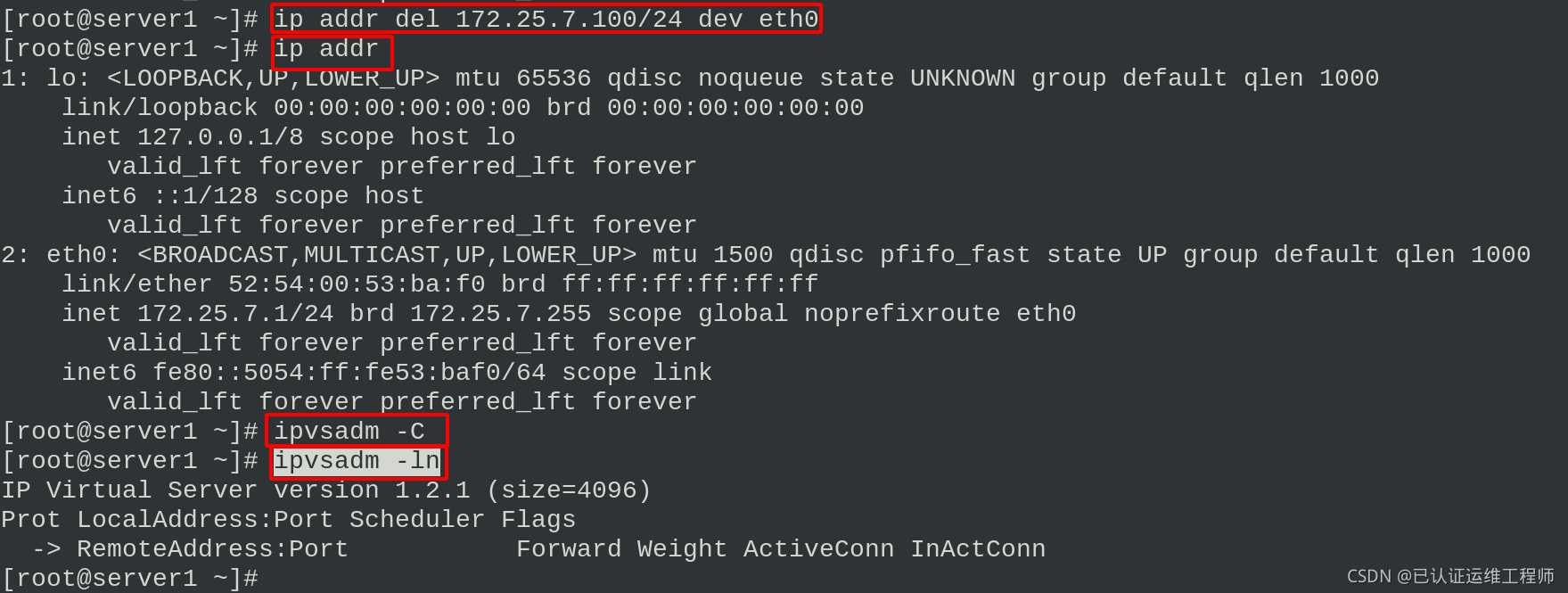

此时删掉server1上手动设置的虚拟ip172.25.33.100，ipvsadm -C清除设置的规则

ip addr del 172.25.7.100/24 dev eth0    #删除VIP
ip addr      #查看IP
ipvsadm -C   #清楚ipvsadm设定的规则
ipvsadm -ln  #查看规则

启动keepalived软件

systemctl start keepalived.service
ip addr       #能看到虚拟ip172.25.33.100由keepalived自动生成
ipvsadm -ln   #ipvsadm策略自动生成

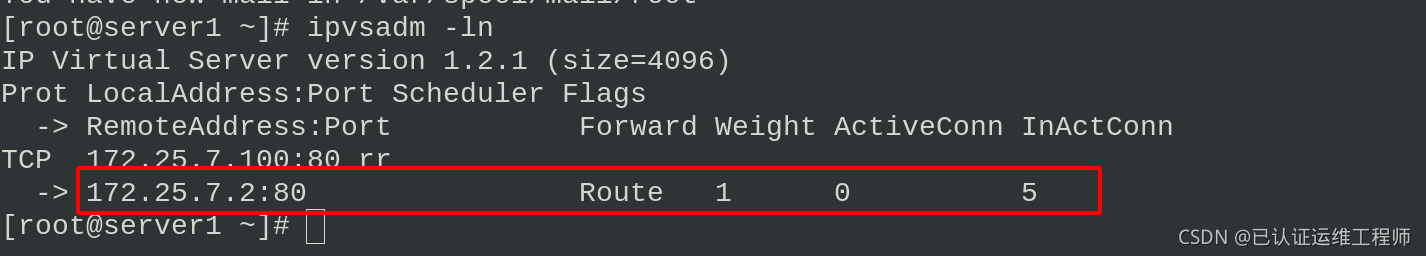

心跳检测keepalived配置完毕后，停止server3的http服务，在server1上查看
此时将检测不到server3

客户端自然也访问不到已经停止运行的服务器

注意： 如果server1也安装了httpd服务，curl 172.25.33.100不会访问server1的80

六、LVS冗余——高可用

当server1的lvs down怎么办?
配置备用LVS调度器server4

在server4上下载keepalived
将server1的keepalived.conf文件scp传输到server4

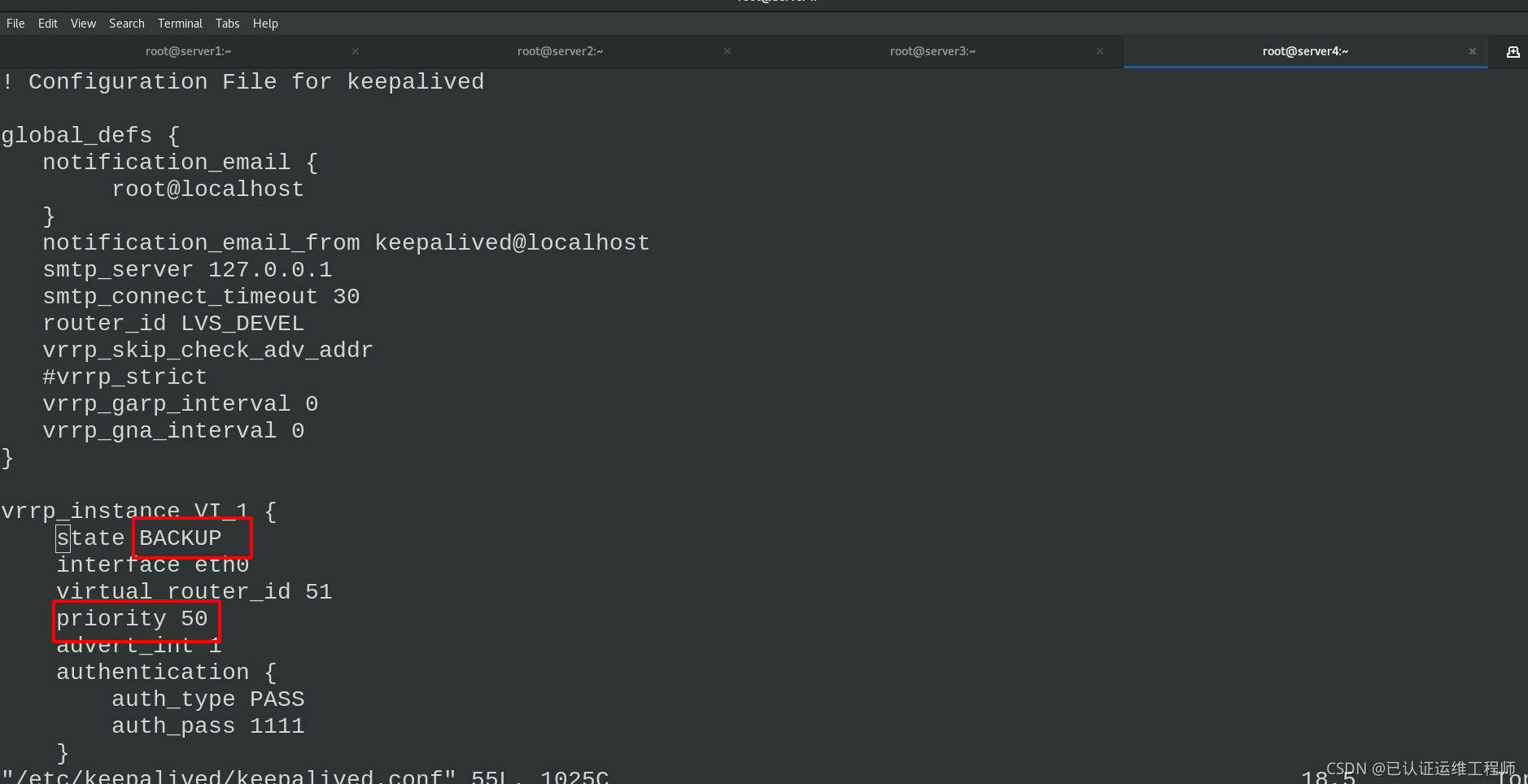

在server4上修改BACKUP、优先级
重启keepalived服务，之后安装ipvsadm（用于管理LVS的策略规则）

#server1
scp  /etc/keepalived/keepalived.conf server4:/etc/keepalived/

#server4
yum install keepalived -y
yum install ipvsadm -y
vim /etc/keepalived/keepalived.conf

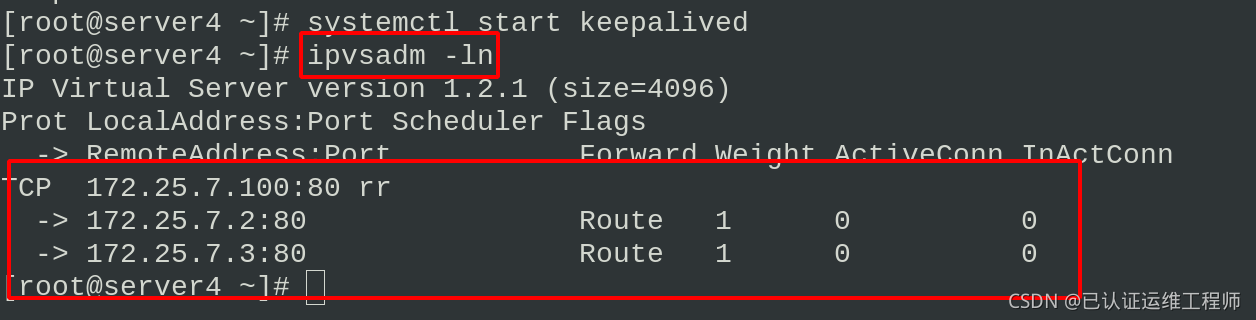

ipvsadm -ln：查看当前连接情况

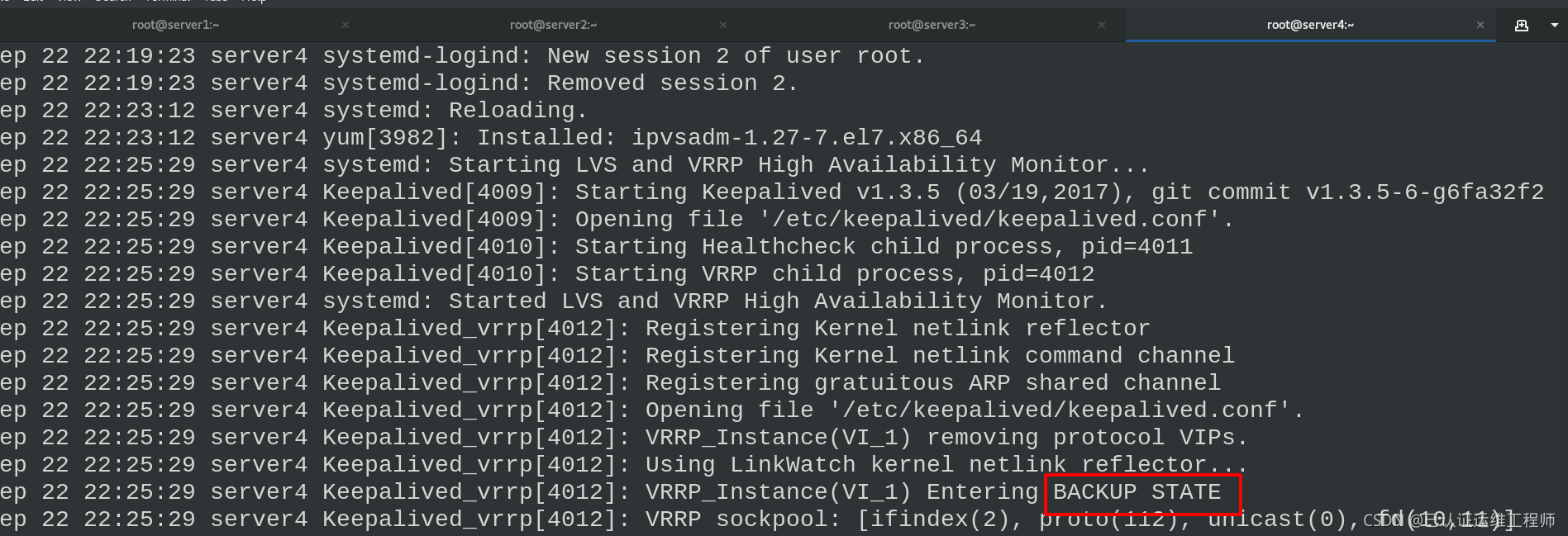

查看日志可以看到keepalived状态为backup

当server1停止keepalived服务后，再次查看server4的日志，可以看到此时的server4是MASTER

在真机中访问VIP

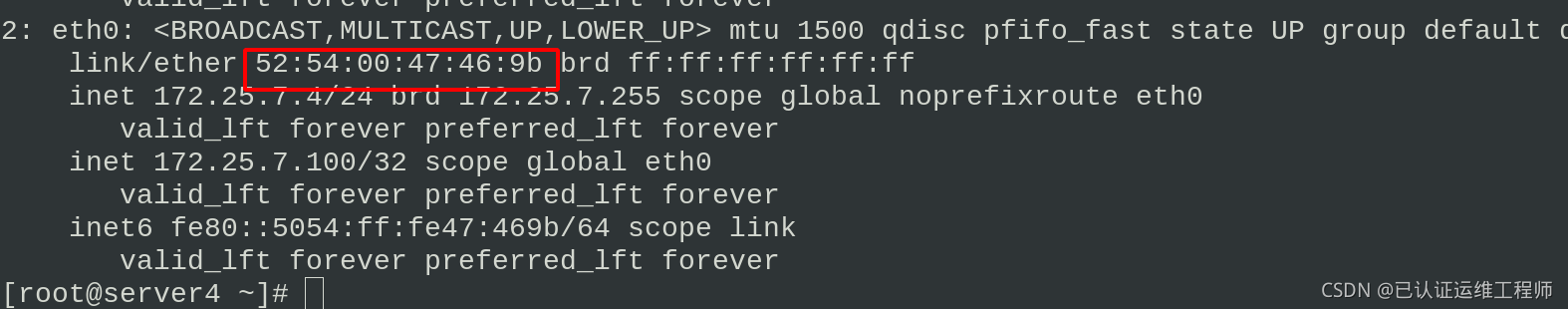

通过arp -an | grep 100查看MAC地址，对比发现是server4的MAC地址

再次开启server1的 keepalived服务后，过滤得到172.25.7.100的MAC地址是server1的MAC地址，此时server4为BACKUP
