ip包头

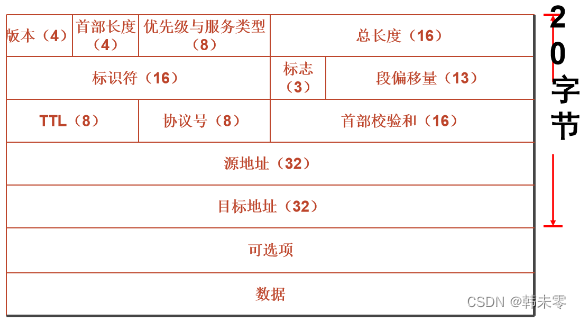

格式

IP 数据包是一种可变长分组，它由首部和数据负载两部分组成。

首部长度一般为20-60字节(Byte)，其中后40字节是可选的，长度不固定，前20字节格式为固定。数据负载部分的长度一般可变，整个 IP 数据包的最大长度为65535字节。

版本（4）：指 IP 协议版本，ipv4。

首部长度（4）：表示首部的长度，IP 头的最大长度为60字节，而该字段占4位，最大表示的十进制数为15，所以该字段的值*4才代表首部长度所占的字节数。切记当首部长度不是4的整数倍时，必须利用最后的填充字段填充。

优先级和服务类型（8）：前3位为优先级(Precedence)，后4位标志位，最后1位保留未用。优先级主要用于 QoS，表示从0（普通级别）到7(网络控制分组)的优先级。标志位可分别表示D(Delay更低的时延)、T(Throughput 更高的吞吐量)、R(Reliability更高的可靠性)、C(Cost 更低费用的路由)。

总长度（16）：指首部和数据之和的长度，单位为字节，总长度字段为16位，因此数据报的最大长度为2^16 - 1 = 65535，在以太网中允许的最大包长(MTU)为1500字节，当超过网络允许的最大长度时需将过长的数据包分片。

标识符（16）：用于数据包在分段重组时标识其序列号。

标志（3）：三位从左到右分别是MF、DF、未用。MF=1 表示后面还有分段的数据包，MF=0 表示没有更多分片。DF=1 表示路由器不能对该数据包分段，DF=0 表示数据包可以被分段。

段偏移量（13）：用于标识该数据段在上层初始数据报文中的偏移量。如果某个包含分段的上层报文的IP数据包在传送时丢失，则整个一系列包含分段的上层数据包的IP包都会要求重传。

生存时间（8）：生存时间常用的字段是TTL（Time To Live），表示数据报在网络中的寿命，TTL字段是以跳数限制的，每经过一个路由器，在转发之前就把跳数减为1，当TTL减为0时就会丢弃这个数据报。

协议号（8）：指明数据报携带的数据是使用何种协议号。

首部校验和（16）：这个字段只检验数据报的首部，不包括数据部分。因为数据报每经过一次路由器，都要重新计算一下首部校验和。

源地址（32）：表示发送端的IP地址。

目的地址（32）：表示接收端的IP地址。

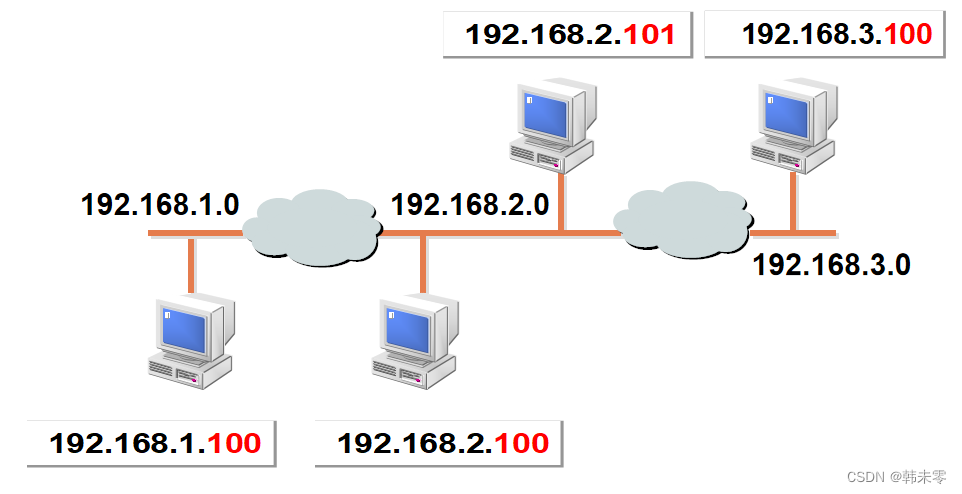

IP地址的作用

用来标识一个节点的网络地址。

IP地址分类

1、有类地址的实现简单，易于理解和配置，但缺点是地址浪费和灵活性差，无法根据实际需求灵活划分网络和子网‌。

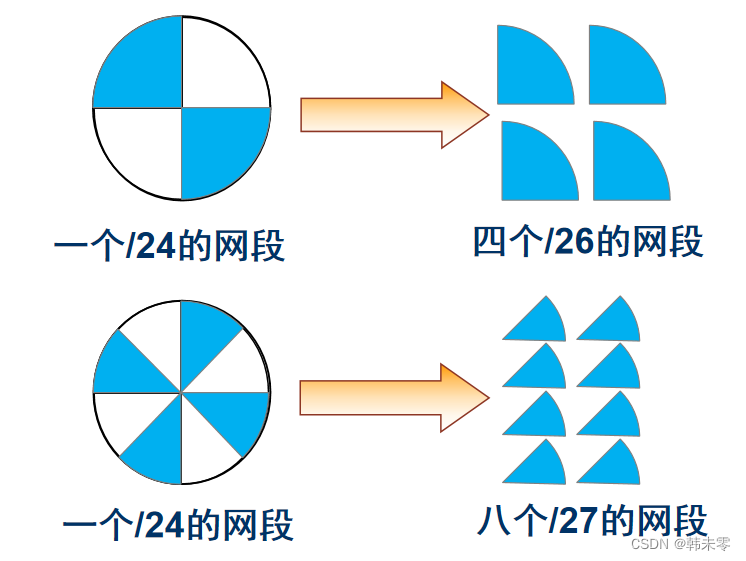

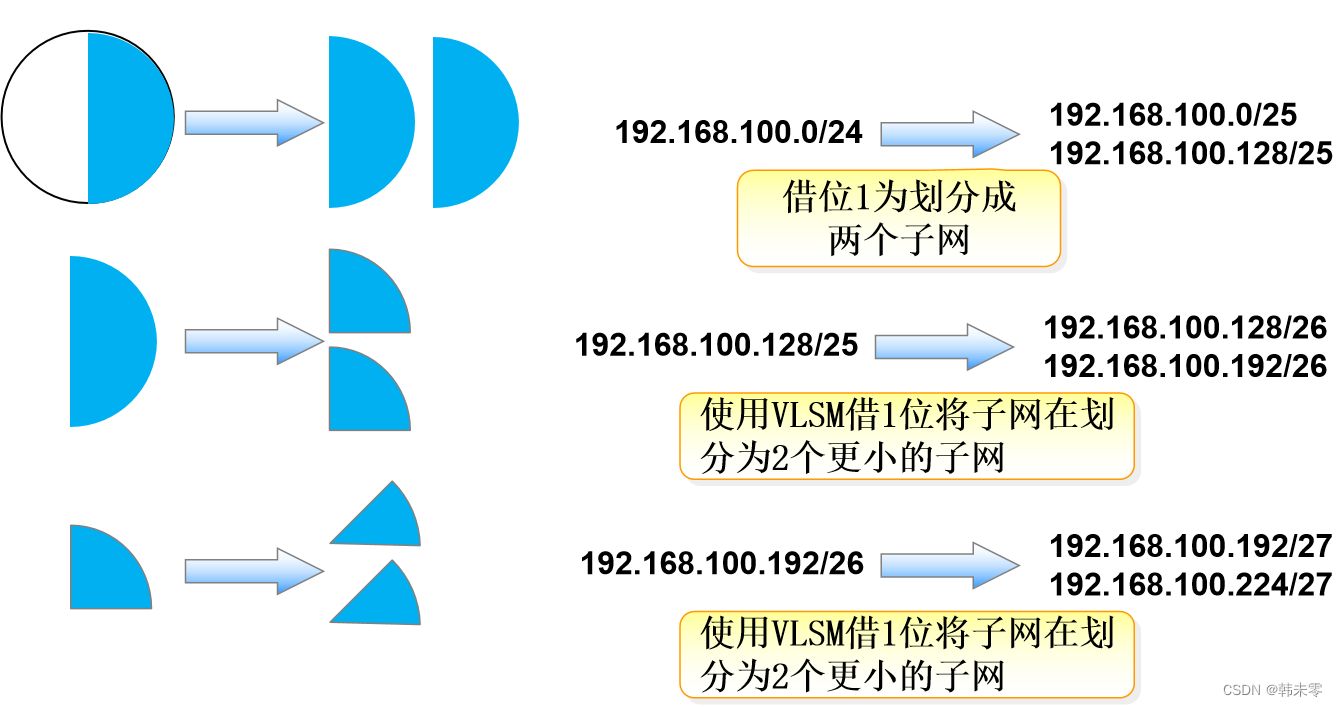

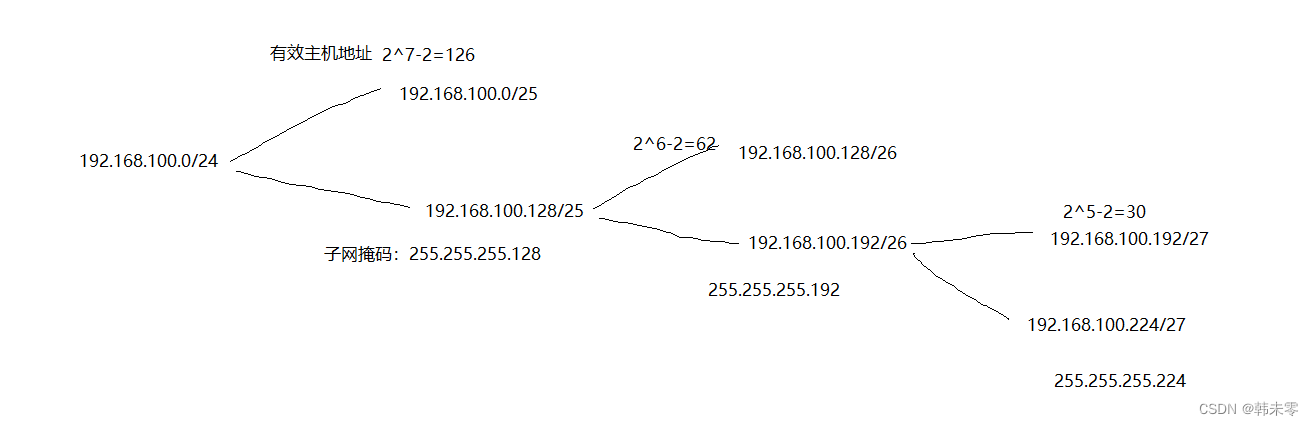

2‌、无类地址‌（Classless Addressing）则允许使用可变长子网掩码（VLSM），可以根据需要灵活地划分网络和子网，不固定使用某一类的子网掩码。

无类地址的优点是地址利用效率高，可以更有效地利用IP地址空间，减少浪费，网络设计灵活，可以根据实际需求灵活划分网络和子网，支持无类别域间路由（CIDR），减少路由表的条目数量。但缺点是配置相对复杂，需要更多的网络知识和技能‌

什么是子网掩码

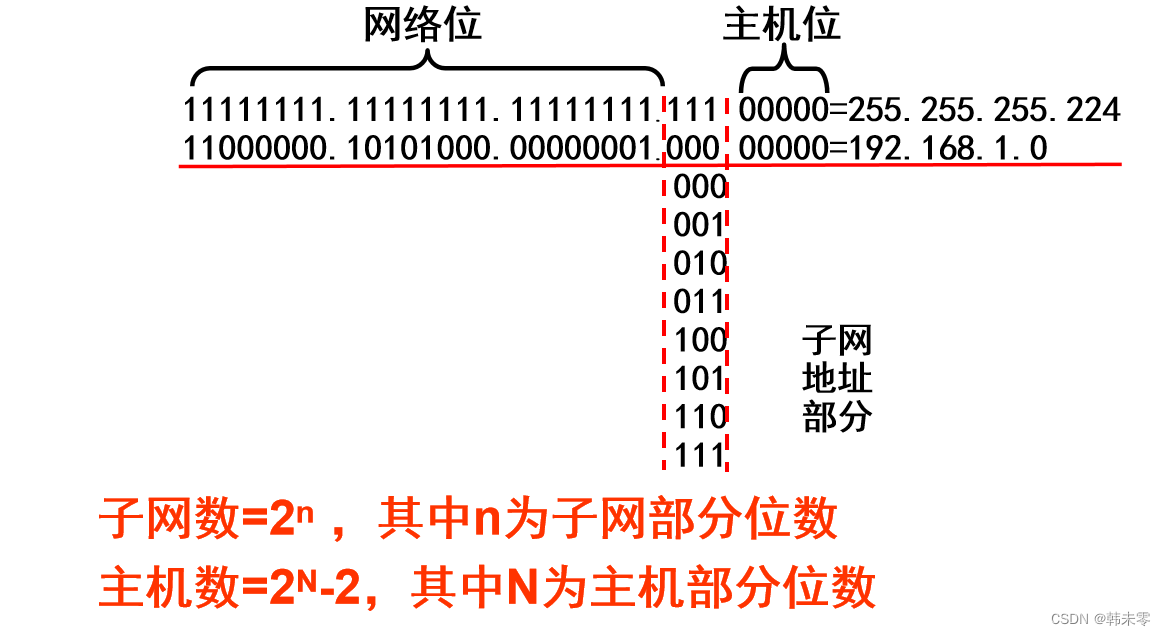

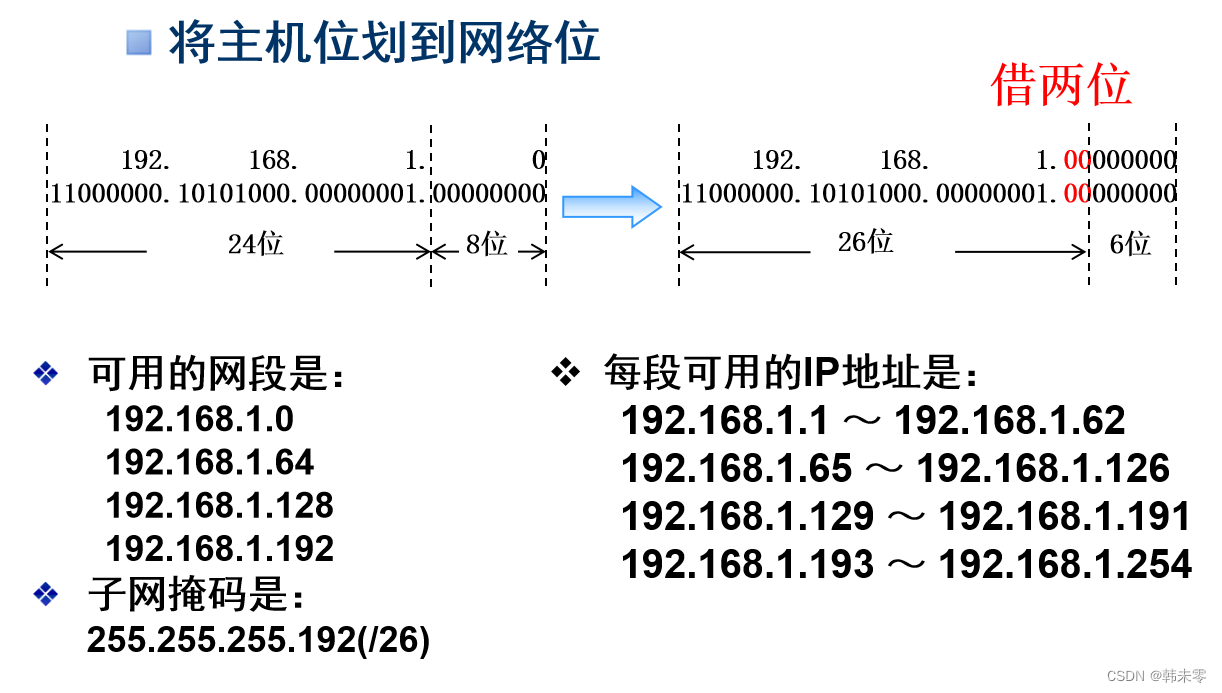

子网掩码(subnet mask)又叫网络掩码、地址掩码、子网络遮罩，它用来指明一个IP地址的哪些位标识的是主机所在的子网，以及哪些位标识的是主机的位掩码。

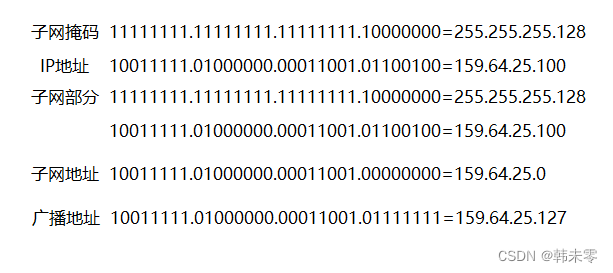

作用：和ip地址进行与运算确定一个ip的网段号（网络部分）。

192.168.100.12       255.255.255.0 -->192.168.100.0
192.168.100.125       255.255.255.0 -->192.168.100.0
192.168.10.12       255.255.255.0 -->192.168.10.0
