干扰（共模差模）

共模噪声（Common Mode Noise）是指在信号传输过程中，同时出现在信号线与地线（或参考点）之间的噪声。这种噪声在两根信号线上产生的电压幅度相等、相位相同。共模噪声通常是由电源干扰、地线干扰、电磁辐射干扰等外部环境因素，以及设备内部的不平衡电路或接地问题所产生的。

• 使用共模电感：在信号线中加入共模电感，可以有效地抑制共模噪声。
• 差分信号处理：在差分信号传输中，通过设计良好的差分信号路径和端接，可以减少共模噪声的影响。
• 对信号质量的影响 ：
  共模噪声会叠加在信号上，导致信号的信噪比降低，从而影响信号的清晰度和准确性。在灵敏的测量或通信系统中，共模噪声可能导致信号质量严重下降，甚至无法正确识别或传输信号。
• 通过采取适当的抑制措施，如使用滤波器、共模扼流圈、屏蔽电缆等，可以有效地降低共模噪声的影响。
• 共模噪声与差模噪声是电子信号传输中常见的两种噪声类型，它们在多个方面存在明显的区别。差模噪声是指出现在两根信号线之间的噪声，这种噪声在两根信号线上产生的电压幅度相等但相位相反。与共模噪声相比，差模噪声主要影响信号的质量，可能导致信号失真或误码。而共模噪声则主要影响系统的电磁兼容性（EMC）和电磁干扰（EMI）水平。

噪声传导有两种模式，一种为差模传导，一种为共模传导。

常见的噪声趋势中，差模在较低频率范围内更强，而共模在较高频率范围内更强。
线路中的噪声电流进入和流出，相同大小的电流以相反方向流动，总和始终为零，这种称之为差模传导。

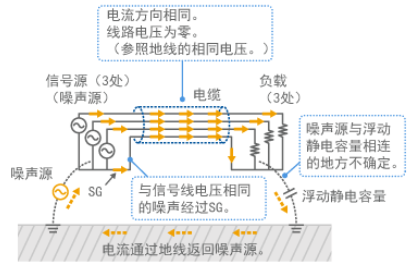

线路中的噪声电流以相同的方向流动，线路承受着相同的电压，这种称之为共模传导。共模传导经由地线所保持负载的浮动静电容量泄露的电流所导致，然后经过地线回到噪声源（也可能是负载和噪声源之间的直接连接所导致而不经过地线）。
