基于PRECHIN普中51-实验板学习—独立按键模块相关学习(5)

目录

概要

独立按键模块原理图

使用方式

扫描独立按键函数封装

---

概要

学习普中51单片机的独立按键模块

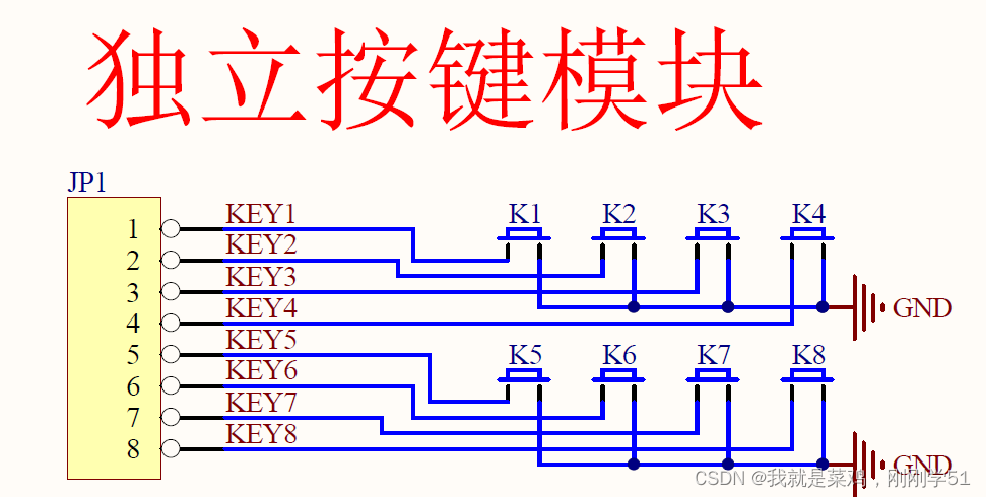

独立按键模块原理图

原理:

        当按键按下时，串口接地线，表现为低电平，表示按键被按下。

使用方式

设置按键的对应的窗口，检测按键是否被按下，例如: key = P2^0;

基础练习

• 按下按键K1，使D1的灯光翻转

实现原理:设置K1的串口，通过串口的高低电平变化，设置对应灯光的效果（检测按键后注意软件消抖）

#include "reg52.h"

typedef unsigned int u16;

sbit key = P0^7;
sbit led = P2^0;

void Delay_10us(u16 ten_us)
{
	while(ten_us--);
}


void main()
{
		led = 1;
		while(1)
		{
			if(key == 0)			//检测按键是否被按下
			{
				Delay_10us(100);	//按键消抖
				if(key == 0)
				{
					led = ~led;
				}
				while(!key);		//等待按键松开
			}
		}
}

扫描独立按键函数封装

#include "reg52.h"

typedef unsigned int u16;

sbit key1 = P2^0;
sbit key2 = P2^1;
sbit key3 = P2^2;
sbit key4 = P2^3;
sbit key5 = P2^4;
sbit key6 = P2^5;
sbit key7 = P2^6;
sbit key8 = P2^7;
u16 key;

//延时函数
void Delay_10us(u16 ten_us)
{
	while(ten_us--);
}

u16 key_scan()
{
		if(key1 == 0)
		{
			Delay_10us(1000);	//软件消抖
			if(key1 == 0)
			{
					key = 1;				//将按键的值标记
			}
			while(!key1);
		}
		if(key2 == 0)
		{
			Delay_10us(1000);	//软件消抖
			if(key2 == 0)
			{
					key = 2;				//将按键的值标记
			}
			while(!key2);
		}
		//.........封装此函数可以在后续代码中直接调用此方法获得按下的键值

		return key;
}
void main()
{
		while(1)
		{

		}
}

该封装函数可以直接调用获得对应的key值，并且做出其他的操作。
