HDMI能否传输控制信号并通过android程序进行处理的探索

一些基本接口的知识，特性：

需求：HDMI传输控制数据与视频音频等内容数据，android应用层进行控制数据的提取，然后进行相应的操作。

1）网络：网口，网线，协议。

          wifi适配器

2）AV输入：通过AV输入，您可以将外部设备的音频和视频信号传输至显示设备，实现音画的同时传输和播放。

AV输入是一种模拟信号接口，支持标清（SD）视频和双声道音频。随着高清晰度（HD）和数字音频的普及，数字接口如HDMI已经逐渐取代了AV输入。新的设备和显示器通常不再配备AV输入接口。

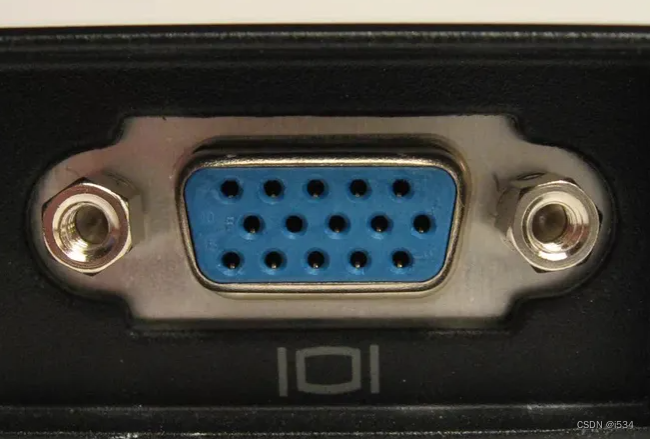

3）VGA（仅包含视频信号）

4）HDMI（包含音频、视频和控制信号）

并非所有的电脑或显示设备都支持HDMI的双向传输功能。这取决于具体的产品设计和规格。因此，在购买电脑或设备之前，最好查看相关规格说明，以确保您所需的双向传输功能可以得到支持。

双向传输的可以只用一个接口，否则那就只能一个in一个out,但hdmi与AV不同的是，并非所有的电脑或显示设备都支持HDMI的双向传输功能。HDMI使用并行传输方式，同时传输多个数据通道，以实现高清视频和多声道音频的传输。

传输控制信号的例子：

举个例子，通过HDMI线连接显示器和计算机时，控制信号可以用于控制显示器的亮度、对比度、色彩等参数，从而实现数控制信号的传输。

5）USB接口：

USB2.0中间的塑料板是白色或者黑色，USB3.0中间的塑料板是蓝色，很容易分辨。

HDMI控制信号传输与USB数据传输的区别：

通信方式：HDMI的控制信号传输采用单向的命令式通信，即主设备向从设备发送控制命令，并不期望接收回复。而USB的数据传输通常是双向的，允许设备之间进行双向通信，数据的发送和接收是交替进行的。

通信协议：HDMI的控制信号传输使用了CEC（Consumer Electronics Control，互操作性协议）协议，它允许支持CEC的设备之间进行控制命令的传输。USB的数据传输则采用USB协议栈，包括具体的USB设备类别协议（如HID、Mass Storage等）和USB传输层协议。

#####

电视机与显示器的区别界限逐渐模糊，一些大尺寸显示器如智能电视也具备电视节目的播放功能（智能电视无非是加了一套智能的操作系统），一些电视机也可以通过接口连接到计算机或其他设备用作显示器。

当涉及到HDMI的控制信号时，它主要用于实现音视频设备之间的通信和互动，以便对设备进行控制和操作。这些控制信号的传输通过HDMI接口中的特定引脚进行。

通过HDMI的控制信号，用户可以使用遥控器或其他控制装置来控制连接至HDMI接口的设备的各种功能。例如，用户可以通过遥控器调整电视机的音量、切换频道、选择输入源（如HDMI1、HDMI2、AV等），或者调整显示器的亮度、对比度和色彩设置。

此外，HDMI的控制信号还可以支持一些高级功能，例如设备之间的相互反馈和信息交换。通过这些信号，设备可以相互通知彼此当前的状态和功能支持情况。例如，当用户将设备连接到HDMI接口时，设备可以自动检测到新设备的接入，并根据需要进行相应的设置调整。

通过HDMI的控制信号，还可以实现一种称为CEC（Consumer Electronics Control）的功能。CEC允许使用一个遥控器来同时控制多个通过HDMI接口连接的设备。通过CEC功能，用户可以只使用一个遥控器来控制电视机、音响系统和其他支持CEC的设备。例如，用户可以通过遥控器关掉电视机时，音响系统也会自动关闭，而无需单独操作。

总的来说，HDMI的控制信号通过HDMI接口为音视频设备提供了通信和互动的能力。这些信号使得用户可以方便地使用遥控器或其他控制装置来控制和操作设备的不同功能，同时也支持一些高级功能，如设备之间的相互反馈和多设备统一控制。这为用户提供了更便利和灵活的音视频设备使用体验。

显示器原理，操作系统加载过程：

显示器分类与原理，加载过程_i534的博客-CSDN博客

见：

遥控器向HDMI发送控制信号的详细过程是通过红外线或者无线技术（例如蓝牙）实现的。这些信号在遥控器发出后，由接收设备接收，解码，执行相应的操作。

---

怎么将一个视频通过hdmi发送到另一个设备

要将一个视频通过 HDMI 发送到另一个设备，你可以按照以下步骤进行操作：
确保你的源设备（发送方）和目标设备（接收方）都支持 HDMI 输入和输出。这通常意味着设备上应该有 HDMI 端口。
连接 HDMI 线缆：使用 HDMI 线缆将源设备和目标设备连接起来。将线缆的一端插入源设备的 HDMI 输出端口，另一端插入目标设备的 HDMI 输入端口。
设置输入信号源：在目标设备上选择正确的 HDMI 输入信号源。通常设备会提供一个菜单或按钮来切换不同的输入信号，确保选择与 HDMI 线缆连接的输入信号源。
播放视频：在源设备上播放你想要发送的视频。视频信号将通过 HDMI 线缆传输到目标设备，并在目标设备上进行显示。

请注意，以上步骤仅适用于普通的 HDMI 连接。如果你需要在发送方和接收方之间进行更复杂的视频处理或使用特定的设备（例如 HDMI 分配器、切换器等），则可能涉及到其他的设置和配置。此外，还需要确保设备支持并开启 HDMI CEC 功能，以便能够通过遥控器控制视频播放和其他功能。

发送端（源设备）：电视盒子，DVD播放器、游戏机、电脑

操作系统支持：操作系统（如 Windows、macOS 或 Linux）提供了对多显示器功能的支持。它能够检测到连接的外部显示器，并提供相应的配置选项。
分辨率和布局：一旦外部显示器被连接，操作系统会识别它并根据其特性和驱动程序进行配置。你可以选择不同的分辨率、刷新率和显示模式来调整显示效果。例如，你可以将显示器设置为扩展模式，使其成为主显示器的延伸，从而在两个屏幕上同时显示不同的内容。

---

在应用层，直接对 HDMI 连接进行控制是不可行的，因为 HDMI 是一个底层硬件接口，它的操作通常涉及到驱动程序、硬件固件和操作系统的支持。
应用层主要通过使用系统提供的 API 和功能来控制 HDMI 连接。以下是一些常见的应用层控制操作：
1）屏幕投射：在 Android 设备上，你可以使用 MediaProjection 类来捕捉屏幕内容并将其发送到 HDMI 输出。这样，你就可以将设备屏幕上的内容显示到外部显示器上。

2）分辨率设置：某些设备和操作系统允许你在应用层控制 HDMI **输出的分辨率**。你可以检查设备的文档或开发者文档以了解如何设置 HDMI 输出的分辨率。
3）显示模式切换：如果设备支持多个**显示模式**（例如扩展模式、镜像模式等），你可以在应用层选择和切换显示模式，以决定将视频输出到何处以及如何进行显示。
需要注意的是，确保你的应用在运行时拥有正确的**权限**，并且操作不违反设备和操作系统的安全限制。对于特定的平台和设备，可能还需要使用**特定的 API 和库**来实现更高级的控制操作。


涉及到****屏幕捕捉、视频编码和显示等复杂操作*****。在实际应用中，***还需要处理音频、网络传输以及错误处理等更多细节***。

---

###

对于hdmi传送过来的数据，android该怎么处理,然后将它输出到外部设备进行显示，可以做到吗？
在 Android 上处理 HDMI 输入数据并将其输出到外部设备进行显示是可能的，但需要一些特定的**硬件和功能支持**。正常情况下，Android 设备通常是作为 HDMI 输出设备来使用的，而不是作为 HDMI 输入设备。
然而，如果你有一个支持 HDMI 输入的 Android 设备，并且该设备提供了相关的**** API 或驱动程序****来访问 HDMI 输入数据，那么你可以通过以下步骤处理 HDMI 输入数据：
获取 HDMI 输入权限：类似于屏幕捕获权限，你需要获取访问 HDMI 输入的**权限***。这可能需要特定的权限声明和用户授权逻辑。
接收 HDMI 输入数据：使用相应的 ***API 或驱动程序***来接收 HDMI 输入信号。***这可能涉及到底层的硬件操作或特定的 SDK/API***。
处理 HDMI 输入数据：一旦你成功接收到 HDMI 输入数据，你可以对其进行处理。这可能包括***解码视频、处理音频、解析传输协议****等。
输出到外部设备：将处理后的 HDMI 输入数据发送到外部设备进行显示或播放。这可以通过 HDMI 输出接口或其他适配器来实现。
需要注意的是，实现 HDMI 输入功能并将其输出到外部设备需要特定的硬件支持和相应的 API 或驱动程序。具体的实现方式可能因设备和驱动程序的不同而有所差异。因此，没有一个通用的示例代码适用于所有情况。


---

热插拔检测是如何实现的
热插拔检测的实现方式通常涉及硬件和软件两个方面：
硬件实现：
设备侧电路：在设备的接口电路中，通常会包含一些专门用于检测插入和拔出事件的电路元件。例如，对于 USB 设备，会有插头上的针脚与接口上的引脚相连接，从而检测到插入或拔出动作。
总线控制器：计算机系统中的总线控制器（如 USB 控制器、PCIe 控制器）也会负责监测总线上的插入和拔出事件。它们通过检测电压变化或信号变化等方式来感知设备的连接状态。

软件实现：
驱动程序：操作系统会提供相应的驱动程序来管理和控制外部设备。这些驱动程序可以通过轮询、中断或事件通知等方式与硬件进行交互，以便实时更新设备连接状态。
中间件或服务：操作系统还可能提供额外的中间件或服务来处理热插拔事件。这些组件可以监听硬件事件，并通过系统事件机制发送通知给应用程序，使其能够响应设备的插入和拔出。
具体实现方式可能因不同的接口、设备类型和操作系统而有所不同。在某些情况下，设备还可以通过发送特定的信号或标识来通知操作系统有关插入和拔出事件的发生。
需要注意的是，为了实现热插拔检测，设备和操作系统之间需要进行相应的协议和通信支持。这通常需要遵循特定的标准和规范，以确保设备的兼容性和稳定性。

插入hdmi后，会进行的流程：

当你插入HDMI连接后，系统会进行以下流程：

• 检测连接：

操作系统通过HDMI接口的插拔检测功能来检测到新的设备连接。这个过程通常是**硬件层面**自动触发的（通过操作系统的驱动程序，监测HDMI输入端口是否连接了设备。这可能涉及到驱动程序轮询、中断或事件通知等方式。），操作系统会收到相应的通知。

• 建立连接：

操作系统与HDMI输入设备建立连接。

• 设备识别：

通过操作系统的驱动程序，会尝试识别连接的HDMI设备。它可能会查询连接的设备的EDID（扩展显示标识数据）信息。EDID包含了设备的制造商、型号、支持的分辨率、刷新率等信息。

• 配置通信：

在识别成功后，操作系统会与HDMI设备进行一系列通信协商。这个过程是通过HDMI协议进行的，以确保操作系统和设备之间的正确通信。这可能涉及分辨率、色彩空间、音频格式等参数的协商。

• 驱动加载：

如果存在特定的驱动程序来支持该HDMI设备，操作系统会加载相应的驱动程序。这些驱动程序可以提供设备特定的功能和优化，以确保视频和音频的正确传输和显示。（比如解码，对图像进行处理（色彩空间转换、调整亮度对比度、去噪、锐化等），声音解码、声道处理、音频增强，图像合成等。）

• 分辨率设置：

根据设备能力和用户偏好，操作系统会选择适当的分辨率和刷新率，并将其设置为HDMI输出信号的参数。

• 视频传输：

操作系统开始将视频数据从计算机图形子系统或显卡发送到HDMI输出接口。这可能涉及到视频缓冲区的处理、色彩空间转换以及其他图像处理操作。

• 音频传输：

同时，操作系统还将音频数据从计算机音频子系统发送到HDMI输出接口。这可能包括音频解码、混音和其他音频处理。

• 输出显示与播放：

HDMI输出接口将视频和音频数据传输至连接的显示设备。显示设备接收到信号后，使用自身的功能来解码和显示视频，并播放相应的音频。
整个过程是自动进行的，操作系统和相关驱动程序负责管理和控制HDMI连接的各个步骤，以实现正确的视频和音频传输，并确保正常的显示效果。
