比较器与运放

我们用最生活化的方式来聊聊“比较器”。
想象一下你手里有两个苹果🍎🍎。
你想知道哪个更大？ —— 你可能会把它们并排放在一起，或者用手掂量掂量。你正在比较它们的大小。
你想知道哪个更红？ —— 你会盯着它们看，对比颜色深浅。你正在比较它们的颜色。
比较器的核心工作，就是干这个“比较”的活儿！ 只不过它比较的不是苹果，而是电信号（电压）或者数据，并且它会给出一个非常明确、非黑即白的“判决”结果。
一、电子电路中的比较器 (像个小裁判)

它是什么？ 一个很简单的电子元件（芯片），就像一个有“天平”的小裁判。
它干什么？
一个输入 (比如叫 A)： 接你想看的第一个电压信号（比如传感器测到的温度对应的电压）。
另一个输入 (比如叫 B)： 接一个参考电压（比如你设定的一个门槛值，比如代表25°C的电压）。
它有两个“输入端”：
它有一个“输出端”：输出结果。
它怎么判？
如果 A > B (输入电压 > 参考电压)： 输出端立刻跳到最高电平（比如代表逻辑“1”或“开”）。
如果 A < B (输入电压 < 参考电压)： 输出端立刻跳到最低电平（比如代表逻辑“0”或“关”）。
规则极其简单粗暴：
就像一个天平：一边重（电压高）就完全倒向那边，没有中间地带（理想情况下）。

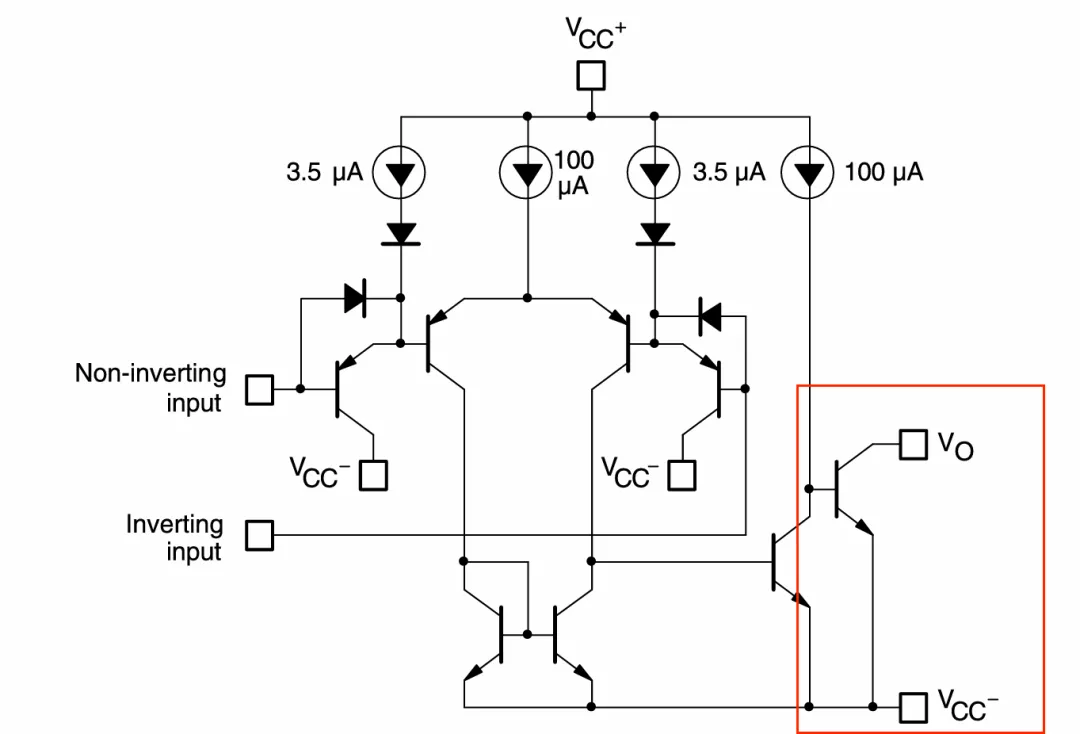

为了更清楚的搞懂比较器，我们就需要知道比较器输出端电路结构，从下图看一下比较器内部结构：

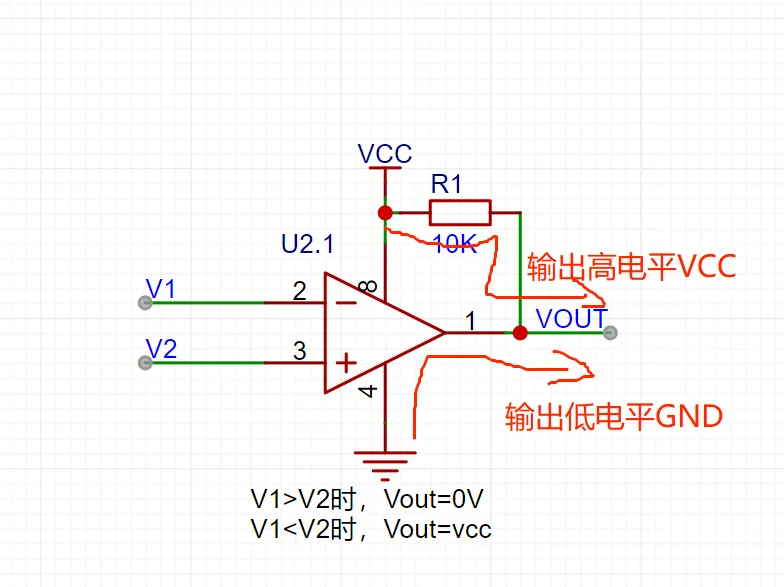

从图中，我们可以看到输出端处于悬空状态，在使用时需接上拉电阻。看下图可知：
