VRRP虚拟路由实验（思科）

华为设备参考：VRRP虚拟路由实验（华为）

一，技术简介

VRRP（Virtual Router Redundancy Protocol）是一种网络协议，用于实现路由器冗余，提高网络可靠性和容错能力。VRRP允许多台路由器共享一个虚拟IP地址，其中一台路由器被选为Master，负责接收和转发数据流量，其他路由器则处于Backup状态，当Master路由器出现故障时，Backup路由器会接管Master的工作，实现快速的故障切换。

VRRP通过在路由器之间发送VRRP包来实现Master和Backup之间的协作。Master路由器定期发送VRRP包以通知其他路由器自己的状态，而Backup路由器监听这些包，以便在Master路由器失效时接管其角色。


二，实验目的

在三层交换机上部署VRRP，实现网关备份及负载均衡

① PC1 的主网关是Router1，备份网关是Router2

② PC2 的主网关是Router2，备份网关是Router1

三，配置命令

Router1

Router(config)#int f1/0
Router(config-if)#no shutdown                                  启用接口
Router(config-if)#ip address 192.168.10.1 255.255.255.0        实际接口的ip地址
Router(config-if)#vrrp 1 ip 192.168.10.10            定义VRRP组：1，维护的网关地址：192.168.10.10
Router(config-if)#vrrp 1 priority 120                默认优先级为100，优先级范围为0-255，优先级数值大的成为主设备
Router(config-if)#exit
-
Router(config)#int f1/1
Router(config-if)#no shutdown
Router(config-if)#ip address 192.168.20.1 255.255.255.0        实际接口的ip地址
Router(config-if)#vrrp 2 ip  192.168.20.20           定义VRRP组：2，维护的网关地址：192.168.20.20
Router(config-if)#vrrp 2 priority 110                设置VRRP的优先级
-
Router(config-if)#end
Router#show vrrp brief

Router2

Router(config)#int f1/0
Router(config-if)#no shutdown                                启用接口
Router(config-if)#ip address 192.168.10.2 255.255.255.0      实际接口的ip地址
Router(config-if)#vrrp 1 ip 192.168.10.10          定义VRRP组：1，维护的网关地址：192.168.10.10
Router(config-if)#vrrp 1 priority 110              默认优先级为100，优先级范围为0-255，优先级数值大的成为主设备
Router(config-if)#exit
-
Router(config)#int f1/1
Router(config-if)#no shutdown
Router(config-if)#ip address 192.168.20.2 255.255.255.0      实际接口的ip地址
Router(config-if)#vrrp 2 ip 192.168.20.20          定义VRRP组：2，维护的网关地址：192.168.20.20
Router(config-if)#vrrp 2 priority 120              设置VRRP的优先级
-
Router(config-if)#end
Router#show vrrp brief

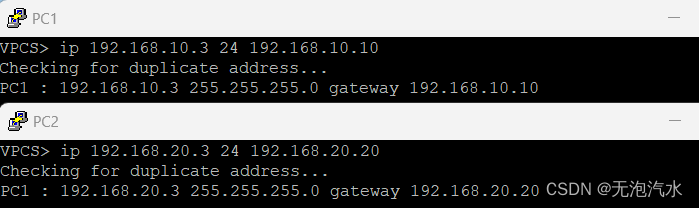

PC

四，实验结果

 ① 查看 PC1 到 PC2 之间的路由路径，发现经过Router1（主网关--192.168.10.1）

VPCS> trace 192.168.20.3



② 关闭Router1的任一端口，使链路阻塞

③ 再次查看 PC1 到 PC2 之间的路由路径，发现经过Router2（备份网关--192.168.10.2）
