基于1-wire总线的多路温度监测系统

前言

在现代工业生产和环境监测中，温度是一个关键的参数，它直接影响到生产过程的稳定性和产品质量。为了确保温度控制在安全和有效的范围内，需要一种可靠且高效的多路温度监测系统。随着微电子技术和传感器技术的发展，基于1-Wire总线的多路温度监测系统以其独特的优势成为了研究的热点，它能够通过单一数据线连接多个传感器，简化了布线并降低了成本。

本研究的目标是设计并实现一种基于89C52单片机的多路温度监测系统，该系统采用DS18B20温度传感器进行温度数据的采集，并通过1-Wire总线进行数据传输。89C52单片机作为系统的核心处理单元，以其强大的处理能力和灵活的I/O接口，非常适合于实现此类监测系统。本研究不仅关注系统的硬件设计和软件开发，还包括对系统性能的测试和评估，确保系统能够满足实际应用中对温度监测的精确性和实时性要求。

在本论文中，我们将详细介绍系统的设计方案，包括硬件电路设计、软件程序开发、系统功能实现以及性能测试结果。此外，我们还将探讨系统的潜在应用场景和未来的改进方向，以期为相关领域的研究和实践提供有价值的参考和启示。

通过本研究，我们期望为工业自动化和环境监测领域提供一个经济、高效且易于部署的多路温度监测解决方案，有助于提升生产效率和安全性，同时为相关技术的发展和应用探索新的可能性。

...........................................................................................................................................................

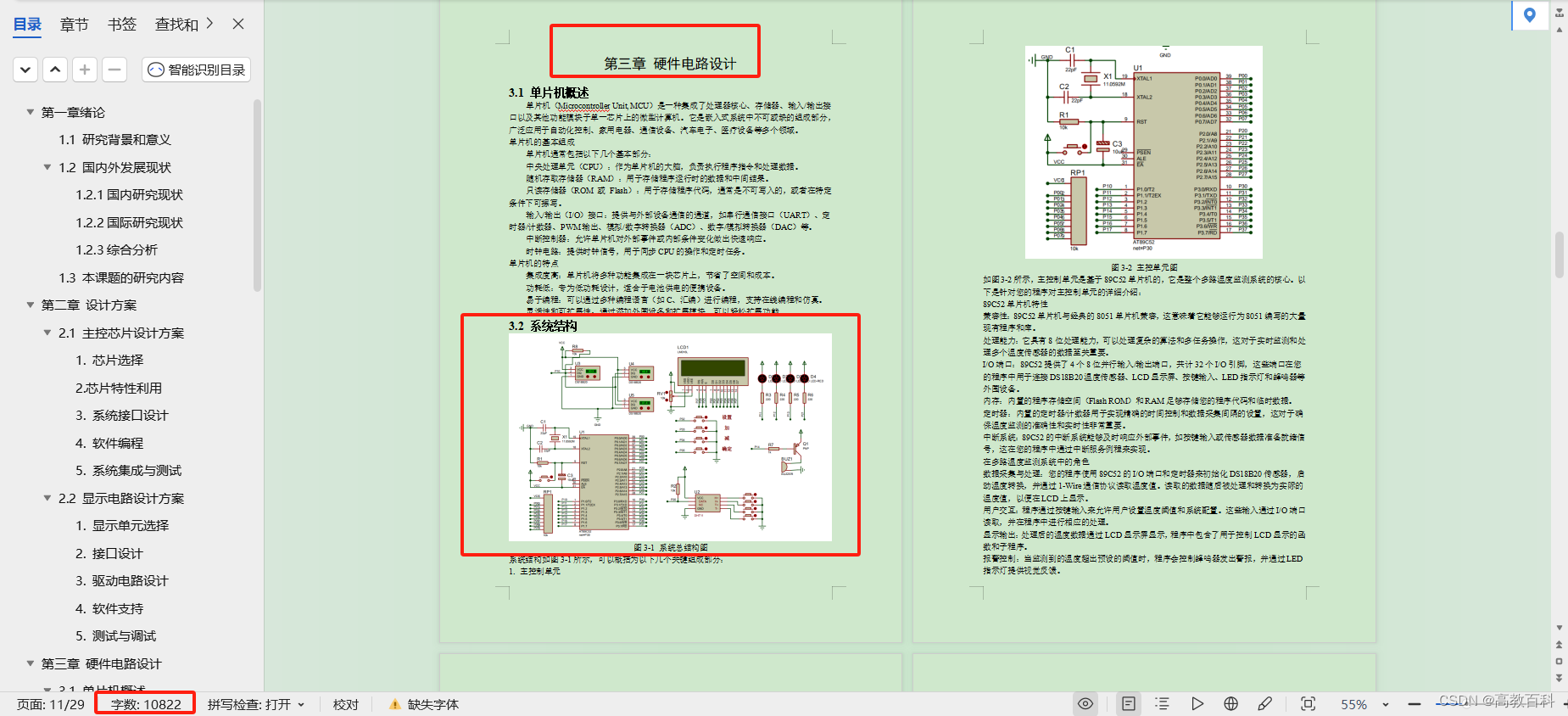

报告预览图

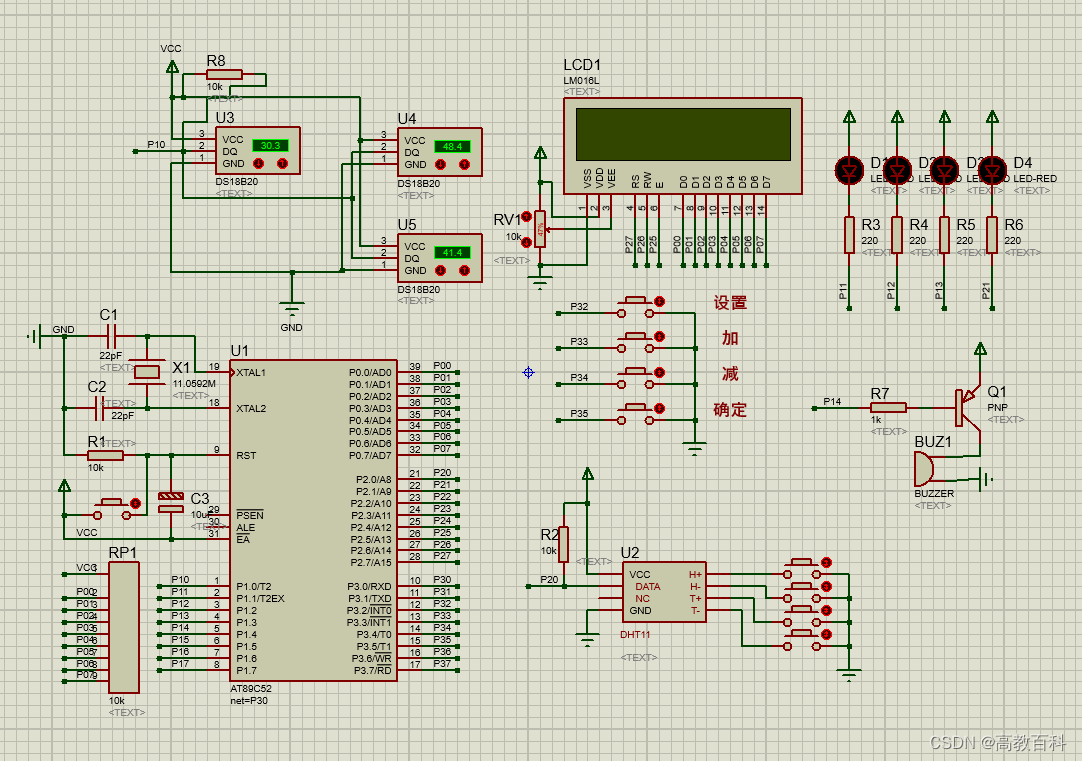

总体仿真图

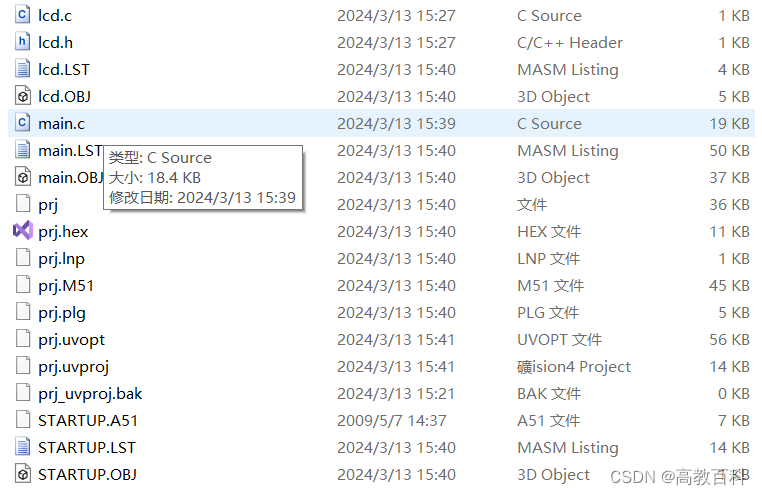

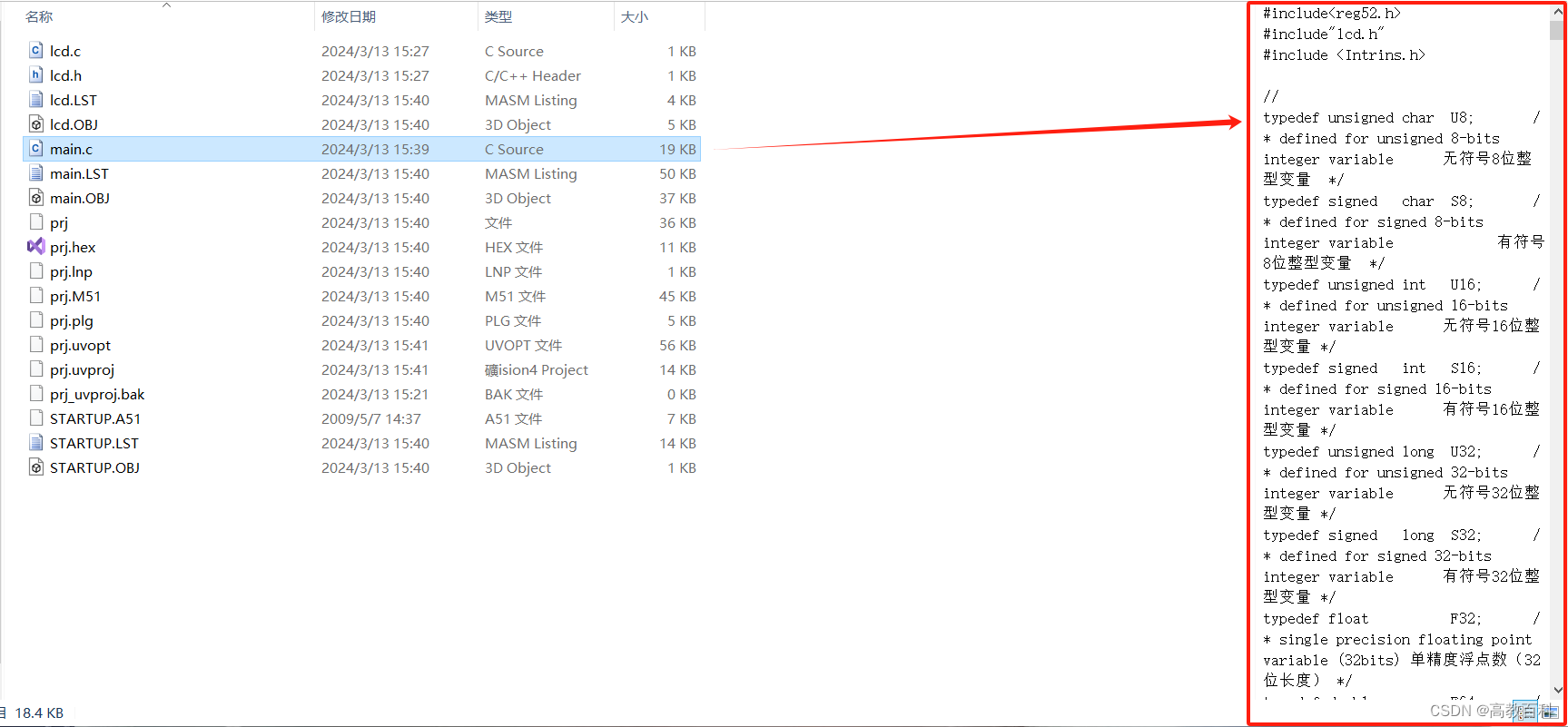

程序预览图

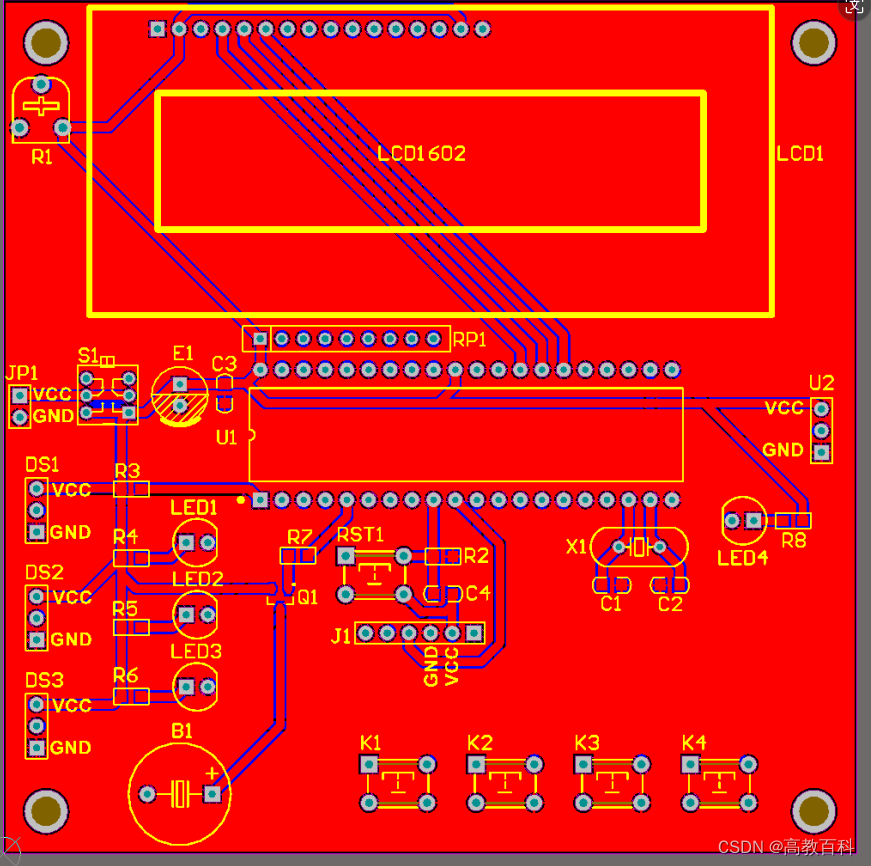

PCB板原理图

LCD程序

#include"lcd.h"

void LCD_set_xy(uchar x,uchar y)//定位函数
{
	if(y==0)
	{
		LcdWriteCom(0x80+x);//第一行
	}
	if(y==1)
	{
		LcdWriteCom(0xc0+x);//第二行
	}
}

void LCDWrite_String(uchar x, uchar y, uchar *s)	//定位显示字符串函数x 0~15 , y 0,1
{
	LCD_set_xy(x,y);//先定位
	while(*s)//直到整串显示完
	{
		LcdWriteData(*s);//显示数据
		s++;
	}
}

void Lcd1602_Delay1ms(uint16 i)
{
	while(i--);
}

void LcdWriteCom(uint8 c)	 //写命令
{
	Lcd1602_Delay1ms(1000);
	rs=0;
	rw=0;
	e=0;
	P0=c;
	e=1;
	Lcd1602_Delay1ms(10);
	e=0;
}
void LcdWriteData(uint8 dat)	  //写数据
{
	Lcd1602_Delay1ms(1000);
	rs=1;
	rw=0;
	e=0;
	P0=dat;
	e=1;
	Lcd1602_Delay1ms(10);
	e=0;
}
void LcdInit()
{
	Lcd1602_Delay1ms(1000);
	LcdWriteCom(0x38);//不检测判忙信号
	LcdWriteCom(0x38);//不检测判忙信号
	LcdWriteCom(0x38);//不检测判忙信号
	LcdWriteCom(0x06);//自动移位显示
	LcdWriteCom(0x0c);//不显示光标
	LcdWriteCom(0x01);//清屏
}

结论

在本论文中，我们详细探讨了基于1-wire总线的多路温度监测系统的设计与实现。通过对系统需求的分析，我们设计了一个高效、可靠的系统架构，该架构能够同时监测多个温度通道，并实时显示温度数据。我们使用了DS18B20数字温度传感器作为数据采集的核心，这些传感器以其高精度和易于部署的特点，为系统提供了坚实的数据支持。

在软件实现方面，我们开发了一套完整的程序，包括温度数据的采集、处理、显示以及用户交互等关键环节。我们特别关注了按键设置程序的设计，通过精心设计的防抖逻辑和状态机管理，使得用户可以通过简单的按键操作来配置系统的各项参数，极大地提升了系统的易用性和灵活性。

此外，我们还实现了一个直观的液晶显示界面，不仅能够实时显示当前的温度数据，还能在设置模式下向用户提供清晰的指导信息。这一界面的设计充分考虑了用户的操作习惯和阅读便利性，使得系统的操作更加直观和便捷。

在实际应用中，我们的多路温度监测系统已经证明了其稳定性和可靠性。系统能够在各种环境条件下稳定运行，准确地监测和记录温度数据，及时地响应用户的设置和控制指令。通过本系统，用户可以轻松地监控关键区域的温度状态，有效地预防潜在的安全风险。

总之，本论文所提出的多路温度监测系统设计，不仅在理论上具有创新性，而且在实际应用中具有很高的实用价值。未来的工作将集中在进一步优化系统性能，扩展监测功能，以及探索更多的用户交互方式，以满足更广泛的应用需求。我们相信，随着技术的不断进步和创新，我们的系统将能够为工业控制、环境监测以及其他相关领域提供更加强大和全面的支持。
