1 前言

该项目为本人大三上学期的实训成果，在实训过程中，纯靠自己摸索，因此迷茫了一段时间。为了不让后来的同学重蹈覆辙，现将相关资料、成果及思路进行分享，希望能给提供些许帮助。

2 思路分享

2.1 下载资源

本人在文章最后提供了云盘资源，下载解压后，有如下的五个文件夹：

①excel

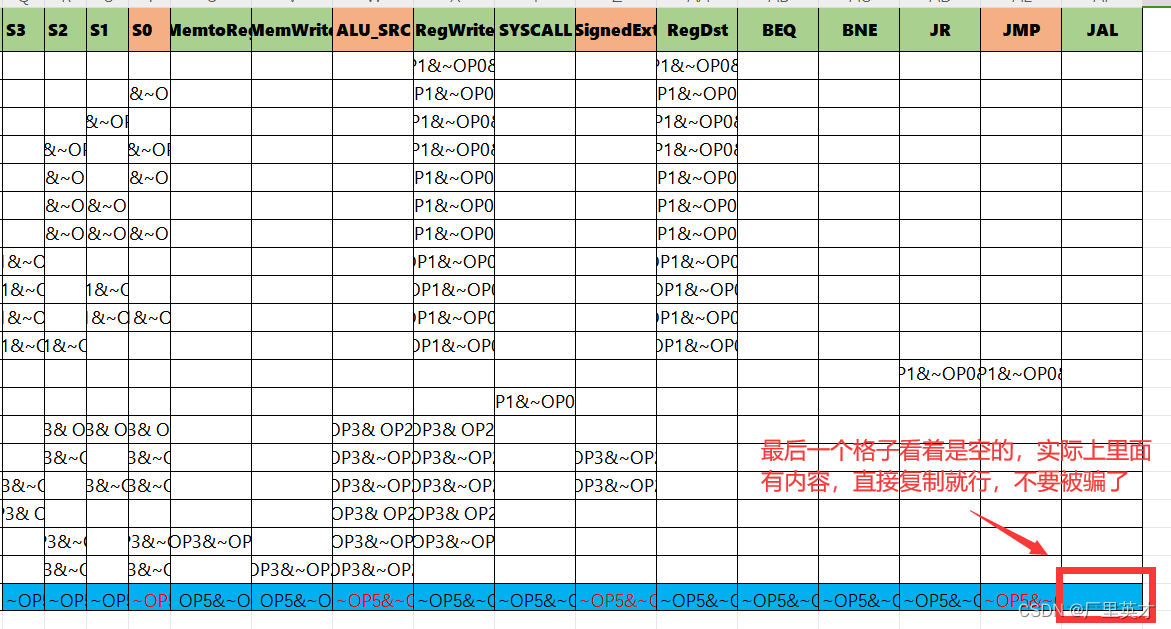

这里的文件用于表达式的自动生成，内容已填写好，可直接复制相关表达式到logisim，就能自动生成部分电路，具体如何使用，在2.2观看视频步骤完成后自会了解。不过里面有个小坑如下：

②logisim文件

这里包含了一个成品和一个非成品，可以直接使用成品，也可以自己从非成品从零开始。除此之外，还有运行所依赖的jar包，注意和.circ放在同一个文件夹下。

③ppt

可以在2.3连接相关电路的时候，配合视频使用，也能用于2.4报告的撰写。

④word

本人的成品报告，可以作为参考，注意字体大小、表命名、图命名等的相关差异。

⑤测试文件

用notepad++之类的打开，复制里面的16进制数到cpu的指令存储器中，可进行测试，作为2.4报告的测试部分材料，其中的排序为冒泡排序。

2.2 观看视频

先静下心来看一遍哔哩哔哩的视频

因为我的目标是单周期硬布线24条指令，所以我看的是P46、P47、P53，如果是单周期8条或者多周期的可以从P46-P53自行挑选进行观看。

2.3 连接相关电路

看完之后，就会明白自己大概要干些什么：

①利用excel自动生成部分电路

②照着视频/ppt，取指令数据通路->R型指令数据通路->Lw指令数据通路...，一步步由简单到复杂完善电路

③在连接过程中，理解相关指令的数据通路

2.4 撰写报告

根据要求格式撰写报告，突出自己的收获和对相关知识的理解。

2.5 答辩准备

一说到答辩，大家可能就会感到紧张，据我所知，答辩问的无非两个方面，一是你的设计思路，二是某一指令的数据通路。掌握好这两点即可。

3 云盘链接

百度网盘

链接：https://pan.baidu.com/s/1zGos9JgEGD6F29kh7LTRfQ?pwd=thb9

提取码：thb9
