本文详细介绍了如何在STM32F10x平台中使用ADC模块测量土壤湿度，包括GPIO配置、ADC初始化、获取ADC值和数据处理方法。主要内容涉及传感器初始化函数、ADC操作以及主函数中的数据读取和显示。

摘要由CSDN通过智能技术生成

1.模块介绍

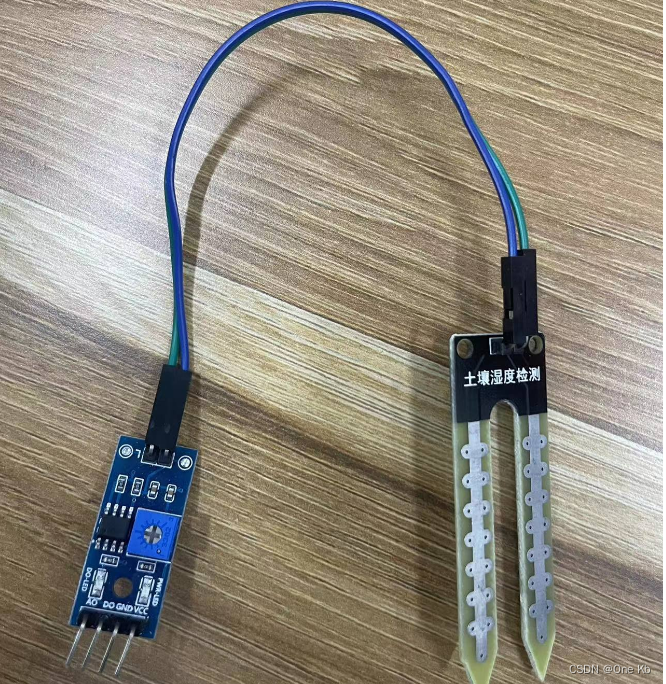

测量土壤湿度，主要以ADC模拟量采集为主,接AO引脚

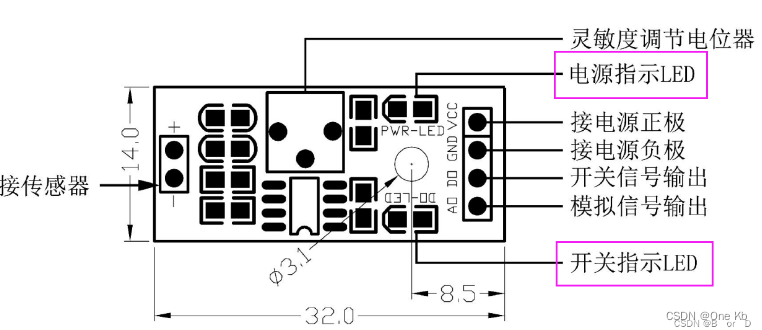

2.引脚介绍

3.使用说明

soilmoisture.c

#include "stm32f10x.h"
#include "Delay.h"



/****************************
*函  数：土壤湿度传感器初始化
*作  者：Dragon-H
*时  间：2024-5-6
*物理创新实验室
****************************/
void soilMoisture_Init(void){
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	ADC_InitTypeDef ADC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);

	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//设置分频因子6，72M/6=12M，ADC最大时间不能超过14M
	ADC_DeInit(ADC1);//复位ADC1，将ADC1的全部寄存器全部设为缺省值

	ADC_InitStructure.ADC_ContinuousConvMode=DISABLE;
	ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;
	ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;
	ADC_InitStructure.ADC_Mode=ADC_Mode_Independent;
	ADC_InitStructure.ADC_NbrOfChannel=1;
	ADC_InitStructure.ADC_ScanConvMode=DISABLE;
	ADC_Init(ADC1,&ADC_InitStructure);

	//ADC准备阶段
	ADC_Cmd(ADC1,ENABLE);
	ADC_ResetCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1));
	ADC_StartCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1));
}
/****************************
*函  数：获取ADC值
*作  者：Dragon-H
*时  间：2024-5-6
*物理创新实验室
****************************/
int soilMoisture_ADC_GET(int ch){
	ADC_RegularChannelConfig(ADC1,ch,1,ADC_SampleTime_239Cycles5);
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
	while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));
	return ADC_GetConversionValue(ADC1);
}
/****************************
*函  数：处理数据	多久求和取平均值
*作  者：Dragon-H
*时  间：2024-5-6
*物理创新实验室
****************************/
int soilMoisture_ReadData(int channel,int count){
	int sum_val=0;
	for(uint8_t i;i<count;i++){
		sum_val+=soilMoisture_ADC_GET(channel);
	}
	return sum_val/count;
}

main.c

int main(void)
{
/**************************
*函数初始化
*2024-4-26
*Dragon-H
*物理创新实验室
***************************/
	soilMoisture_Init();

/**************************
*自定义变量
*2024-4-26
*Dragon-H
*物理创新实验室
***************************/
	float RainData;
/**************************
*数据执行
*2024-4-26
*Dragon-H
*物理创新实验室
***************************/
	OLED_ShowChinese(0,16, "土壤湿度：");
	while (1)
	{

		RainData=(float)soilMoisture_ReadData(5,20)*(3.3/4096);
		OLED_ShowFloatNum(75, 16,RainData, 2,2,  OLED_8X16);
		OLED_Update();
	}
