一：I2C的特性

1.1物理特性

1.1.1 I2C属于两线同步传输协议

一条数据线SDA，一条时钟线SCL。

1.1.1.1 同步和异步的区别

同步：同步传输协议要求发送方和接收方的时钟保持同步，数据以帧或连续比特流形式传输，通过时钟信号或特定同步字符确保数据收发时序一致

异步：发送方和接收方时钟独立，通过起始位、停止位或消息机制实现数据帧同步。

对于常用的通信协议，我们去区分同步和异步其实很简单，就看有没有时钟线，有时钟线的是同步传输，没有时钟线的是异步传输。

在我们学习过的通信协议中，属于同步传输的通信协议有：I2C，SPI等

异步传输的有;串口，RS232，RS485，MQTT，CAN等

1.1.2 I2C属于串行数据总线

为什么说IIC属于串行通信协议呢？

了解这个首先得理解什么是串行，什么是并行。

1.1.2.1 串行和并行

串行：数据传输方式是顺序逐位传输，每次传输仅靠一根数据线传输。传输的通道只有一个。

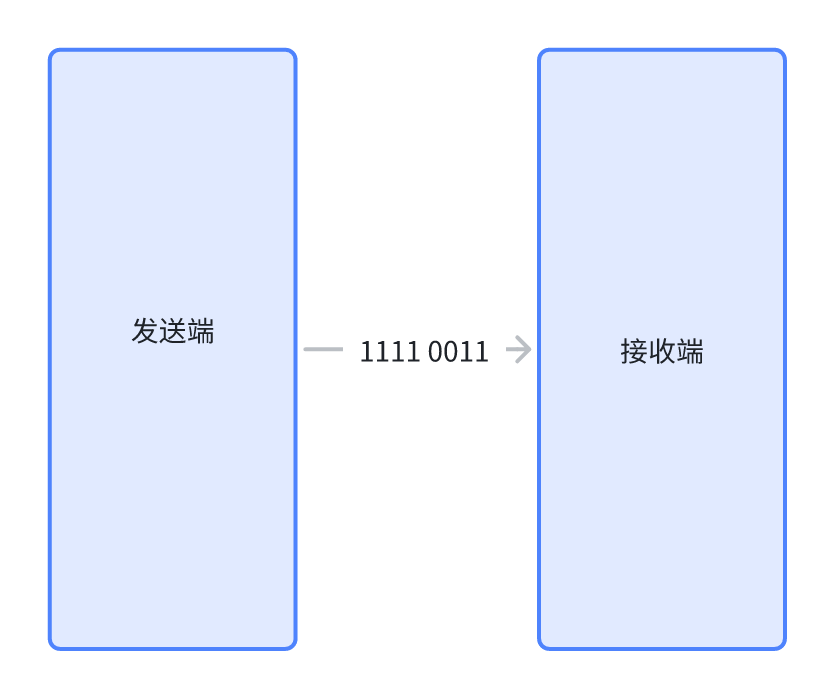

例如发送的数据是：0xF3 从LSB发送。

LSB：低位开始发送 MSB：高位开始发送

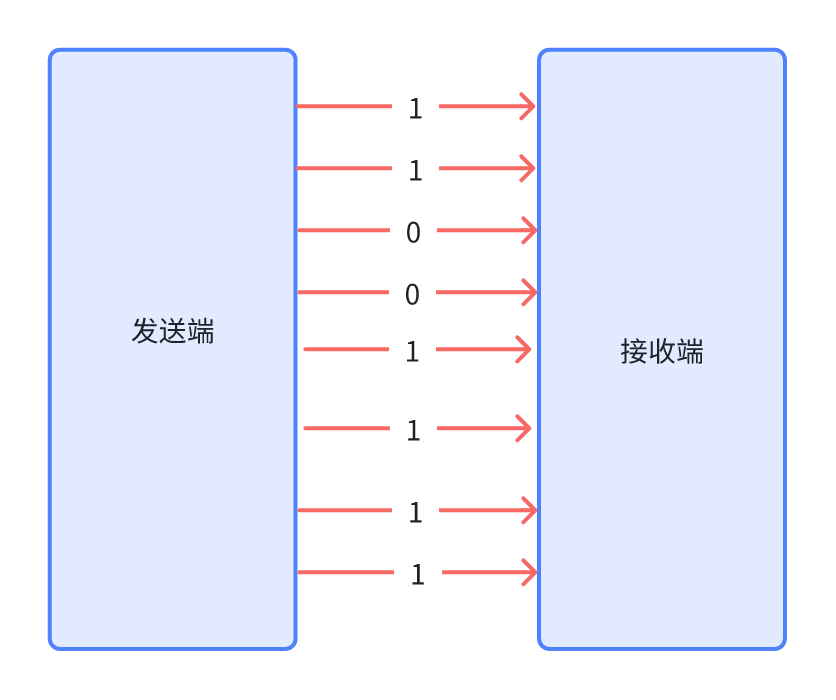

并行：数据传输方式是多数据多通道传输，每次传输可以通过多条数据线。传输的通道有多个

串行和并行的应用区别如下

对比项	串行传输	并行传输
数据线数量	1 条（或 2 条，如差分信号）	N 条（N 为数据位宽，如 8、16、32）
数据传输单位	1 位（bit）逐位传输	N 位（如 1 字节 = 8 位）同时传输
传输速度	受限于单条线路的速率，但可通过高速时钟提升	理论速度为单线路速率 ×N，但受限于线路同步问题
时钟同步	需要时钟信号（或自同步，如 USB 的 NRZI 编码）	需要统一时钟信号确保所有位同时接收
抗干扰能力	强（单线路，干扰影响单一信号）	弱（多线路间易串扰，距离越长越明显）
传输距离	长（如 USB 可达 5 米，光纤串行传输可达千米）	短（如并行 IDE 接口通常＜0.5 米，因同步和串扰）
成本	低（线路少，硬件简单）	高（线路多，需精密同步电路，PCB 布线复杂）
典型应用	USB、UART、SPI、I²C、以太网、光纤通信	并行打印机接口、PCI 总线、IDE 硬盘接口、早期 CPU 总线

1.1.3 I2C属于半双工通信协议

在 I2C 通信中，数据的发送和接收是通过同一条 SDA 线进行的，同一时刻只能进行发送或接收操作，不能同时进行。

主机通过 SCL 线控制时钟信号，在时钟信号的配合下，在 SDA 线上依次发送或接收数据位。例如，主机向从机发送数据时，就在 SDA 线上按位输出数据；

而当主机要从从机读取数据时，就会在 SDA 线上接收从机发送过来的数据，不能在发送数据的同时接收数据，反之亦然，这符合半双工通信的特点。

1.2 上拉电阻与电平

I2C的SCL和SDA都需要接上拉电阻将电压拉高。

为什么要接上拉电阻呢？

因为I2C的总线接口得实现电平翻转，即输入输出模式之间切换。

那么在GPIO口的模式中只有开漏输出能满足这个条件。

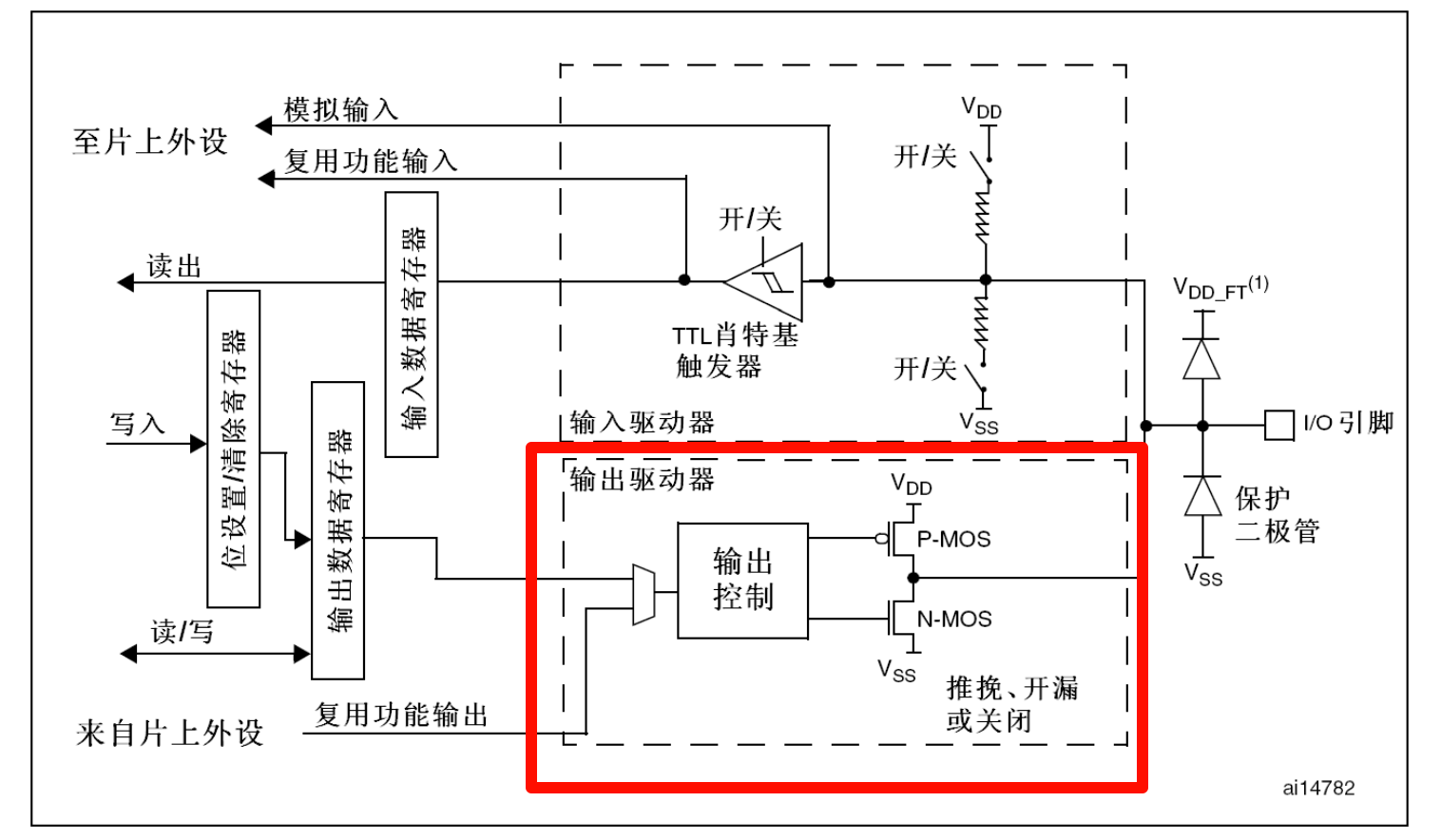

那么什么是开漏输出呢？接下来我们来看一下STM32 IO 的基本结构图。

再查看这个结构图的时候我们只需要查看下半部就可以，开漏输出的本质就是P-MOS和N-MOS之间的状态变化。

在开漏输出时，上方的P-MOS一直处于关闭状态，只有下面的N-MOS打开，那么就会出现IO没法输出高电平的状态。当N-MOS闭合时只能呈现高阻态,当MOS管导通时下方的N-MOS导通，连接Vss，输出低电平。

所以需要接一个上拉电阻，让IO口可以输出高电平。

那么这个高阻态有什么好处呢？这里会有一个“线与”特性，看到“与”，顾名思义只有当线上的所有信号都是高电平时，才能输出高电平，否则输出低电平。

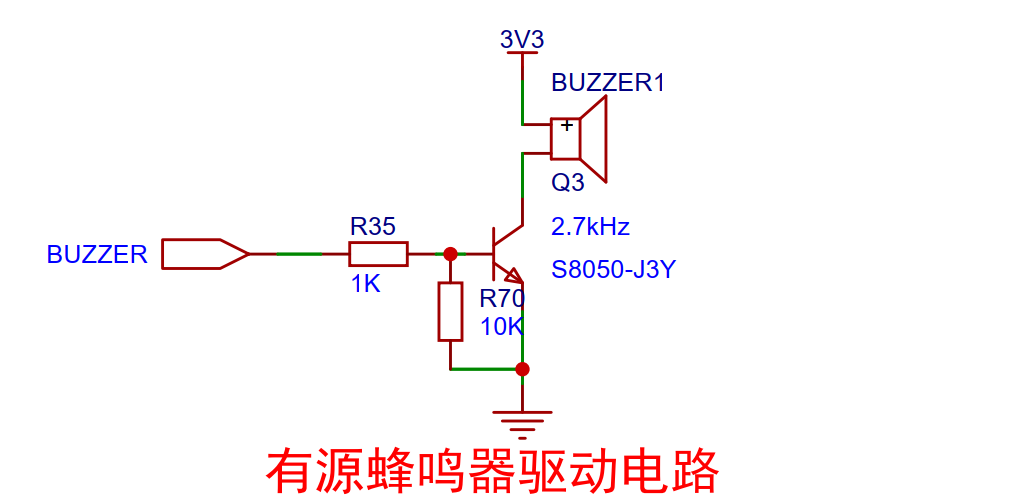

在这里，有一个笔者设计的有源蜂鸣器驱动电路图，大家可以思考以下，这个电路的蜂鸣器怎么关闭？

1.3 设备地址

在I2C中，每个连接到总线的设备都有唯一地址，主机通过该地址访问从机。地址分为 7 位或 10 位，实际中 7 位地址应用更广泛。

1.4 多主机和仲裁

在I2C中，支持多个主机及从机，多个主机同时使用总线时，通过仲裁方式避免数据冲突，决定总线占用权。

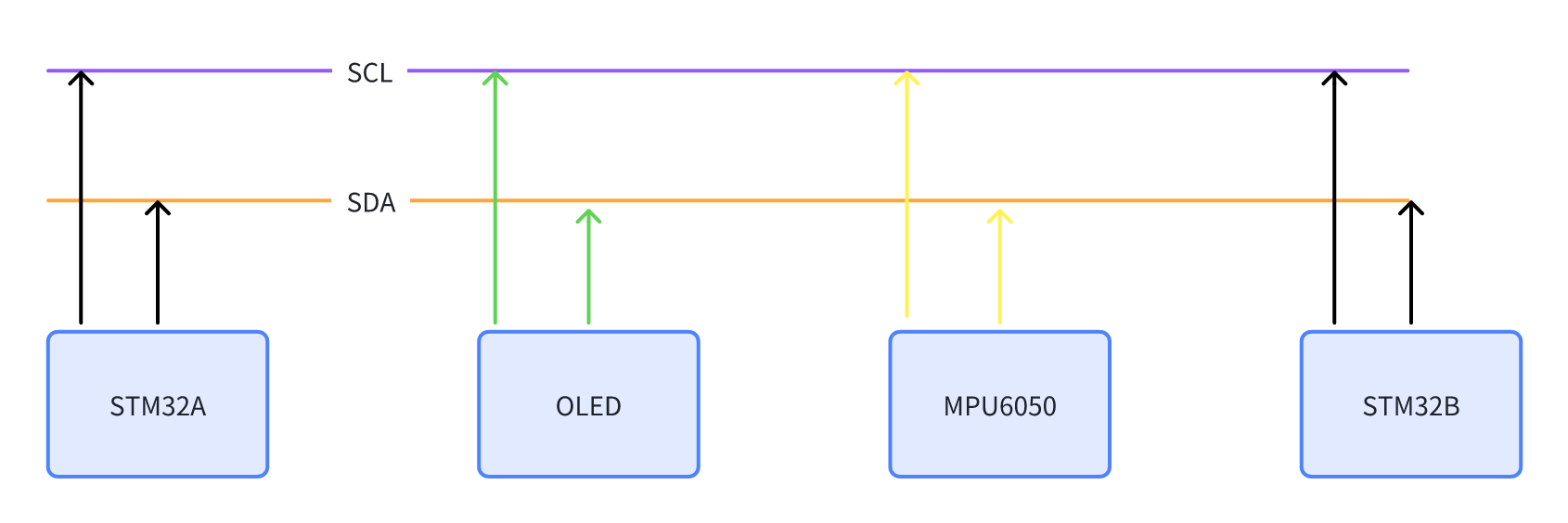

当STM32A和STM32B都想读取MPU6050的数据的话，那么应该怎么仲裁呢？

其仲裁过程如下：

1. 起始信号

STM32_A 和 STM32_B 同时检测到总线空闲（SDA 和 SCL 均为高电平），各自发起起始信号（SCL 为高电平时，SDA 由高电平变为低电平）

2. 发送设备地址

两个主机开始发送要通信的从机设备地址（如 MPU6050 的 7 位地址）以及读写位。在发送每一位数据时，主机都会将自己发送的位与 SDA 线上的实际电平进行比较。
假设在发送某一位时，STM32_A 发送高电平，而 STM32_B 发送低电平。由于 I2C 总线的 “线与” 特性，只要有一个主机将 SDA 线拉低，总线就会呈现低电平。此时，STM32_A 检测到自己发送的高电平与 SDA 线上的实际低电平不一致，它会判定自己在仲裁中失败，然后放弃对总线的控制，进入接收状态。
而 STM32_B 发送的位与 SDA 线上的实际电平一致，它会继续发送后续的数据位，直到完成设备地址和读写位的发送。

3. 获得总线控制权

经过逐位比较，最终 STM32_B 成为仲裁的获胜者，获得总线的控制权。它可以继续向 MPU6050 发送数据或接收数据，完成通信操作。
STM32_A 则等待总线再次空闲，然后可以再次尝试发起通信。

1.5 传输模式与速率

I2C具有三种传输模式分别是：

标准模式速率为 100kbit/s，

快速模式为 400kbit/s，

高速模式可达 3.4Mbit/s（但许多设备不支持高速模式）。

对于STM32F103C8T6而言，硬件I2C只有标准速度模式和快速模式。没有高速模式。

二：I2C的协议层规则

2.1 起始与停止位

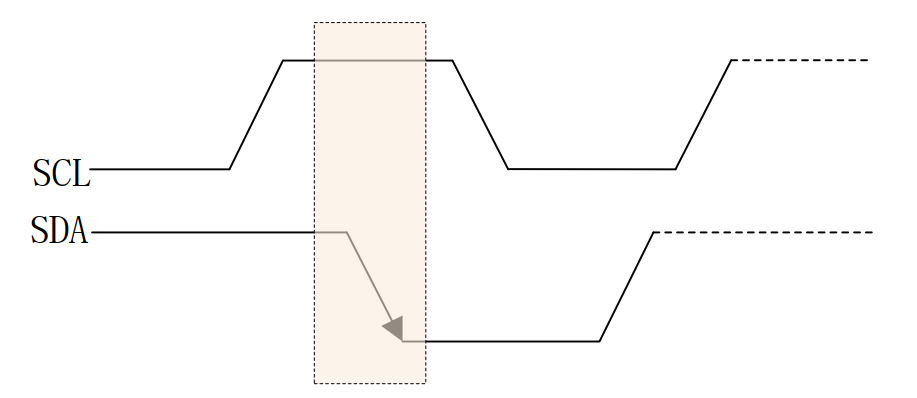

起始位：在SCL高电平期间，SDA由高电平向电平跳变，SDA出现下降沿，表示起始位。

（图片来自正点原子）

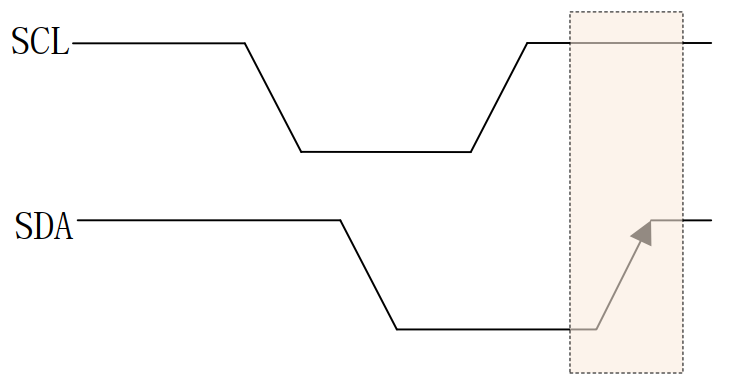

停止位：在SCL高电平期间，SDA由低电平向高电平跳变，SDA出现上升沿，表示结束位

（图片来自正点原子）

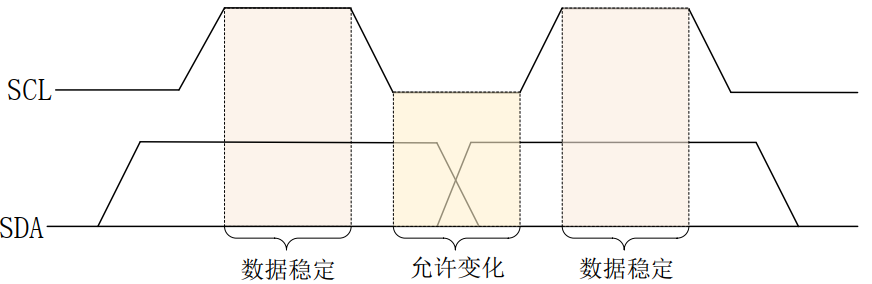

2.2 数据有效性

1.在I2C发送和接收数据时，只有当SCL高电平期间，SDA发送的数据才有效。

2.在SCL低电平期间，允许SDA发生电平转换，为下次发送数据做好准备。

（图片来自正点原子）

3.每次发送的数据以字节为单位发送（一个字节8位），每次通信过程传输的字节无限制。

2.3 响应信号

响应信号包括 “应答（ACK）” 和 “非应答（NACK）” 。

数据接收端接收到数据后，若想继续接收数据，则应当向发送端发送应答信号ACK（低电平）。

若接收端不想接收到数据，则应当向发送端发送非应答信号NACK（高电平）。

2.3 地址及数据方向

在主机发送通信时，主机会占用SDA的使用权，先通过SDA发送7-10位的地址+1位读写位。

读写位为“0”时表示向从机写数据，为“1”时表示向从机读取数据，此时SDA控制权交给从机。

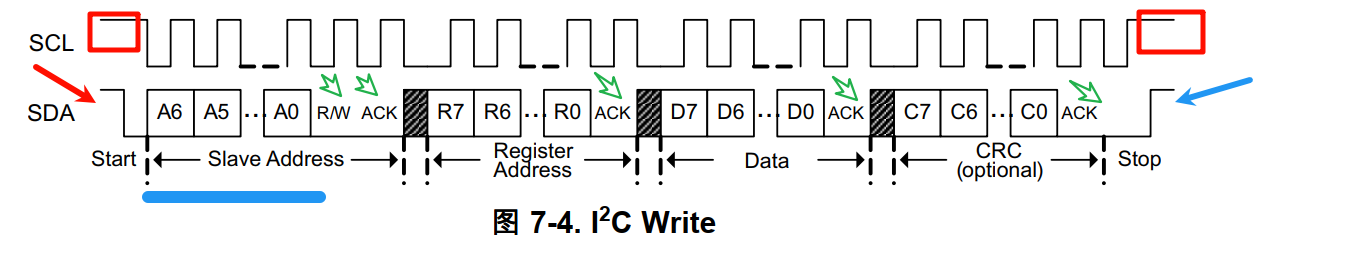

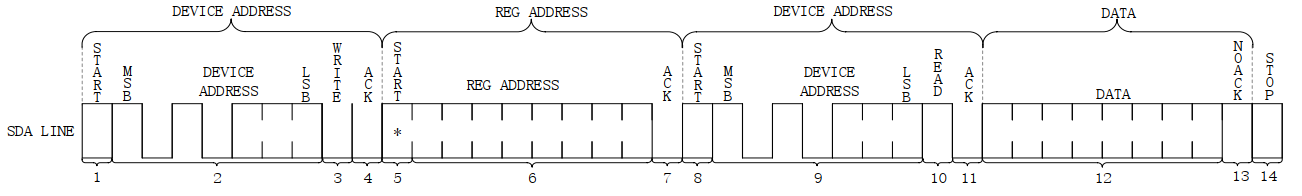

下面是一个完整的I2C写时序：

三：数据传输流程

3.1 写操作

主机发送起始信号（S）。
发送从机地址及写方向位（如 7 位地址 + 0），等待从机应答（ACK）。
主机发送数据（8 位），每发送完一个字节，等待从机应答。
重复发送数据，直至完成。

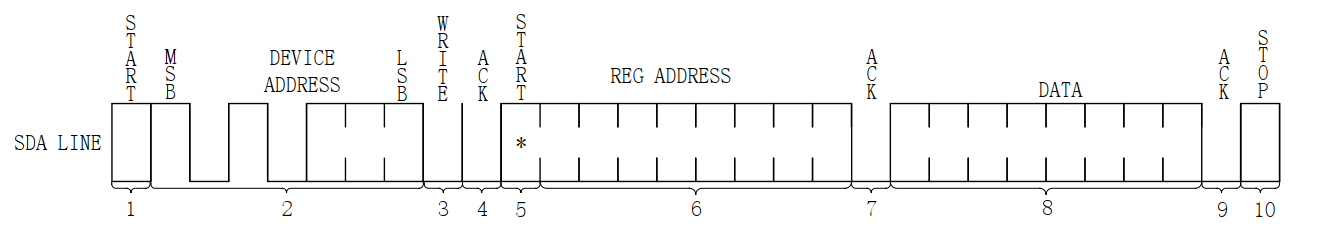

主机发送停止信号（P），结束传输。

（图片来自正点原子）

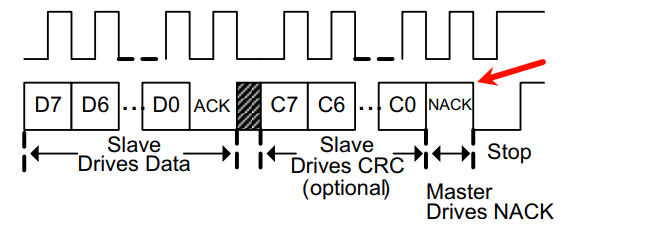

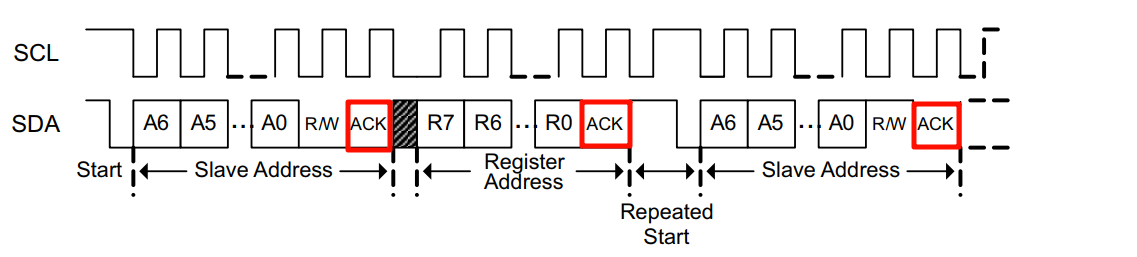

3.2 读操作

主机发送起始信号（S）。
发送从机地址及读方向位（如 7 位地址 + 1），等待从机应答（ACK）。
从机发送数据（8 位），每发送完一个字节，等待主机应答（ACK）。
主机若需停止接收，返回非应答信号（NACK）。
主机发送停止信号（P），结束传输。

（图片来自正点原子）

四：I2C没有应答的几种情况

4.1硬件连接问题

线路断路或短路：I2C 总线由数据线（SDA）和时钟线（SCL）组成，如果这两条线路存在断路，信号无法正常传输，从设备就无法接收到主机的命令，自然不会给出应答。而短路则可能导致信号电平异常，影响通信的正常进行。
设备未正确连接或损坏：若从设备没有正确连接到总线上，或者从设备本身存在硬件故障，例如芯片损坏、引脚接触不良等，都可能使它无法对主机的请求做出应答。

4.2 电气特性不匹配

电平不匹配：主机和从设备的工作电平不一致，例如主机输出的高电平电压低于从设备识别的高电平阈值，或者从设备输出的低电平电压高于主机识别的低电平阈值，这会导致双方无法正确识别信号，从而出现无应答现象。
上拉电阻问题：I2C 总线通常需要上拉电阻来确保信号在空闲状态下保持高电平。如果上拉电阻的阻值不合适，或者没有连接上拉电阻，会导致信号电平不稳定，影响通信，使从设备不能正常应答。

4.3 时序问题

时钟信号异常：I2C 通信依赖于准确的时钟信号来同步数据传输。如果时钟信号的频率不稳定、占空比不正确或者出现时钟抖动，可能使从设备无法正确采样数据，进而无法给出应答。
数据传输速度不匹配：主机和从设备的数据传输速度设置不一致，例如主机以过高的速度发送数据，而从设备无法在规定时间内完成数据的接收和处理，就可能错过发送应答的时机。
