旗讯 OCR 技术解析：建筑行业手写表格识别方案与工程数字化实践

旗讯 OCR 技术解析：建筑行业手写表格识别方案与工程数字化实践

一、行业背景：建筑手写表格的数据困境与技术需求

在建筑工程全生命周期管理中，施工日志、监理日志、计划表、监测表、记录表 作为核心数据载体，需满足《建设工程文件归档规范》（GB/T 50328-2014）中 “可追溯、可验证” 要求。但传统人工处理模式存在显著技术痛点：

1.1 效率瓶颈：人工录入的技术局限性

• 时间成本：单份施工日志人工录入平均耗时 30 + 分钟，大型项目（如 25 万㎡房建工程）日均 100 份表格需 3-5 人天，不符合数字化项目 “实时数据同步” 需求；

• 人力浪费：资料员需掌握 Excel 数据处理技能，但核心工作仍停留在 “机械录入”，技术价值未充分发挥。

1.2 数据质量风险：非结构化数据的致命问题

• 误差率高：手写字体潦草（如 “4” 与 “9” 混淆）、表格格式不统一（现场临时绘制表格）导致录入误差率超 8%，违反《建筑工程施工质量验收统一标准》（GB 50300）中 “数据真实准确” 要求；

• 数据孤岛：人工录入数据存储于本地 Excel，无法与项目管理系统（如广联达 BIM+、鲁班工程管理平台）对接，形成 “数据断层”，影响进度分析与质量管控。

1.3 技术破局点：OCR 为何是最优解？

对比传统人工、普通 OCR 工具，建筑行业需 **“表格结构识别 + 手写文字识别 + 行业场景适配”** 三位一体的技术方案，而旗讯 OCR 正是针对这一需求设计的专业化工具。

二、旗讯 OCR 核心技术架构：从 “识别” 到 “适配” 的全链路设计

2.1 技术栈选型：兼顾精度与效率

技术模块	核心组件	技术优势
图像预处理	OpenCV + 自定义降噪算法	去除工地照片阴影、倾斜校正（±15°）
表格结构识别	基于深度学习的边框检测模型	支持手写边框、模糊边框识别（准确率 99.2%）
手写文字识别	轻量化 CNN+LSTM 模型（自研字体库）	覆盖 8 种建筑行业常见手写风格（准确率 98.5%+）
数据输出与对接	RESTful API + 标准化数据格式	支持 Excel/CSV/JSON 导出，适配 ERP 系统

2.2 三大核心技术详解

2.2.1 智能边框检测：解决 “表格变形” 问题

• 技术原理：通过两步法实现边框识别：

1. 先使用 Canny 边缘检测提取表格轮廓，过滤非边框线条（如手写批注）；
2. 再通过霍夫变换（Hough Transform）检测直线，结合建筑表格特征（如 “施工日志” 固定列数）修正边框断裂、倾斜问题。

• 代码片段示例（Python 伪代码）：

import cv2
import numpy as np

def detect_table_border(image_path):
    # 1. 图像预处理：降噪、二值化
    img = cv2.imread(image_path)
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    blurred = cv2.GaussianBlur(gray, (3, 3), 0)
    thresh = cv2.threshold(blurred, 127, 255, cv2.THRESH_BINARY_INV)[1]

    # 2. 边缘检测与直线提取
    edges = cv2.Canny(thresh, 50, 150)
    lines = cv2.HoughLinesP(edges, 1, np.pi/180, 100, minLineLength=100, maxLineGap=10)

    # 3. 边框重构（基于建筑表格特征）
    table_border = reconstruct_border(lines, img.shape)  # 自定义重构函数
    return table_border

• 行业适配：针对建筑表格 “多合并单元格”（如施工计划表中的 “工序名称” 跨列）场景，增加单元格合并检测逻辑，避免数据错位。

2.2.2 单元格关系解析：还原 “行业数据逻辑”

• 技术核心：基于《建设工程文件归档规范》（GB/T 50328-2014），构建建筑表格字段映射库：

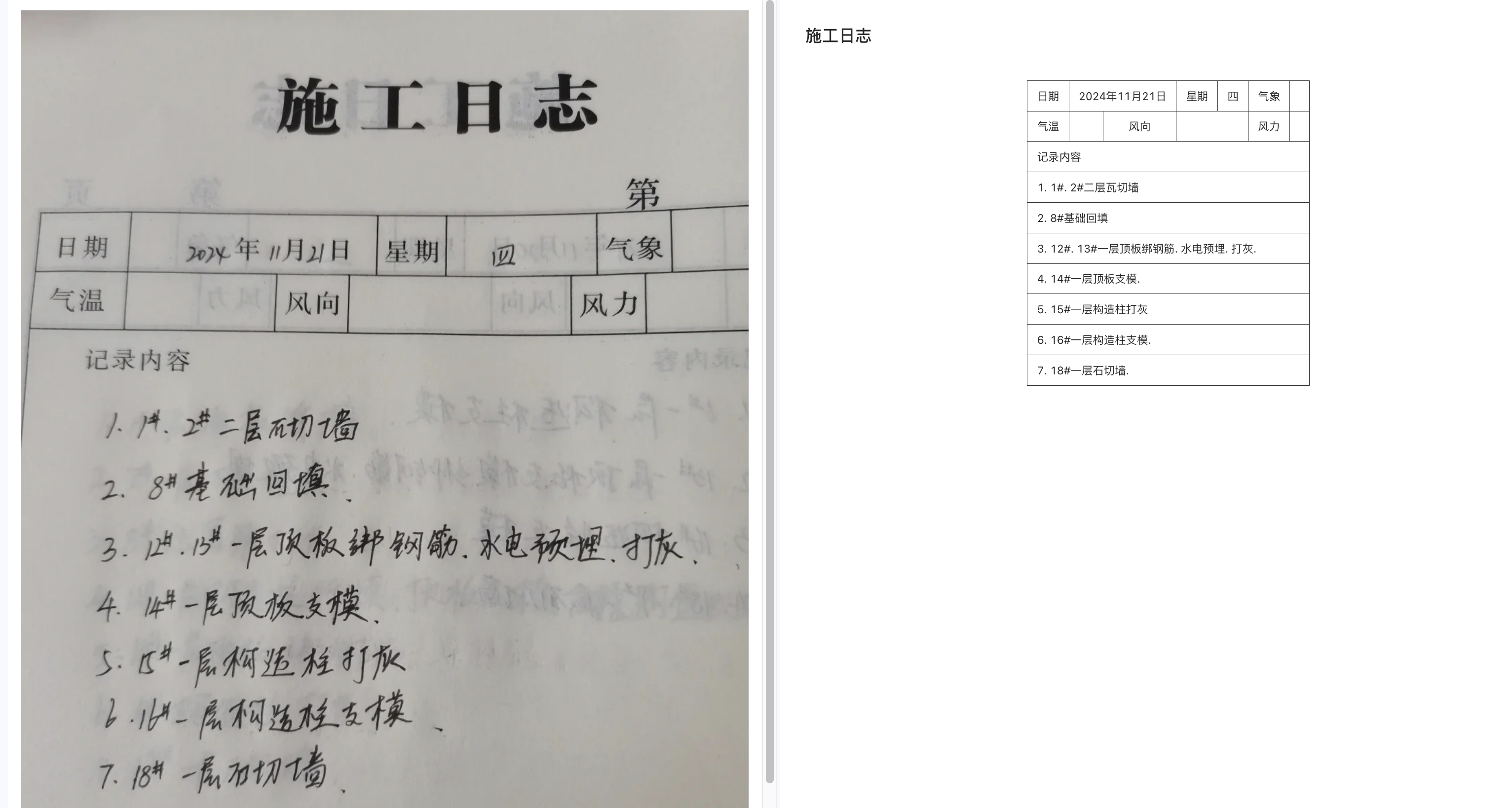

• 施工日志：固定字段为 “日期、施工部位、人员配置、材料进场量、进度完成率”；
• 监理日志：关键字段为 “检查部位、质量问题、整改意见、复查结果”；
• 实现方式：通过 NLP 关键词匹配（如 “混凝土强度”“钢筋间距”）自动识别字段类型，建立单元格与字段的对应关系，确保数据结构化输出。

2.2.3 文字 - 结构协同识别：提升 “手写准确率”

• 技术创新：区别于普通 OCR “先识别文字再匹配结构” 的模式，旗讯 OCR 采用 “结构引导文字识别”：

1. 先确定表格单元格位置与字段类型；
2. 再针对不同字段优化识别模型（如 “混凝土强度” 字段仅识别数字 + 单位，排除文字干扰）；

• 性能优化：模型轻量化处理（体积 <50MB），支持本地部署（CPU:i5 及以上即可运行），满足工地 “离线使用” 需求。

2.3 功能模块设计：从技术到场景的落地

2.3.1 全类型表格适配（无需模板配置）

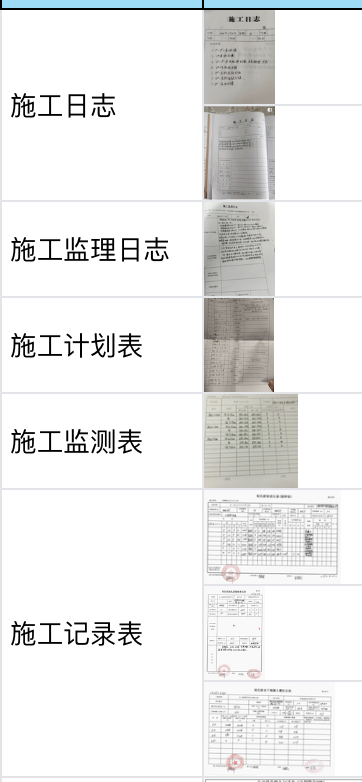

• 支持表格类型：施工日志、监理日志、施工计划表（甘特图 / 工序表）、施工监测表（混凝土 / 钢筋 / 压实度）、施工记录表（隐蔽工程 / 验收记录）；

• 适配逻辑：通过表格标题关键词（如 “监理日志”）+ 字段特征（如 “整改意见”）自动匹配识别模型，无需用户手动配置模板。
•

2.3.2 数据对接能力：打通 “数字化闭环”

• 输出格式：支持 Excel（.xlsx）、CSV、Word（.docx）、PDF（可编辑版）、JSON；
•

• 系统对接：提供 RESTful API 接口，可直接与建筑行业主流软件对接：

对接软件	对接方式	应用场景
广联达 BIM+	API 接口 + 数据映射配置	监测数据同步至 BIM 模型，实现可视化管控
鲁班工程管理平台	Excel 导入 + 字段匹配	施工日志数据用于进度分析
企业 ERP 系统	JSON 格式数据推送	材料进场量数据同步至成本模块

2.3.3 数据安全：符合行业合规要求

• 部署模式：支持云端（SaaS）、本地服务器部署、私有化部署；

• 安全措施：

1. 数据传输：HTTPS 加密（TLS 1.3）；
2. 数据存储：符合《信息安全技术 个人信息安全规范》（GB/T 35273-2020），敏感数据（如项目地址）脱敏处理；
3. 权限管理：基于 RBAC 模型设置角色权限（如 “资料员仅可上传 / 导出数据，管理员可配置对接系统”）。

三、工程实践：旗讯 OCR 在三类典型项目中的应用

3.1 房建项目：施工日志管理效率提升

3.1.1 项目背景

• 项目规模：某省重点房建工程（总建筑面积 25 万㎡，3 栋超高层住宅）；

• 痛点：3 名资料员每日需录入 15 份施工日志（含 “人员、材料、进度”3 类核心数据），耗时 3 小时 / 天，误差率 10%。

3.1.2 技术落地方案

• 部署模式：本地服务器部署（CPU:i7-12700K，内存 16GB）；

• 操作流程：

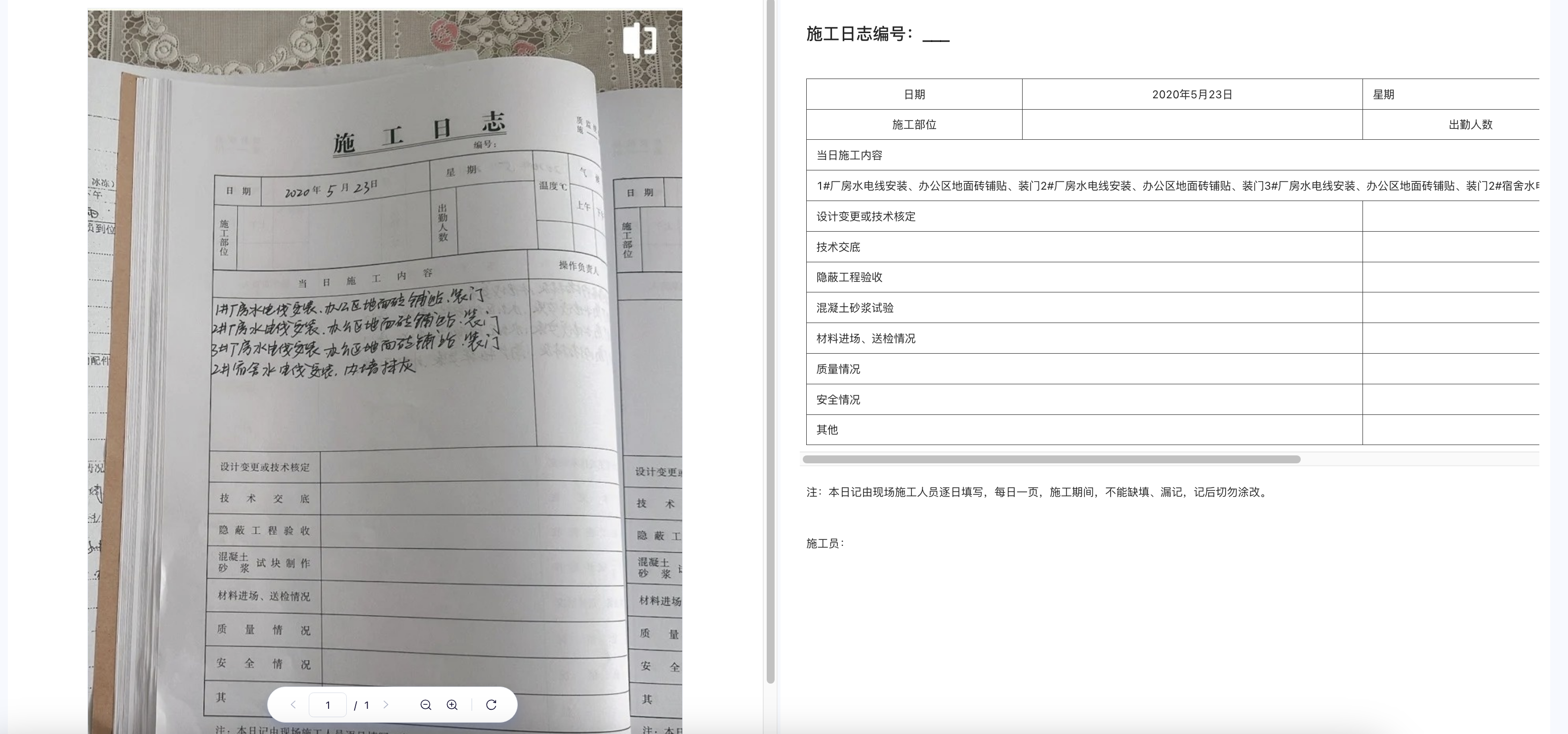

1. 资料员拍摄施工日志照片（手机 / 扫描仪），批量上传至系统；
2. 系统自动匹配 “施工日志” 模型，识别后生成 Excel；
3. 导出 Excel 后，通过 API 同步至广联达 BIM + 平台。

3.1.3 效果数据

• 效率提升：录入时间从 3 小时 / 天降至 5 分钟 / 天（降幅 97%）；

• 数据质量：误差率从 10% 降至 0.8%；

• 成本节约：资料员岗位从 3 人减至 1 人，年节约人力成本约 24 万元。

3.2 高速公路项目：监测数据实时管控

3.2.1 项目背景

• 项目规模：某高速公路项目（全长 40km，含桥梁 12 座、隧道 2 座）；

• 痛点：每日需采集 200 + 份监测表（路基压实度、路面平整度、桥梁支座位移），人工录入滞后 8 小时，易错过整改窗口期。

3.2.2 技术落地方案

• 部署模式：云端 + 本地混合部署（现场采集数据本地识别，结果同步至云端管理平台）；

• 核心功能：

1. 异常数据预警：识别后自动对比设计标准值（如路基压实度≥96%），超差数据实时推送至监理手机端；
2. 数据可视化：通过 API 对接 PowerBI，生成监测数据趋势图。

3.2.3 效果数据

• 数据滞后时间：从 8 小时降至 1 小时（实时性提升 87.5%）；

• 整改效率：质量问题整改周期从 7 天缩短至 4 天（效率提升 43%）；

• 成本节约：避免因数据滞后导致的返工（如路面重新压实），直接节约费用超 200 万元。

3.3 装配式建筑项目：施工计划精准执行

3.3.1 项目背景

• 项目规模：某装配式住宅项目（预制构件用量 1.2 万件，工期 180 天）；

• 痛点：施工计划表含 “构件进场时间、吊装工序、人员配置” 等 12 类字段，人工录入易出现时间错配，导致构件闲置（闲置率 15%）。

3.3.2 技术落地方案

• 部署模式：云端 SaaS 部署（无需本地服务器）；

• 对接系统：鲁班工程管理平台（进度管理模块）；

• 核心逻辑：

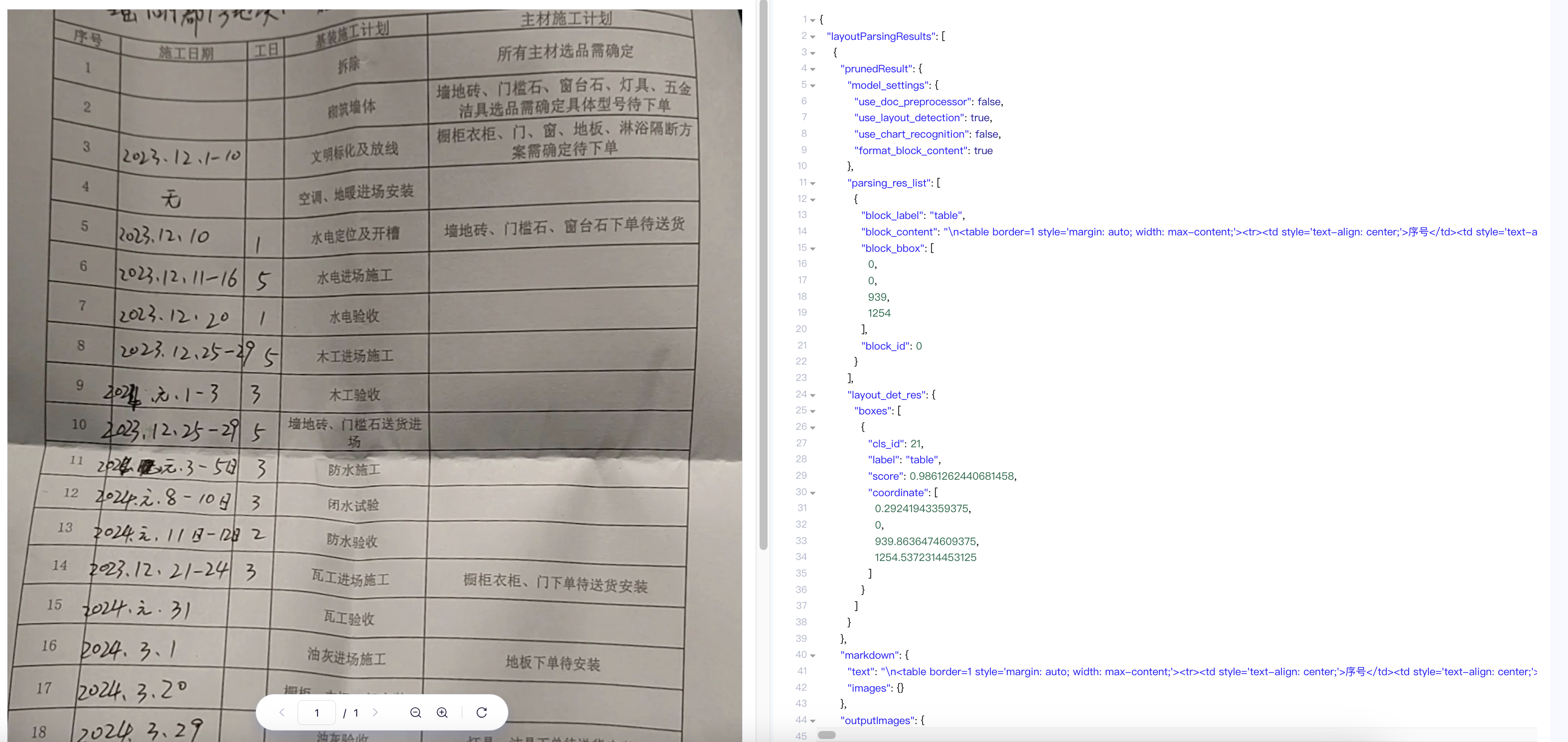

1. 识别施工计划表后，提取 “构件进场时间”“吊装时间” 字段；
2. 同步至进度管理模块，与实际进度对比，生成偏差预警。

3.3.3 效果数据

• 资源利用率：构件闲置率从 15% 降至 2%（提升 87%）；

• 工期控制：项目整体工期提前 12 天（按时交付率 100%）；

• 管理效率：进度偏差分析时间从 2 小时 / 天降至 10 分钟 / 天。

四、技术选型对比：旗讯 OCR vs 传统方案 vs 普通 OCR

4.1 核心指标对比

对比维度	传统人工录入	普通 OCR 产品	旗讯 OCR（建筑专属）
识别准确率	92%（人工误差）	85%-90%（适配差）	98.5%+（专属模型）
处理效率（单份）	30 分钟 / 份	5 分钟 / 份（单份）	0.02 分钟 / 份（批量）
表格适配范围	全类型（效率低）	仅标准打印表格	全类型建筑手写表格
系统对接能力	需二次录入	支持部分格式（Excel）	支持 API+Excel+JSON，适配广联达 / 鲁班
部署模式	-	仅云端	云端 / 本地 / 私有化
成本（年）	24 万（3 人工资）	5 万（订阅费）+ 人工修正	8 万（订阅费）+0 人工

4.2 技术选型建议

• 中小型项目（≤10 万㎡）：优先选择云端 SaaS 部署，降低初期投入；

• 大型项目（≥20 万㎡）：建议本地 / 私有化部署，保障数据安全性；

• 跨区域项目：选择云端 + 本地混合部署，实现 “现场采集 + 总部管控”。

五、未来技术 roadmap：从 “识别” 到 “智能分析”

5.1 短期规划（1 年内）

• 技术升级：优化 “极端潦草手写” 识别（如工地现场快速记录的连笔字），准确率提升至 99%+；

• 功能新增：支持 “手写签名识别”，满足《建设工程质量管理条例》中 “签名可追溯” 要求。

5.2 中期规划（2-3 年）

• 场景拓展：覆盖 “竣工资料归档”“工程验收报告” 识别，实现从 “施工期” 到 “全周期” 的覆盖；

• 智能分析：引入 AI 算法，基于识别数据自动生成进度分析报告、质量风险评估报告。

5.3 生态融合（3-5 年）

• 深度对接：与智慧工地系统（如 AI 监控、环境监测）融合，实现 “图像识别 + 数据管理” 一体化；

• 行业标准：参与制定建筑行业 OCR 数据接口标准，推动行业数字化协同。

六、总结：OCR 技术如何加速建筑数字化转型？

旗讯 OCR 的核心价值，不仅是 “替代人工录入”，更是通过 **“非结构化数据结构化”** 打通建筑工程 “数据闭环”：

1. 数据层面：将手写表格从 “纸质档案” 转化为 “可分析、可对接” 的数字化数据，为 BIM、智慧工地提供数据支撑；

1. 效率层面：释放资料员技术价值，让其从 “录入员” 转型为 “数据分析师”；

1. 成本层面：平均为建筑项目节约数据处理成本 40%-70%，同时减少因数据错误导致的返工损失。

对于建筑行业技术从业者（如项目信息化负责人、系统运维工程师），选择适配行业场景的 OCR 工具，是实现 “低成本、高效率” 数字化转型的关键一步。
