一、i2c驱动代码分析
在Linux驱动.之I2C，iic驱动层（二），进行了框架分析，这篇，将分析具体device的设备驱动代码
摘抄自，正点原子
I2C主要以两种功能模式运行：标准模式和快速模式。
•在标准模式下，I2C支持高达100 kbits/s的数据传输速率。
•在快速模式下，可以实现高达400 kbits/s的数据传输速率。
在前面讲 platform 的时候就说过，platform 是虚拟出来的一条总线，目的是为了实现总线、设备、驱动框架。对于 I2C 而言，不需要虚拟出一条总线，直接使用 I2C总线即可。I2C 总线驱动重点是 I2C 适配器(也就是 SOC 的 I2C 接口控制器)驱动。
在Linux设计中，将I2C代码框架分为三个部分：I2C总线、I2C核心、I2C驱动。
I2C核心（i2c-core）： 主要定义i2c驱动所用到的通用API，高内聚的代码会放到i2c-core.c。
I2C总线驱动（i2c adapter）： 根据平台定制的i2c驱动，其中包含i2c传输的算法设计。主要工作负责生成i2c_client，注册适配器，以及i2c_client与i2c_driver的匹配。
I2C设备驱动（i2c client driver）： 驱动I2C设备的代码。I2C设备驱动定义了外设的交互方式，与不同的I2C外设需要不同的设备驱动。I2C设备驱动对上和用户应用程序打交道，对下和I2C核心对接。
对于i2c-core而言，不需要我们实现，这个是linux内核中已经有的，属于标准内核代码。
i2c adapter，则是SOC芯片的I2C控制器驱动，这个根据不同的平台，I2C控制器会有差异，所以这部分代码是SOC厂商会实现，也不需要开发人员写，但我们需要了解一下也是可以的。
i2c client driver，则是具体的I2C设备驱动，一般驱动开发人员需要编写这部分代码。
1、I2C总线驱动
我们先来看一下i2c adapter的有关内容。对于i2c adapter相关驱动代码已经有NXP实现，相关内容如下。
I2C控制器的设备树节点如下：
路径：arch/arm/boot/dts/imx6ull.dtsi
i2c1: i2c@021a0000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "fsl,imx6ul-i2c", "fsl,imx21-i2c";
reg = <0x021a0000 0x4000>;
interrupts = <GIC_SPI 36 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clks IMX6UL_CLK_I2C1>;
status = "disabled";
};
i2c2: i2c@021a4000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "fsl,imx6ul-i2c", "fsl,imx21-i2c";
reg = <0x021a4000 0x4000>;
interrupts = <GIC_SPI 37 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clks IMX6UL_CLK_I2C2>;
status = "disabled";
};
i2c3: i2c@021a8000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "fsl,imx6ul-i2c", "fsl,imx21-i2c";
reg = <0x021a8000 0x4000>;
interrupts = <GIC_SPI 38 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clks IMX6UL_CLK_I2C3>;
status = "disabled";
};
上述代码内容就是IMX6ULL中的3个I2C，I2C1、I2C2和I2C3的地址分别是0x021a0000、0x021a4000、0x021a8000。根据compatible属性，我们可以找到对于的驱动程序，搜索 “fsl,imx6ul-i2c”, “fsl,imx21-i2c”，可找到如下内容：
路径：drivers/i2c/busses/i2c-imx.c
static struct platform_device_id imx_i2c_devtype[] = {
{
.name = "imx1-i2c",
.driver_data = (kernel_ulong_t)&imx1_i2c_hwdata,
}, {
.name = "imx21-i2c",
.driver_data = (kernel_ulong_t)&imx21_i2c_hwdata,
}, {
/* sentinel */
}
};
MODULE_DEVICE_TABLE(platform, imx_i2c_devtype);
static const struct of_device_id i2c_imx_dt_ids[] = {
{ .compatible = "fsl,imx1-i2c", .data = &imx1_i2c_hwdata, },
{ .compatible = "fsl,imx21-i2c", .data = &imx21_i2c_hwdata, },
{ .compatible = "fsl,vf610-i2c", .data = &vf610_i2c_hwdata, },
{ /* sentinel */ }
};
MODULE_DEVICE_TABLE(of, i2c_imx_dt_ids);
文件i2c-imx.c中的内容就是NXP原厂针对IMX6ULL等SOC中I2C控制器的驱动i2c adapter。我们不深入研究i2c adapter，因为这是SOC原厂会完成这部分驱动的编写。
i2c adapter用到两个重要的数据结构：i2c_adapter 和 i2c_algorithm，Linux 内核将 SOC 的 I2C 适配器(控制器)抽象成 i2c_adapter，i2c_adapter 结构体内容如下：
路径：
/*i2c_adapter是用于识别物理i2c总线以及访问该总线所需的访问算法的结构。
*/
struct i2c_adapter {
struct module *owner;
unsigned int class; /*允许探测的类*/
const struct i2c_algorithm *algo; /*访问总线的算法*/
void *algo_data;
/*对所有设备有效的数据字段*/
struct rt_mutex bus_lock;
int timeout; /* in jiffies */
int retries;
struct device dev; /*适配器设备*/
int nr;
char name[48];
struct completion dev_released;
struct mutex userspace_clients_lock;
struct list_head userspace_clients;
struct i2c_bus_recovery_info *bus_recovery_info;
const struct i2c_adapter_quirks *quirks;
};
第 7 行，i2c_algorithm 类型的指针变量 algo，对于一个 I2C 适配器，肯定要对外提供读写 API 函数，设备驱动程序可以使用这些 API 函数来完成读写操作。i2c_algorithm 就是 I2C 适配器与 IIC 设备进行通信的方法。
i2c_algorithm 结构体定义内容如下：
路径：include/linux/i2c.h
struct i2c_algorithm {
int (*master_xfer)(struct i2c_adapter *adap, struct i2c_msg *msgs,int num);
int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,unsigned short flags, char read_write,
u8 command, int size, union i2c_smbus_data *data);
/*确定适配器支持的内容*/
u32 (*functionality) (struct i2c_adapter *);
#if IS_ENABLED(CONFIG_I2C_SLAVE)
int (*reg_slave)(struct i2c_client *client);
int (*unreg_slave)(struct i2c_client *client);
#endif
};
第 20 行，master_xfer 就是 I2C 适配器的传输函数，可以通过此函数来完成与 IIC 设备之间的通信。
第 22 行，smbus_xfer 就是 SMBUS 总线的传输函数。
重点来看一下 i2c_imx_xfer 函数，因为最终就是通过此函数来完成与 I2C 设备通信的，此函数内容如下：
路径：drivers/i2c/busses/i2c-imx.c
static int i2c_imx_xfer(struct i2c_adapter *adapter,
struct i2c_msg *msgs, int num)
{
unsigned int i, temp;
int result;
bool is_lastmsg = false;
struct imx_i2c_struct *i2c_imx = i2c_get_adapdata(adapter);
dev_dbg(&i2c_imx->adapter.dev, "<%s>\n", __func__);
/* Start I2C transfer */
result = i2c_imx_start(i2c_imx);
if (result)
goto fail0;
/* read/write data */
for (i = 0; i < num; i++) {
if (i == num - 1)
is_lastmsg = true;
if (i) {
dev_dbg(&i2c_imx->adapter.dev,
"<%s> repeated start\n", __func__);
temp = imx_i2c_read_reg(i2c_imx, IMX_I2C_I2CR);
temp |= I2CR_RSTA;
imx_i2c_write_reg(temp, i2c_imx, IMX_I2C_I2CR);
result = i2c_imx_bus_busy(i2c_imx, 1);
if (result)
goto fail0;
}
dev_dbg(&i2c_imx->adapter.dev,
"<%s> transfer message: %d\n", __func__, i);
/* write/read data */
#ifdef CONFIG_I2C_DEBUG_BUS
temp = imx_i2c_read_reg(i2c_imx, IMX_I2C_I2CR);
dev_dbg(&i2c_imx->adapter.dev,
"<%s> CONTROL: IEN=%d, IIEN=%d, MSTA=%d, MTX=%d, TXAK=%d, RSTA=%d\n",
__func__,
(temp & I2CR_IEN ? 1 : 0), (temp & I2CR_IIEN ? 1 : 0),
(temp & I2CR_MSTA ? 1 : 0), (temp & I2CR_MTX ? 1 : 0),
(temp & I2CR_TXAK ? 1 : 0), (temp & I2CR_RSTA ? 1 : 0));
temp = imx_i2c_read_reg(i2c_imx, IMX_I2C_I2SR);
dev_dbg(&i2c_imx->adapter.dev,
"<%s> STATUS: ICF=%d, IAAS=%d, IBB=%d, IAL=%d, SRW=%d, IIF=%d, RXAK=%d\n",
__func__,
(temp & I2SR_ICF ? 1 : 0), (temp & I2SR_IAAS ? 1 : 0),
(temp & I2SR_IBB ? 1 : 0), (temp & I2SR_IAL ? 1 : 0),
(temp & I2SR_SRW ? 1 : 0), (temp & I2SR_IIF ? 1 : 0),
(temp & I2SR_RXAK ? 1 : 0));
#endif
if (msgs[i].flags & I2C_M_RD)
result = i2c_imx_read(i2c_imx, &msgs[i], is_lastmsg);
else {
if (i2c_imx->dma && msgs[i].len >= DMA_THRESHOLD)
result = i2c_imx_dma_write(i2c_imx, &msgs[i]);
else
result = i2c_imx_write(i2c_imx, &msgs[i]);
}
if (result)
goto fail0;
}
fail0:
/* Stop I2C transfer */
i2c_imx_stop(i2c_imx);
dev_dbg(&i2c_imx->adapter.dev, "<%s> exit with: %s: %d\n", __func__,
(result < 0) ? "error" : "success msg",
(result < 0) ? result : num);
return (result < 0) ? result : num;
}
第 13 行，调用 i2c_imx_start 函数开启 I2C 通信。
第 53 行，如果是从 I2C 设备读数据的话就调用 i2c_imx_read 函数。
第 54~59 行，向 I2C 设备写数据，如果要用 DMA 的话就使用 i2c_imx_dma_write 函数来完成写数据。如果不使用 DMA 的话就使用 i2c_imx_write 函数完成写数据。
第 66 行，I2C 通信完成以后调用 i2c_imx_stop 函数停止 I2C 通信。
i2c_imx_start、i2c_imx_read、i2c_imx_write 和 i2c_imx_stop 这些函数就是 I2C 寄存器的具体操作函数，函数内容基本这里我们就不详细的分析了。不同SOC其I2C适配器也有差异，所以读者有兴趣可自行阅读自己手上的源码并对照SOC的I2C数据手册即可。
i2c adapter驱动的probe部分内容如下：
路径：drivers/i2c/busses/i2c-imx.c
static int i2c_imx_probe(struct platform_device *pdev)
{
const struct of_device_id *of_id = of_match_device(i2c_imx_dt_ids,
&pdev->dev);
..........
/* Set up adapter data */
i2c_set_adapdata(&i2c_imx->adapter, i2c_imx);
................
/* Add I2C adapter */
ret = i2c_add_numbered_adapter(&i2c_imx->adapter);
.........
第 4 行：根据i2c_imx_dt_ids中的属性值，查找对于设备树节点。
第 8 行：初始化i2c_adapter 结构体变量。
第 11 行：将i2c_adapter 注册到系统中。
综上所述，I2C 总线驱动，或者说 I2C 适配器驱动的主要工作就是初始化 i2c_adapter 结构体变量，然后设置 i2c_algorithm 中的 master_xfer 函数。完成以后通过 i2c_add_numbered_adapter或 i2c_add_adapter 这两个函数向系统注册设置好的 i2c_adapter，这两个函
关于 I2C 的总线(控制器或适配器)驱动就讲解到这里，一般 SOC 的 I2C 总线驱动都是由半导体厂商编写的，比如 I.MX6U 的 I2C 适配器驱动 NXP 已经编写好了，这个不需要用户去编写。因此 I2C 总线驱动对我们这些 SOC 使用者来说是被屏蔽掉的，我们只要专注于 I2C 设备驱动即可。除非你是在半导体公司上班，工作内容就是写 I2C 适配器驱动。当然如果真的很感兴趣，也可以自行研究研究看看
2、 I2C设备驱动
I2C 设备驱动重点关注两个数据结构：i2c_client 和 i2c_driver，根据总线、设备和驱动模型，I2C 总线上一小节已经讲了。还剩下设备和驱动，i2c_client 就是描述设备信息的，i2c_driver 描述驱动内容，类似于 platform_driver。
i2c_client 结构体
路径：include/linux/i2c.h
struct i2c_client {
unsigned short flags; /* 标志 */
unsigned short addr; /* 芯片地址，7 位，存在低 7 位*/
char name[I2C_NAME_SIZE]; /* 名字 */
struct i2c_adapter *adapter; /* 对应的 I2C 适配器 */
struct device dev; /* 设备结构体 */
int irq; /* 中断 */
struct list_head detected; /* i2c_driver.client列表或i2c核心的userspace_devices列表的成员 */
#if IS_ENABLED(CONFIG_I2C_SLAVE)
i2c_slave_cb_t slave_cb; /*从模式的回调*/
#endif
};
一个设备对应一个 i2c_client，每检测到一个 I2C 设备就会给这个 I2C 设备分配一个i2c_client。
i2c_driver 结构体
i2c_driver 类似 platform_driver，是我们编写 I2C 设备驱动重点要处理的内容，i2c_driver 结构体定义内容如下：
路径：include/linux/i2c.h
struct i2c_driver {
unsigned int class;
int (*attach_adapter)(struct i2c_adapter *) __deprecated;
int (*probe)(struct i2c_client *, const struct i2c_device_id *);
int (*remove)(struct i2c_client *);
void (*shutdown)(struct i2c_client *);
void (*alert)(struct i2c_client *, unsigned int data);
int (*command)(struct i2c_client *client, unsigned int cmd, void *arg);
struct device_driver driver;
const struct i2c_device_id *id_table;
int (*detect)(struct i2c_client *, struct i2c_board_info *);
const unsigned short *address_list;
struct list_head clients;
};
第 11 行，当 I2C 设备和驱动匹配成功以后 probe 函数就会执行，和 platform 驱动一样。
第 29 行，device_driver 驱动结构体，如果使用设备树的话，需要设置 device_driver 的of_match_table 成员变量，也就是驱动的兼容(compatible)属性。
第 30 行，id_table 是传统的、未使用设备树的设备匹配 ID 表。
对于我们 I2C 设备驱动编写人来说，重点工作就是构建 i2c_driver，构建完成以后需要向Linux 内核注册这个 i2c_driver。
i2c_driver 注册函数为 int i2c_register_driver，此函数原型如下：
路径：drivers/i2c/i2c-core.c
int i2c_register_driver(struct module *owner, struct i2c_driver *driver)
另外 i2c_add_driver 也常常用于注册 i2c_driver，i2c_add_driver 是一个宏，定义如下：
路径：include/linux/i2c.h
#define i2c_add_driver(driver) i2c_register_driver(THIS_MODULE, driver)
i2c_add_driver 就是对 i2c_register_driver 做了一个简单的封装，只有一个参数，就是要注册的 i2c_driver。
注销 I2C 设备驱动的时候需要将前面注册的 i2c_driver 从 Linux 内核中注销掉，需要用到i2c_del_driver 函数，此函数原型如下：
路径：drivers/i2c/i2c-core.c
void i2c_del_driver(struct i2c_driver *driver)
i2c_driver注册示例代码
/* i2c 驱动的 probe 函数 */
static int xxx_probe(struct i2c_client *client,
const struct i2c_device_id *id)
{
/* 函数具体程序 */
return 0;
}
/* i2c 驱动的 remove 函数 */
static int xxx_remove(struct i2c_client *client)
{
/* 函数具体程序 */
return 0;
}
/* 传统匹配方式 ID 列表 */
static const struct i2c_device_id xxx_id[] = {
{"xxx", 0},
{}
};
/* 设备树匹配列表 */
static const struct of_device_id xxx_of_match[] = {
{ .compatible = "xxx" },
{ /* Sentinel */ }
};
/* i2c 驱动结构体 */
static struct i2c_driver xxx_driver = {
.probe = xxx_probe,
.remove = xxx_remove,
.driver = {
.owner = THIS_MODULE,
.name = "xxx",
.of_match_table = xxx_of_match,
},
.id_table = xxx_id,
};
/* 驱动入口函数 */
static int __init xxx_init(void)
{
int ret = 0;
ret = i2c_add_driver(&xxx_driver);
return ret;
}
/* 驱动出口函数 */
static void __exit xxx_exit(void)
{
i2c_del_driver(&xxx_driver);
}
module_init(xxx_init);
module_exit(xxx_exit);
第 16~19 行，i2c_device_id，无设备树的时候匹配 ID 表。
第 22~25 行，of_device_id，设备树所使用的匹配表。
第 28~37 行，i2c_driver，当 I2C 设备和 I2C 驱动匹配成功以后 probe 函数就会执行，这些和 platform 驱动一样，probe 函数里面基本就是标准的字符设备驱动那一套了。
I2C 设备和驱动匹配过程
I2C 设备和驱动的匹配过程是由 I2C core来完成的，drivers/i2c/i2c-core.c 就是 I2C 的核心部分，I2C core提供了一些与具体硬件无关的 API 函数，比如前面讲过的：
(1) i2c_adapter 注册/注销函数
int i2c_add_adapter(struct i2c_adapter *adapter)
int i2c_add_numbered_adapter(struct i2c_adapter *adap)
void i2c_del_adapter(struct i2c_adapter * adap)
(2) i2c_driver 注册/注销函数
int i2c_register_driver(struct module *owner, struct i2c_driver *driver)
int i2c_add_driver (struct i2c_driver *driver)
void i2c_del_driver(struct i2c_driver *driver)
设备和驱动的匹配过程也是由 I2C 总线完成的，I2C 总线的数据结构为 i2c_bus_type，定义在 drivers/i2c/i2c-core.c 文件，i2c_bus_type 内容如下：
路径：drivers/i2c/i2c-core.c
struct bus_type i2c_bus_type = {
.name = "i2c",
.match = i2c_device_match,
.probe = i2c_device_probe,
.remove = i2c_device_remove,
.shutdown = i2c_device_shutdown,
};
match 就是 I2C 总线的设备和驱动匹配函数，在这里就是 i2c_device_match 这个函数，此函数内容如下：
路径：drivers/i2c/i2c-core.c
static int i2c_device_match(struct device *dev, struct device_driver *drv)
{
struct i2c_client *client = i2c_verify_client(dev);
struct i2c_driver *driver;
if (!client)
return 0;
/* Attempt an OF style match */
if (of_driver_match_device(dev, drv))
return 1;
/* Then ACPI style match */
if (acpi_driver_match_device(dev, drv))
return 1;
driver = to_i2c_driver(drv);
/* match on an id table if there is one */
if (driver->id_table)
return i2c_match_id(driver->id_table, client) != NULL;
return 0;
}
第 11 行，of_driver_match_device 函数用于完成设备树设备和驱动匹配。比较 I2C 设备节点的 compatible 属性和 of_device_id 中的 compatible 属性是否相等，如果相当的话就表示 I2C设备和驱动匹配。
第 470 行，acpi_driver_match_device 函数用于 ACPI 形式的匹配。
第 476 行，i2c_match_id 函数用于传统的、无设备树的 I2C 设备和驱动匹配过程。比较 I2C设备名字和 i2c_device_id 的 name 字段是否相等，相等的话就说明 I2C 设备和驱动匹配。
三、I2C设备驱动编写流程
I2C 适配器驱动 SOC 厂商已经替我们编写好了，我们需要做的就是编写具体的设备驱动。那我们一般是如何着手写I2C设备的驱动的呢？
I2C设备信息描述

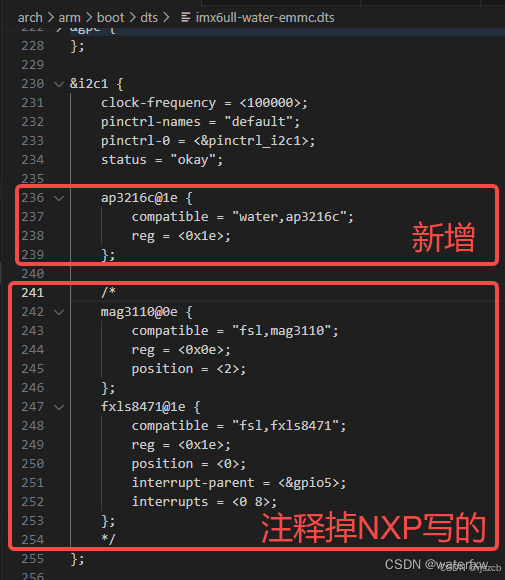

描述设备信息 分两种情况，一种是无设备树时，需要自行定义一个设备信息的结构体并初始化；另一种就是有设备树时，在设备树中新建设备节点，并配置设备信息。
(1) 未使用设备树的时候
首先肯定要描述 I2C 设备节点信息，先来看一下没有使用设备树的时候是如何在 BSP 里面描述 I2C 设备信息的，在未使用设备树的时候需要在 BSP 里面使用 i2c_board_info 结构体来描述一个具体的 I2C 设备。i2c_board_info 结构体如下：
路径：include/linux/i2c.h
struct i2c_board_info {
char type[I2C_NAME_SIZE]; /* I2C 设备名字 */
unsigned short flags; /* 标志 */
unsigned short addr; /* I2C 器件地址 */
void *platform_data;
struct dev_archdata *archdata;
struct device_node *of_node;
struct fwnode_handle *fwnode;
int irq;
};
type 和 addr 这两个成员变量是必须要设置的，一个是 I2C 设备的名字，一个是 I2C 设备的器件地址。
打开 arch/arm/mach-imx/mach-mx35_3ds.c 文件，此文件中关于 OV2640 的 I2C 设备信息描述如下：
路径：arch/arm/mach-imx/mach-mx35_3ds.c
static struct i2c_board_info mx35_3ds_i2c_camera = {
I2C_BOARD_INFO("ov2640", 0x30),
};
static struct i2c_board_info i2c0_devices[] = {
{
I2C_BOARD_INFO("ak4648", 0x12),
},
{
I2C_BOARD_INFO("r2025sd", 0x32),
},
{
I2C_BOARD_INFO("ak8975", 0x0c),
.irq = intcs_evt2irq(0x3380), /* IRQ28 */
},
{
I2C_BOARD_INFO("adxl34x", 0x1d),
.irq = intcs_evt2irq(0x3340), /* IRQ26 */
},
};
上述代码中使用 I2C_BOARD_INFO 来完成 mx35_3ds_i2c_camera 的初始化工作，I2C_BOARD_INFO 是一个宏，定义如下：
路径：include/linux/i2c.h
#define I2C_BOARD_INFO(dev_type, dev_addr) type = dev_type, .addr = (dev_addr)
可以看出，I2C_BOARD_INFO 宏其实就是设置 i2c_board_info 的 type 和 addr 这两个成员
变量，因此mx35_3ds_i2c_camera 结构体成员的主要工作就是设置 I2C 设备名字为 ov2640，ov2640 的器件地址为 0X30。
大家可以在 Linux 源码里面全局搜索 i2c_board_info，会找到大量以 i2c_board_info 定义的
I2C 设备信息，这些就是未使用设备树的时候 I2C 设备的描述方式，当采用了设备树以后就不
会再使用 i2c_board_info 来描述 I2C 设备了。
(2) 使用设备树的时候
使用设备树的时候 I2C 设备信息通过创建相应的节点就行了，比如 NXP 官方的 EVK 开发板在 I2C1 上接了 mag3110 这个磁力计芯片，因此必须在 i2c1 节点下创建 mag3110 子节点，然后在这个子节点内描述 mag3110 这个芯片的相关信息。打开 imx6ull-14x14-evk.dts 这个设备树文件，然后找到如下内容：
路径：arch/arm/boot/dts/imx6ull-14x14-evk.dts
&i2c1 {
clock-frequency = <100000>;
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_i2c1>;
status = "okay";
mag3110@0e {
compatible = "fsl,mag3110";
reg = <0x0e>;
position = <2>;
};
fxls8471@1e {
compatible = "fsl,fxls8471";
reg = <0x1e>;
position = <0>;
interrupt-parent = <&gpio5>;
interrupts = <0 8>;
};
};
第 8~12 行，向 i2c1 添加 mag3110 子节点，第 8 行“mag3110@0e”是子节点名字，“@”后面的“0e”就是 mag3110 的 I2C 器件地址。第 9 行设置 compatible 属性值为“fsl,mag3110”。
第 10 行的 reg 属性也是设置 mag3110 的器件地址的，因此值为 0x0e。I2C 设备节点的创建重点是 compatible 属性和 reg 属性的设置，一个用于匹配驱动，一个用于设置器件地址。
I2C 设备数据收发处理流程
在 5.2 小节已经说过了，I2C 设备驱动首先要做的就是初始化 i2c_driver 并向 Linux 内核
注册。当设备和驱动匹配以后 i2c_driver 里面的 probe 函数就会执行，probe 函数里面所做的就是字符设备驱动那一套了。一般需要在 probe 函数里面初始化 I2C 设备，要初始化 I2C 设备就必须能够对 I2C 设备寄存器进行读写操作，这里就要用到 i2c_transfer 函数了。
i2c_transfer 函数最终会调用 I2C 适配器中 i2c_algorithm 里面的 master_xfer 函数，对于 I.MX6U 而言就是i2c_imx_xfer 这个函数。i2c_transfer 函数原型如下：
路径：drivers/i2c/i2c-core.c
int i2c_transfer(struct i2c_adapter *adap, struct i2c_msg *msgs, int num)
我们重点来看一下 msgs 这个参数，这是一个 i2c_msg 类型的指针参数，I2C 进行数据收发
说白了就是消息的传递，Linux 内核使用 i2c_msg 结构体来描述一个消息。i2c_msg 结构体定义在 include/uapi/linux/i2c.h 文件中，结构体内容如下：
路径：include/uapi/linux/i2c.h
struct i2c_msg {
__u16 addr; /*从地址*/
__u16 flags; /* 标志 */
#define I2C_M_TEN 0x0010 /*这是一个10位芯片地址*/
#define I2C_M_RD 0x0001 /*读取数据，从从属到主*/
#define I2C_M_STOP 0x8000 /* if I2C_FUNC_PROTOCOL_MANGLING */
#define I2C_M_NOSTART 0x4000 /* if I2C_FUNC_NOSTART */
#define I2C_M_REV_DIR_ADDR 0x2000 /* if I2C_FUNC_PROTOCOL_MANGLING */
#define I2C_M_IGNORE_NAK 0x1000 /* if I2C_FUNC_PROTOCOL_MANGLING */
#define I2C_M_NO_RD_ACK 0x0800 /* if I2C_FUNC_PROTOCOL_MANGLING */
#define I2C_M_RECV_LEN 0x0400 /* length will be first received byte */
__u16 len; /*消息长度*/
__u8 *buf; /*指向消息数据的指针*/
};
除了 i2c_transfer 函数，还有另外两个I2C的API函数，这两个函数最终也都会调用i2c_transfer 函数。
I2C 数据发送函数 i2c_master_send，函数原型如下：
路径：drivers\i2c\i2c-core.c
int i2c_master_send(const struct i2c_client *client, const char *buf, int count)
I2C 数据接收函数为 i2c_master_recv，函数原型如下
路径：drivers\i2c\i2c-core.c
int i2c_master_recv(const struct i2c_client *client, char *buf, int count)
使用 i2c_transfer 函数发送数据之前要先构建好 i2c_msg，使用 i2c_transfer 进行 I2C 数据收发的示例代码如下：
/* 设备结构体 */
struct xxx_dev {
......
void *private_data; /* 私有数据，一般会设置为 i2c_client */
};
/*
- @description : 读取 I2C 设备多个寄存器数据
- @param – dev : I2C 设备
- @param – reg : 要读取的寄存器首地址
- @param – val : 读取到的数据
- @param – len : 要读取的数据长度
- @return : 操作结果
*/
static int xxx_read_regs(struct xxx_dev *dev, u8 reg, void *val, int len)
{
int ret;
struct i2c_msg msg[2];
struct i2c_client *client = (struct i2c_client *) dev->private_data;
/* msg[0]，第一条写消息，发送要读取的寄存器首地址 */
msg[0].addr = client->addr; /* I2C 器件地址 */
msg[0].flags = 0; /* 标记为发送数据 */
msg[0].buf = ® /* 读取的首地址 */
msg[0].len = 1; /* reg 长度 */
/* msg[1]，第二条读消息，读取寄存器数据 */
msg[1].addr = client->addr; /* I2C 器件地址 */
msg[1].flags = I2C_M_RD; /* 标记为读取数据 */
msg[1].buf = val; /* 读取数据缓冲区 */
msg[1].len = len; /* 要读取的数据长度 */
ret = i2c_transfer(client->adapter, msg, 2);
if(ret == 2) {
ret = 0;
} else {
ret = -EREMOTEIO;
}
return ret;
}
/*
- @description : 向 I2C 设备多个寄存器写入数据
- @param – dev : 要写入的设备结构体
- @param – reg : 要写入的寄存器首地址
- @param – buf : 要写入的数据缓冲区
- @param – len : 要写入的数据长度
- @return : 操作结果
*/
static s32 xxx_write_regs(struct xxx_dev *dev, u8 reg, u8 *buf, u8 len)
{
u8 b[256];
struct i2c_msg msg;
struct i2c_client *client = (struct i2c_client *)dev->private_data;
b[0] = reg; /* 寄存器首地址 */
memcpy(&b[1],buf,len); /* 将要发送的数据拷贝到数组 b 里面 */
msg.addr = client->addr; /* I2C 器件地址 */
msg.flags = 0; /* 标记为写数据 */
msg.buf = b; /* 要发送的数据缓冲区 */
msg.len = len + 1; /* 要发送的数据长度 */
return i2c_transfer(client->adapter, &msg, 1);
}
第2~5行：设备结构体，在设备结构体里面添加一个指向void的指针成员变量private_data，此成员变量用于保存设备的私有数据。在 I2C 设备驱动中我们一般将其指向 I2C 设备对应的i2c_client。
第 15~39行：xxx_read_regs 函数用于读取 I2C 设备多个寄存器数据。第 18 行定义了一个i2c_msg 数组，2 个数组元素，因为 I2C 读取数据的时候要先发送要读取的寄存器地址，然后再读取数据，所以需要准备两个 i2c_msg。一个用于发送寄存器地址，一个用于读取寄存器值。对于 msg[0]，将 flags 设置为 0，表示写数据。msg[0]的 addr 是 I2C 设备的器件地址，msg[0]的 buf成员变量就是要读取的寄存器地址。对于 msg[1]，将 flags 设置为 I2C_M_RD，表示读取数据。msg[1]的 buf 成员变量用于保存读取到的数据，len 成员变量就是要读取的数据长度。调用i2c_transfer 函数完成 I2C 数据读操作。
第 49~66 行：xxx_write_regs 函数用于向 I2C 设备多个寄存器写数据，I2C 写操作要比读操作简单一点，因此一个 i2c_msg 即可。数组 b 用于存放寄存器首地址和要发送的数据，第 58 行设置 msg 的 addr 为 I2C 器件地址。第 59 行设置 msg 的 flags 为 0，也就是写数据。第 61 行设置要发送的数据，也就是数组 b。第 62 行设置 msg 的 len 为 len+1，因为要加上一个字节的寄存器地址。最后通过 i2c_transfer 函数完成向 I2C 设备的写操作。
四、编写驱动，外接的一个i2c设备
1、新增设备树
当前绝大部分驱动都是基于设备树来写的，所以我们也是基于设备树编写驱动，那我们就来新增对应的节点。
新增I2C的pinctrl节点，内容如下：
（注：该节点NXP已经配置好了）
路径：arch\arm\boot\dts\imx6ull-water-emmc.dts
pinctrl_i2c1: i2c1grp {
fsl,pins = <
MX6UL_PAD_UART4_TX_DATA__I2C1_SCL 0x4001b8b0
MX6UL_PAD_UART4_RX_DATA__I2C1_SDA 0x4001b8b0
>;
};
pinctrl_i2c1 就是 I2C1 的 IO 节点，这里将 UART4_TXD 和 UART4_RXD 这两个 IO 分别复用为 I2C1_SCL 和 I2C1_SDA，电气属性都设置为 0x4001b8b0。
新增AP3216C设备节点，内容如下：
路径：arch\arm\boot\dts\imx6ull-water-emmc.dts
ap3216c@1e {
compatible = “water,ap3216c”;
reg = <0x1e>;
};
第 231 行，clock-frequency 属性为 I2C 频率，这里设置为 100KHz。
第 233 行，pinctrl-0 属性指定 I2C 所使用的 IO 为示例代码 61.5.1.1 中的 pinctrl_i2c1 子节点。
第 236 行，ap3216c 子节点，@后面的“1e”是 ap3216c 的器件地址。
第 237 行，设置 compatible 值为“water,ap3216c”。
第 238 行，reg 属性也是设置 ap3216c 器件地址的，因此 reg 设置为 0x1e。
第 242~246 行，mag3110 是个磁力计，NXP 官方的 EVK 开发板上接了 mag3110，因此 NXP在 i2c1 节点下添加了 mag3110 这个子节点。笔者的 I.MX6ULL开发板上没有用到mag3110，因此需要将此节点删除掉。
第 247~253 行，NXP 官方 EVK 开发板也接了一个 fxls8471，笔者的 I.MX6ULL开发板上同样没有此器件，所以也要将其删除掉。

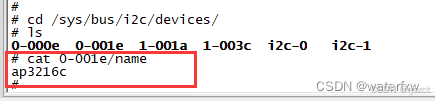

修改完设备树后，使用”make dtbs“重新编译后，使用新的dtb启动，可在”/sys/bus/i2c/devices“目录查看I2C设备，查询后如下图所示：
驱动编写
对于i2c设备，其本质也是字符设备的一种，所以我们就把它放到“drivers/char”目录下吧，当然如果实际开发项目中有要求，可自行定义路径。，在“drivers/char”目录下，新建ap3216c.c 和 ap3216creg.h 这两个文件。
路径：drivers/char/ap3216c.c
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <linux/timer.h>
#include <linux/i2c.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
#include "ap3216creg.h"
/***************************************************************
/// Copyright © 2018-2023 XINWEN Electronic Technology Co., Ltd.
/// All rights reserved.
/// @file(文件) ap3216c.c
/// @brief(简述) AP3216C驱动程序
/// @details(详情) AP3216C驱动程序
/// @version(版本) 1.0
/// @author(作者) water
/// @date(日期) 2023-06-19
/// Edit History
/// -----------------------------------------------------------
/// DATE NAME DESCRIPTION
/// 2023-07-01 water Create.
///
***************************************************************/
#define AP3216C_CNT 1
#define AP3216C_NAME "ap3216c"
struct ap3216c_dev {
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
struct device_node *nd; /* 设备节点 */
int major; /* 主设备号 */
void *private_data; /* 私有数据 */
unsigned short ir, als, ps; /* 三个光传感器数据 */
};
static struct ap3216c_dev ap3216cdev;
/*
* @description : 从ap3216c读取多个寄存器数据
* @param - dev: ap3216c设备
* @param - reg: 要读取的寄存器首地址
* @param - val: 读取到的数据
* @param - len: 要读取的数据长度
* @return : 操作结果
*/
static int ap3216c_read_regs(struct ap3216c_dev *dev, u8 reg, void *val, int len)
{
int ret;
struct i2c_msg msg[2];
struct i2c_client *client = (struct i2c_client *)dev->private_data;
/* msg[0]为发送要读取的首地址 */
msg[0].addr = client->addr; /* ap3216c地址 */
msg[0].flags = 0; /* 标记为发送数据 */
msg[0].buf = ® /* 读取的首地址 */
msg[0].len = 1; /* reg长度*/
/* msg[1]读取数据 */
msg[1].addr = client->addr; /* ap3216c地址 */
msg[1].flags = I2C_M_RD; /* 标记为读取数据*/
msg[1].buf = val; /* 读取数据缓冲区 */
msg[1].len = len; /* 要读取的数据长度*/
ret = i2c_transfer(client->adapter, msg, 2);
if(ret == 2) {
ret = 0;
} else {
printk("i2c rd failed=%d reg=%06x len=%d\n",ret, reg, len);
ret = -EREMOTEIO;
}
return ret;
}
/*
* @description : 向ap3216c多个寄存器写入数据
* @param - dev: ap3216c设备
* @param - reg: 要写入的寄存器首地址
* @param - val: 要写入的数据缓冲区
* @param - len: 要写入的数据长度
* @return : 操作结果
*/
static s32 ap3216c_write_regs(struct ap3216c_dev *dev, u8 reg, u8 *buf, u8 len)
{
u8 b[256];
struct i2c_msg msg;
struct i2c_client *client = (struct i2c_client *)dev->private_data;
b[0] = reg; /* 寄存器首地址 */
memcpy(&b[1],buf,len); /* 将要写入的数据拷贝到数组b里面 */
msg.addr = client->addr; /* ap3216c地址 */
msg.flags = 0; /* 标记为写数据 */
msg.buf = b; /* 要写入的数据缓冲区 */
msg.len = len + 1; /* 要写入的数据长度 */
return i2c_transfer(client->adapter, &msg, 1);
}
/*
* @description : 读取ap3216c指定寄存器值，读取一个寄存器
* @param - dev: ap3216c设备
* @param - reg: 要读取的寄存器
* @return : 读取到的寄存器值
*/
static unsigned char ap3216c_read_reg(struct ap3216c_dev *dev, u8 reg)
{
u8 data = 0;
ap3216c_read_regs(dev, reg, &data, 1);
return data;
#if 0
struct i2c_client *client = (struct i2c_client *)dev->private_data;
return i2c_smbus_read_byte_data(client, reg);
#endif
}
/*
* @description : 向ap3216c指定寄存器写入指定的值，写一个寄存器
* @param - dev: ap3216c设备
* @param - reg: 要写的寄存器
* @param - data: 要写入的值
* @return : 无
*/
static void ap3216c_write_reg(struct ap3216c_dev *dev, u8 reg, u8 data)
{
u8 buf = 0;
buf = data;
ap3216c_write_regs(dev, reg, &buf, 1);
}
/*
* @description : 读取AP3216C的数据，读取原始数据，包括ALS,PS和IR, 注意！
* : 如果同时打开ALS,IR+PS的话两次数据读取的时间间隔要大于112.5ms
* @param - ir : ir数据
* @param - ps : ps数据
* @param - ps : als数据
* @return : 无。
*/
void ap3216c_readdata(struct ap3216c_dev *dev)
{
unsigned char i =0;
unsigned char buf[6];
/* 循环读取所有传感器数据 */
for(i = 0; i < 6; i++)
{
buf[i] = ap3216c_read_reg(dev, AP3216C_IRDATALOW + i);
}
if(buf[0] & 0X80) /* IR_OF位为1,则数据无效 */
dev->ir = 0;
else /* 读取IR传感器的数据 */
dev->ir = ((unsigned short)buf[1] << 2) | (buf[0] & 0X03);
dev->als = ((unsigned short)buf[3] << 8) | buf[2]; /* 读取ALS传感器的数据 */
if(buf[4] & 0x40) /* IR_OF位为1,则数据无效 */
dev->ps = 0;
else /* 读取PS传感器的数据 */
dev->ps = ((unsigned short)(buf[5] & 0X3F) << 4) | (buf[4] & 0X0F);
}
/*
* @description : 打开设备
* @param - inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
* 一般在open的时候将private_data指向设备结构体。
* @return : 0 成功;其他 失败
*/
static int ap3216c_open(struct inode *inode, struct file *filp)
{
filp->private_data = &ap3216cdev;
/* 初始化AP3216C */
ap3216c_write_reg(&ap3216cdev, AP3216C_SYSTEMCONG, 0x04); /* 复位AP3216C */
mdelay(50); /* AP3216C复位最少10ms */
ap3216c_write_reg(&ap3216cdev, AP3216C_SYSTEMCONG, 0X03); /* 开启ALS、PS+IR */
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t ap3216c_read(struct file *filp, char __user *buf, size_t cnt, loff_t *off)
{
short data[3];
long err = 0;
struct ap3216c_dev *dev = (struct ap3216c_dev *)filp->private_data;
ap3216c_readdata(dev);
data[0] = dev->ir;
data[1] = dev->als;
data[2] = dev->ps;
err = copy_to_user(buf, data, sizeof(data));
return 0;
}
/*
* @description : 关闭/释放设备
* @param - filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int ap3216c_release(struct inode *inode, struct file *filp)
{
return 0;
}
/* AP3216C操作函数 */
static const struct file_operations ap3216c_ops = {
.owner = THIS_MODULE,
.open = ap3216c_open,
.read = ap3216c_read,
.release = ap3216c_release,
};
/*
* @description : i2c驱动的probe函数，当驱动与
* 设备匹配以后此函数就会执行
* @param - client : i2c设备
* @param - id : i2c设备ID
* @return : 0，成功;其他负值,失败
*/
static int ap3216c_probe(struct i2c_client *client, const struct i2c_device_id *id)
{
/* 1、构建设备号 */
if (ap3216cdev.major) {
ap3216cdev.devid = MKDEV(ap3216cdev.major, 0);
register_chrdev_region(ap3216cdev.devid, AP3216C_CNT, AP3216C_NAME);
} else {
alloc_chrdev_region(&ap3216cdev.devid, 0, AP3216C_CNT, AP3216C_NAME);
ap3216cdev.major = MAJOR(ap3216cdev.devid);
}
/* 2、注册设备 */
cdev_init(&ap3216cdev.cdev, &ap3216c_ops);
cdev_add(&ap3216cdev.cdev, ap3216cdev.devid, AP3216C_CNT);
/* 3、创建类 */
ap3216cdev.class = class_create(THIS_MODULE, AP3216C_NAME);
if (IS_ERR(ap3216cdev.class)) {
return PTR_ERR(ap3216cdev.class);
}
/* 4、创建设备 */
ap3216cdev.device = device_create(ap3216cdev.class, NULL, ap3216cdev.devid, NULL, AP3216C_NAME);
if (IS_ERR(ap3216cdev.device)) {
return PTR_ERR(ap3216cdev.device);
}
ap3216cdev.private_data = client;
return 0;
}
/*
* @description : i2c驱动的remove函数，移除i2c驱动的时候此函数会执行
* @param - client : i2c设备
* @return : 0，成功;其他负值,失败
*/
static int ap3216c_remove(struct i2c_client *client)
{
/* 删除设备 */
cdev_del(&ap3216cdev.cdev);
unregister_chrdev_region(ap3216cdev.devid, AP3216C_CNT);
/* 注销掉类和设备 */
device_destroy(ap3216cdev.class, ap3216cdev.devid);
class_destroy(ap3216cdev.class);
return 0;
}
/* 传统匹配方式ID列表 */
static const struct i2c_device_id ap3216c_id[] = {
{"water,ap3216c", 0},
{}
};
/* 设备树匹配列表 */
static const struct of_device_id ap3216c_of_match[] = {
{ .compatible = "water,ap3216c" },
{ /* Sentinel */ }
};
/* i2c驱动结构体 */
static struct i2c_driver ap3216c_driver = {
.probe = ap3216c_probe,
.remove = ap3216c_remove,
.driver = {
.owner = THIS_MODULE,
.name = "ap3216c",
.of_match_table = ap3216c_of_match,
},
.id_table = ap3216c_id,
};
/*
* @description : 驱动入口函数
* @param : 无
* @return : 无
*/
static int __init ap3216c_init(void)
{
int ret = 0;
ret = i2c_add_driver(&ap3216c_driver);
return ret;
}
/*
* @description : 驱动出口函数
* @param : 无
* @return : 无
*/
static void __exit ap3216c_exit(void)
{
i2c_del_driver(&ap3216c_driver);
}
/* module_i2c_driver(ap3216c_driver) */
module_init(ap3216c_init);
module_exit(ap3216c_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("water");
ap3216c.h内容如下：
#ifndef AP3216C_H
#define AP3216C_H
/***************************************************************
/// Copyright © 2018-2023 XINWEN Electronic Technology Co., Ltd.
/// All rights reserved.
/// @file(文件) ap3216c.h
/// @brief(简述) AP3216C寄存器地址描述头文件
/// @details(详情) AP3216C寄存器地址描述头文件
/// @version(版本) 1.0
/// @author(作者) water
/// @date(日期) 2023-06-19
/// Edit History
/// -----------------------------------------------------------
/// DATE NAME DESCRIPTION
/// 2023-07-01 water Create.
///
***************************************************************/
#define AP3216C_ADDR 0X1E /* AP3216C器件地址 */
/* AP3316C寄存器 */
#define AP3216C_SYSTEMCONG 0x00 /* 配置寄存器 */
#define AP3216C_INTSTATUS 0X01 /* 中断状态寄存器 */
#define AP3216C_INTCLEAR 0X02 /* 中断清除寄存器 */
#define AP3216C_IRDATALOW 0x0A /* IR数据低字节 */
#define AP3216C_IRDATAHIGH 0x0B /* IR数据高字节 */
#define AP3216C_ALSDATALOW 0x0C /* ALS数据低字节 */
#define AP3216C_ALSDATAHIGH 0X0D /* ALS数据高字节 */
#define AP3216C_PSDATALOW 0X0E /* PS数据低字节 */
#define AP3216C_PSDATAHIGH 0X0F /* PS数据高字节 */
修改Makefile 和Kconfig，增加AP3216C编译选项；

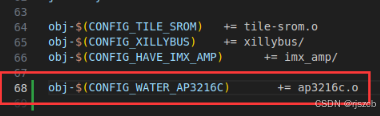

修改Makefile，末尾新增以下内容：
路径：drivers/char/Makefile
obj-$(CONFIG_WATER_AP3216C) += ap3216c.o
测试APP程序编写
新建文件ap3216c_App.c并输入以下内容：
#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "sys/ioctl.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
#include <poll.h>
#include <sys/select.h>
#include <sys/time.h>
#include <signal.h>
#include <fcntl.h>
/***************************************************************
/// Copyright © 2018-2023 XINWEN Electronic Technology Co., Ltd.
/// All rights reserved.
/// @file(文件) ap3216c_App.c
/// @brief(简述) ap3216c设备测试APP
/// @details(详情) ap3216c设备测试APP
/// @version(版本) 1.0
/// @author(作者) water
/// @date(日期) 2023-07-01
/// Edit History
/// -----------------------------------------------------------
/// DATE NAME DESCRIPTION
/// 2023-07-01 water Create.
/// 测试命令：./ap3216c_App /dev/ap3216c
***************************************************************/
/*
* @description : main主程序
* @param - argc : argv数组元素个数
* @param - argv : 具体参数
* @return : 0 成功;其他 失败
*/
int main(int argc, char *argv[])
{
int fd;
char *filename;
unsigned short databuf[3];
unsigned short ir, als, ps;
int ret = 0;
if (argc != 2) {
printf("Error Usage!\r\n");
return -1;
}
filename = argv[1];
fd = open(filename, O_RDWR);
if(fd < 0) {
printf("can't open file %s\r\n", filename);
return -1;
}
while (1) {
ret = read(fd, databuf, sizeof(databuf));
if(ret == 0) { /* 数据读取成功 */
ir = databuf[0]; /* ir传感器数据 */
als = databuf[1]; /* als传感器数据 */
ps = databuf[2]; /* ps传感器数据 */
printf("ir = %d, als = %d, ps = %d\r\n", ir, als, ps);
}
usleep(200000); /*100ms */
}
close(fd); /* 关闭文件 */
return 0;
}
//编译命令： arm-linux-gnueabihf-gcc ap3216c_App.c -o ap3216c_App
10.1 编译kernel
由于修改的驱动，我们将其编进kernel(也可单独模块编译)，运行kernel顶级目录下的编译脚本water_build_kernel.sh；或单独运行以下命令：
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_v7_water_emmc_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- all -j16

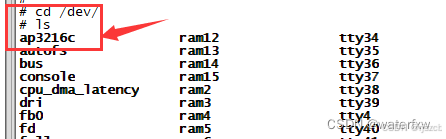

运行
扫一扫
1150
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
