基于STM32和ATH20实现OLED显示温湿度

---

什么是OLED

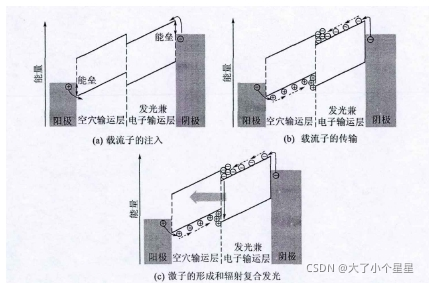

有机电致发光器件(OLED)属于低电压、高电流的双注人式发光器件，具有发光二极管的性质，所以有机电致发光器件又称之为有机电致发光二极管。当给器件施加一正向的外加偏压后，电子和空穴克服界面势垒，经由阴极和阳极注人到有机材料中，在外加电场的作用下迁移至发光层，在发光层内，当电子和空穴相遇时，由于库仑力的相互作用而形成暂态激子，由于暂态激子具有较高的能量处于不稳定态，所以一小部分激子可以通过晶格振动，将一部分能量传递给声子而消耗掉，另外的激子则发生复合，最终电子落人空穴，同时向外释放出一定的能量，而发光材料原子的最外层电子吸收这些能量后将处于激发态，当激发态的电子跃迁至基态时，向外辐射出光子，从而就产生了电致发光现象。有机电致发光器件的发光原理可以很简单的用三个步骤来说明，如图所示:

一、主要代码

main主函数

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"

#include "oled.h"
#include "gui.h"
#include "test.h"

int main(void)
{

	delay_init();	    	       //延时函数初始化
	uart_init(115200);
	IIC_Init();

	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(1);
	while(1)
	{

		//printf("温度湿度显示");
		read_AHT20_once();
		OLED_Clear(0);
		delay_ms(1500);
  }
}

添加相应的点阵字

	"温",0x00,0x00,0x23,0xF8,0x12,0x08,0x12,0x08,0x83,0xF8,0x42,0x08,0x42,0x08,0x13,0xF8,
  0x10,0x00,0x27,0xFC,0xE4,0xA4,0x24,0xA4,0x24,0xA4,0x24,0xA4,0x2F,0xFE,0x00,0x00,/*"温",0*/
	"度",
