LVS的NAT模型的简单实现

最新推荐文章于 2024-08-13 19:31:12 发布

s7827462

最新推荐文章于 2024-08-13 19:31:12 发布

阅读量133

点赞数

本文链接：https://blog.csdn.net/s7827462/article/details/118560162

版权

LVS相关术语

VS：Virtual Server，也叫Director Server、Dispatcher(调度器)。指的是负载调度的主机

RS：Real Server。VS将请求分发到后端干活的主机。

VIP：Virtual Server IP。VS接收外部的用户请求的IP；作为用户请求的目标IP地址

DIP：Director Server IP。VS与内部干活的主机通讯的IP

RIP：Real Server IP。后端干活的主机的IP

CIP：Client IP。客户端的IP

访问流程：CIP<-->VPI == DIP<-->RIP

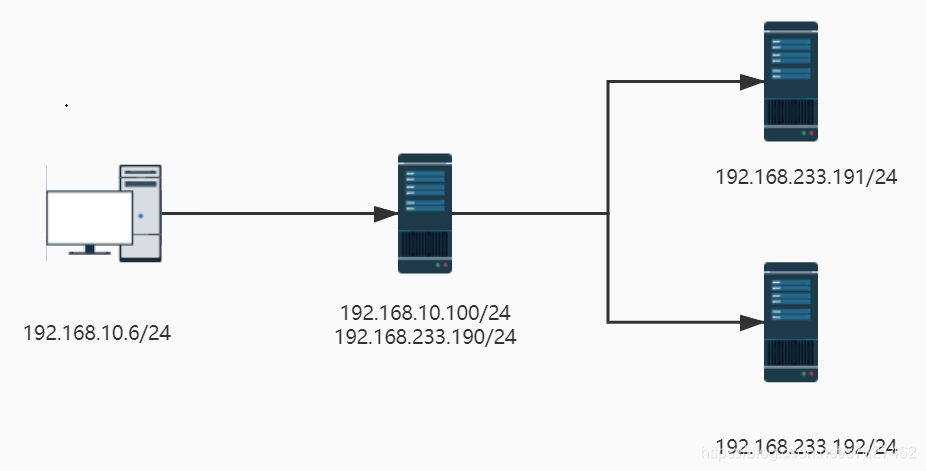

实验环境

服务器	用途
192.168.10.6	客户机
192.168.10.100 192.168.233.190	LVS服务器
192.168.233.191	RS主机1
192.168.233.192	RS主机2

实验目的

验证客户机是否能通过VS主机访问RS主机内容，并根据调度算法实现分配请求配比

实验步骤

配置网络环境

客户机与RS主机分属不同的网段，VS主机设置两个网卡分别与客户机与RS主机网络互通；

RS主机安装web服务

在RS主机安装web服务，且为区分RS1和RS2主机，web页面为显示为：

root@ubuntu-190:~# curl 192.168.233.191
this is RS1
root@ubuntu-190:~# curl 192.168.233.192
this is RS2

配置VS主机

1、打开路由转发功能

echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf

2、安装ipvsadm程序包

root@ubuntu-190:~# apt-get install ipvsadm

3、添加虚拟服务

ipvsadm -A -t 192.168.10.100:80 -s wrr  #使用加权轮询算法

4、在虚拟服务里面添加RS主机

#RS1主机权重默认为1
root@ubuntu-190:~# ipvsadm -a -t 192.168.10.100:80 -r 192.168.233.191:80 -m

#RS2主机设置权重默认为3
root@ubuntu-190:~# ipvsadm -a -t 192.168.10.100:80 -r 192.168.233.192:80 -m -w 3

#查看当前配置的虚拟服务和各个RS的权重
root@ubuntu-190:~# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.10.100:80 wrr
  -> 192.168.233.191:80           Masq    1      0          0
  -> 192.168.233.192:80           Masq    3      0          0

5、在客户机访问VS主机

root@ubuntu:~$ curl 192.168.10.100
this is RS1
root@ubuntu:~$ curl 192.168.10.100
this is RS2
root@ubuntu:~$ curl 192.168.10.100
this is RS2
root@ubuntu:~$ curl 192.168.10.100
this is RS2
root@ubuntu:~$ curl 192.168.10.100
this is RS1

实验结果

在客户机上可以通过访问VS主机访问RS主机web内容，并根据调度算法实现分配请求配比
