使用 ZTM 安全地跨互联网访问 SMB 共享文件

背景

SMB（Server Message Block）是一种网络文件共享协议，用于在网络上的计算机之间共享文件、打印机和其他资源。SMB 主要用于局域网，在局域网内能够提供高性能和低延迟的文件传输和共享服务，且不需要复杂的网络配置，适合办公室、家庭网络等场景。

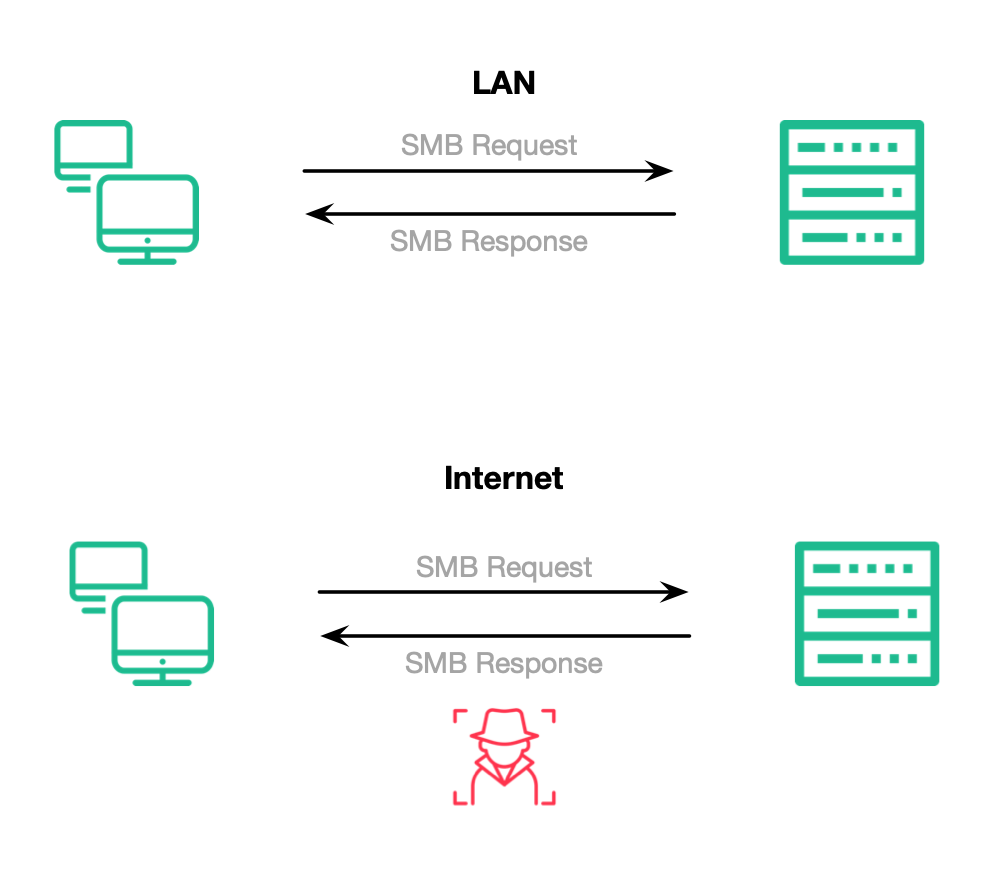

而在实际的使用中， 出于跨地域协作的考虑、远程办公的普及，需要通过互联网访问共享资源。在互联网中传输数据，安全性是首要的挑战，存在数据窃听和中间人攻击等问题。虽然 SMB 3.0 中加入数据加密传输的支持，但要求升级服务端和客户端支持 SMB 3.0 并进行复杂的加密配置。

在这篇文章中将会介绍另一种方案：使用 ZTM 传输 SMB 协议数据（ 以下简称 SMB via ZTM）实现安全的远程访问。这种方案相比 SMB 3.0 的加密传输有如下优势：

• • 简化配置过程，无需升级现有客户端和服务器。

• • 提供统一的加密和身份验证，简化管理并增强安全性。

• • 原本没有使用认证的 SMB 服务也可以通过 ZTM 的安全认证来提升安全性。

• • 提高传输效率，减少网络延迟和抖动。

• • 适用于远程办公和跨地域访问，增强灵活性和兼容性。

关于 ZTM

ZTM^[1]（Zero Trust Mesh）是一款开源的网络基础设施软件。它基于 HTTP/2 隧道构建，可以在任何类型的 IP 网络上运行，例如局域网、容器化网络和互联网等。

ZTM 可以在各种环境中使用，从连接家庭和工作场所的 2 节点个人网络，到连接全球办公室和分支机构的 10,000 节点企业网络。

ZTM 可以支持多种 CPU 架构，如 x86, ARM, MIPS, RISC-V, LoongArch 等，以及多种操作系统，如 Linux, Windows, macOS, FreeBSD, Android。

ZTM 包含了几个核心组件：

• • 流量转发程序 ZTM Agent：部署在要打通的网络，可以部署在个人计算机、服务器、边缘或者端侧设备中。用于连接 ZTM Hub 发起加密隧道，将设备的流量安全地转发到 Hub。

• • 流量转发集群 ZTM Hub：与每个 Agent 建立加密隧道，转发来自 Agent 的请求，实现多点接入和高可用性。

• • 证书管理服务器 ZTM CA：证书管理服务器。用于签发证书、吊销证书以及验证 Agent 用于访问的 TLS 证书。

方案

在实施 ZTM 时，通常需要按照以下步骤进行。步骤 1、2、3 是基础设施的搭建，每个需要接入 Hub 的网络都必须执行步骤 2 和 3。一旦接入 Hub，步骤 4 和 5 将根据需要重复执行：

1. 1. 搭建 ZTM Hub

2. 2. 为 Agent 颁发证书

3. 3. 部署 Agent 并接入 Hub

4. 4. 注册服务

5. 5. 将服务映射到本地网络

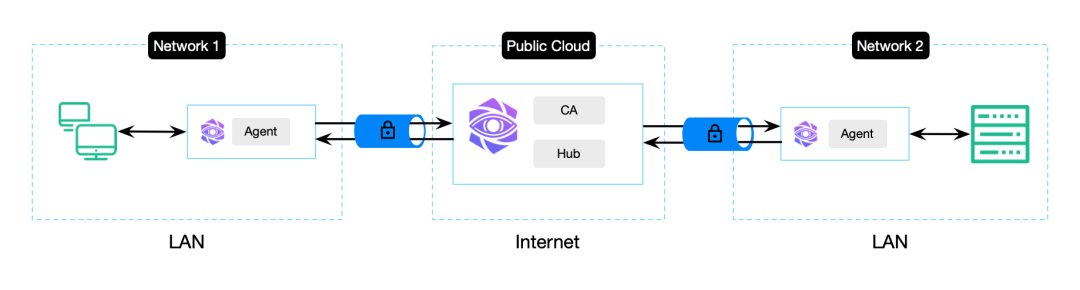

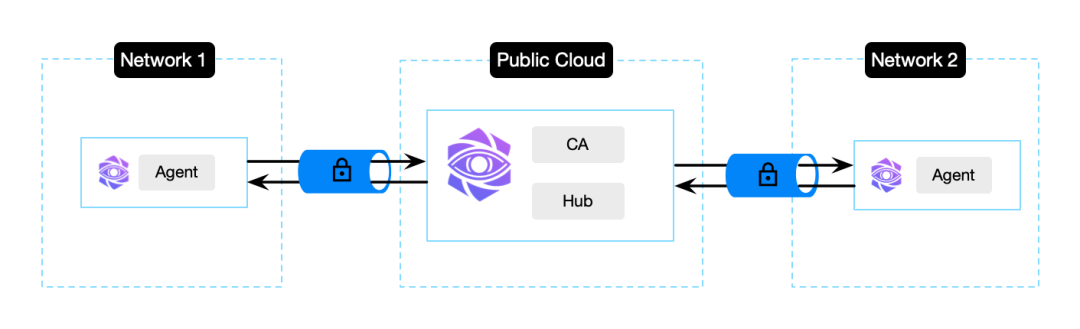

在这个 SMB via ZTM 的方案中，在 SMB 客户端和服务端所在的网络中安装 ZTM Agent。Agent 与公有云中的 ZTM Hub 建立加密的 HTTP/2 隧道。

服务端侧的 Agent 将 SMB 服务注册到 Hub；客户端侧的 Agent 将 Hub 上的服务映射到本地端口，对本地局域网内的客户端提供 SMB 服务（在下面的演示中，我们会在 SMB 客户端所在设备上安装 Agent）。

同时你应该会发现，加密隧道的建立是有 Agent 主动发起的，SMB 服务并不会直接暴露在互联网中。即使 SMB 服务本身不具备认证功能，客户端侧的 Agent 的访问仍需要使用证书完成强身份认证。

演示

在演示中我们将会用台有公网 IP 的云主机，可以购买云厂商 99 元的主机，通常都有 3-4M 的带宽，用来转发 1080P 甚至低码流的 4K 也没压力。

SMB 服务运行在我的家庭网络中，而我的电脑接入的是一个公共网络。

1. 运行 ZTM Hub

首先 ssh 到云主机，通过 ZTM CLI 安装 ZTM CA 和 Hub。当前最新的 ZTM 为 0.0.3 版本，通过下面的命令安装 CLI。

ZTM_VERSION=0.0.3

curl -sL https://github.com/flomesh-io/ztm/releases/download/v${ZTM_VERSION}/ztm-aio-v${ZTM_VERSION}-generic_linux-x86_64.tar.gz | tar -zxf -
sudo cp bin/ztm /usr/local/bin/ztm

通过命令 ztm help 可以查看 CLI 的使用方法。

通过下面的命令启动 ZTM 的 CA 服务，非常简单。

sudo ztm start ca --listen 127.0.0.1:9999

接下来是启动 Hub，默认监听在 8888 端口，同样可以通过参数 --listen 来修改，这里我们使用默认值。

sudo ztm start hub

2. 为 Agent 颁发证书

注意：json 文件中包含了公钥和密钥，请妥善保存。如若遗失，通过 ztm evict USERNAME 吊销证书，然后颁发新的证书。

ztm invite home --bootstrap 13.229.223.113:8888 --output > home.json
ztm invite macbook --bootstrap 13.229.223.113:8888 --output > macbook.json

3. SMB 服务侧部署 Agent

我在 Homelab 的 Ubuntu 虚拟机上安装 Agent，同样要先安装 CLI，然后通过 CLI 启动 Agent。默认监听在 127.0.0.1:7777，可以通过参数 --listen 来指定 0.0.0.0:7777。

sudo ztm start agent --listen 0.0.0.0:7777

该命令会将 Agent 配置为系统服务，可以通过 systemctl status ztm-agent 查看其运行状态。

4. Agent 接入 Hub

Agent 启动之后，最重要的一步就是将其连接到 ZTM Hub。这里有两种方法：命令行和 Web 界面。

方法一：使用命令行

在命令行窗口中执行下面的命令，与 Hub 建立安全隧道，命令格式 ztm join MESH_NAME --as AGENT_NAME --permit JSON_FILE。

ztm join my-hub --as smb-server --permit home.json

可通过命令 ztm get mesh 查看隧道状态。

ztm get mesh
NAME    JOINED AS   USER  HUBS                 STATUS
my-hub  smb-server  home  13.229.223.113:8888  Connected

注：通过 ztm left MESH_NAME 可以断开与 Hub 的连接。

方法二：使用 Web 界面

在浏览器中打开 http://<虚拟机 IP>:7777。

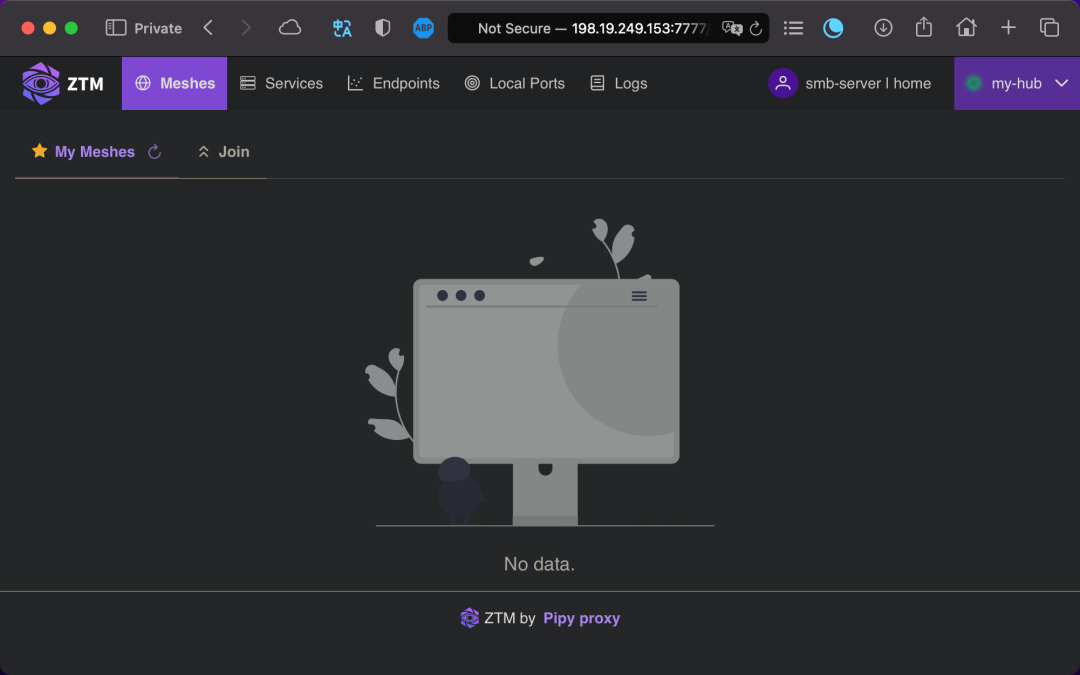

在 Meshes 标签页中点击 Join。

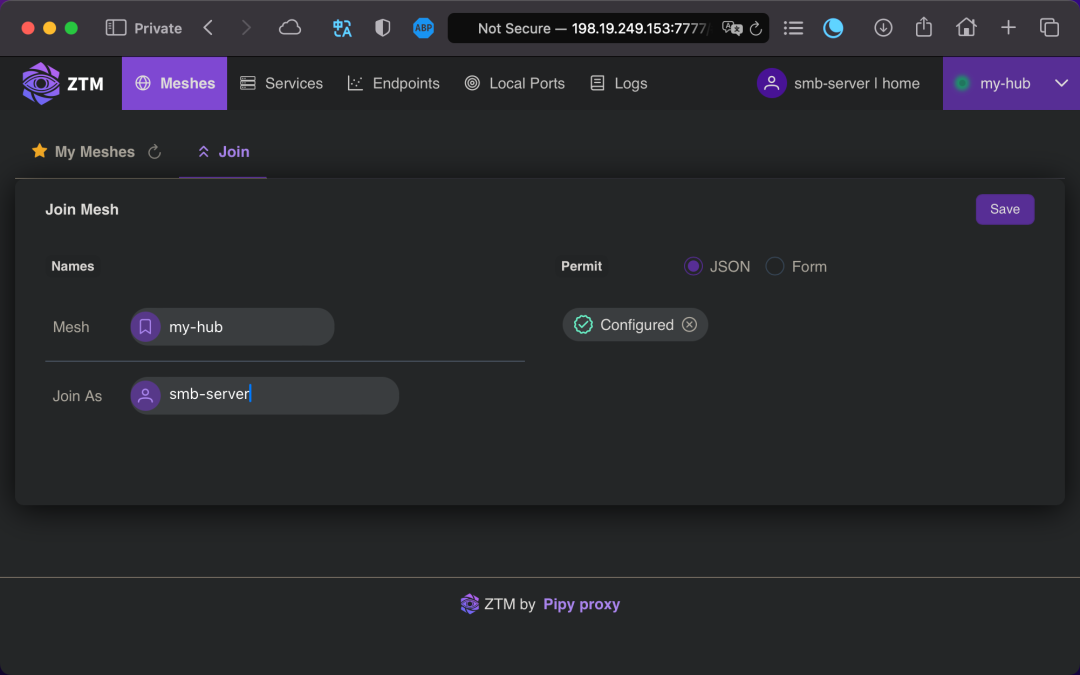

填入信息，并点击保存：

• • Mesh 输入你想要的名字，比如 my-hub

• • Permit 中点击 + 选择前面颁发的 home.json

• • Join AS 输入你想要的名字，比如 smb-server

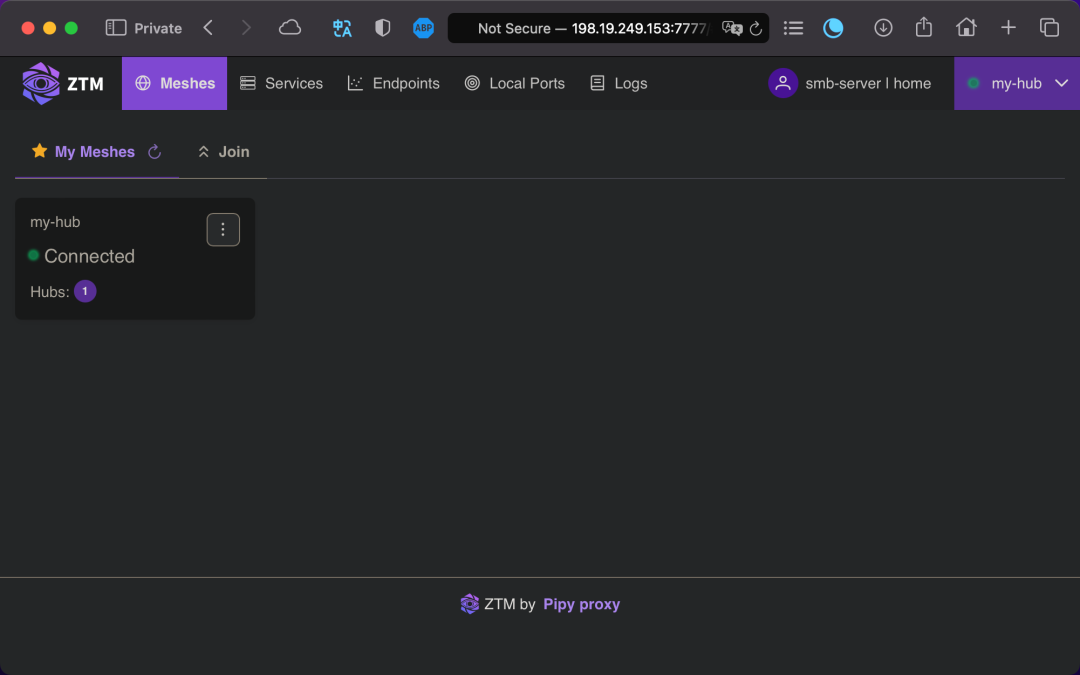

保存后在 Meshes 标签页中可以看到刚添加的 Hub，以及其状态。如果状态不是 Connected 请检查颁发的 JSON 文件的内容。

注：点击 Hub 右侧的三个点，可以修改或者断开连接。

5. 注册服务

想要从外部访问 SMB 服务，我们需要在 Agent 上将 SMB 服务注册到 Hub。同样可以使用命令行，或者 Web 界面来操作。

方法一：使用命令行

命令格式为 ztm create service PROTOCOL/SERVICE_NAME --host SERVICE_IP --port SERVICE_PORT。这里我们使用已有的 SMB 服务，默认端口 445。

ztm create service tcp/smb-server --host 192.168.11.104 --port 445

使用命令 ztm get service 可以查看注册的服务。

ztm get service
NAME            ENDPOINTS
tcp/smb-server  1

注：通过 ztm delete service PROTOCOL/SERVICE_NAME 可以注销服务。

方法二：使用 Web 界面

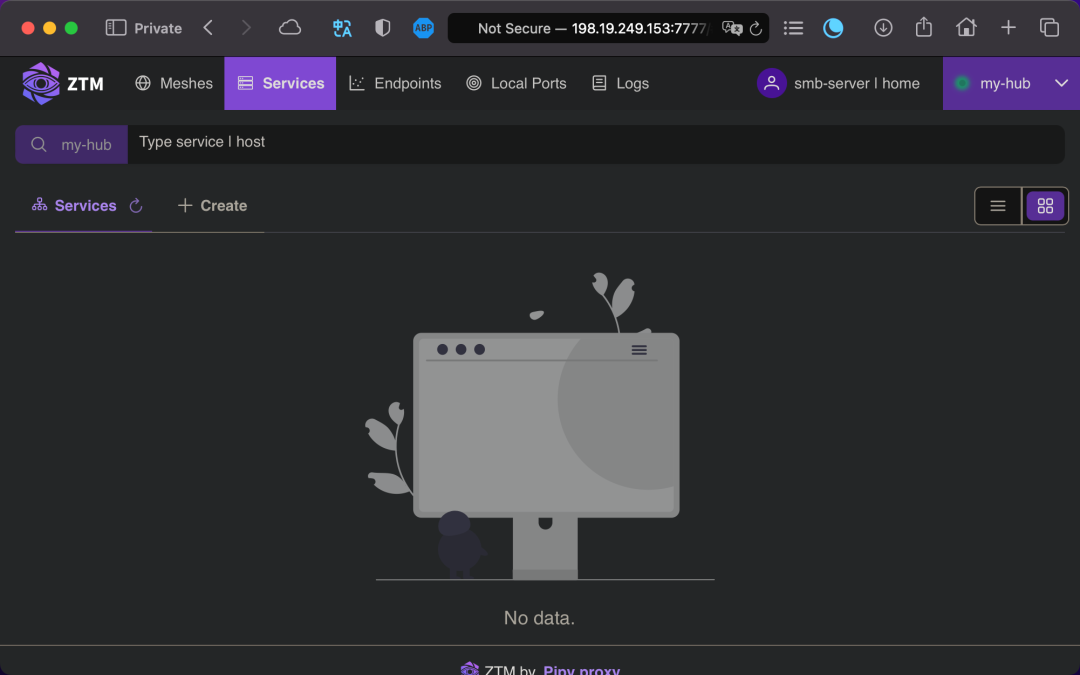

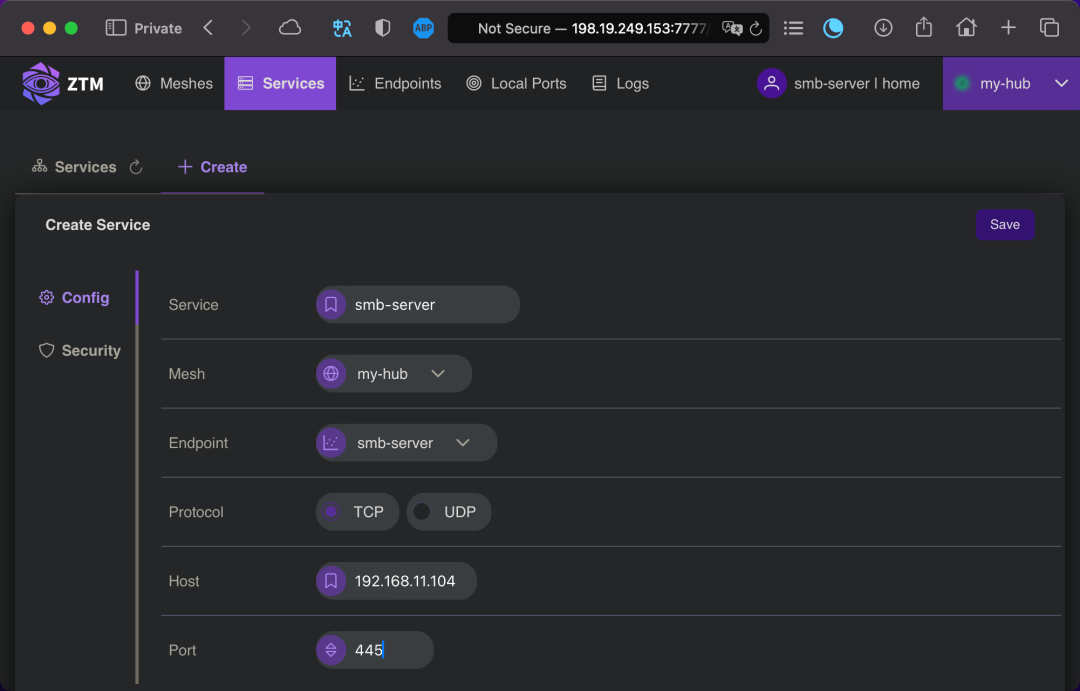

在 Services 标签页中，点击 Create。

填入服务的相关信息，然后点击 Save 保存：

• • Service 服务名，比如 smb-server

• • Protocol 协议，选择服务对应的协议 TCP

• • Host 服务地址，这里是 SMB 服务的地址 192.168.11.104

• • Port服务端口， 这里是 445

保存后，可以在 Services 标签看到创建的服务。

6. SMB 客户端侧部署 Agent

首先是安装 ZTM，可以从 这里^[2] 下载对应平台的 CLI，在 mac 平台有支持 x86 和 M 芯片的 CLI，win 平台上也有对应的 exe 下载。

我在外网的设备是一台 MacBook，下载的是 arm64 的 CLI。

curl -sL https://github.com/flomesh-io/ztm/releases/download/v0.0.3/ztm-aio-v0.0.3-macos-arm64.tar.gz | tar -zxf -
sudo cp bin/ztm /usr/local/bin/ztm

安装好 CLI 之后，执行命令启动 Agent，会自动加入系统服务。

sudo ztm start agent

7. Agent 接入 Hub

重复同样的步骤，使用前面颁发的证书 macbook.json 与 Hub 建立隧道。可以使用命令行或者 Web 界面（http://localhost:7777）来操作。这里使用命令行来完成，Web 界面的操作可以参考前面的操作。

ztm join my-hub --as macbook --permit macbook.json

检查隧道状态。

ztm get mesh
NAME    JOINED AS  USER     HUBS                 STATUS
my-hub  macbook    macbook  13.229.223.113:8888  Connected

8. 映射服务到本地

服务的映射也是两种方式：命令行和 Web 界面。

方法一：使用命令行

通过下面命令可以查看 Hub 上注册的服务。

ztm get service
NAME            ENDPOINTS
tcp/smb-server  1

服务的映射是通过创建一个本地端口来实现的，格式为 ztm create port LAN_IP/PROTOCOL/PORT --service PROTOCL/NAME。

ztm create port 127.0.0.1/tcp/1445 --service tcp/smb-server

检查创建的端口。

ztm get port
NAME                ENDPOINT  SERVICE
127.0.0.1/tcp/1445  macbook   tcp/smb-server

注：通过 ztm delete port LAN_IP/PROTOCOL/PORT 可以删除端口。

方法二：使用 Web 界面

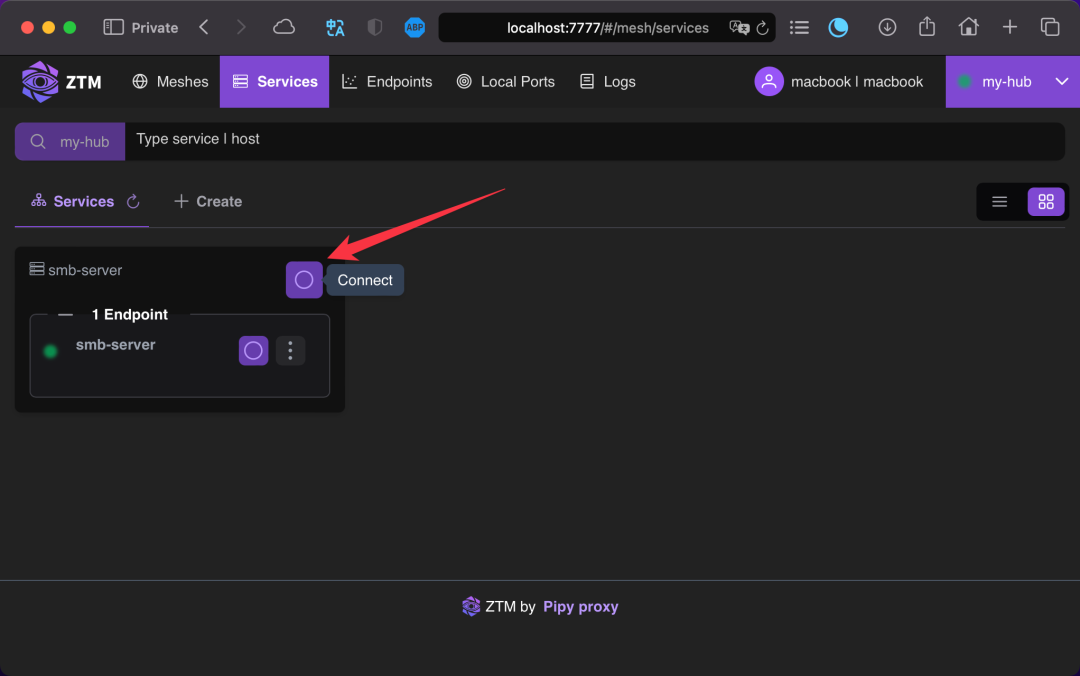

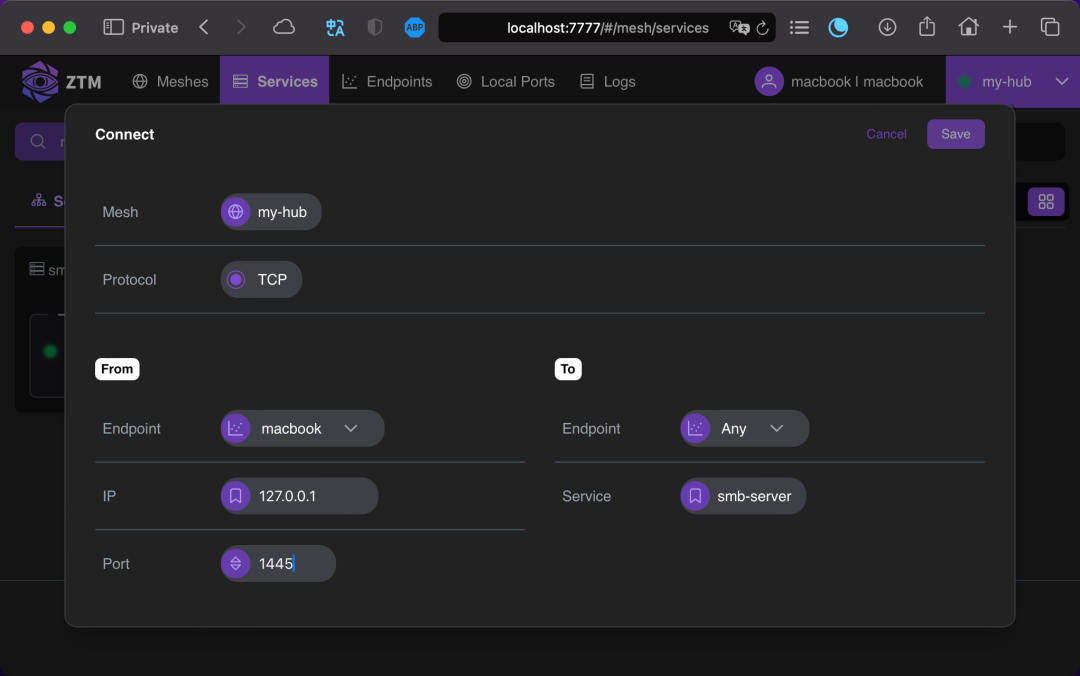

在 Services 标签页中找到发现的服务，点击服务右上角的按钮。

在弹窗中输入端口的信息。

• • IP 服务的映射地址，如果仅提供当前设备访问，选择 127.0.0.1；如果要提供给局域网的其他设备访问，输入当前设备的局域网地址。

• • Port 服务的映射端口，不能与其他端口冲突，这里我们将 smb-server 服务映射到 1445 端口。

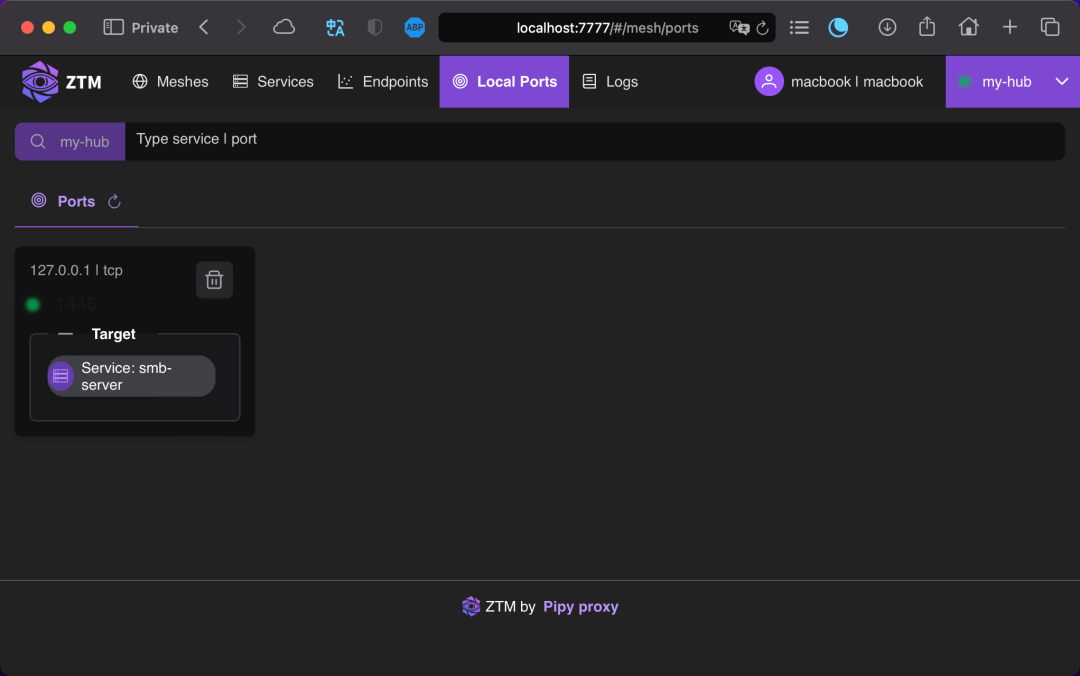

在 Local Ports 标签中可以看到创建的本地端口。

9. 测试

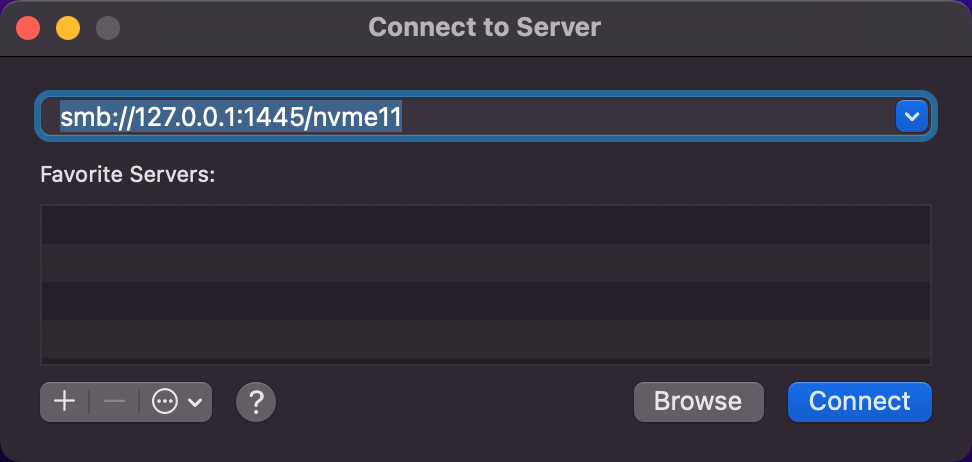

在 macOS 中打开 Finder，菜单中选择 **Go -? Connect to Server...**。在弹窗中输入 smb://127.0.0.1:1445/nvme11 启动 /nvme11 是我的 smb 服务的目录名。

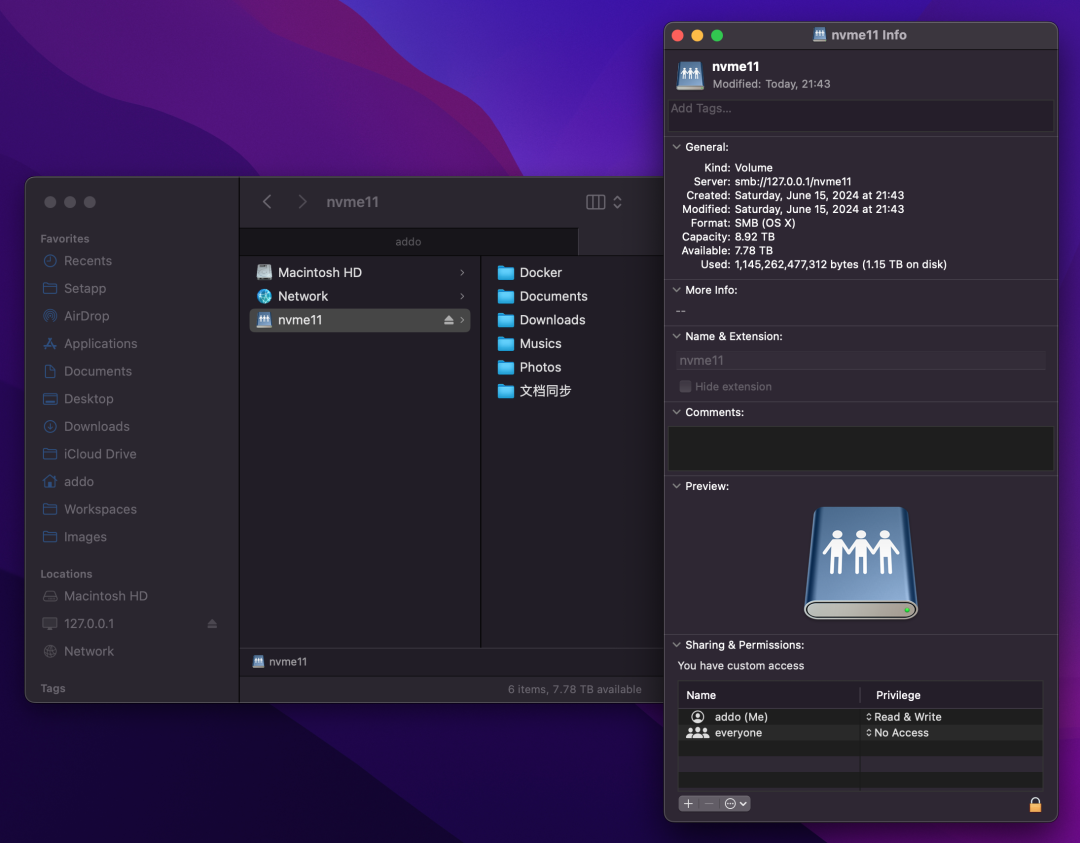

点击 Connect 后，在 Finder 侧边栏可以看到连接的 SMB 服务，查看信息可以看到其网络地址。

接下来就可以像操作本地文件系统一样管理远程 SMB 服务了。

总结

在 ZTM 环境中传输 SMB 协议数据是一种更加简单、高效和安全的解决方案，特别适合需要在广域网或不可信网络中传输数据的场景。这种方法不仅提升了原本 SMB 服务的安全性，还简化了管理和部署的复杂性。
