WIFI6 基础知识1

什么是WI-FI6（802.11ax）

1. Wi-Fi 6 是下一代 802.11ax 标准的简称。随着 Wi-Fi 标准的演进，WFA 为了便于 Wi-Fi 用户和设备厂商轻松了解其设备连接或支持的 Wi-Fi 型号，选择使用数字序号来对 Wi-Fi 重新命名。另一方面，选择新一代命名方法也是为了更好地突出 Wi-Fi 技术的重大进步，它提供了大量新功能，包括增加的吞吐量和更快的速度、支持更多的并发连接等。现在的WI-FI命名分别对应如下技术标准：



WI-FI 6的速度

计算公式：
整机速率 = 空间流数量 * 1/(Symbol + GI) * 编码方式 * 码率* 有效子载波数量

• 空间流数量：其实就是AP的天线，天线数越多，整机吞吐量越大。



• Symbol与GI：Symbol就是时域上的传输信号，相邻的两个Symbol之间需要有一定的空隙（GI），以避免 Symbol 之间的干扰。就像中国的高铁一样，每列车相当于一个 Symbol，同一个车站发出的两列车之间一定要有一个时间间隙，否则两列车就可能会发生碰撞。



• 编码方式：即调制方式，即1个Symbol里面能够承载的bit数量。



• 码率：理论上应该是按照编码方式无损传输，但实际上，传输的过程中需要加入一些用于纠错的信息码，用冗余来换取高可靠度。码率就是排除纠错码之后实际真实传输的理论码占理论值的比例。



• 有效子载波数量：类似于频域上的Symbol，一个子载波承载一个Symbol，不同调制方式及不同频宽下的子载波数量不同



• 根据以上数据，我们可以计算802.11ac跟802.11ax在HT80频宽下的单条空间流最大速率：



WI-FI6核心技术

WI-FI6除了继承了WI-FI5的所有MIMO特性之外，还增加了许多针对高密部署场景的特性。以下是WI-FI6的核心新特性：

• OFDMA频分复用技术
• DL/UL MU-MIMO技术
• 更高阶的调制技术（1024-QAM）
• 空分复用技术（SR） & BSS Coloring着色机制
• 扩展覆盖范围（ER）

OFDMA频分复用技术

在802.11ax之前，数据传输采用的是OFDM模式，即用户是通过不同时间片段区分的。在每一个时间片段里，一个用户独占所有的子载波，并且发送一个完整的数据包。此工作模式，由于一个用户独占所有子载波，导致信道资源的利用率不高。

而在802.11ax，使用的是OFDMA（且802.11ax同时支持上下行多用户模式，因此也可以称为MU-OFDMA），此技术可将子载波分配给不同用户并在OFDM系统中添加多址的方法来实现多用户复用信道资源。802.11ax 标准也仿效 LTE，将最小的子信道称为“资源单位(Resource Unit，简称 RU)”，每个 RU 当中至少包含 26 个子载波，用户是根据时频资源块 RU 区分出来的。我们首先将整个信道的资源分成一个个小的固定大小的时频资源块 RU。在该模式下，用户的数据是承载在每一个 RU 上的，故从总的时频资源上来看，每一个时间片上，有可能有多个用户同时发送。

OFDMA相比于OFDM一般有三点好处：

• 更细的信道资源分配
• 提供更好的QOS
• 更多的用户并发及更高的用户带宽

DL/UL MU-MIMO技术

MU-MIMO 使用信道的空间分集来在相同带宽上发送独立的数据流，与OFDMA 不同，所有用户都使用全部带宽，从而带来多路复用增益。在 AP 中引入 MU-MIMO 技术，同一时刻就可以实现 AP 与多个终端之间同时传输数据，大大提升了吞吐量。

SU-MIMO与MU-MIMO的区别：

常规的MIMO可以称为SU-MIMO，即“单用户多进多出”，其虽然可以通过多链路同时传输的方式，提升路由器与客户端设备之间的网络通讯速率，但在同一时间 和同一个频段内，路由器只能够与一个客户端设备通信。因此即便客户端设备不能完全占用路由器的无线带宽，那路由器也无法将剩余带宽分配给其它设备使用。

MU-MIMO技术则是在常规MIMO的基础上，添加了多用户同时通信机制，因此MU-MIMO可以将全部的无线带宽利用起来。在多用户接入的情况下，各个设备的网络延迟状况都会得到较好的改善。更重要的一点是，MU-MIMO不需要客户端设备提供支持，只要路由器本身支持MU-MIMO技术，那么其在实际使用的过程中就会生效，并通过路由器固件的设置来调整各个无线客户端设备的带宽分配。

DL MU-MIMO技术

MU-MIMO 在 802.11ac 就已经引入，但只支持 DL 4x4 MU-MIMO（下行）。在802.11ax 中进一步增加了 MU-MIMO 数量，可支持 DL 8x8 MU-MIMO，借助 DL OFDMA技术（下行），可同时进行 MU-MIMO 传输和分配不同 RU 进行多用户多址传输，既增加了系统并发接入量，又均衡了吞吐量。

UL MU-MIMO技术

UL MU-MIMO（上行）是 802.11ax 中引入的一个重要特性。802.11ac 及之前的 802.11 标准都是 UL SU-MIMO，即只能接受一个用户发来的数据，多用户并发场景效率较低，802.11ax 支持 UL MU-MIMO 后，借助 UL OFDMA 技术（上行），可同时进行 MU-MIMO 传输和分配不同 RU 进行多用户多址传输

以下是OFDMA与MU-MIMO的对比：

OFDMA	MU-MIMO
提高效率	提升容量
降低时延	每用户速率更高
最适合低带宽应用	最适合高带宽应用
最适合小包报文传输	最适合大包报文传输

WI-FI6核心技术

WI-FI6除了继承了WI-FI5的所有MIMO特性之外，还增加了许多针对高密部署场景的特性。以下是WI-FI6的核心新特性：

• OFDMA频分复用技术
• DL/UL MU-MIMO技术
• 更高阶的调制技术（1024-QAM）
• 空分复用技术（SR） & BSS Coloring着色机制
• 扩展覆盖范围（ER）

更高阶的调制技术（1024-QAM）

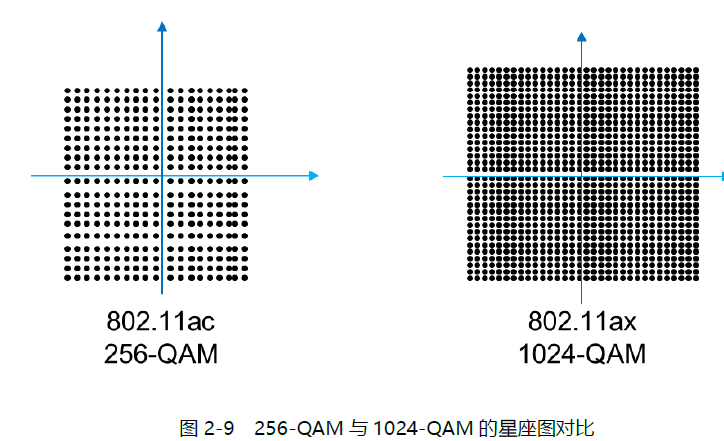

802.11ax 标准的主要目标是 增加 系统容量 ，降低时延 ，提高多用户高密 场景 下的效率，但更好的效率与更快的速度并不互斥。 802.11ac 采用的256-QAM正交幅度调制，每个符号传输8bit数据（2^8 =256），802.11ax 将采用1024-QAM正交幅度调制，每个符号位传输10bit 数据（ 2^10=1024）。即相对于802.11ac来说，802.11ax的单条空间流数据吞吐量又提高了25%。

PS:在802.11ax中成功使用1024-QAM调制取决于信道条件，该调制对信道的质量要求高于其他调制类型。

空分复用技术(SR) & BSS Coloring 着色机制

Wi-Fi 射频的传输原理是在任何指定时间内，一个信道上只允许一个用户传输数据，如果 Wi-Fi AP 和客户端在同一信道上侦听到有其他 802.11 无线电传输，则会自动进行冲突避免，推迟传输，因此每个用户都必须轮流使用。

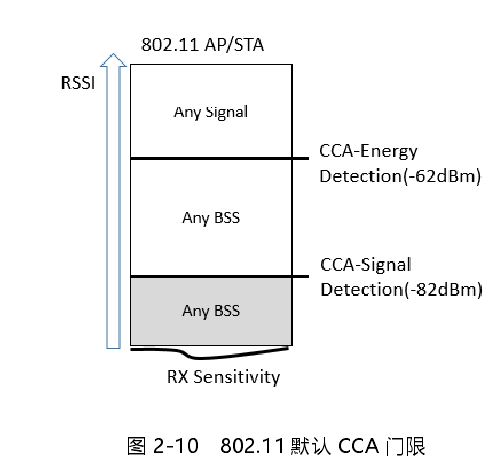

802.11ac 及之前的标准，通常采用动态调整 CCA 门限的机制来改善同频信道间的干扰，通过识别同频干扰强度，动态调整 CCA 门限，忽略同频弱干扰信号实现同频并发传输，提升系统吞吐容量。

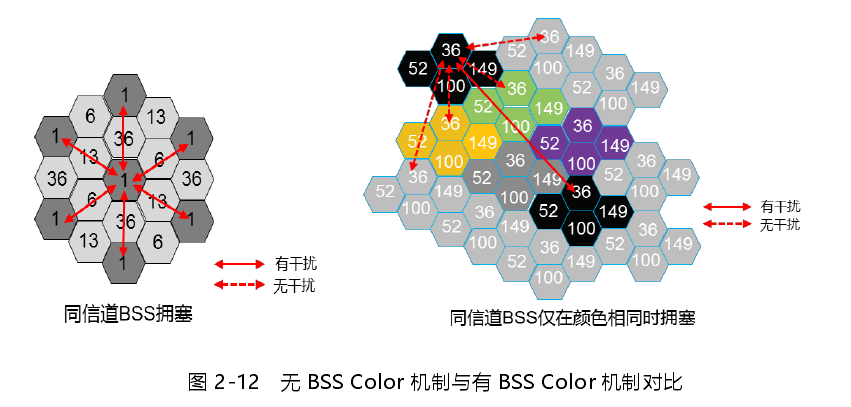

802.11ax 中引入了一种新的同频传输识别机制，叫 BSS Coloring 着色机制，在 PHY报文头中添加 BSS color 字段对来自不同 BSS 的数据进行“染色”，为每个通道分配一种颜色，该颜色标识一组不应干扰的基本服务集（BSS），接收端可以及早识别同频传输干扰信号并停止接收，避免浪费收发机时间。如果颜色相同，则认为是同一 BSS 内的干扰信号，发送将推迟；如果颜色不同，则认为两者之间无干扰，两个 Wi-Fi 设备可同信道同频并行传输。

以这种方式设计的网络，那些具有相同颜色的信道彼此相距很远，此时我们再利用动态CCA 机制将这种信号设置为不敏感，就可以基本避免同频段之间相互干扰。

扩展覆盖范围（ER)

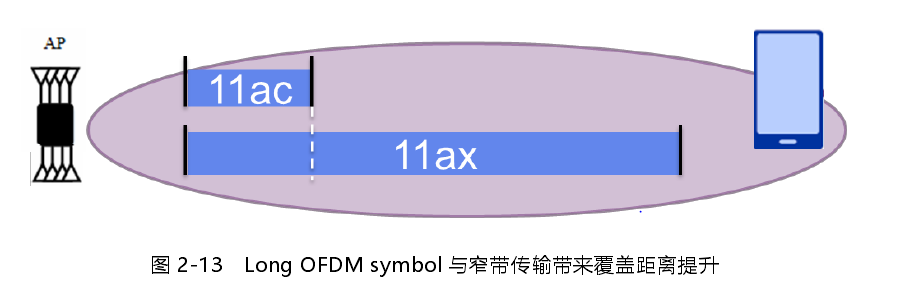

由于 802.11ax 标准采用的是 Long OFDM symbol 发送机制，每次数据发送持续时间从原来的 3.2us 提升到 12.8us，更长的发送时间可降低终端丢包率；另外 802.11ax 最小可仅使用 2MHz 频宽进行窄带传输，有效降低频段噪声干扰，提升了终端接受灵敏度，增加了覆盖距离。
