1、接口方式介绍
接口方式：并行接口方式（8080、6080）
串行SPI接口方式（3线、4线）
IIC接口方式（2线）
注：本代码使用的是8080的并行接口方式，选择的开发板为正点原子stm32f103开发板
2、OLED模块的信号线
CS：OLED 片选信号。
WR：向 OLED 写入数据。
RD：从 OLED 读取数据。
D[7：0]：8 位双向数据线。
RST(RES)：硬复位 OLED。
DC：命令/数据标志（0读写命令，1读写数据）
3、OLED模块读写过程（针对8080的并行接口方式）
先根据需要写入/读取数据的类型，设置DC为高（读写数据）/低（读写命令），然后拉低CS（片选信号），再选中SSD1306，然后根据具体是读数据还是写数据，将WR/RD置位为低，然后再RD的上升沿，将数据锁存到数据线D[7:0]上，在WR的上升沿，将数据写入到SSD1306里面。
SSD1306的8080并行接口写时序图如下：
SSD1306的8080并行接口读时序图如下：
4、OLED模块的显存
SSD1306显存大小：12864bit大小，分成了8页，相当于每页1288bit大小
存放格式如下：
[0] 0 1 2 3 … 127
[1] 0 1 2 3 … 127
[2] 0 1 2 3 … 127
[3] 0 1 2 3 … 127
[4] 0 1 2 3 … 127
[5] 0 1 2 3 … 127
[6] 0 1 2 3 … 127
[7] 0 1 2 3 … 127
在实际的代码实现中，可以在stm32内部建立一个buffer缓存区（128*8bit），每次修改的时候只是修改stm32的buffer缓存区，然后在修改完成之后，再一次性的将buffer缓存区的内容写入到OLED的GRAM中即可

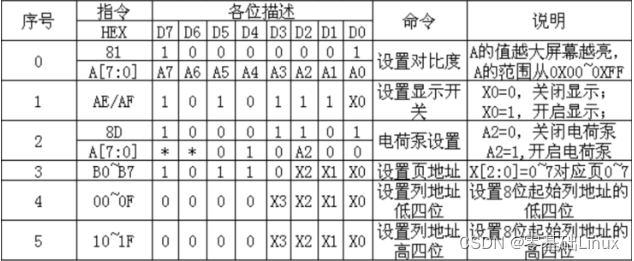

5、OLED模块SSD1306命令格式
6、OLED模块初始化过程
SSD1306的初始化过程：
复位SSD1306——驱动IC初始化代码——开启显示——清0显存——开始显示
OLED显示过程：
设置stm32的IO与OLED模块相连接——初始化OLED模块——编写函数将字符显示在OLED屏幕上
7、硬件设计
由于模块的集成化，在实际使用中只需要将对应的OLED模块插在对应的接口即可。
OLED与stm32的IO口对应关系：
OLED_CS 对应 PD6
OLED_RST 对应 PG15
OLED_RS 对应 PD3
OLED_WR 对应 PG14
OLED_RD 对应 PG13
OLED_D[7：0]对应 PC[7：0]
8、软件设计
主要是编写3个文件，一个oled.c文件，一个oled.h头文件，一个main.c主函数文件
oled.c：包含以下几个部分
OLED_Init（初始化SSD1306）
OLED_Refresh（更新到oled屏幕）
OLED_ShowString（字符串显示函数）
OLED_ShowNum（数字显示函数）
OLED_WR_Byte（向SSD1306写入一个字节）
OLED_ShowChar（在指定位置显示字符）
oled.h：包含OLED端口的定义、一些变量的宏定义以及oled.c中的函数的定义
main.c：代码主要实现OLED的显示功能，调用初始化函数，调用显示函数，调用更新函数，完成OLED的显示功能
8、主要代码实现
main.c
#include "led.h"
#inlcude "oled.h"
#include "sys.h"
int main(void)
{
u8 t;
OLED_Init(); //初始化OLED
OLED_ShowString(0,0,"ALIENTEK",24);
OLED_ShowString(0,24, "0.96' OLED TEST",16);
OLED_ShowString(0,40,"ATOM 2015/1/14",12);
OLED_ShowString(0,52,"ASCII:",12);
OLED_ShowString(64,52,"CODE:",12);
OLED_Refresh_Gram(); //¸更新显示到OLED
t=' ';
while(1)
{
OLED_ShowChar(48,48,t,16,1);//显示ASCII字符
OLED_Refresh_Gram();
t++;
if(t>'~')t=' ';
OLED_ShowNum(103,48,t,3,16);//显示ASCII字符的码值
delay_ms(500);
LED0=!LED0;
}
}
oled.c
#include "oled.h"
#include "stdlib.h"
//OLED的显存
//存放格式如下：
//[0]0 1 2 3 ... 127
//[1]0 1 2 3 ... 127
//[2]0 1 2 3 ... 127
//[3]0 1 2 3 ... 127
//[4]0 1 2 3 ... 127
//[5]0 1 2 3 ... 127
//[6]0 1 2 3 ... 127
//[7]0 1 2 3 ... 127
u8 OLED_GRAM[128][8];
//更新到OLED屏幕
void OLED_Refresh_Gram(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
OLED_WR_Byte (0xb0+i,OLED_CMD); //设置页地址
OLED_WR_Byte (0x00,OLED_CMD); //设置显示位置——列低地址
OLED_WR_Byte (0x10,OLED_CMD); //设置显示位置——列高地址
for(n=0;n<128;n++)
{
OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);
}
}
}
/*向SSD1306写入一个字节
**dat：要写入的数据/命令
**cmd：数据/命令指令，0命令，1指令
*/
void OLED_WR_Byte(u8 dat,u8 cmd)
{
DATAOUT(dat);
OLED_RS=cmd;
OLED_CS=0;
OLED_WR=0;
OLED_WR=1;
OLED_CS=1;
OLED_RS=1;
}
//开启OLED显示
void OLED_Display_On(void)
{
OLED_WR_Byte(0X8D,OLED_CMD); //SET DCDC命令
OLED_WR_Byte(0X14,OLED_CMD); //DCDC ON
OLED_WR_Byte(0XAF,OLED_CMD); //DISPLAY ON
}
//关闭OLED显示
void OLED_Display_Off(void)
{
OLED_WR_Byte(0X8D,OLED_CMD); //SET DCDC命令
OLED_WR_Byte(0X10,OLED_CMD); //DCDC OFF
OLED_WR_Byte(0XAE,OLED_CMD); //DISPLAY OFF
}
//清屏函数
void OLED_Clear(void)
{
u8 i,n;
for(i=0;i<8;i++)for(n=0;n<128;n++)OLED_GRAM[n][i]=0X00;
OLED_Refresh_Gram();//更新显示
}
/*画点函数
**x：0~127
**y：0~63
**t:1 填充 0清空
*/
void OLED_DrawPoint(u8 x,u8 y,u8 t)
{
u8 pos,bx,temp=0;
if(x>127||y>63)return;//超出范围了
pos=7-y/8;
bx=y%8;
temp=1<<(7-bx);
if(t)
{
OLED_GRAM[x][pos]|=temp;
}
else
{
OLED_GRAM[x][pos]&=~temp;
}
}
//x1,y1,x2,y2 填充区域的对角坐标
//确保x1<=x2；y1<=y2；0<=x1<=127；0<=y1<=63
//dot:0 清空 1填充
void OLED_Fill(u8 x1,u8 y1,u8 x2,u8 y2,u8 dot)
{
u8 x,y;
for(x=x1;x<=x2;x++)
{
for(y=y1;y<=y2;y++)OLED_DrawPoint(x,y,dot);
}
OLED_Refresh_Gram();//更新显示
}
/*在指定位置显示一个字符，包括部分字符
**x:0~127
**y:0~6
**mode:0 反白显示 1正常显示
**size:选择字体 12/16/24
*/
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode)
{
u8 temp,t,t1;
u8 y0=y;
u8 csize=(size/8+((size%8)?1:0))*(size/2); //得到字体一个字符对应点阵集所占的字节数
chr=chr-' ';//得到偏移后的值
for(t=0;t<csize;t++)
{
if(size==12)temp=asc2_1206[chr][t]; //调用1206字体
else if(size==16)temp=asc2_1608[chr][t]; //调用1608字体
else if(size==24)temp=asc2_2412[chr][t]; //调用2412字体
else return; //没有的字库
for(t1=0;t1<8;t1++)
{
if(temp&0x80)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp<<=1;
y++;
if((y-y0)==size)
{
y=y0;
x++;
break;
}
}
}
}
//m^n函数
u32 mypow(u8 m,u8 n)
{
u32 result=1;
while(n--)result*=m;
return result;
}
/*
**显示2个数字
**x,y：起点坐标
**len：数字的位数
**size：字体大小
**mode：模式，0填充模式，1叠加模式
**num：数值（0~4294967295）
*/
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size)
{
u8 t,temp;
u8 enshow=0;
for(t=0;t<len;t++)
{
temp=(num/mypow(10,len-t-1))%10;
if(enshow==0&&t<(len-1))
{
if(temp==0)
{
OLED_ShowChar(x+(size/2)*t,y,' ',size,1);
continue;
}else enshow=1;
}
OLED_ShowChar(x+(size/2)*t,y,temp+'0',size,1);
}
}
/*
**显示字符串
**x,y：起点坐标
**size：字体大小
**（*p）:字符串起始地址
void OLED_ShowString(u8 x,u8 y,const u8 *p,u8 size)
{
while((*p<='~')&&(*p>=' '))//判断是不是非法字符
{
if(x>(128-(size/2))){x=0;y+=size;}
if(y>(64-size)){y=x=0;OLED_Clear();}
OLED_ShowChar(x,y,*p,size,1);
x+=size/2;
p++;
}
}
//初始化SSD1306
void OLED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_GPIOD|RCC_APB2Periph_GPIOG, ENABLE); //使能PC，D，G端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3|GPIO_Pin_6; //PD3,PD6推挽输出
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz
GPIO_Init(GPIOD, &GPIO_InitStructure); //初始化GPIOD3,6
GPIO_SetBits(GPIOD,GPIO_Pin_3|GPIO_Pin_6); //PD3,PD6 输出高
GPIO_InitStructure.GPIO_Pin =0xFF; //PC0~7 OUTÍÆÍìÊä³ö
GPIO_Init(GPIOC, &GPIO_InitStructure);
GPIO_SetBits(GPIOC,0xFF); //PC0~7Êä³ö¸ß
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15; //PG13,14,15 OUT推挽输出
GPIO_Init(GPIOG, &GPIO_InitStructure);
GPIO_SetBits(GPIOG,GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15); //PG13,14,15 OUT 输出高
OLED_CS=1;
OLED_RS=1;
OLED_RST=0;
delay_ms(100);
OLED_RST=1;
OLED_WR_Byte(0xAE,OLED_CMD); //关闭显示
OLED_WR_Byte(0xD5,OLED_CMD); //设置时钟分频因子，振荡频率
OLED_WR_Byte(80,OLED_CMD); //[3:0],分频因子；[7:4]，振荡频率
OLED_WR_Byte(0xA8,OLED_CMD); //设置驱动路数
OLED_WR_Byte(0X3F,OLED_CMD); //默认0x3F(1/64)
OLED_WR_Byte(0xD3,OLED_CMD); //设置显示偏移
OLED_WR_Byte(0X00,OLED_CMD); //默认为0
OLED_WR_Byte(0x40,OLED_CMD); //设置开始显示行 [5:0]，行数
OLED_WR_Byte(0x8D,OLED_CMD); //电荷泵设置
OLED_WR_Byte(0x14,OLED_CMD); //bit2，开启/关闭
OLED_WR_Byte(0x20,OLED_CMD); //设置内存地址模式
OLED_WR_Byte(0x02,OLED_CMD); //[1:0]，00列地址模式，01行地址模式，10页地址模式，默认10
OLED_WR_Byte(0xA1,OLED_CMD); //段重定义设置，bit0:0,0->0;1,0->127;
OLED_WR_Byte(0xC0,OLED_CMD); //设置COM扫描方向，bit3:0,普通模式；1，重定义模式
OLED_WR_Byte(0xDA,OLED_CMD); //设置COM硬件引脚配置
OLED_WR_Byte(0x12,OLED_CMD); //[5:4]配置
OLED_WR_Byte(0x81,OLED_CMD); //对比度设置
OLED_WR_Byte(0xEF,OLED_CMD); //1~255;默认0x7F（亮度设置，越大越亮）
OLED_WR_Byte(0xD9,OLED_CMD); //设置预充电周期
OLED_WR_Byte(0xf1,OLED_CMD); //[3:0],PHASE 1;[7:4],PHASE 2;
OLED_WR_Byte(0xDB,OLED_CMD); //设置VCOMH 电压倍率
OLED_WR_Byte(0x30,OLED_CMD); //[6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc;
OLED_WR_Byte(0xA4,OLED_CMD); //全局显示开启；bit0:1，开启；0，关闭；（白屏/黑屏）
OLED_WR_Byte(0xA6,OLED_CMD); //设置显示方式；bit0:1，反相显示；0，正常显示
OLED_WR_Byte(0xAF,OLED_CMD); //开启显示
OLED_Clear();
}
oled.h
#ifndef _OLED_H
#define _OLED_H
#include "sys.h"
#include "stdlib.h"
/*
*OLED端口定义
*/
#define OLED_CS PDout(6)
#define OLED_RST PGout(15)
#define OLED_RS PDout(3)
#define OLED_WR PGout(14)
#define OLED_RD PGout(13)
#define DATAOUT(x) GPIO_Write(GPIOC, x); //输出
#define OLED_CMD 0 //写命令
#define OLED_DATA 1 //写数据
//OLED控制函数定义
void OLED_WR_Byte(u8 dat,u8 cmd);
void OLED_Display_On(void);
void OLED_Display_Off(void);
void OLED_Refresh_Gram(void);
void OLED_Init(void);
void OLED_Clear(void);
void OLED_DrawPoint(u8 x,u8 y,u8 t);
void OLED_Fill(u8 x1,u8 y1,u8 x2,u8 y2,u8 dot);
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode);
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size);
void OLED_ShowString(u8 x,u8 y,const u8 *p,u8 size);
#endif
