【MySQL技术内幕】27-B+树索引的分裂

B+树索引页的分裂并不总是从页的中间记录开始,这样可能会导致页空间的浪费。原因参考https://blog.csdn.net/shenchaohao12321/article/details/83243314
InnoDB存储引擎的 Page Header中有以下几个部分用来保存插入的顺序信息:

• PAGE_LAST_INSERT
• PAGE_DIRECTION
• PAGE_N_DIRECTION

通过这些信息, InnoDB存储引擎可以决定是向左还是向右进行分裂,同时决定将分裂点记录为哪一个。若插入是随机的,则取页的中间记录作为分裂点的记录,这和之前介绍的相同。若往同一方向进行插入的记录数量为5,并且目前已经定位(cursor)到的记录(InnoDB存储引擎插入时,首先需要进行定位,定位到的记录为待插人记录的前条记录)之后还有3条记录,则分裂点的记录为定位到的记录后的第三条记录,否则分裂点记录就是待插入的记录。
来看一个向右分裂的例子,并且定位到的记录之后还有3条记录,则分裂点记录如图所示。

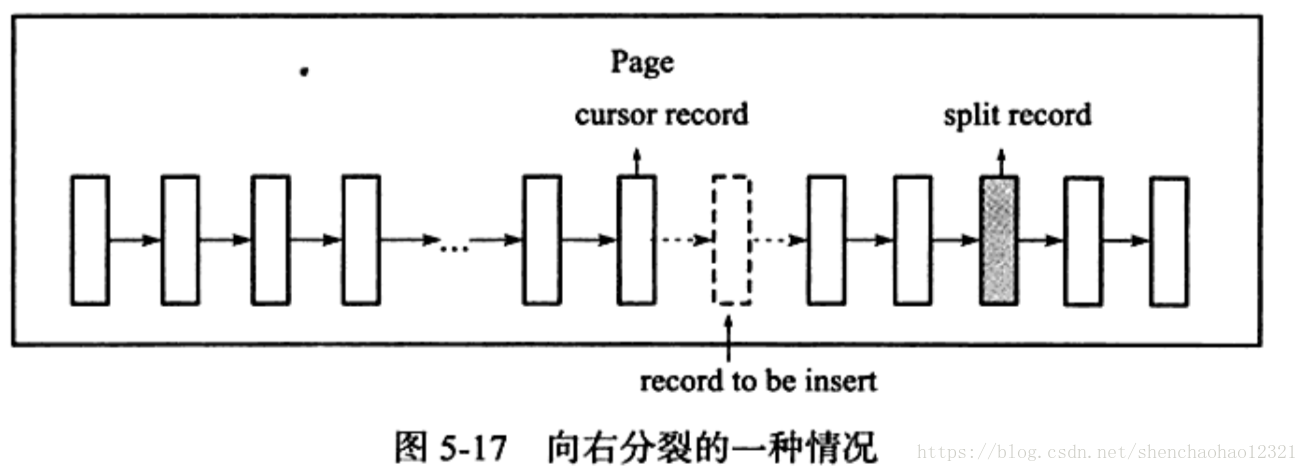

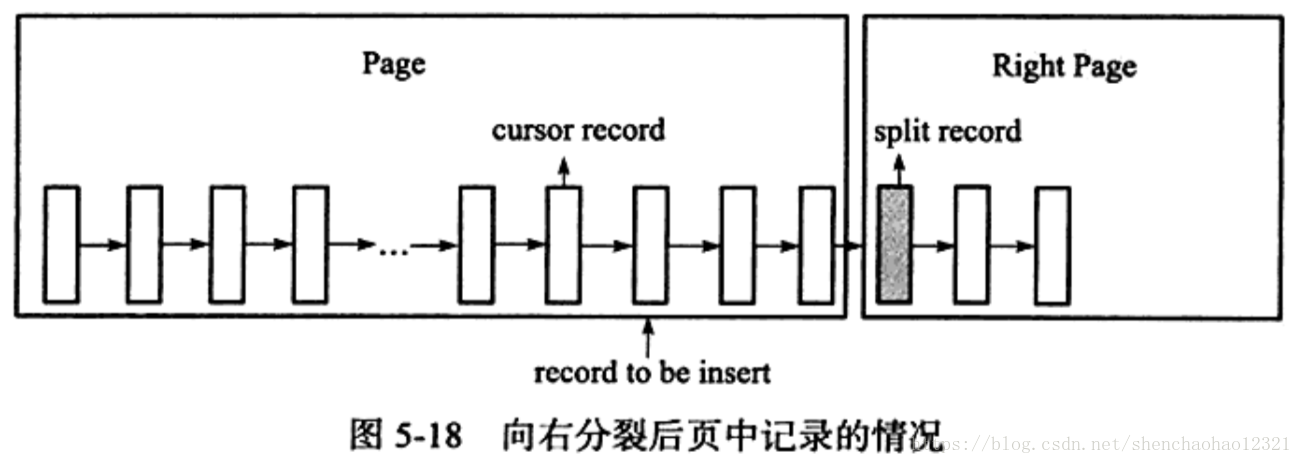

图5-17向右分裂且定位到的记录之后还有3条记录, split record为分裂点记录最终向右分裂得到如图5-18所示的情况。

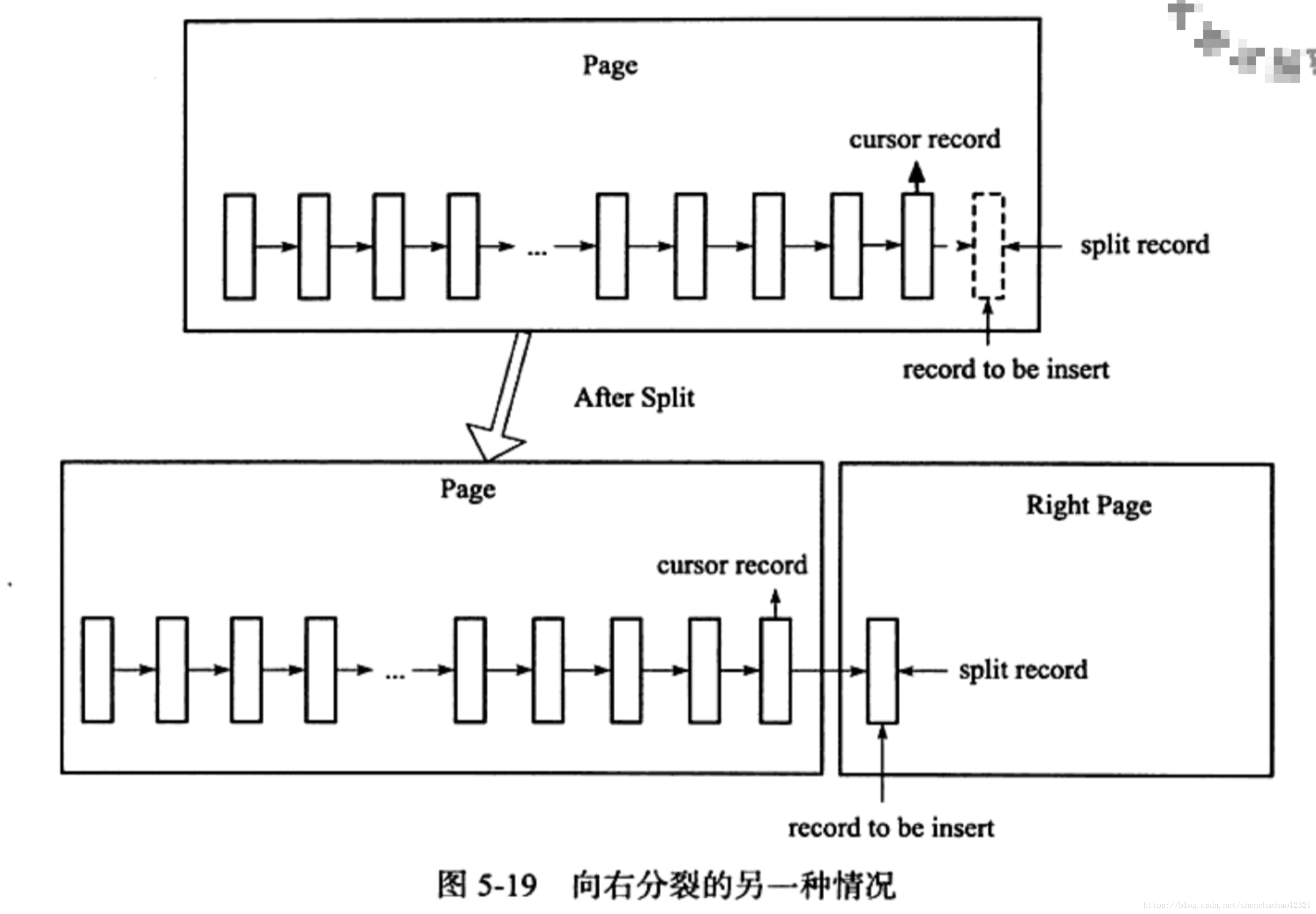

对于图5-19的情况,分裂点就为插入记录本身,向右分裂后仅插入记录本身,这在自增插人时是普遍存在的一种情况
