Flink 架构

1.Flink 运行时的角色

Flink系统架构中包含了两个角色，分别是JobManager和TaskManager，是一个典型的Master-Slave架构。JobManager相当于是Master，TaskManager相当于是Slave。

Clinet 负责将当前的任务提交给JobManager，提交任务的常用方式：命令提交、web页面提交。当Client提交任务之后，客户端可以断开连接（detached mode），也可以保持连接状态来接收任务的报告（attached mode）。
JobManager和TaskManager启动方式，standalone 集群模式，或者交给资源管理器如YARN或Mesos）进行管理。

1.1 JobManager（JVM进程）作用

• 负责整个集群的资源管理与任务管理
• checkpoint
• 协调对故障恢复

note: 在一个集群中只能由一个正在工作（active）的JobManager，如果HA集群，那么其他JobManager一定是standby状态
主要包含三个不同的组件：ResourceManager、Dispatcher、JobMaster

---

1.1.1: ResourceManager 资源管理器

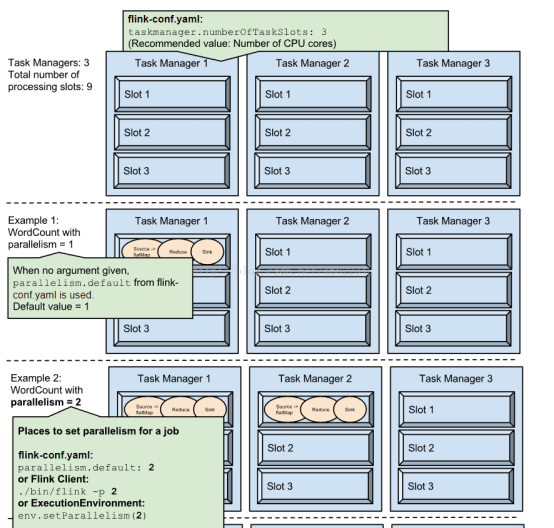

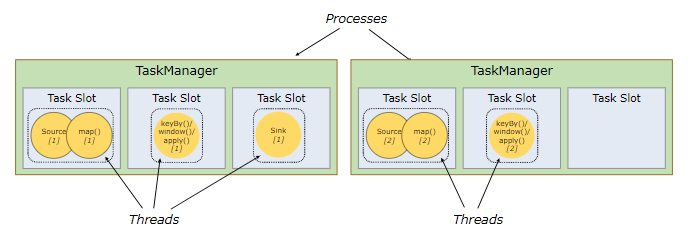

• 主要负责管理任务管理器（TaskManager）的插槽（slot），TaskManger插槽是Flink中定义的处理资源单元。

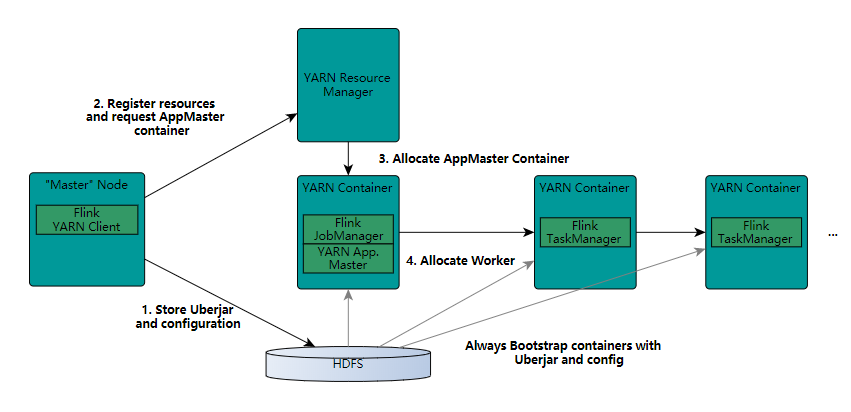

• Flink为不同的环境和资源管理工具提供了不同资源管理器，比如YARN、Mesos、K8s，以及standalone部署。
• 在standalone 部署中，ResourceManager只能分配可用TaskManager的插槽，而不能自行启动新的TaskManager。
• 当JobManager申请插槽资源时，ResourceManager会将有空闲插槽的TaskManager分配给JobManager。如果ResourceManager没有足够的插槽来满足JobManager的请求，它还可以向资源提供平台发起会话，以提供启动TaskM
