一、简介

高清多媒体接口（High Definition Multimedia Interface，HDMI）是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。 HDMI可用于机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。
HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。

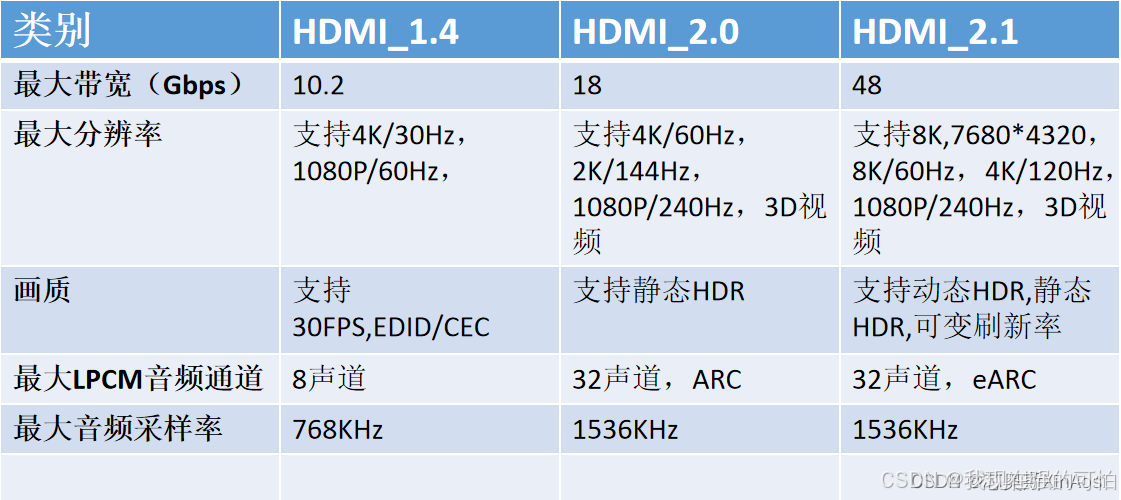

二、HDMI版本

在这里插入图片描述

三、HDMI特性

1、更好的抗干扰性能,能实现最长20米（理论上支持，实际3m）的无增益传输。

2、针对大尺寸数字平板电视分辨率进行优化,兼容性好。

3、支持EDID(注1)和DDC2B(注2)标准,设备之间可以智能选择最佳匹配的连接方式。

4、拥有强大的版权保护机制(HDCP(注3)),有效防止盗版现象。

5、支持24bit色深处理,(RGB、YCbCr4-4-4、YCbCr4-2-2)。

6、接口体积小,各种设备都能轻松安装。

7、一根线缆实现数字音频、视频信号同步传输,有效降低使用成本和繁杂程度。

8、完全兼容DVI接口标准,用户不用担心新旧系统不匹配。

9、支持热插拔技术。

四、HDMI接口类型

HDMI接口有三种，分别是HDMI标准接口、HDMI迷你接口、HDMI微型接口。

1、HDMI标准接口，又称为A型接口。其接口宽度为13.9mm，厚度为4.45mm，主要用于机顶盒、电视、电脑和一些音箱等产品；

2、HDMI迷你接口，又称为C型接口。其接口宽度为10.42mm，厚度为2.4mm，主要用于MP4、平板电脑、相机等设备；

3、HDMI微型接口，又称为D型接口。其接口宽度为6.4mm，厚度为2.8mm，，主要用于智能手机、平板电脑等设备

当然还有29pin的B型接口，以及汽车用的E型接口，由于他们在我们生活中或者设计应用是用的不多，所以这里不作介绍。

在这里插入图片描述

以常用的A型接口为例，

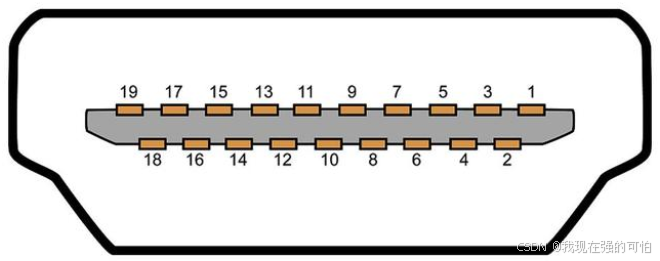

标准HDMI接口引脚序号图（HDMI接口母座）如下图所示：
在这里插入图片描述

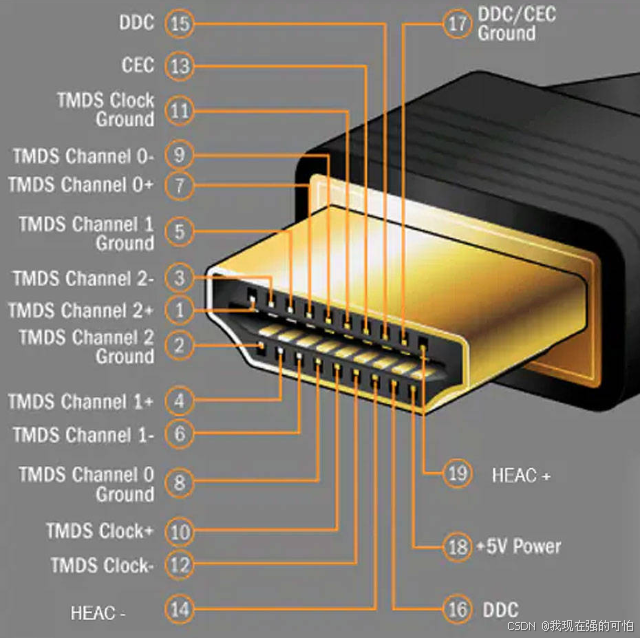

标准HDMI接口公头引脚序号与定义图解如下图所示：

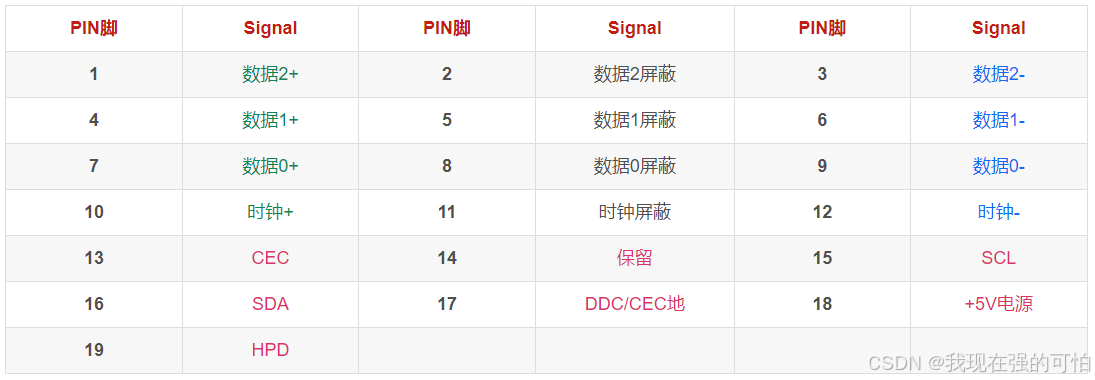

每个引脚的功能定义，具体见下图：
在这里插入图片描述

五、HDMI传输原理

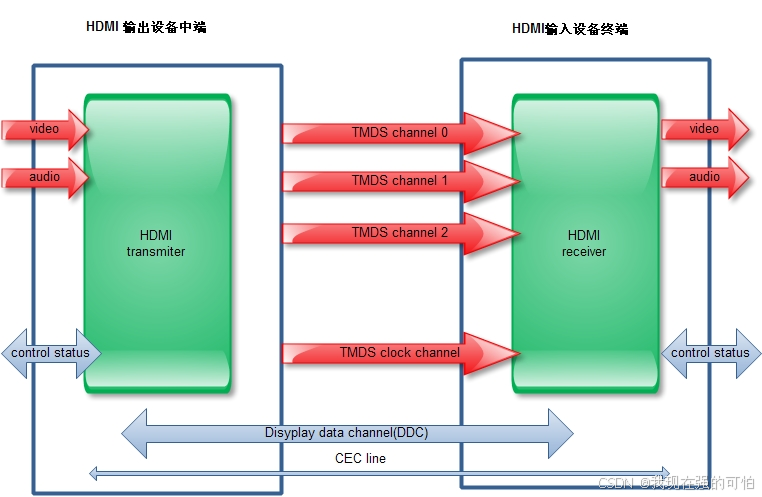

HDMI采用TMDS (TimeMinimized Differential Signal)最小化传输差分信号传输技术 , TMDS是一种微分信号机制,
采用的是差分传动方式 ,是一种利用2个引脚间电压差来传送信号的技术。
每一个标准的HDMI连接,都包含了3个用于传输数据的TMDS传输通道,还有1个独立的TMDS时钟通道,以保证传输时所需的统一时序。
在一个时钟周期内,每个TMDS通道都能传送10bit的数据流。而这10bit数据,可以由若干种不同的编码格式构成。
在这里插入图片描述
术语名词解释：

HDMI
High Definition Multimedia Interface高清多媒体接口，传输音视频。
HDMI把视频信号分为R、G、B、H、V五种信号用TMDS技术编码。

TMDS
Transition Minimized Differential Signaling最小化传输差分信号，一种差分传输技术
发送音频、视频及各种辅助数据，三个通道传输R、G、B三原色,H、V编码在B信号通道里面传输,R、G的多余位置用来传输音频信号。
信号编码方式：遵循DVI1.0规格。Single-link (Type A HDMI) 或 dual-link (Type B HDMI)
视频像素带宽：从25 MHz到340 MHz（Type A, HDMI 1.3）或至680MHz (Type B)。带宽低于25MHz的视频信号如NTSC480i将以倍频方式输出。每个像素的容许数据量从24位至48位。支持每秒120张画面1080p分辨率画面发送以及WQSXGA分辨率
像素编码方式：RGB4:4:4, YCbCr 4:4:4（8-16 bits per component）; YCbCr 4:2:2（12 bits per component）; YCbCr 4:2:0（HDMI 2.0）
音频采样率：32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 1536kHz（HDMI 2.0）。
音频声道数量：最大8声道。HDMI 2.0支持32声道。
音频流规格：IEC61937兼容流，包括高流量无损信号如Dolby TrueHD、DTS-HD Master Audio。

DDC
DDC全文为Display Data Channel
即显示数据通道, 其实就是IIC通道,用来向视频接收装置发送配置信息和数据格式信息, 用来获取EDID、HDCP密钥等内容。
发送端与接收端可利用DDC沟道得知彼此的发送与接收能力，但HDMI仅需单向获知接收端（显示器）的能力。
使用100kHz时钟频率的I²C信号
发送数据结构为VESAEnhanced EDID（V1.3）。

CEC
CEC全文为Consumer Electronics Control
即消费电子控制通道,通过这条通道可以控制视听设备的工作，即遥控器功能;
必须预留线路，但可以不必实现
用来发送工业规格的AV Link协议信号，以便支持单一遥控器操作多台AV机器
为单芯线双向串列总线

在HDMI 1.0协议中制订，在1.2a版中更新

一些制造商可能使用HDMI CEC，但是可能使用不同的名称来代表CEC功能：

Samsung - AnyNet+
Sharp - Aquos Link
Sony - BRAVIA Link and BRAVIA Sync
Hitachi - HDMI-CEC
AOC - E-Link
Pioneer - Kuro Link
Toshiba - CE-Link and Regza Link
Onkyo - RIHD (Remote Interactive over HDMI)
LG - SimpLink
Panasonic - HDAVI Control, EZ-Sync, VIERA Link
Philips - EasyLink

HDCP
High-bandwidth Digital Content Protection 版权保护相关的，通过IIC获取。

EDID
Extended Display Identification Data 扩展显示标识数据，包含有关显示器及其性能的参数，包括供应商信息、最大图像大小、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串等。

HPD
Hot Plug Detect热插拔检测。

HEAC
HDMI Ethernet and Audio Return Channel 以太网和音频返回，HEAC需要额外的phy才能支持。

Source
A device with an HDMI output

Sink
A device with an HDMI input

CTS
Compliance Test Specification

六、HDMI数据容量

HDMI电路中的时钟频率,在1.0版本规定为25MHz-165MHz之间,
也就是说一个TMDS通道每秒最多能传输165MHz×10bit=1.65Gbit的数据,
3个TMDS通道一秒就可以传输1.65×3=4.95Gbit的数据,
再加上控制数据,用标准方法表示就是4.96Gbps的带宽;
若传输信号的比率小于25MHz,
HDMI会采用自动循环技术填补码率,
将信号的码率提升到25MHz的水平。

如果用像素点来表示,那就是一秒可以传输显示1.65G个像素点(一个完整的像素点信息由R/G/B三原色信息构成)所需要的数据量。
在1.3版本规格中,TMDS连接带宽从原来最高165MHz提升到340MHz,数据传输率也从4.96Gbps提升到了10.2Gbps,可以支持支持更高数据量的高清数字流量,如果采用Type B型双路TMDS连接,则可以在此基础上再提升一倍系统带宽。
