【学习总结】Pixel-Anchor: A Fast Oriented Scene Text Detector with Combined Networks

推荐学习理由：2018年11月云从科技提出的Pixel-Anchor，结合anchor-based和pixel-based的检测方法的特性，取长补短，并解决了长文本的检测，在FMeasure上，ICDAR2015获得了87.68，在ICDAR2017 MLT获得了74.54。

参考：

https://arxiv.org/abs/1811.07432

https://blog.csdn.net/zhangwl27/article/details/88389102

https://blog.csdn.net/u011489887/article/details/84790464

https://www.jianshu.com/p/8db0ec29aaab

https://zhuanlan.zhihu.com/p/51977978

https://www.cnblogs.com/Allen-rg/p/9993236.html

一、整体介绍

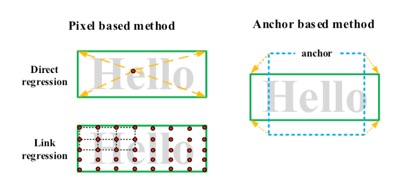

文本检测方法有两类：1、像素级语义分割的pixel-based方法，采用文本像素分割拥有高准确率，但对于小文本由于像素特征稀疏召回率低2、通用目标检测（使用锚点）的anchor-based方法，对于文本尺寸不敏感，有高的召回率，但对于密集大角度的文本面临“anchor匹配困难”问题，准确率低于基于像素的方法。基于以上的分析，提出了Pixel-Anchor，主干网络使用ResNet-50提取的特征，后接2个共享分支，将pixel-based和anchor-based方法的优势组合，anchor-based模块仅仅保留小的和长的anchors，同时在pixel-based模块删除小的检测框。使用pixel-based模块得到的分割heat map送到anchor-based模块中，以作为注意力监督模块，从而提高anchor-based模块的准确率。pixel-based模块使用fpn和aspp（详见deeplab）作为encoder-decoder去做语义分割，aspp是一种low-cost的方式来扩大感受野。anchor-based模块使用ssd作为基础框架，并提出adapter predictor layer(apl)去更好的检测尺度和宽高比变化大的文本区域。最后通过fusion nms得到最终的结果。Pixel-Anchor在ICDAR2015数据上，960*1728分辨率的图片上获得0.8768的F-score和10 FPS

二、网络结构：

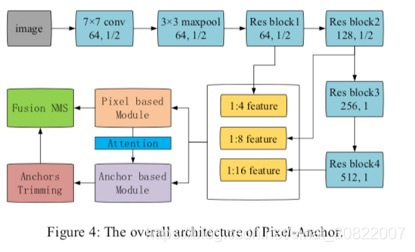

主干网络ResNet-50，将resnet50的最后一个block的stride设置为1，并引入atrous卷积来维持感受野，最后的特征图为原图的1/16，从主干网络中提取1/4、1/8、和1/16的特征图，在pixel-based模块和anchor-based模块共享。其中pixel-based得到的分割heat map作为注意力机制送入anchor-based。后接融合的NMS。



2.1、pixel-based模块

大多数pixel-based的文本检测器如EAST和Pixel-Link用FPN作为编码-解码模块。为了增加网络的感受野，将FPN和ASPP操作组合在一起作为编码-解码结构(ASPP模块在deeplab中被提出，它使用不同rate的atrous卷积构成金字塔结构来增大感受野)，同时修改了ASPP的膨胀率，用{3, 6, 9, 12, 15, 18}替换了DeepLabv3+中的{6, 12, 18}来获得更好的感受野。在解码阶段，编码特征首先用因子为2倍双线性插值进行上采样，然后和来自网络主干的相应低一级的特征拼接concat。解码特征图同时保留了高的空间分辨率以及语义信息。pixel-based模块概览如图5所示。

pixel-based的模块的输出由两个模块组成部分：旋转盒子和注意力热图。这个旋转框（RBOX）预测器包含6个通道（类似EAST）。第一通道计算每一个像素为正文本的概率，以下4个通道预测其与文本边界的顶部、底部、左侧、右侧的距离，最后一个通道预测文本边界框的方向。注意热图包含指示每个像素作为文本的概率的一个通道，并将被送入the anchor-based module。对于RBOX预测器，为了区分非常接近文本实例，使用“缩小多边形”方法（类似FOTS）。仅收缩部分原文区域被认为是文本区域，而包围盒与收缩多边形之间的区域被忽略。对于注意热图不使用“缩小多边形”方法，所有原始文本区域被认为是正文本区域。

采用online hard example mining（OHEM）计算像素分类损失。(OHEM常用来进行困难样本挖掘。对于文字区域的分割，存在样本的不平衡，文字区域往往占比比较小，背景占比比较大。同时，对于一张图中的多个文本，小的文本区域的损失往往被大文本区域损失覆盖；而且还有一种情况，背景中存在难以区分的样本，这些背景容易导致模型将类似的文本区域分为背景。因此加入OHEM,可以对这部分背景信息进行挖掘，同时在训练过程中正负样本进行均衡，避免了类别不均衡的问题。)对于每个图像，512 hard negative non-text pixels，512 random negative non-text pixels，所有正文本像素被选择用于分类培训。像素分类损失函数如下:

这里| •|表示在几何中正样本文本像素点的数量，H(pi, pi*)表示第i个像素的预测标签pi和它的ground truth标签pi*的交叉熵loss。

计算文本边界框回归loss时也应用了OHEM，和FOTS相同。­­从每张图中选择了128个hard positive text pixels 和128 个random positive text pixels用来回归训练。用Ωloc来表示用来文本框回归训练所选的像素集合，文本框回归的loss函数可表示为：

第一部分IoU(Ri, Ri*)是第i个像素的预测文本边界框Ri,和它的ground truth Ri*之间的IoU loss，第二部分是预测的角度θi和ground truth的角度θi*的角度loss，λθ是平衡IoU loss和angle loss的一个权值，在实验中设为10。Npos是正样本文本像素点的个数。

所以，对于pixel-based模块，loss可以表示为：

这里αp是平衡分类loss和定位loss的权值，在实验中设为1.0

2.2、anchor-based模块

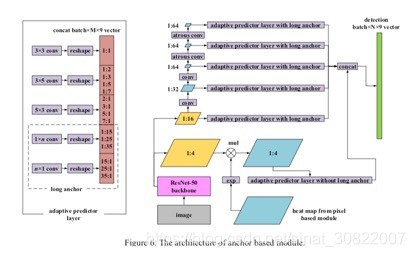

对于anchor-based模块，作者对ssd框架做了修改，下图是网络结构图：

这里使用resnet50的1/4和1/16的feature map和pixel-based模块共享backbone，另外在1/32后面又增加了几层卷积来得到更多的语义信息，为了避免生成太小的feature map，后面使用的是atrous卷积。这里采用1/4而未像ssd一样使用1/8 feature map是为了能检测更多的小文本。在feat1中，pixel-based模块作为attention监督模块被引入其中，从而增加feat1层的语义信息。需要注意这里对attention heat map先做指数操作，然后再和feat1进行相乘。文中提出这样做的原因可以将正例的概率映射到[1,e]之间，这样就能在保留背景信息的同时增大检测信息，另外也能将误检的小样本给排除掉。

之后作者提出了一个Adaptive Predictor Layer（APL）的结构，如上图左边所示，这些anchor分别根据宽高比划分到不同的组中，共分为五组：

a) 方型anchor， 宽高比=1:1，卷积核大小为3*3

b) 中型水平anchor，宽高比={1:2,1:3,1:5,1:7}，卷积核大小为3*5

c) 中型垂直anchor，宽高比={2:1,3:1,5:1,7:1}，卷积核大小为5*3

d) 长型水平anchor，宽高比={1:15,1:25,1:35}，卷积核大小为1*n

e) 长型垂直anchor，宽高比={15:1,25:1,35:1}，卷积核大小为n*1

对于上面的长型anchor，不同feature map有不同的参数n，其中feat1没有长型anchor，而feat2到feat6中n分别被设置为{33,29,15,15,15}。通过APL，能够更好地匹配不同宽高比的文本。

为了能够检测比较稠密的文本，这里模仿textboxes++(仅在竖直方向)在水平和竖直方向上都添加了anchor，具体方式为对于方型anchor，在水平方向和垂直方向上都进行添加。对于水平anchor只在垂直方向添加，对于垂直anchor只在水平方向添加。另外对于不同feature map添加的anchor上数量也不相同。其中对于中型anchor，在feat1到feat6上密度分别为{1,2,3,4,3,2}，对于长型anchor，在feat2到feat6上密度分别为{4,4,6,4,3}(文中好像没有提到方型anchor的密度)。下图是在竖直方向上添加的一个例子：

在anchor的设定上，如果anchor和ground truth框的最小外接框之间的iou大于0.5，则被设定为正anchor，如果小于0.5，则被设定为负anchor（背景）。输出为9个channel，其中第一个channel为每个anchor被认为是正样本的概率，另外八个代表一个anchor到文本框四个坐标的偏移。

作者仍然采用ohem去训练分类损失，并把正负样本的比例设置为1:3。Ωa表示用于分类训练的anchor集合（负样本和正样本），分类loss表示如下：

这里| •|是在这个集合中正样本的数量，H(pi, pi*)表示第i个anchor标签预测值pi和它的gt标签值pi*之间的交叉熵。

相对于anchors的预测文本四边形坐标偏移量的回归loss如公式：

这里pos(Ωa) 是Ωa的正样本部分， SL(li, li*)表示对于第i个anchor，预测偏移坐标li和ground truth li*之间的smooth L1 loss。

因此，对于anchor-based模块，loss可以表示为：

αa是平衡分类loss和定位loss的权值，在实验中为了快速收敛设为了0.2。

三、模型训练

在训练阶段，整个网络是用adam优化器来端对端训练的，模型的loss可以表示为：

在推理阶段，提出融合NMS来获得最终的检测结果。用anchor-based模块检测小文本和长文本，用pixel-based模块检测中等大小的文本。在anchor-based模块的APL中，对anchors进行修剪。1/4特征图上的所有anchors（在anchor-based部分中提到的类别a、b和c）和在其他特征图上的所有长anchors（在anchor-based部分中提到的类别d和e）都被保留下来。因为在1/4特征图上的anchors（一般都是小尺寸的）通常没有足够的空间来包含两个大角度的文本实例，同时长的anchors仅仅可以匹配小角度的文本实例，这样“Anchor Matching Dilemma”就会更少发生。在pixel-based模块，当文本框的MBR的最小尺寸小于10个像素，MBR的宽高比不在[1:15，15:1]范围内，过滤掉该预测结果。最终，收集所有保留的候选文本框，然后用一个类似于TextBoxes++的级联NMS来获得最终的检测结果。首先在预测文本四边形的最小外接矩形上使用一个相对高的IOU阈值（如0.5）的NMS。在MBRS上的这个操作更小的耗时同时删除大部分候选框。然后用比较耗时的NMS在文本四边形上，用比较低的IOU阈值（如0.2）来保留候选框。因为来自anchor-based模块和pixel-based模块的候选文本框存在重叠，将anchor-based模块检测出的文本框的分数加1，当执行NMS时，那些文本框有更高的优先级

PS：【附赠彩蛋】

阅读到最后的朋友，送上作者在github发的一段文字

https://github.com/Yuanhang8605/pixel-anchor-link-and-text-detector-experience
