LLC开关电源开发：第二节，LLC电路原理设计

LLC开关电源开发：第二节，LLC电路原理设计

---

，结合计算书，对整体方案参数进行介绍。

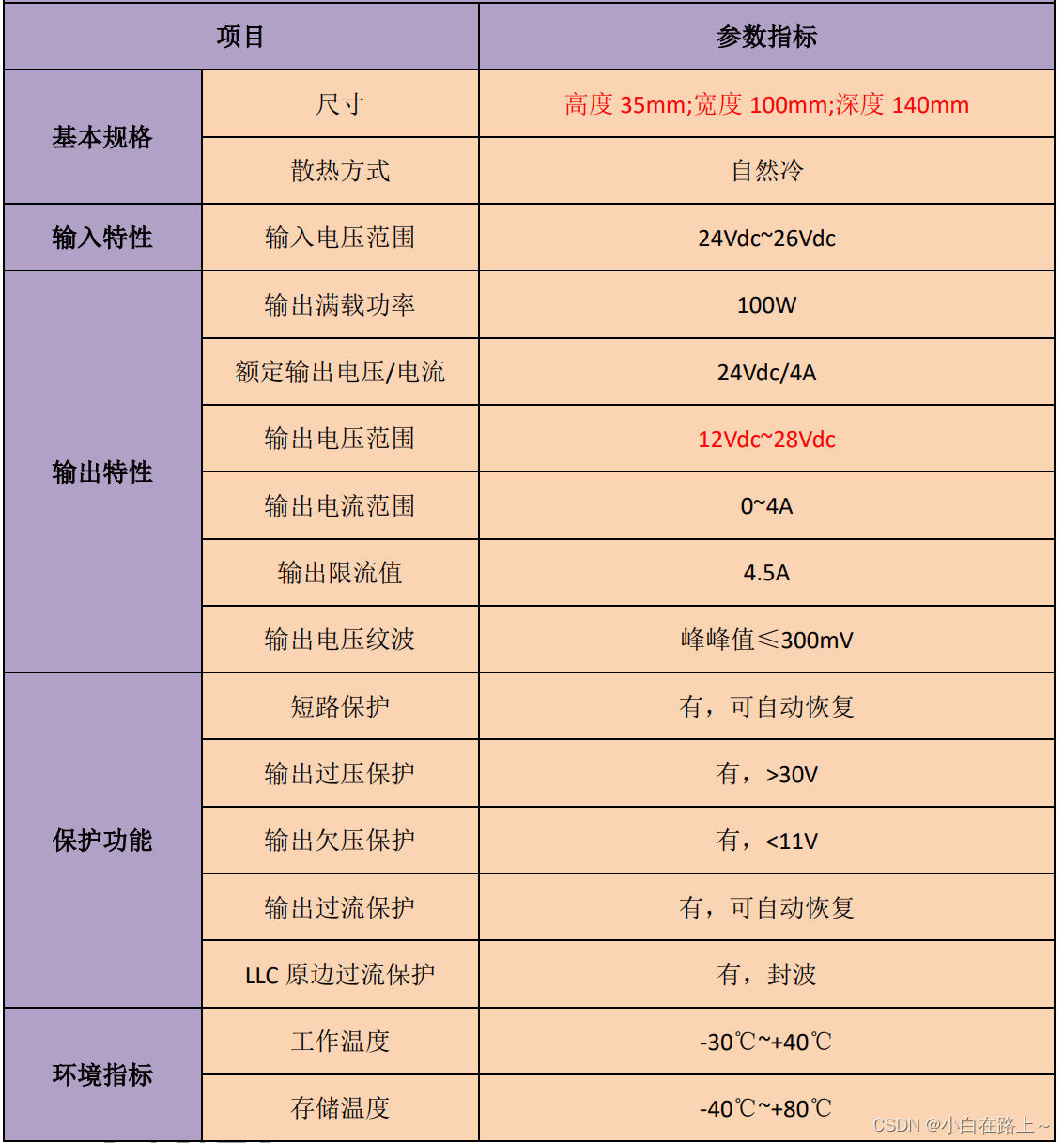

一、电路设计指标要求

二、 电路设计整体方案

本开发板设计输出满载功率为 100W，输入低压，输出低压，功率小，使用数字控制方式，控制器与驱动线路损耗占比较大。根据电源技术要求和当前主流开关电源技术，开发板设计使用软开关技术，降低开关损耗和开关电压应力。

综上技术要求并结合当前先进软开关电源技术，开发板设计采用全桥 LLC 拓扑结构。 全桥 LLC 软开通技术具备很多优势，MOS 管工作在零电压开通，开通损耗小，副边二极管工作在零电流关断，反向恢复损耗小，关断损耗小。

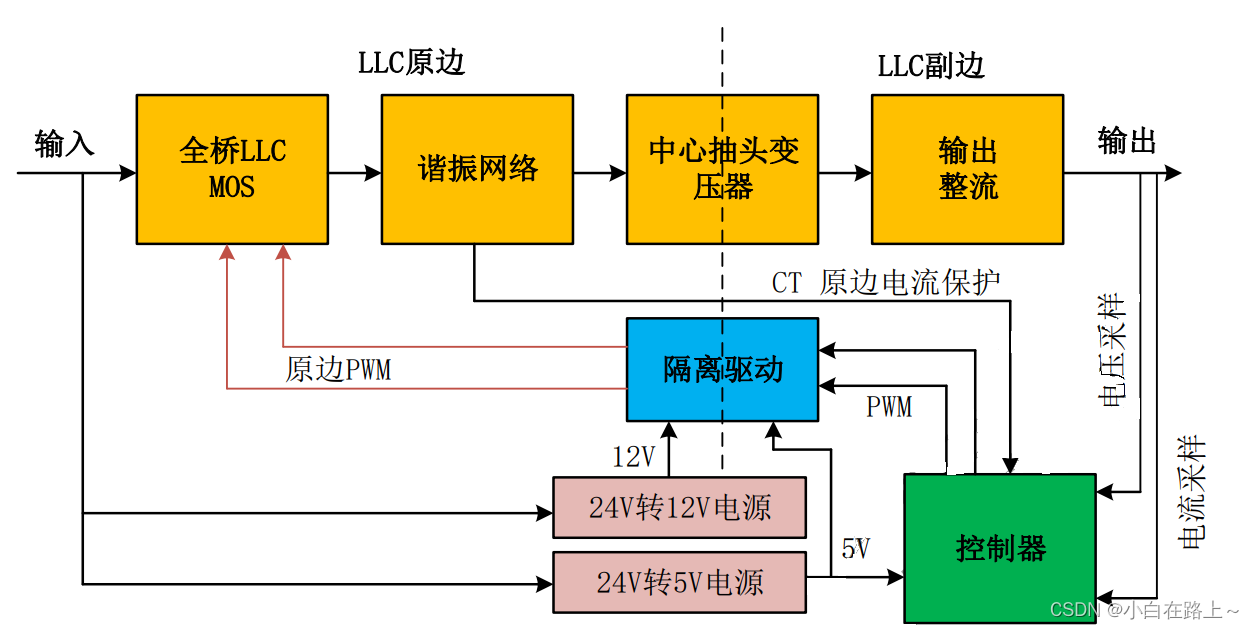

开发板的方案设计框图如下：

整个电源设计分 8 部分组成：
1）全桥
