函数cv::polyLines可以绘制任意数量的未填充的多边形，它可以处理包括有自交点的多边形在内的普通多边形。函数声明如下：

void polyLines(
    cv::Mat& img,  // image to be drawn on
    const cv::Point* pts,  // C-style array of arrays of points
    int npts,  // number of points in pt[i]
    int nContours,  // number of arrays in pts
    bool isClose,  // if true,connect last and first point
    const cv::Scalar& color,  // color BGR form
    int lineType = 8,  // connectedness, 4 or 8
    int shift = 0  // bits of radius to treat as fraction
);

函数说明：
@参数ncontours标识一共有多少个不同的多边形轮廓；
@参数npts表示在每一个多边形轮廓里有多少个点；
@参数pts是一个C风格的数组的数组，包含了所有多边形中的所有点。
@多边形被认为是不封闭的，如果isClosed为真，那么pts的最后一个点将和第一个点连起来，否则轮廓被认为是不封闭的。

使用示例：

	cv::Mat img(600, 600, CV_8UC3, cv::Scalar(0, 0, 0));
    std::vector<cv::Point> pt1, pt2;
    pt1.push_back(cv::Point(300, 100));
	pt1.push_back(cv::Point(100, 500));
	pt1.push_back(cv::Point(400, 450));
	pt1.push_back(cv::Point(500, 550));

    pt2.push_back(cv::Point(100, 300));
    pt2.push_back(cv::Point(500, 300));
    pt2.push_back(cv::Point(400, 450));

    std::vector<std::vector<cv::Point> > pts;
    pts.push_back(pt1);
	pts.push_back(pt2);

    cv::polylines(img, pts, true, CV_RGB(255, 255, 0));
    cv::polylines(img, pts, false, CV_RGB(255, 255, 0));
	cv::namedWindow("img");
	cv::imshow("img", img);
	cv::waitKey(0);

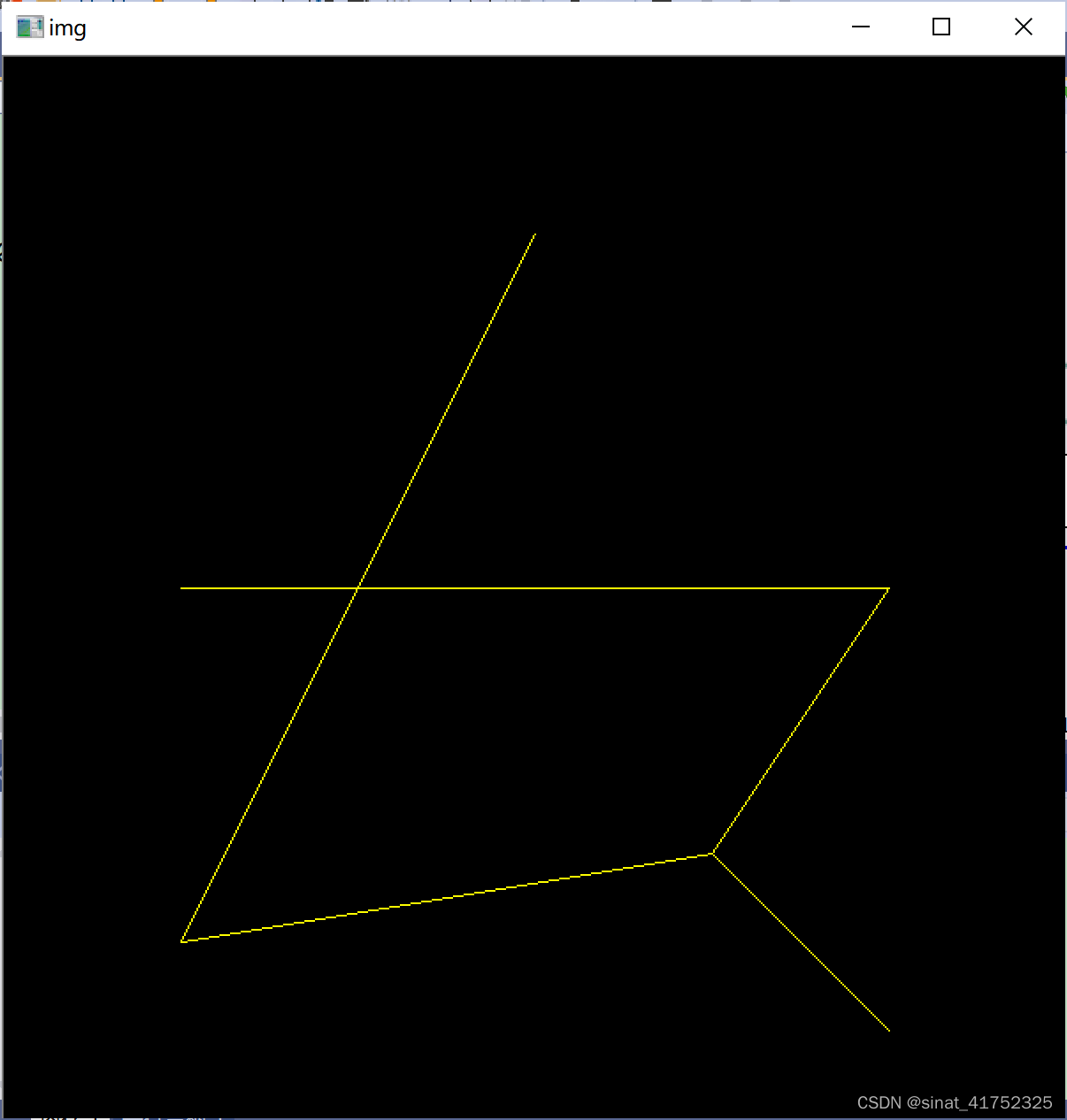

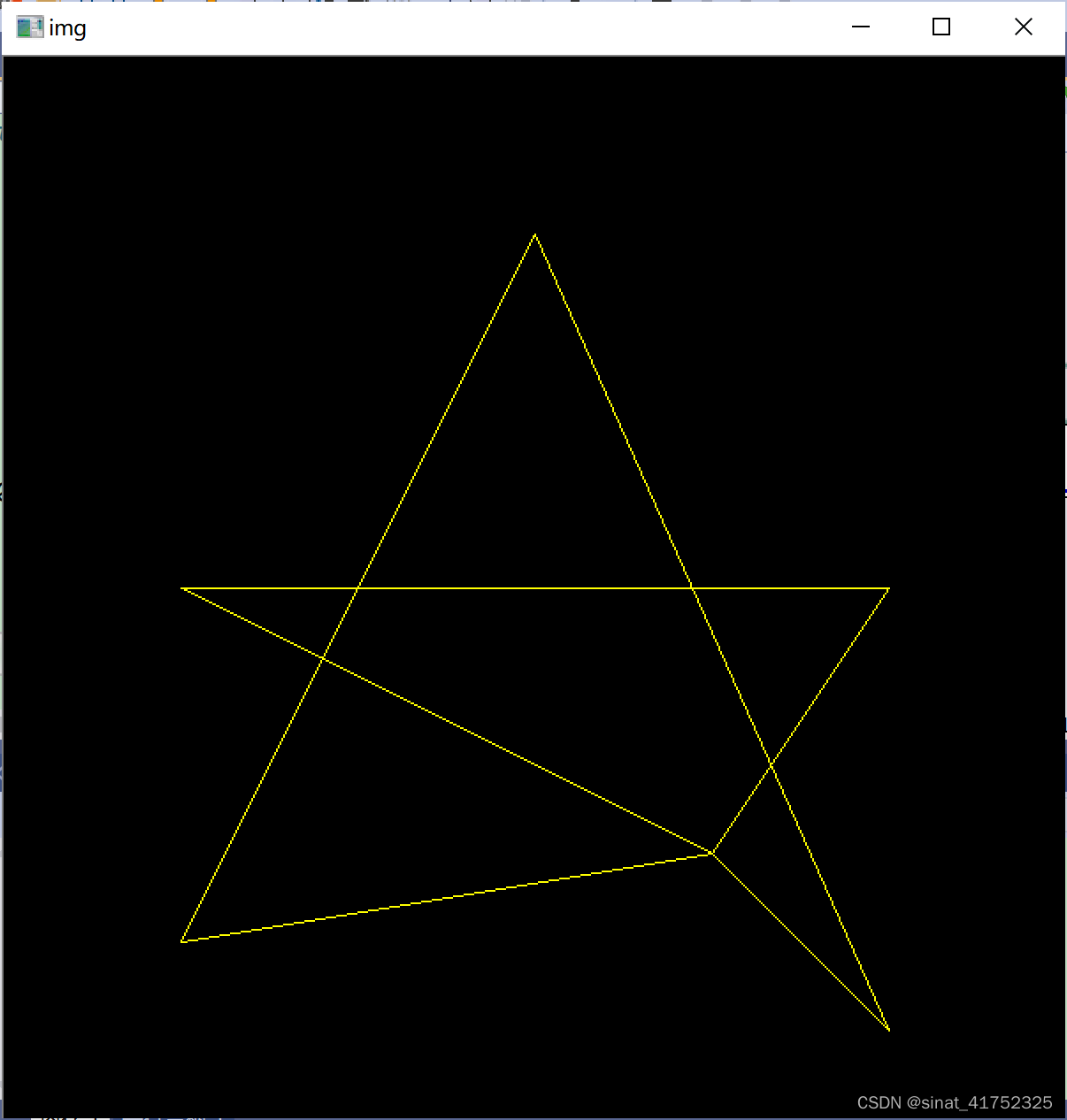

显示结果，下图分别为isClosed设置为true(左图)和false(右图)显示的结果：
