负载均衡（Load Balance）学习笔记（二）：负载均衡架构

学习记录，仅供参考

负载均衡是高可用网络基础架构的关键组件，通常用于将工作负载分布到多个服务器来提高网站、应用、数据库或其他服务的性能和可靠性。

前面介绍了负载均衡基本概念以及分类，本篇主要记录负载均衡相关结构。

一、单服务器模式

在业务发展的初期，一般使用一台标准化的服务器就能满足业务需要，这是网络服务最基本的结构，没有涉及到负载均衡。

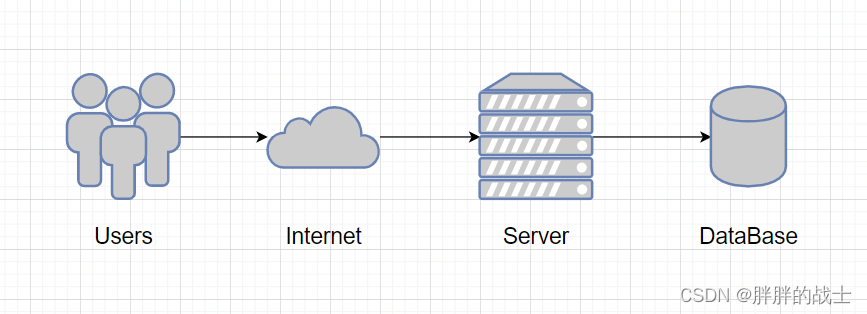

一个没有负载均衡的 web 架构类似下面这样：

在这里用户是直连到 web 服务器，如果这个服务器宕机了，那么用户自然也就没办法访问了。另外，如果同时有很多用户试图访问服务器，超过了其能处理的极限，就会出现加载速度缓慢或根本无法连接的情况。

二、负载均衡模式

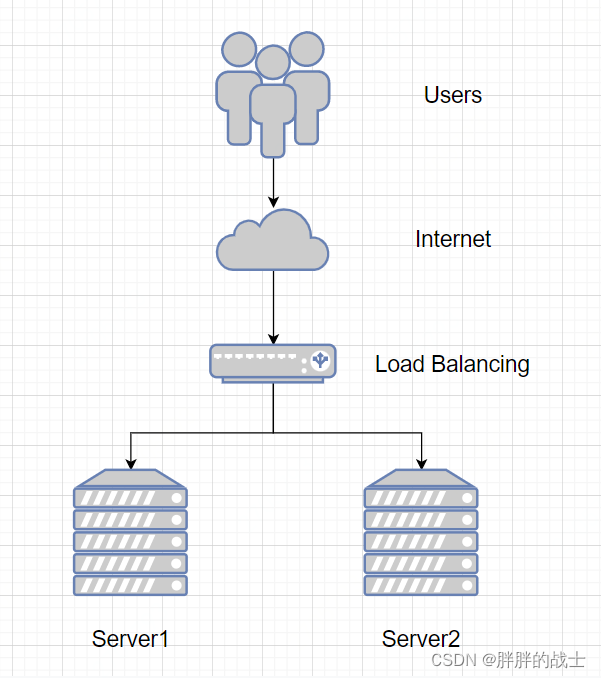

从图里可以看到，用户访问负载均衡器，再由负载均衡器将请求转发给后端服务器。

但是我们从上图可以看出，在这种情况下，单点故障现在转移到负载均衡器上了。那么如何解决这个问题呢？

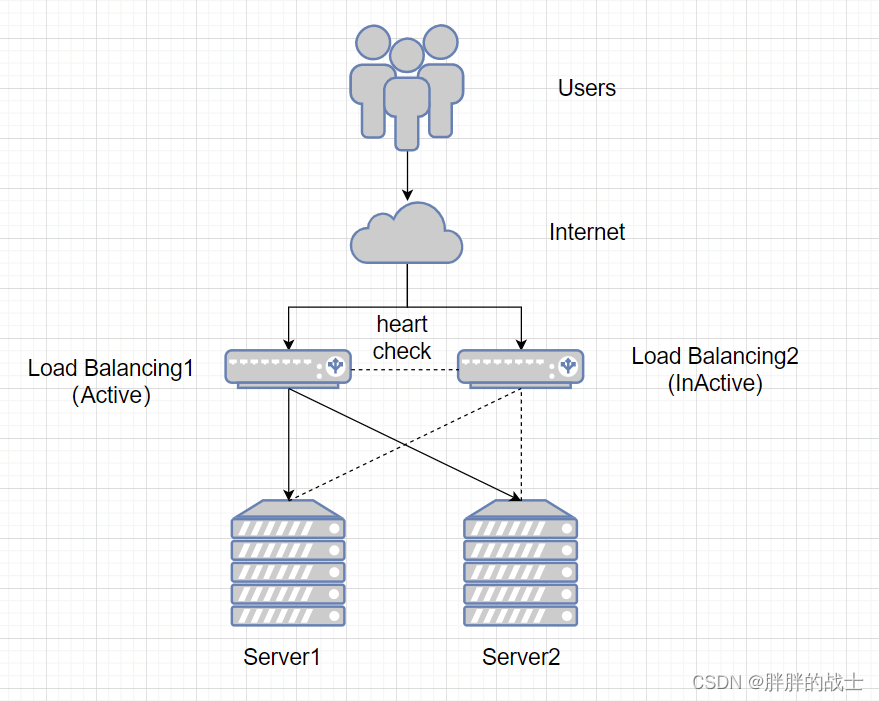

我们可以看出，通过如下结构，将负载均衡器设置为集群模式，通过集群间的心跳检测验证是否可以连通。当其中一个失效时，激活另一台为Active模式，这样就形成了高可用结构。
