使用Vivado HLS点灯

最新推荐文章于 2025-02-16 23:01:02 发布
最新推荐文章于 2025-02-16 23:01:02 发布
阅读量1k 收藏 4
点赞数 1
分类专栏： zynq开发 hls开发 fpga 文章标签： hls fpga vivado
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/small_po_kid/article/details/120332276
版权
本文详细介绍了如何使用Vivado HLS工具设计并优化IP核。从创建工程、设置参数、编写C代码到进行综合和性能评估，每个步骤都进行了详细阐述。在高层次综合后，通过查看综合报告对设计进行迭代优化，最终导出IP核并验证其在Vivado工程中的应用，确保功能正确并满足资源和速度要求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

使用HLS 设计ip核

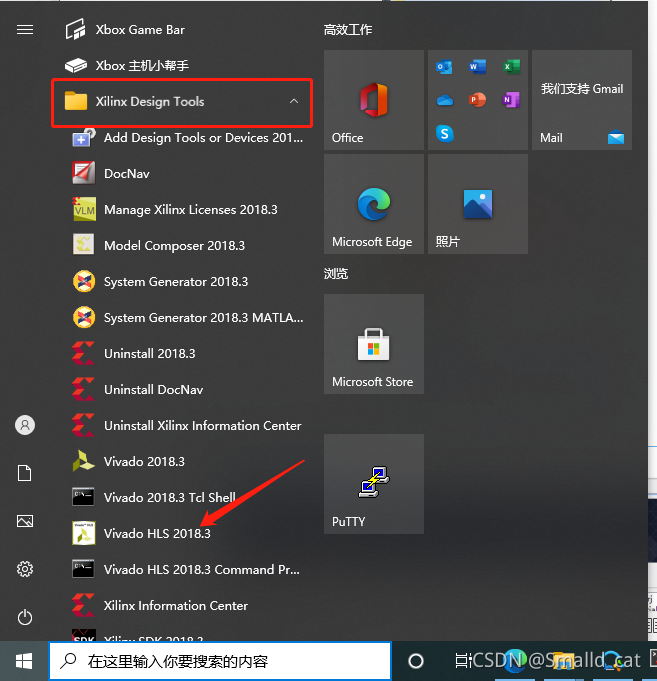

首先打开Vivado HLS在这里插入图片描述

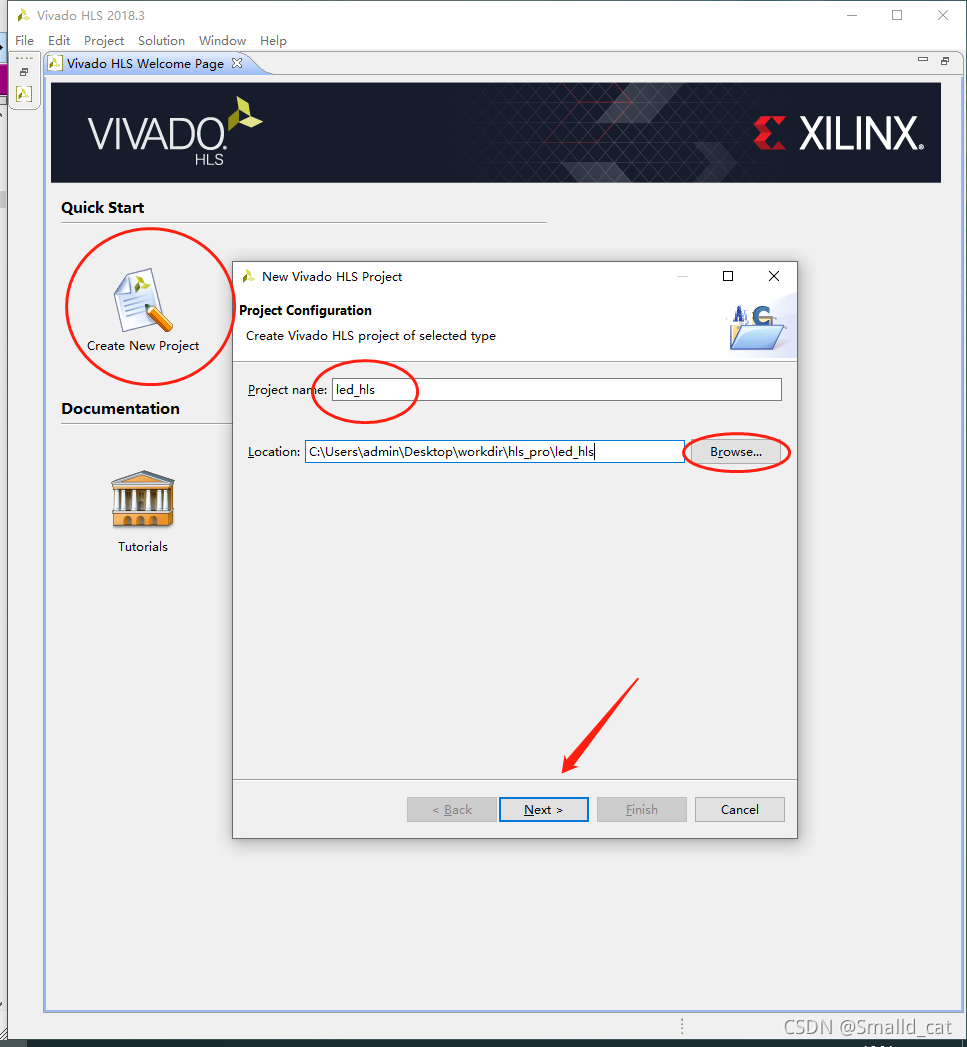

创建一个工程，设置工程名字和路径
在这里插入图片描述

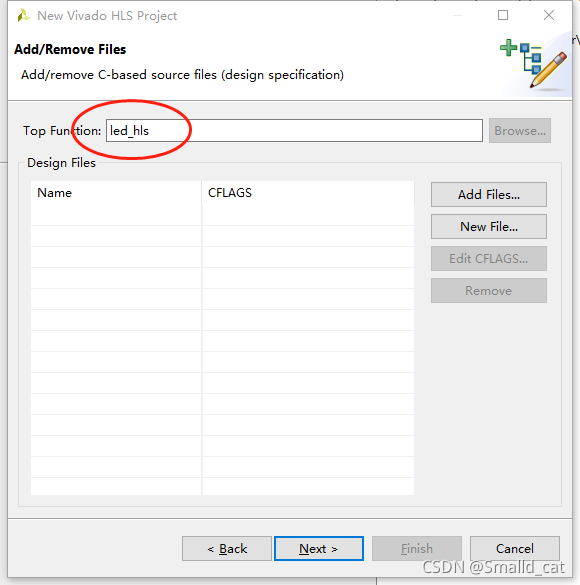

设置顶层函数名
在这里插入图片描述

然后添加c测试文件（点灯不需要，直接next）
在这里插入图片描述

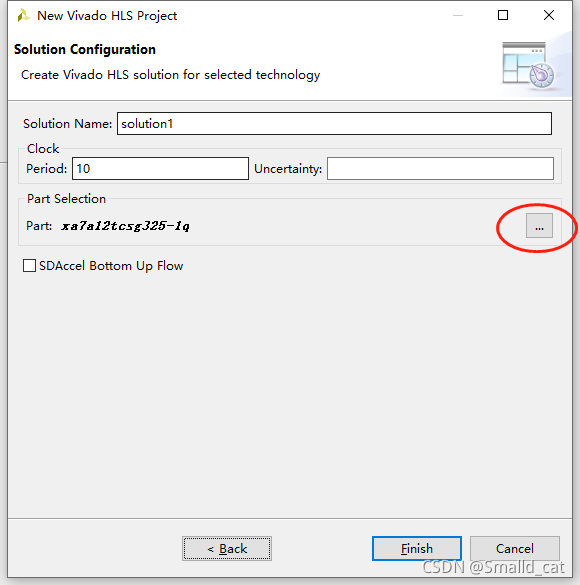

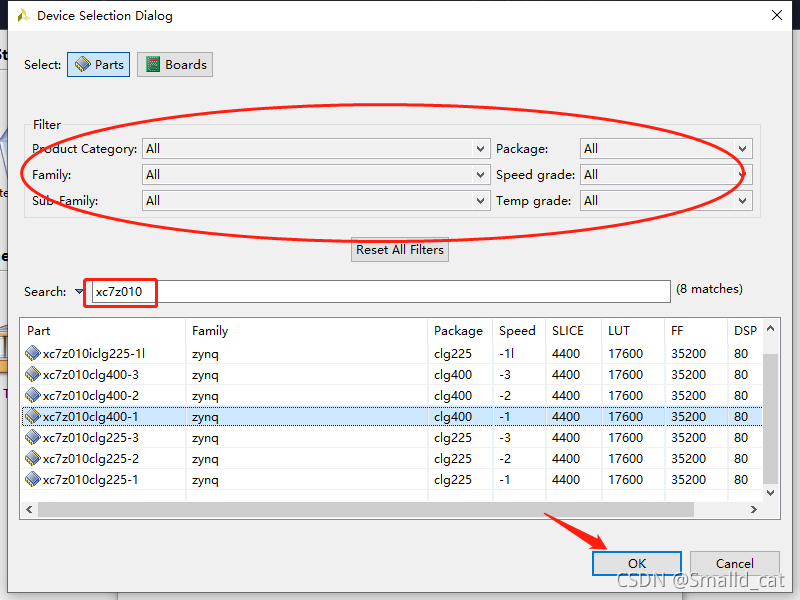

修改芯片型号
在这里插入图片描述
在这里插入图片描述
然后点击Finish完成工程设置。

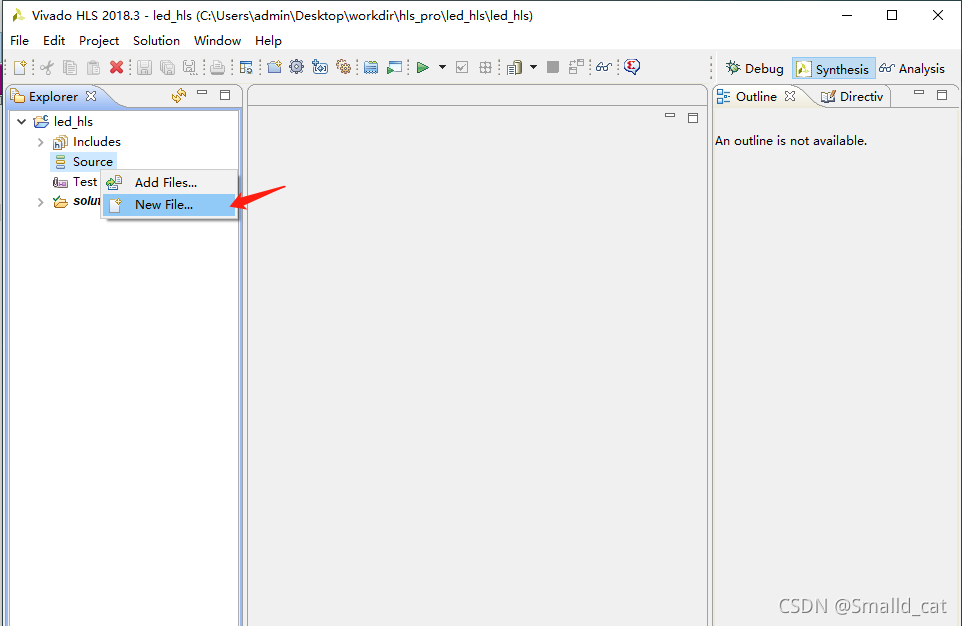

在弹出的页面中创建新的源文件
在这里插入图片描述

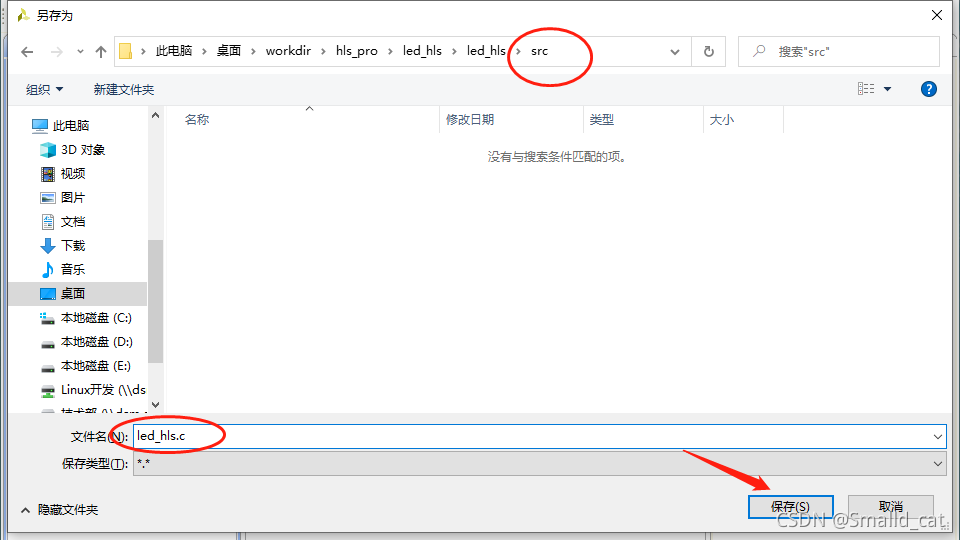

在弹出的框中创建一个src文件夹用来保存源文件
在这里插入图片描述
在新创建的.c文件中输入如下代码

#include <ap_cint.h> //任意精度整数类型


void led_hls(uint2 *led){
	int i = 0;
	while(1) {
			*led = 3;//3的二进制为11，表示点亮两个灯
	}
}

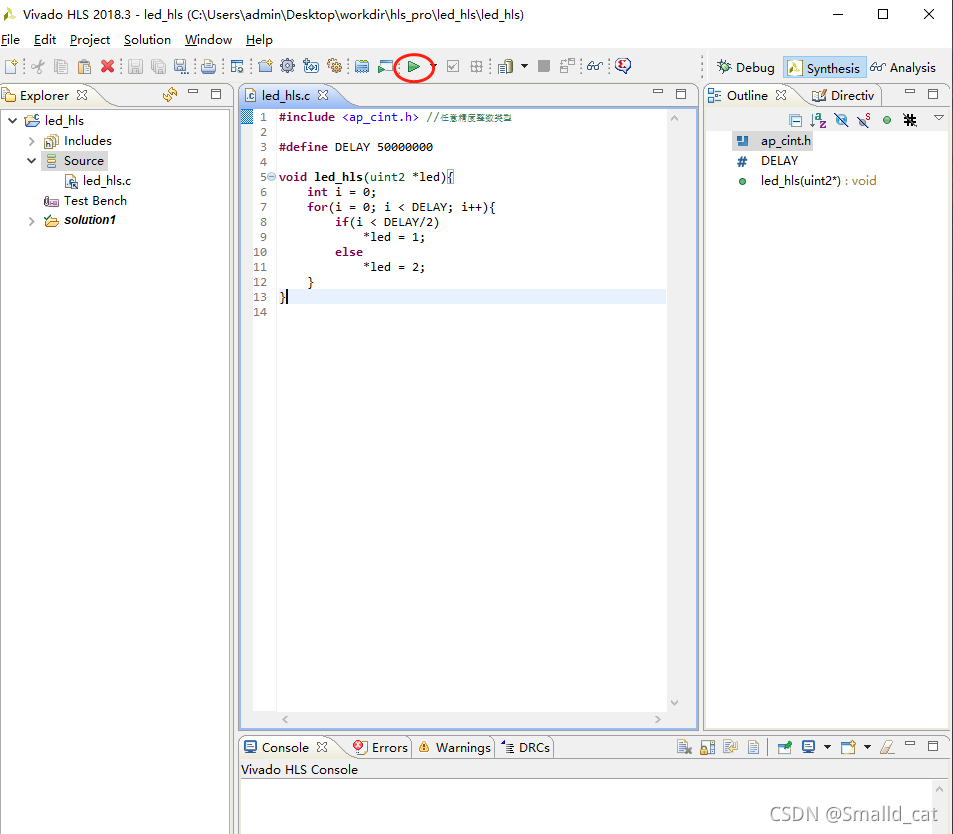

按快捷键 Ctrl+S 保存。然后点击工具栏中向右的绿色三角形对 C 代码进行综合
在这里插入图片描述

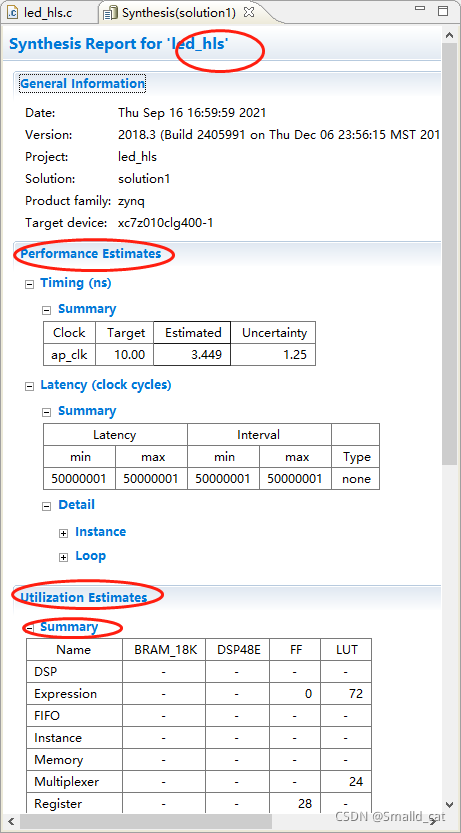

综合成功之后会自动弹出如下信息
在这里插入图片描述
这个信息文档是本次性能评估、资源评估以及接口等信息

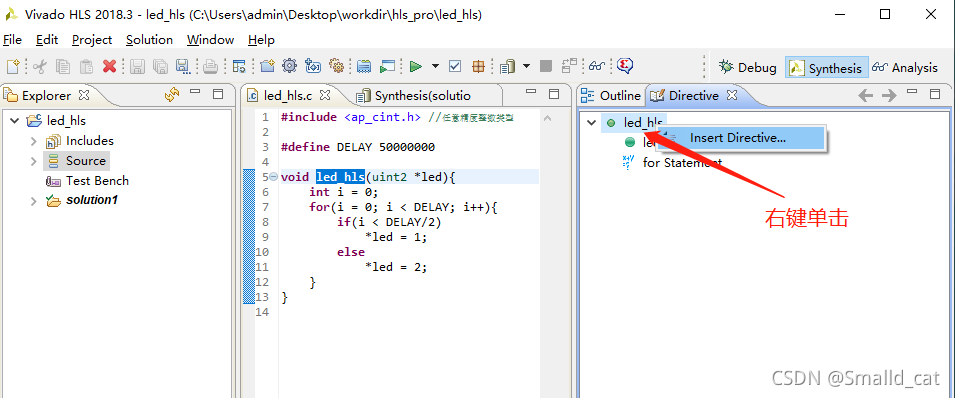

在这里插入图片描述
在这里插入图片描述

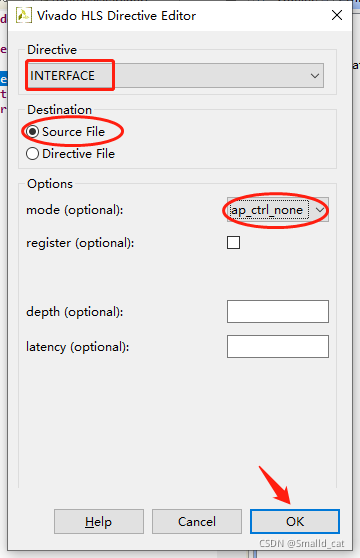

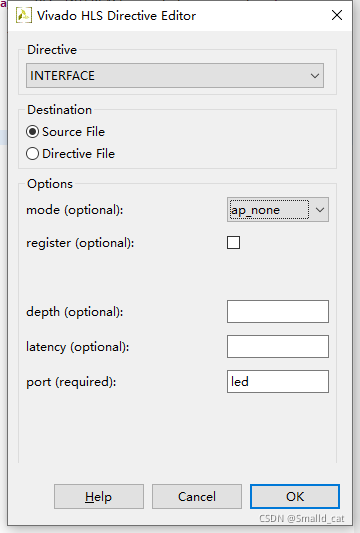

在弹出框中选择
在这里插入图片描述
添加成功
在这里插入图片描述
然后重复添加一次
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

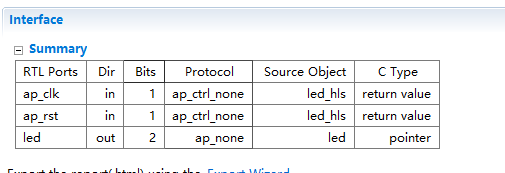

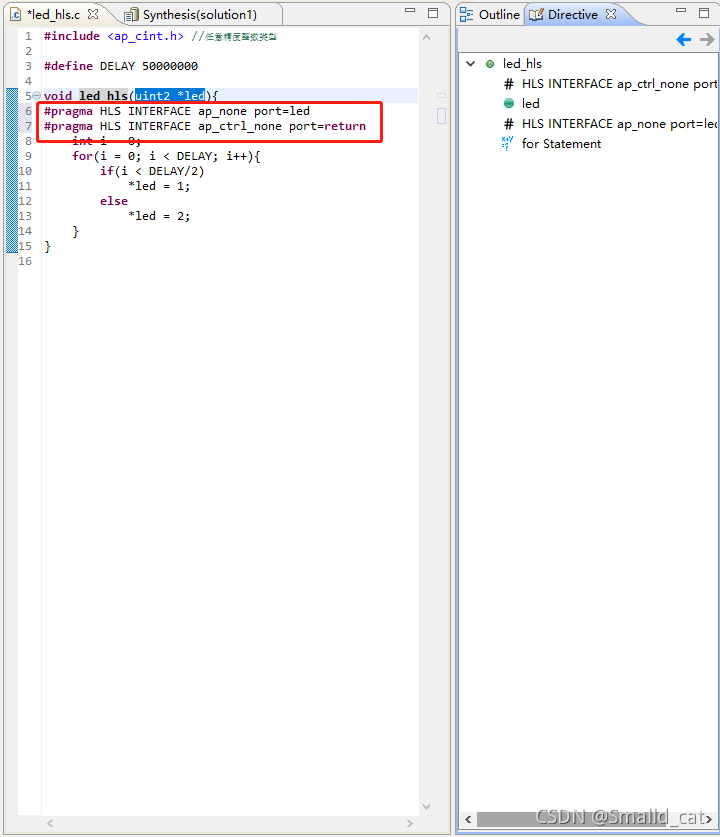

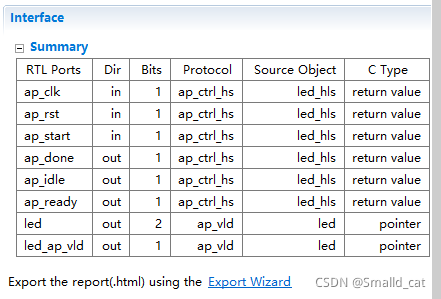

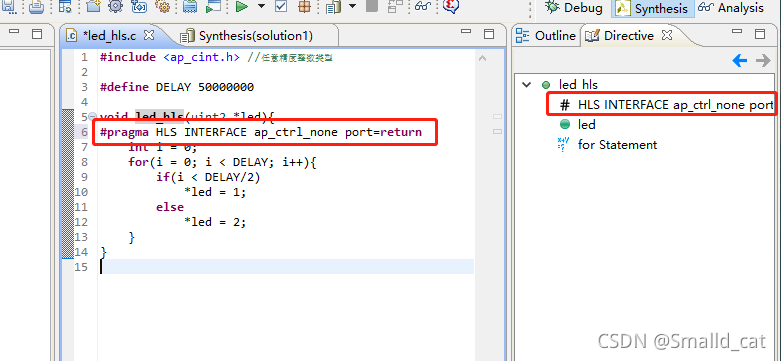

指令添加完成后，按快捷键 Ctrl+S 保存源文件。然后重新点击工具栏中的绿色三角形，运行 C 综合过程。综合完成后，会重新打开综合报告，其中接口部分如下图所示：
在这里插入图片描述
可以看出，在插入了两条综合指令后， HLS 重新综合之后得到的设计的端口简单了很多

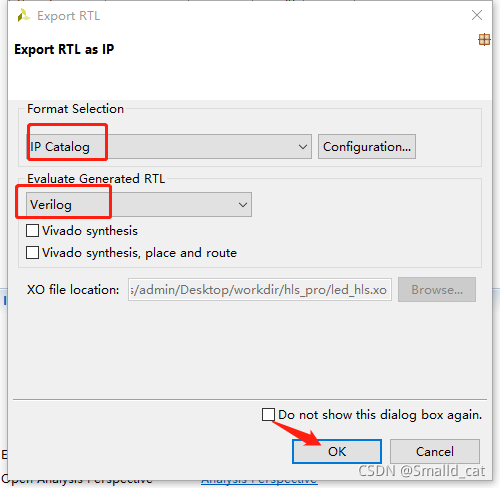

我们需要通过查看综合报告，对高层次综合得到的结果进行评估。如果不满足要求（比如速度或资源的要求），那么需要返回修改设计，然后再次进行综合。经过反复迭代得到我们满意的实现结果之后，就来到了高层次综合流程的最后一步，将设计打包成 IP 模块，以供 Vivado 开发套件中的其他工具（如 IP 集成器）使用。然后导出RTL文件：
在这里插入图片描述
在这里插入图片描述

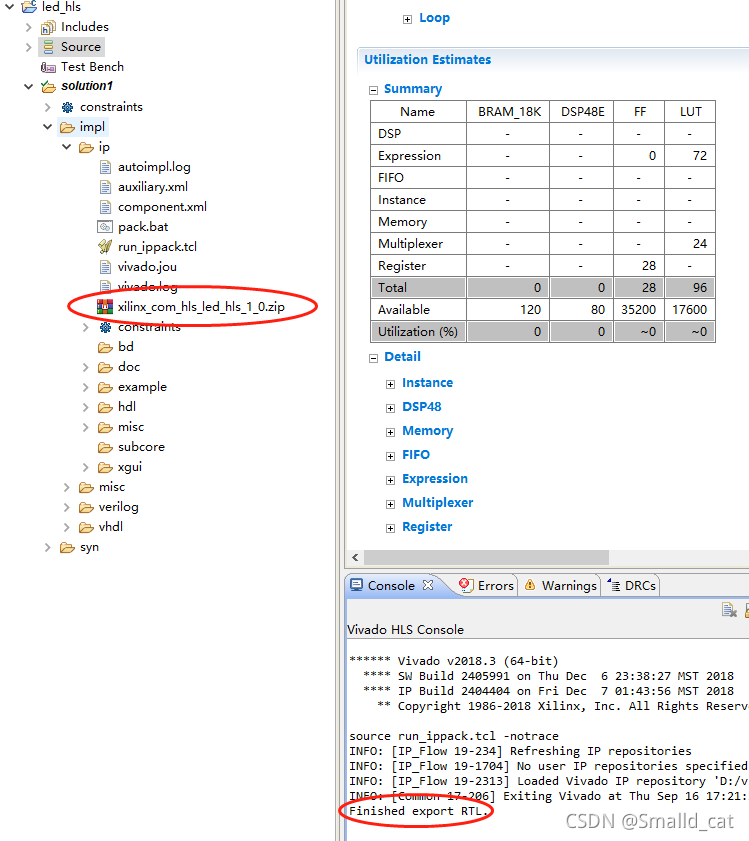

于是就生成了以ZIP 压缩文件形式存在的 IP 核
在这里插入图片描述

ip核验证

我们创建一个vivado工程
在这里插入图片描述

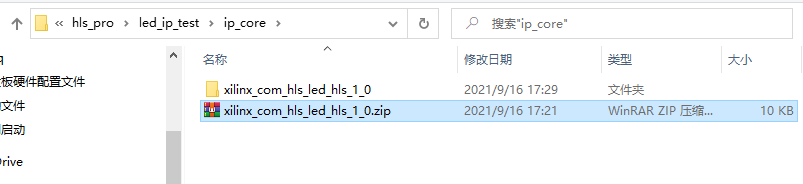

我们把hls生成的ip核解压到vivado工程
在这里插入图片描述

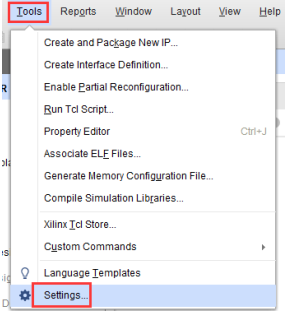

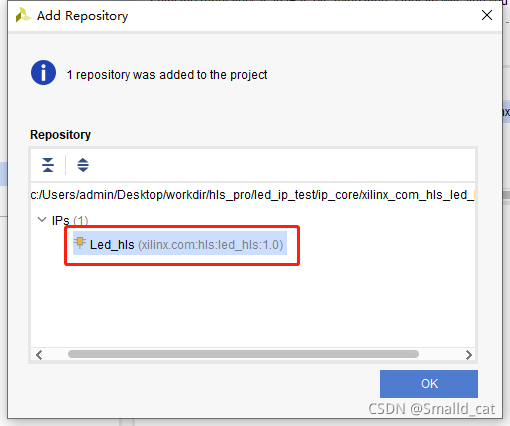

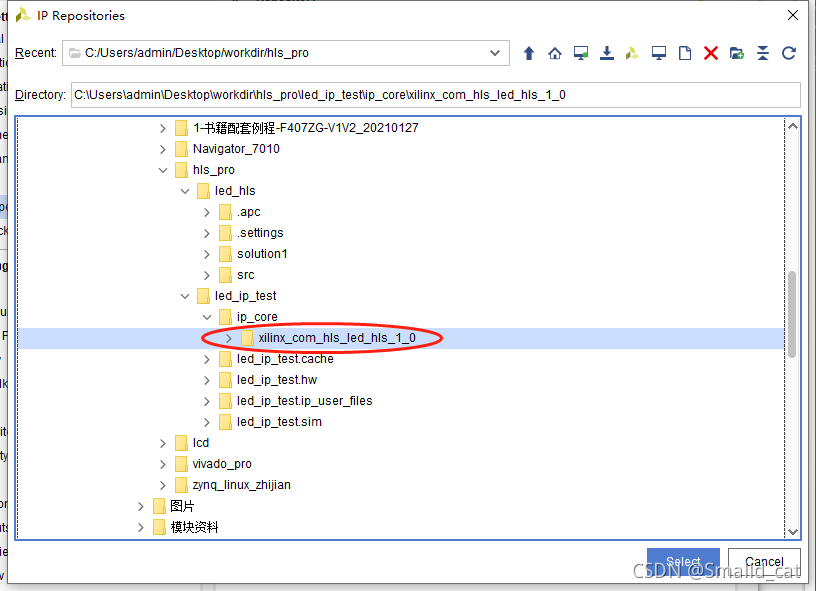

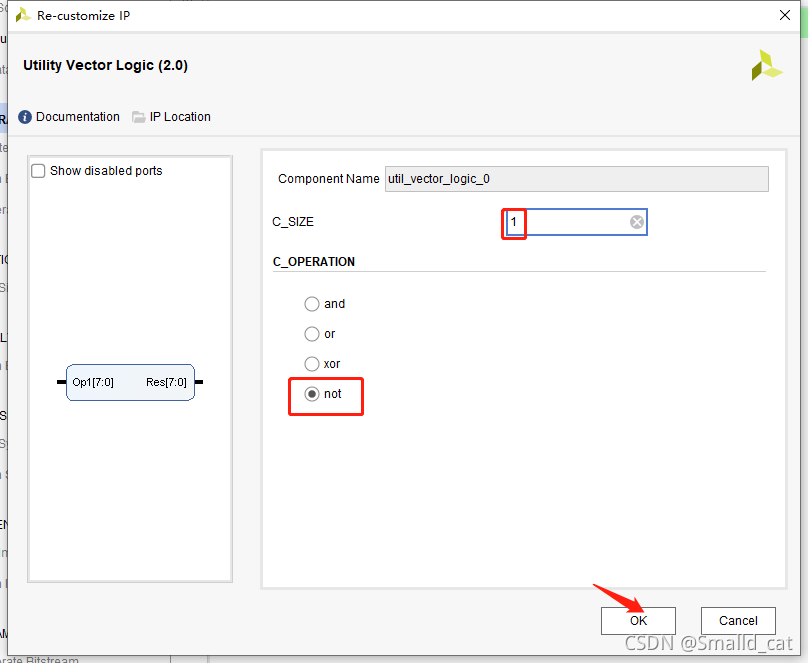

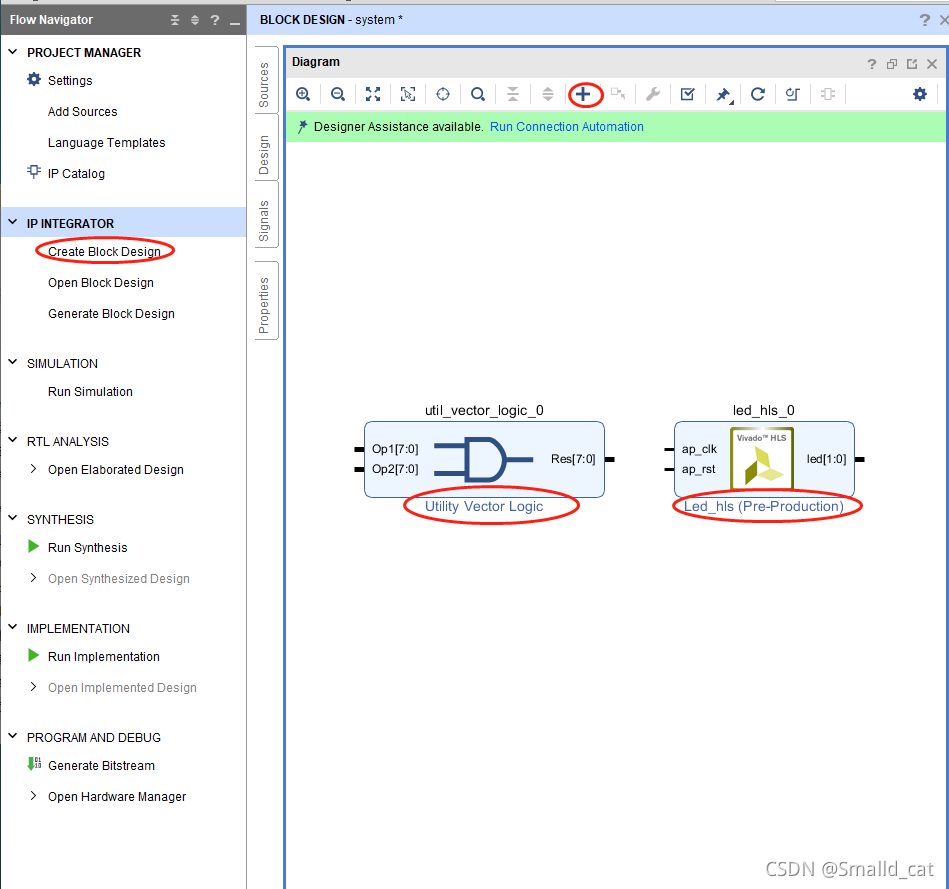

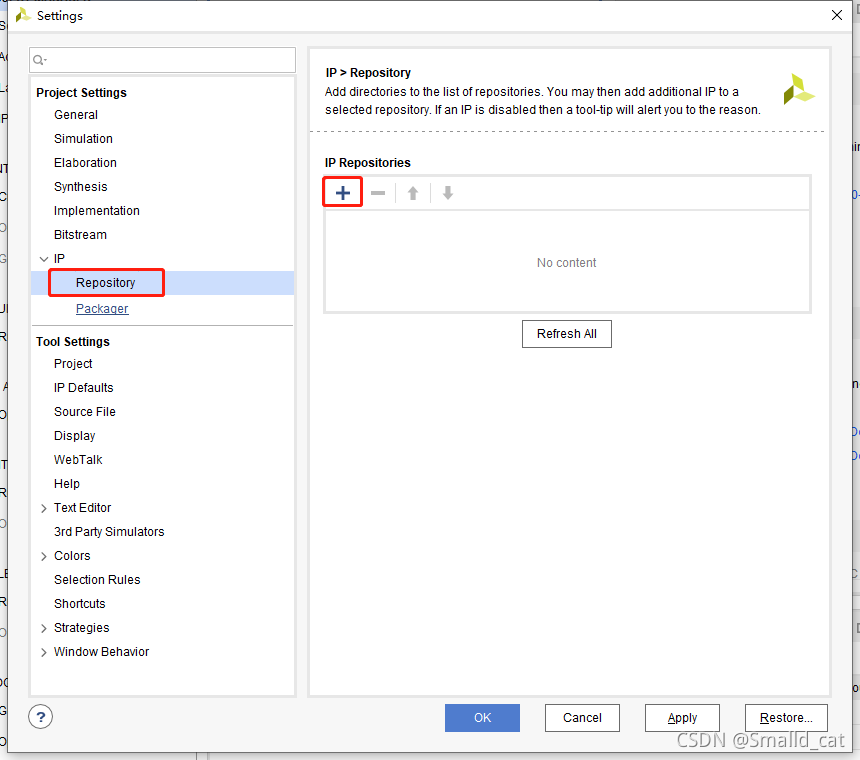

添加ip核
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

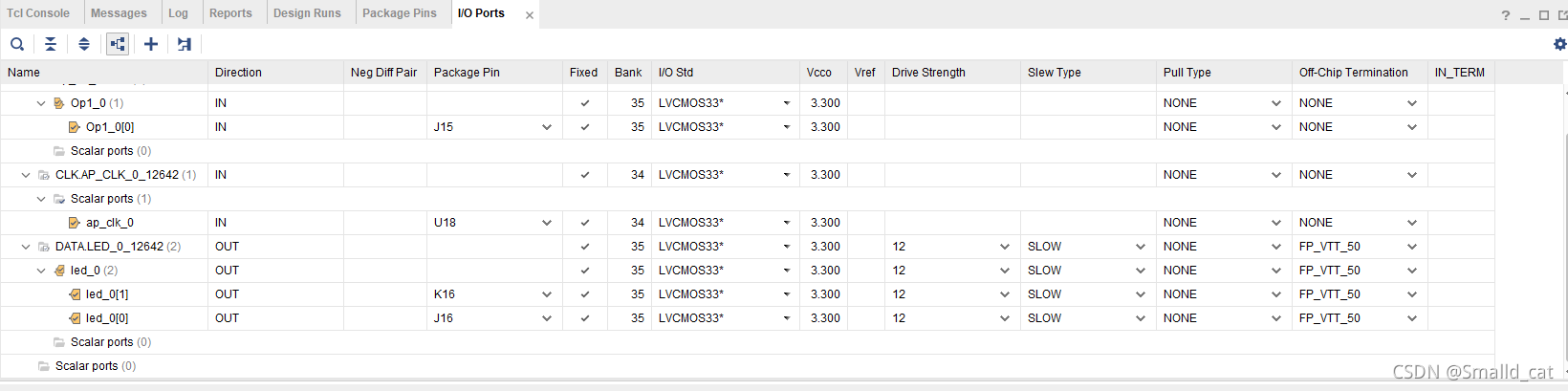

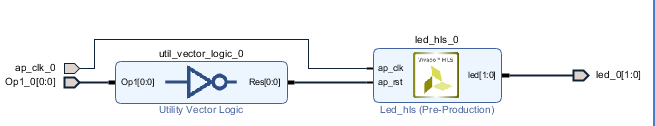

绑定io，然后生成bit文件下载进开发板
在这里插入图片描述
在这里插入图片描述
