最近在研究三维可视化，发现了一堆奇怪的问题，我好菜啊我怎么这么菜，记录一下过程和一些坑。
Three.js官网：https://threejs.org/
学犀牛中文论坛：http://www.xuexiniu.com/
最近在研究三维可视化，发现是个水很深的领域。Three.js是一个基于WebGL的三维可视化库，功能很强大，官网上有很多炫酷的例子。
Rhino是一个类似3Dmax的建模软件，为什么不用3Dmax……是因为Mac电脑装不了3Dmax ╮（╯＿╰）
官网的Documentation中对Three.js的基础用法介绍的很详细，这里就不般教程了，只是稍微记录下这两天学习（爬坑）的过程。
警告⚠️：本篇不是个详细的Three.js教程，事实上，Vue，Three.js，Rhino单拎出来都不是很困难，遇到的大部分问题都是因为作者心血来潮要同时用这仨。
一. 环境搭建
Three.js的官网教程是基于html+js的，集成到Vue里直接npm或者yarn装就行了。
npm install three
Vue是我们的老朋友了这里就不讲相关知识啦，在我们的Vue工程里，引入Three，并创建一个简单的场景。
Three.js三要素场景Scene、相机Camera、渲染器Renderer，场景Scene定义了整体空间，用于保存、追踪所渲染物体；相机Camera定义了观察场景的角度；渲染器Renderer最终在浏览器中渲染出画面。
所以我们在Vue的data里，先定义好camera, scene, renderer，初值给null即可。
<template> <div class="area">
<!-- Three.js主体展示 -->
<div id="container"></div>
</div>
</template>
<script>
import * as THREE from 'three'
export default {
name: 'ThreeTest',
data() {
return {
camera: null,
scene: null,
renderer: null,
}
}
methods: {
}
}
</script>
接下来在method里面创建场景，基本是跟在html里写没什么差别。关于相机，渲染器的基本参数请参照官网api。
methods: { init() {
let container = document.getElementById('container');
this.scene = new THREE.Scene();
this.camera = new THREE.PerspectiveCamera(45, container.clientWidth/container.clientHeight, 0.1, 1000);
this.camera.position.x = 40;
this.camera.position.y = 40;
this.camera.position.z = 40;
this.camera.lookAt(this.scene.position);
this.renderer = new THREE.WebGLRenderer();
this.renderer.setClearColor(0xEEEEEE); //背景色
this.renderer.setSize(container.clientWidth, container.clientHeight); //场景大小
this.renderer.shadowMap.enabled = true; //启用阴影
console.log(scene);
console.log(camera);
console.log(renderer);
container.appendChild(this.renderer.domElement);
this.renderer.render(this.scene, this.camera);
}
},
mounted() {
this.init();
}
添加完毕后，虽然屏幕上一片灰啥都没有，但我们可以在控制台输出场景、相机、渲染器参数查看。自此，证明我们已经在Vue里成功创建了一个three.js的三维场景。
Three.js三要素
如果控制台遇到问题
"ReferenceError: THREE is not defined"
请确定导入的时候是不是写对了
import * as THREE from 'three'
二. Three.js基础元素
Step1: 坐标系建立
为了便于查看，先在场景中建立一个直角坐标系，包括坐标轴和平面。
//添加坐标轴
let axes = new THREE.AxesHelper(20);
this.scene.add(axes);
//平面
let planeGeometry = new THREE.PlaneGeometry(60,20)
let planeMaterial = new THREE.MeshLambertMaterial({color: 0xcccccc});
let plane = new THREE.Mesh(planeGeometry, planeMaterial);
plane.receiveShadow = true;
plane.rotation.x = -0.5* Math.PI;
this.scene.add(plane);
为了渲染，还需要加个光源，不然所有元素都会是一片黑色。
let spotLight = new THREE.SpotLight(0xffffff);
spotLight.position.set(40, 80, -20);
spotLight.castShadow = true;
this.scene.add(spotLight);
在Three.js的坐标系里，红色是x轴，绿色是y轴，蓝色是z轴。注意这时候根据我们的设定，相机位置在（40，40，40），所以看到的是如下效果。可以适当调整相机位置感受一下坐标变换。
坐标系建立
Step2: 添加几何体
下面给这个场景加两个几何体。加一个球和一个方块。
首先在data里加上cube和sphere用来存储球和方块。
data() { return {
……
sphere:null,
cube:null,
}
}
然后init方法里定义一下位。
//方体
let cubeGeometry = new THREE.BoxGeometry(5, 5, 5);
let cubeMaterial = new THREE.MeshLambertMaterial({color: 0xffee6b});
this.cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
this.cube.castShadow = true;
this.cube.position.x = -10;
this.cube.position.y = 10;
this.scene.add(this.cube);
//球体
let sphereGeometry = new THREE.SphereGeometry(2, 20, 20);
let sphereMaterial = new THREE.MeshLambertMaterial({color: 0x7777ff});
this.sphere = new THREE.Mesh(sphereGeometry, sphereMaterial);
this.sphere.castShadow = true;
this.sphere.position.x = 20;
this.sphere.position.y = 5;
this.sphere.position.z = 0;
this.scene.add(this.sphere);
立体几何学的好，坐标设置无烦恼。MeshLambertMaterial是Three.js中一种不太亮的纯色材质，Three.js中的材质还有很多，可以去官网文档的Materials那栏多尝试几个。

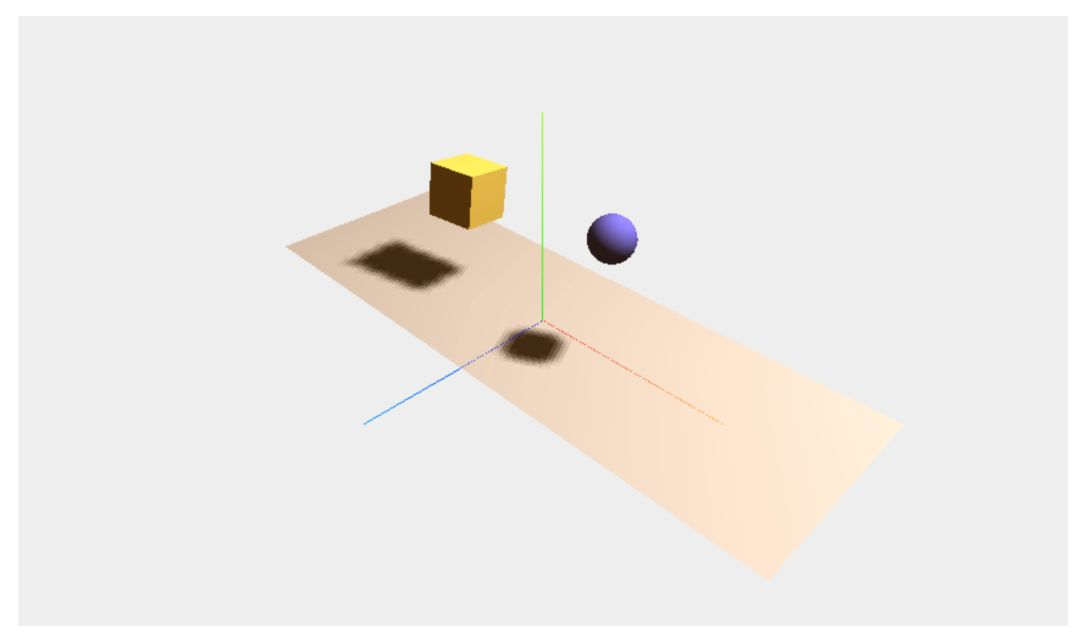

立方体和球

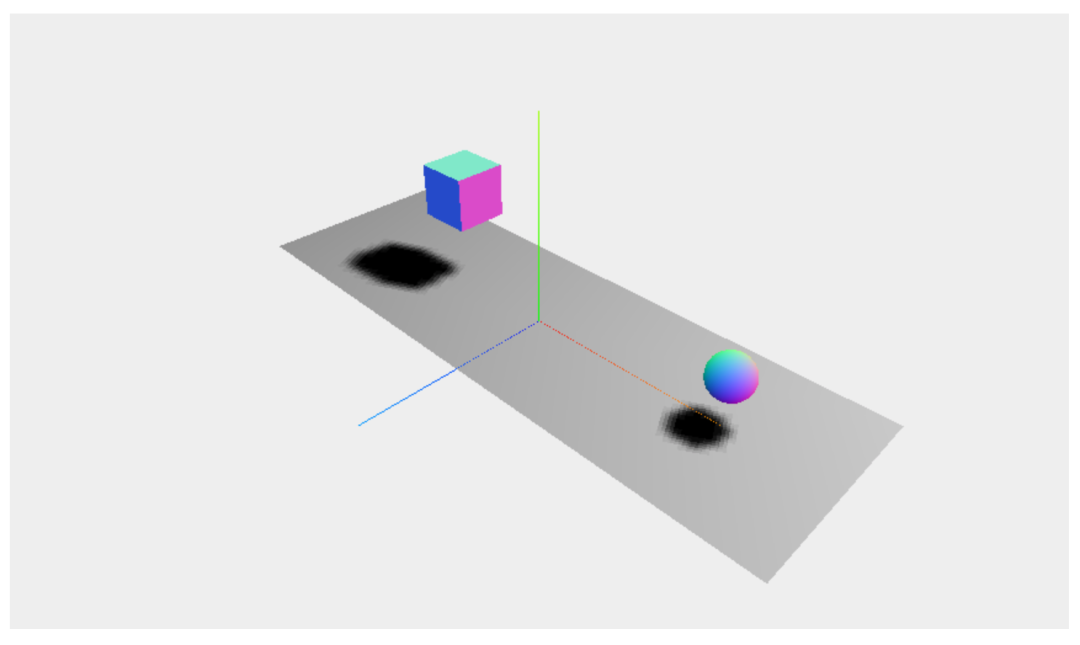

推荐试一下MeshNormalMaterial，效果非常炫酷。
MeshNormalMaterial
Step3: 添加动画
现在我们想让这两个元素动一动，所以新建一个animate方法。（记得先在data里定义好step，用来作为球移动的变量。）
animate()
{
requestAnimationFrame(this.animate);
//旋转方体
this.cube.rotation.x += 0.02;
this.cube.rotation.y += 0.02;
//弹跳球
this.step += 0.03;
this.sphere.position.x = 10 + ( 10 * (Math.cos(this.step)));
this.sphere.position.y = 2 + ( 10 * Math.abs(Math.sin(this.step)));
this.renderer.render(this.scene, this.camera);
}
并且在mounted里把animate加上。
mounted() {
this.init();
this.animate();
}
为了光效更好一些我们可以在init中刚刚定义光源的地方加个环境光源。
let ambiColor = "#523318";
let ambientLight = new THREE.AmbientLight(ambiColor);
this.scene.add(ambientLight);
这样元素就动起来了，不会上传动图请假装下面是个动图。
我想起那天夕阳下的弹球，那是我逝去的……
Step4: 添加纹理贴图
现在方块和球的颜色都是我们自己定的rgb颜色，但是三维模型一般都是需要贴图的，（我在给外部Obj贴图的时候遇到了个很大的坑！这个第四部分再述。）Three.js中，提供TextureLoader可以直接加载外部纹理图片。
比如我们有一张伊丽莎白痴呆图。在Vue中，需要把它放在public静态资源文件夹下。（Vue3.0之前的工程应该是static文件夹。）这里静态资源不建议跟代码放在同一目录，因为Vue工程会自动变动目录地址，可能会匹配不到。

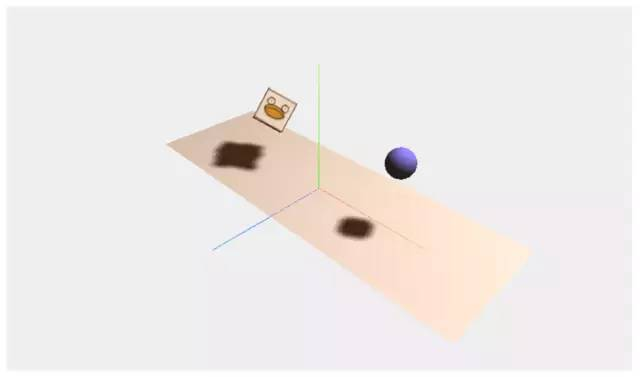

不是假发是伊丽莎白

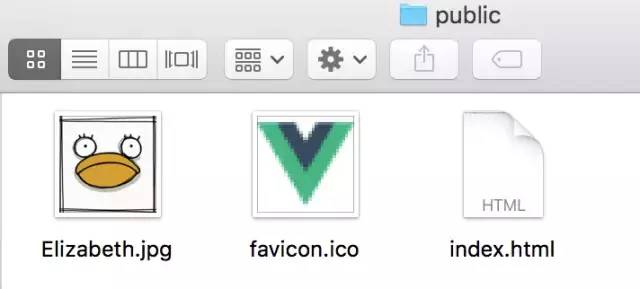

Vue的静态资源文件夹
之后，用TextureLoader加载图片。注意引用静态资源直接加个/就行。
//加载纹理
new THREE.TextureLoader().load('/Elizabeth.jpg',
texture => {
this.cube.material = new THREE.MeshLambertMaterial({map: texture});
});
这时，场景中的方块就贴上了图。
我想起那天夕阳下的伊丽莎白……
三. 添加Control组件
Three.js里一般用gui.dat作为辅助的控制组件，Vue添加gui.dat基本上没遇到什么坑。Html里怎么写的，除了把控制变量都放Data里定义，其他写法照搬过来就行。
npm install dat.gui
import dat from 'dat.gui'
之后使用方式基本跟在html中一样了，这里就不逐行介绍了。比如希望控制立方体旋转速度和小球弹跳速度，Data里先定义好两个速度变量。
data() { return { …… step:0, controls: { rotationSpeed: 0.02, bouncingSpeed: 0.03 } } },
method里增加方法初始化gui，并在init中调用一下。
initgui() { const gui = new dat.GUI(); // gui监测器 gui.add(this.controls, 'rotationSpeed', 0, 0.2); gui.add(this.controls, 'bouncingSpeed', 0, 0.2); this.init(); },
之后改一下animate，将动画绑定到controls中。
let { controls } = this requestAnimationFrame(this.animate); //旋转方体 this.cube.rotation.x += controls.rotationSpeed; this.cube.rotation.y += controls.rotationSpeed;
//弹跳球 this.step += controls.bouncingSpeed; this.sphere.position.x = 10 + ( 10 * (Math.cos(this.step))); this.sphere.position.y = 2 + ( 10 * Math.abs(Math.sin(this.step)));
this.renderer.render(this.scene, this.camera);
这样，就能通过控制组件改变动画速度。
控制组件
四. 引入外部三维模型
现在，终于要轮到我们Rhino出场了ヾ(≧▽≦*)o。这一步非常不顺利会有很多坑，我用加粗注明了。
我们首先在Rhino中建个模型。怎么建模的就不讲了，总之我们有了一条草鱼（草纹理的鱼，简称草鱼）。

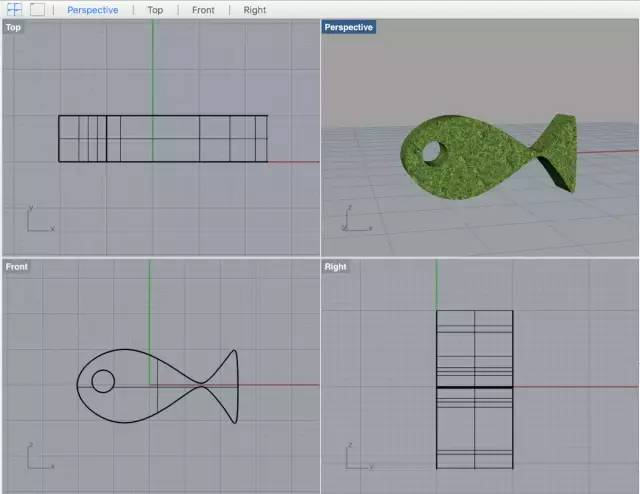

草鱼建模
然后，把这个模型导出成obj文件。会看到包括一个obj，一个mtl和一个png文件。obj是模型的基本轮廓，没有颜色。mtl是相关联的色彩配置文件。png就是mtl里用到的纹理图片。把这三个文件都放到public文件夹下。
草鱼模型文件
这里的第一个坑，是如果不放到public里面，可能会报以下错误，因为vue会编译时会更改资源路径。
Uncaught Error: THREE.OBJLoader: Unexpected line: “”
Three.js可以加载多种3D模型，需要单独引入js文件。但放到Vue里，毕竟不是引个js就能搞定的事，首先要保证npm上有这些加载模型的工具包。好在常见的Obj，Stl加载工具都是有的。
npm install three-obj-mtl-loader
装完后引入。
import { MTLLoader, OBJLoader } from 'three-obj-mtl-loader'
我们去掉刚刚的屏幕，立方体和弹球，或者新建另一个组件，加载这条鱼。
首先data里定义一个数据存放鱼。
data() { return { camera: null, scene: null, renderer: null, fish: null, } }
然后method里用MTLLoader和OBJLoader加载鱼。
init() { …… //加载模型 let mtlLoader = new MTLLoader(); let objLoader = new OBJLoader(); mtlLoader.load('/fish.mtl', (materials) => { materials.preload(); objLoader.setMaterials(materials); objLoader.load('/fish.obj', (object) => { object.scale.set(1, 1, 1); this.fish = object; this.scene.add(object); }) }) …… }, animate() { requestAnimationFrame(this.animate); if(this.fish){ this.fish.rotation.y += 0.006; } this.renderer.render(this.scene, this.camera); }
这里的第二个坑是如果模型没有显示，并且控制台也不报错，请先在控制台输出scene，确认模型是不是被加载上了。一般来讲都是因为相机视角不对，把相机位置和模型的缩放比例调一调，理论上就可以看到。
object.scale.set(1, 1, 1); 对于有些模型，可能要放大到100倍才能看到，也有些模型可能要缩小到0.1.
调整完毕后，OK，有一条鱼在动了！
鱼模型

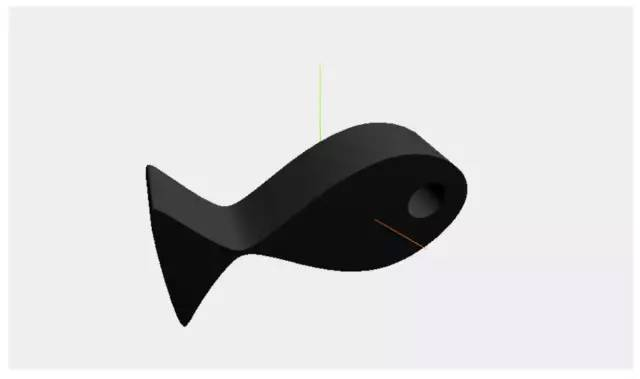

但是为什么是条黑鱼不是草鱼(⊙ˍ⊙)？纹理没有加载上，整个模型呈黑色。
这是第三个坑，经测试，如果用的是html+js，其实是没有任何问题的可以看到草鱼，但是在Vue里，大概又是路径的配置问题，其实mtl并没有获取到对应的png。需要我们打开mtl文件做一些更改。

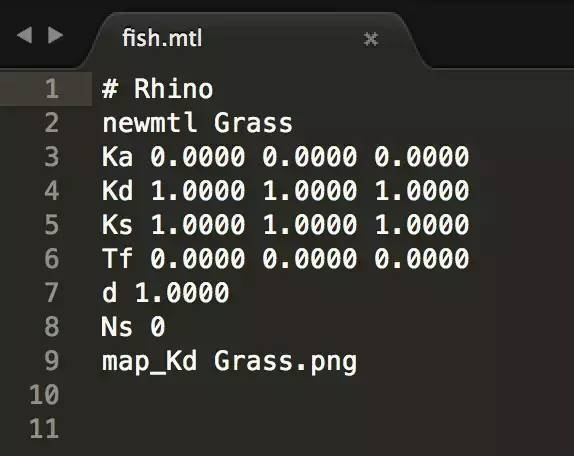

mtl文件详情
可以看到最后一行，是匹配到Grass.png中的，我们将它改成。
map_Kd /Grass.png

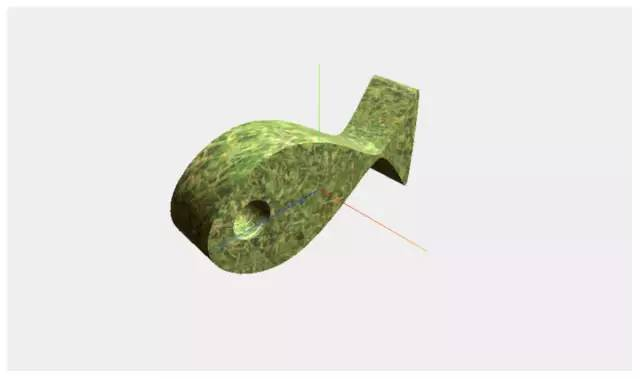

对，就加上一个/路径(°ー°〃)。再回到浏览器里，发现纹理已经加上了。
草鱼
当然，很多情况下，加载模型的时候会出现各种纹理加载不上的状况，所以这里介绍另一种曲线救国的万能解决方法。
就是只加载obj，然后手动用前文所说的TextureLoader自己加载纹理。
//曲线救国加载纹理 new OBJLoader().load('/fish.obj' , obj => { let texture = new THREE.TextureLoader().load('/Grass.png'); let material = new THREE.MeshLambertMaterial( { map: texture } ); obj.children.forEach(child => { child.material = material; }); this.fish = obj; this.scene.add(obj); })

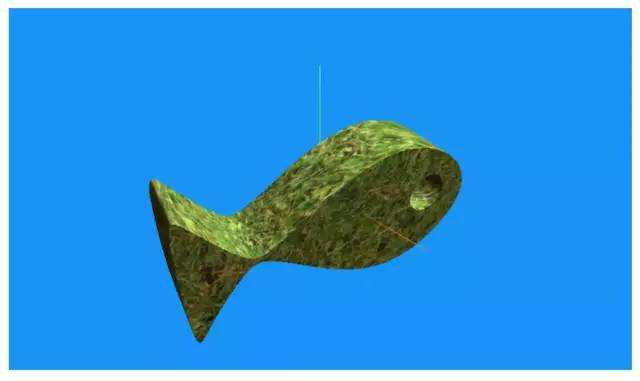

效果也是一样的！改个背景色，于是：
水中草鱼
五. 总结
Three.js很强大，三维可视化还有很大的发展空间，篇幅所限，以后再对材质，纹理，动画做更深入研究。本文中记录的坑希望大家不要遇到。
