Flink Sink JDBC 源码分析

说明：以下所有都基于Flink1.11版本  代码都精简过了

完整例子

public class MysqlSinkExample {

    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        DataStreamSource<String> source = env.fromElements("a", "b", "c", "d");

        //执行参数
        JdbcExecutionOptions executionOptions = JdbcExecutionOptions.builder().withBatchIntervalMs(500L).withBatchSize(10000).build();
        //数据库连接参数
        JdbcConnectionOptions connectionOptions = (new JdbcConnectionOptions.JdbcConnectionOptionsBuilder()).withUrl("jdbcurl").withDriverName("db.driver").withUsername("db.username").withPassword("monitor.db.password").build();
        //sql
        final String sql = "INSERT INTO letter (name) VALUES (?)";
        //输出
        source.addSink(JdbcSink.sink(
                sql,
                (st, r) -> {
                    st.setString(1, r);
                },
                executionOptions,
                connectionOptions
        ));

        env.execute("sink mysql");
    }
}

上面需求就是将元素 "a" "b" "c"  "d" 写入 letter 表！可以看到我们有配置

• JdbcExecutionOptions  执行参数

  • batchIntervalMs ：每次批量写入最小间隔时间

  • batchSize ：批量写入的数据大小

  • maxRetries ：插入发生异常重试次数  注意：只支持  SQLException 异常及其子类异常重试

• JdbcConnectionOptions 连接参数配置

• sql  写入的sql语句

• 里面还有一个 labmbda 函数实现它  本身是一个消费型labmbda函数

  • PreparedStatement ：第一个参数

  • 第二参数是元素 如代码中的a b c ...



    写入数据成功时候，会不会想一些其他的问题 ？

    如何实现批量写入的？

    批量写入是不是会产生数据延迟？

    我想转实时写入怎么配置？

    数据会丢失吗？


    源码

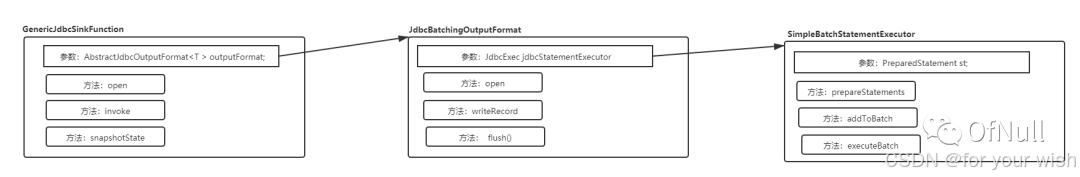

    看源码之前看一张核心类关联图，请记住这三个核心类，后面都穿插着他们身影。

工厂类 JdbcSink

我们是通过 JdbcSink.sink(...) 构造一个 SinkFunction 提供给Flink输出数据！

--  org.apache.flink.connector.jdbc.JdbcSink

public class JdbcSink {
 public static <T> SinkFunction<T> sink(
  String sql,
  JdbcStatementBuilder<T> statementBuilder,
  JdbcExecutionOptions executionOptions,
  JdbcConnectionOptions connectionOptions) {
  return new GenericJdbcSinkFunction<>(  //  todo GenericJdbcSinkFunction
   new JdbcBatchingOutputFormat<>(    //   todo JdbcBatchingOutputFormat  批量写出处理类
    new SimpleJdbcConnectionProvider(connectionOptions),   //todo Jdbc连接包装类
    executionOptions, //todo 执行参数类 如重试次数 最大等待时间 最大等待条数
    context -> {
     Preconditions.checkState(
      !context.getExecutionConfig().isObjectReuseEnabled(),
      "objects can not be reused with JDBC sink function");
     return JdbcBatchStatementExecutor.simple(   //todo  返回的就是这个 SimpleBatchStatementExecutor 这里封装了 最终写入逻辑
      sql,
      statementBuilder,
      Function.identity());
    },
    JdbcBatchingOutputFormat.RecordExtractor.identity()
   ));
 }

根据此图结合看一下 核心类关系图！

这里我们不用去理解具体每个类作用，但是必须知道通过工厂构造出一个 GenericJdbcSinkFunction  ！

数据处理：GenericJdbcSinkFunction

Flink官方提供了 RichSinkFunction 供我们完成数据输出！它有两个接口供下游处理！open 函数初始化方法 在实际处理数据之前仅会调用一次 invoke 每进来一条数据都会调用一次

open(Configuration parameters)

invoke(T value, Context context)

我们再来看看 GenericJdbcSinkFunction 实现 RichSinkFunction 之后具体干了什么？

public class GenericJdbcSinkFunction<T> extends RichSinkFunction<T> {
    private final AbstractJdbcOutputFormat<T > outputFormat;

 public GenericJdbcSinkFunction(@Nonnull AbstractJdbcOutputFormat<T> outputFormat) {
  this.outputFormat = Preconditions.checkNotNull(outputFormat);
 }

 @Override
 public void open(Configuration parameters) throws Exception {
  super.open(parameters);
  RuntimeContext ctx = getRuntimeContext();
  outputFormat.setRuntimeContext(ctx);
  outputFormat.open(ctx.getIndexOfThisSubtask(), ctx.getNumberOfParallelSubtasks());
 }

 @Override
 public void invoke(T value, Context context) throws IOException {
  outputFormat.writeRecord(value);
 }
}

简化代码发现：open执行时候会去调用 outputFormat.open(...) invoke 也只是调用了 outputFormat.writeRecord(value)

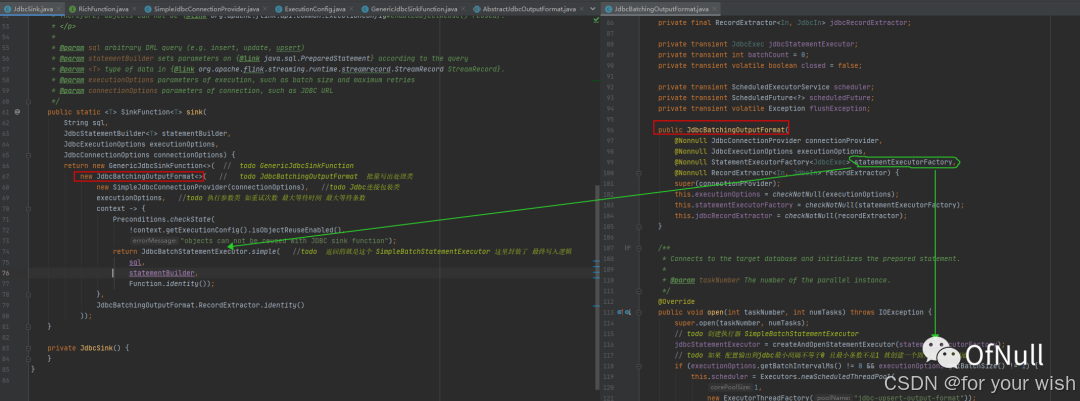

那么outputFormat是具体那个类实现? 回到构造工厂可以看到 里面构造了  JdbcBatchingOutputFormat

这个时候可以理解: AbstractJdbcOutputFormatoutputFormat = JdbcBatchingOutputFormatoutputFormat

初始化：JdbcBatchingOutputFormat#Open

public class JdbcBatchingOutputFormat extend AbstractJdbcOutputFormat{
 private transient JdbcExec jdbcStatementExecutor;

 @Override
 public void open(int taskNumber, int numTasks) throws IOException {
        //初始化jdbc连接
  super.open(taskNumber, numTasks);

  // todo 创建执行器 SimpleBatchStatementExecutor
  jdbcStatementExecutor = createAndOpenStatementExecutor(statementExecutorFactory);

        // todo 如果 配置输出到jdbc最小间隔不等于0 且最小条数不是1 就创建一个固定定时线程池
  if (executionOptions.getBatchIntervalMs() != 0 && executionOptions.getBatchSize() != 1) {
   this.scheduler = Executors.newScheduledThreadPool(
    1,
    new ExecutorThreadFactory("jdbc-upsert-output-format"));
   this.scheduledFuture = this.scheduler.scheduleWithFixedDelay(
    () -> {
     synchronized (JdbcBatchingOutputFormat.this) {
      if (!closed) {
       try {
                                // todo 批量缓存的数据都写到jdbc
        flush();
       } catch (Exception e) {
        flushException = e;
       }
      }
     }
    },
    executionOptions.getBatchIntervalMs(),
    executionOptions.getBatchIntervalMs(),
    TimeUnit.MILLISECONDS);
  }
 }

}

其实这里就干了三件事情: 第一件事：super.open(taskNumber, numTasks)就是调用了抽象父类中 AbstractJdbcOutputFormat的open方法

public abstract class AbstractJdbcOutputFormat{
    protected transient Connection connection;
 protected final JdbcConnectionProvider connectionProvider;

 @Override
 public void open(int taskNumber, int numTasks) throws IOException {
  try {
   establishConnection();
  } catch (Exception e) {
   throw new IOException("unable to open JDBC writer", e);
  }
 }

    protected void establishConnection() throws Exception {
        //创建jdbc连接
  connection = connectionProvider.getConnection();
 }
}

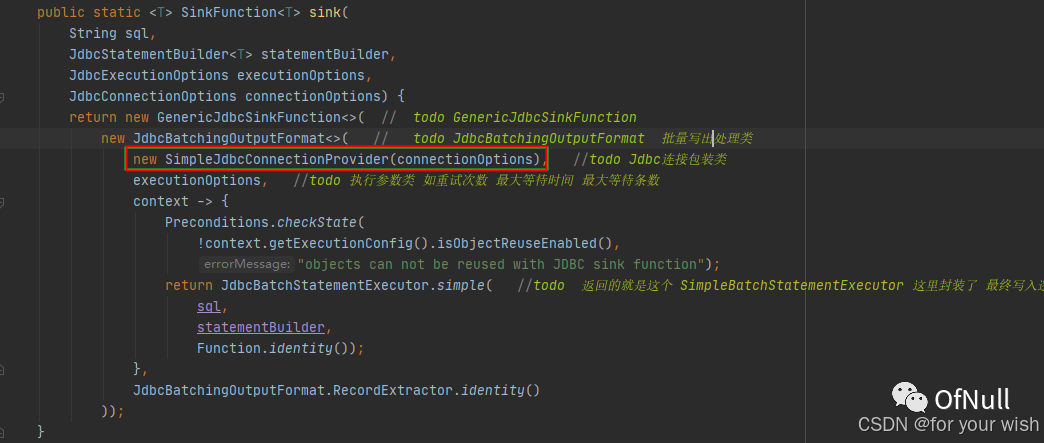

而这个JdbcConnectionProvider这个类就是在在构造JdbcBatchingOutputFormat构造方法传入的SimpleJdbcConnectionProvider

SimpleJdbcConnectionProvider#getConnection 可以看到就是创建了Connection

public class SimpleJdbcConnectionProvider{
 private final JdbcConnectionOptions jdbcOptions;
 private transient volatile Connection connection;

    @Override
 public Connection  getConnection() throws SQLException, ClassNotFoundException {
  if (connection == null) {
   synchronized (this) {
    if (connection == null) {
     Class.forName(jdbcOptions.getDriverName());
     if (jdbcOptions.getUsername().isPresent()) {
      connection = DriverManager.getConnection(jdbcOptions.getDbURL(), jdbcOptions.getUsername().get(), jdbcOptions.getPassword().orElse(null));
     } else {
      connection = DriverManager.getConnection(jdbcOptions.getDbURL());
     }
    }
   }
  }
  return connection;
 }
}

第二件事：createAndOpenStatementExecutor(statementExecutorFactory)  创建执行器 SimpleBatchStatementExecutor

然后调用 SimpleBatchStatementExecutor#prepareStatements(connection)  初始化了 PreparedStatement st

第二件事：根据条件判断是否创建固定定时启动线程池！这个线程池会根据你配置的时间定时启动去执行 flush 方法！这个 flush 方法主要作用定时将缓存的数据触发jdbc写入！

扩展一下：为什么还要判断   executionOptions.getBatchSize() != 1 呢？你想如果最大推送大小只有一条那就是来一条写入jdbc一条那么定时去触发写入就没啥意义了！如果想要实时写入那么也就是来一条我立马写入到jdbc。这个时候在flink内部不会有延迟的！

处理数据：JdbcBatchingOutputFormat#writeRecord

每条数据进来每次都会进入一下逻辑 我们宏观先看一遍  有个印象再来看细节

• GenericJdbcSinkFunction#invoke

  • SimpleBatchStatementExecutor#addToBatch

  • JdbcBatchingOutputFormat#flush

  • SimpleBatchStatementExecutor#executeBatch

  • JdbcBatchingOutputFormat#writeRecord


    设计思路：

    我们想要实现批量写入，那就必须要有批量数据，可是我们数据一条条进来是不是先得有个容器容纳这些批量数据？当容器到达一定的数据量我们就得批量写出去，然后清空容器，再重新装数据。

    flink的实现：

    JdbcBatchingOutputFormat#writeRecord

     @Override
     public final synchronized void writeRecord(In record) throws IOException {
      //写入数据之前发现有之前存在异常 就抛出异常 结束写入！否则则继续写入。
      checkFlushException();

      try {
       //将数据添加到容器
       addToBatch(record, jdbcRecordExtractor.apply(record));
       //计数器 统计容器已经有多少数据了
       batchCount++;
       //判断计数器是不是达到 指定容量
       if (executionOptions.getBatchSize() > 0
        && batchCount >= executionOptions.getBatchSize()) {
        flush(); //达到就执行批量输出jdbc
       }
      } catch (Exception e) {
       throw new IOException("Writing records to JDBC failed.", e);
      }
     }





    JdbcBatchingOutputFormat#addToBatch 如何批量写入容器

    protected void addToBatch(In original, JdbcIn extracted) throws SQLException {
         //这个jdbcStatementExecutor 前面说了就等于  SimpleBatchStatementExecutor
      jdbcStatementExecutor.addToBatch(extracted);
    }





    SimpleBatchStatementExecutor#addToBatch

    class SimpleBatchStatementExecutor<T, V>{
        private final List<V> batch;

        SimpleBatchStatementExecutor(...) {
      ...
      this.batch = new ArrayList<>();
     }

     @Override
     public void addToBatch(T record) {
      batch.add(valueTransformer.apply(record));
     }
    }


    可以看到内部使用一个ArrayList容器容纳待写入的元素， valueTransformer 这里的就是record数据进去record数据出来，没有做什么处理！系统留下的扩展！


    系统批量写入jdbc时机？

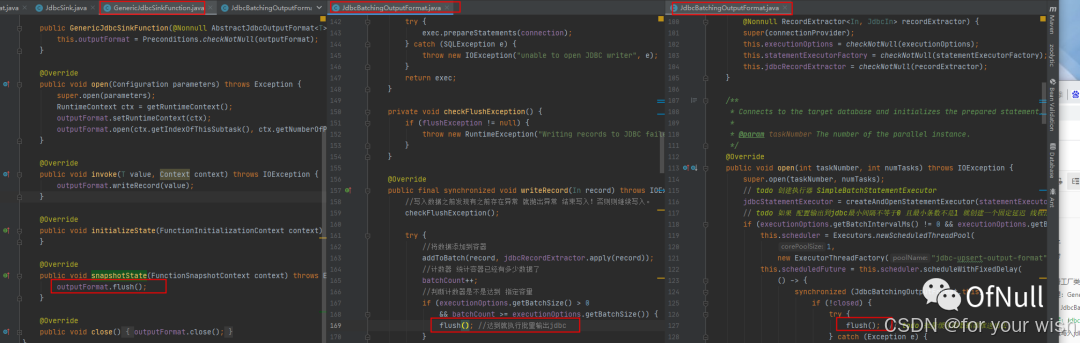

    有三个他们都调用了 JdbcBatchingOutputFormat#flush

  • JdbcBatchingOutputFormat#writeRecord 写入元素时候判断批量条数达到阈值调用

  • JdbcBatchingOutputFormat#open 上面讲了open里面启动一个定时调度器会调用

  • GenericJdbcSinkFunction#snapshotState  还有一个发生checkPoint时候会调用


JdbcBatchingOutputFormat#flush 方法解析

 @Override
 public synchronized void flush() throws IOException {
  checkFlushException();
  //循环判断是否小于最大重试次数
  for (int i = 1; i <= executionOptions.getMaxRetries(); i++) {
   try {
    //执行jdbc批量写入 然后将统计数据条数值重置为0  跳出循环结束
    attemptFlush();
    batchCount = 0;
    break;
   } catch (SQLException e) {
    LOG.error("JDBC executeBatch error, retry times = {}", i, e);
    if (i >= executionOptions.getMaxRetries()) {
     throw new IOException(e);  //如果循环次数达到最大重试次数 就抛出异常
    }
    try {
     //验证 连接是否有效 无效会重新生成connection和PreparedStatement
     if (!connection.isValid(CONNECTION_CHECK_TIMEOUT_SECONDS)) {
      connection = connectionProvider.reestablishConnection();
      jdbcStatementExecutor.closeStatements();
      jdbcStatementExecutor.prepareStatements(connection);
     }
    } catch (Exception excpetion) {
     LOG.error(
      "JDBC connection is not valid, and reestablish connection failed.",
      excpetion);
     throw new IOException("Reestablish JDBC connection failed", excpetion);
    }
    try {
     Thread.sleep(1000 * i);
    } catch (InterruptedException ex) {
     Thread.currentThread().interrupt();
     throw new IOException(
      "unable to flush; interrupted while doing another attempt",
      e);
    }
   }
  }
 }

 protected void attemptFlush() throws SQLException {
        //这个jdbcStatementExecutor 前面说了就等于  SimpleBatchStatementExecutor
  jdbcStatementExecutor.executeBatch();
 }

SimpleBatchStatementExecutor#executeBatch

 @Override
 public void executeBatch() throws SQLException {
  if (!batch.isEmpty()) {
   for (V r : batch) {
    parameterSetter.accept(st, r);
    st.addBatch();
   }
   st.executeBatch();
   batch.clear();
  }
 }

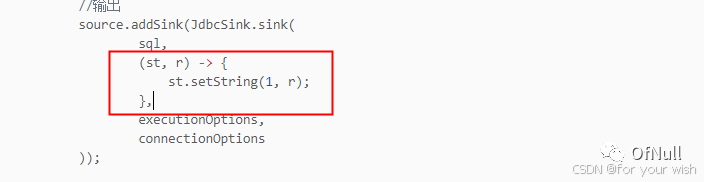

 这个parameterSetter.accept(st, r) 方法就是调用我例子里面的

st = PreparedStatement r = 每一个元素

这里执行批量写入，然后清空ArrayList容器！

连接器参数Flink19 #

参数	是否必填	默认值	类型	描述
connector	必填	(none)	String	指定使用什么类型的连接器，这里应该是'jdbc'。
url	必填	(none)	String	JDBC 数据库 url。
table-name	必填	(none)	String	连接到 JDBC 表的名称。
driver	可选	(none)	String	用于连接到此 URL 的 JDBC 驱动类名，如果不设置，将自动从 URL 中推导。
compatible-mode	可选	(none)	String	数据库的兼容模式。
username	可选	(none)	String	JDBC 用户名。如果指定了 'username' 和 'password' 中的任一参数，则两者必须都被指定。
password	可选	(none)	String	JDBC 密码。
connection.max-retry-timeout	可选	60s	Duration	最大重试超时时间，以秒为单位且不应该小于 1 秒。
scan.partition.column	可选	(none)	String	用于将输入进行分区的列名。请参阅下面的分区扫描部分了解更多详情。
scan.partition.num	可选	(none)	Integer	分区数。
scan.partition.lower-bound	可选	(none)	Integer	第一个分区的最小值。
scan.partition.upper-bound	可选	(none)	Integer	最后一个分区的最大值。
scan.fetch-size	可选	0	Integer	每次循环读取时应该从数据库中获取的行数。如果指定的值为 '0'，则该配置项会被忽略。
scan.auto-commit	可选	true	Boolean	在 JDBC 驱动程序上设置 auto-commit 标志， 它决定了每个语句是否在事务中自动提交。有些 JDBC 驱动程序，特别是 Postgres，可能需要将此设置为 false 以便流化结果。
lookup.cache	可选	NONE	枚举类型 可选值: NONE, PARTIAL	维表的缓存策略。 目前支持 NONE（不缓存）和 PARTIAL（只在外部数据库中查找数据时缓存）。
lookup.cache.max-rows	可选	(none)	Integer	维表缓存的最大行数，若超过该值，则最老的行记录将会过期。 使用该配置时 "lookup.cache" 必须设置为 "PARTIAL”。请参阅下面的 Lookup Cache 部分了解更多详情。
lookup.partial-cache.expire-after-write	可选	(none)	Duration	在记录写入缓存后该记录的最大保留时间。 使用该配置时 "lookup.cache" 必须设置为 "PARTIAL”。请参阅下面的 Lookup Cache 部分了解更多详情。
lookup.partial-cache.expire-after-access	可选	(none)	Duration	在缓存中的记录被访问后该记录的最大保留时间。 使用该配置时 "lookup.cache" 必须设置为 "PARTIAL”。请参阅下面的 Lookup Cache 部分了解更多详情。
lookup.partial-cache.cache-missing-key	可选	true	Boolean	是否缓存维表中不存在的键，默认为true。 使用该配置时 "lookup.cache" 必须设置为 "PARTIAL”。
lookup.max-retries	可选	3	Integer	查询数据库失败的最大重试次数。
sink.buffer-flush.max-rows	可选	100	Integer	flush 前缓存记录的最大值，可以设置为 '0' 来禁用它。
sink.buffer-flush.interval	可选	1s	Duration	flush 间隔时间，超过该时间后异步线程将 flush 数据。可以设置为 '0' 来禁用它。注意, 为了完全异步地处理缓存的 flush 事件，可以将 'sink.buffer-flush.max-rows' 设置为 '0' 并配置适当的 flush 时间间隔。
sink.max-retries	可选	3	Integer	写入记录到数据库失败后的最大重试次数。
sink.parallelism	可选	(none)	Integer	用于定义 JDBC sink 算子的并行度。默认情况下，并行度是由框架决定：使用与上游链式算子相同的并行度。

总结

1. JdbcExecutionOptions 可以配置  批量写入间隔时间  最大写入数量  和 异常容错次数（只支持sql异常）

2. JdbcConnectionOptions 可以配置数据库的连接参数

3. 关闭定时写入可以把 BatchIntervalMs设置为0

4. 实时写入可以把 BatchSize 设置为1

5. 间隔时间 或者 最大写入数 或者 触发检查点的时候 这三个地方 会触发写入批量写入jdbc

6. 未开启检查点可能会丢失数据的，开启了检查点需要保证数据库幂等性插入，因为可能会重复插入！
