本文详细介绍了UML中的四种主要事物（结构、行为、分组和注释），以及四种基本关系（依赖、关联、泛化和实现）。涵盖了类图、对象图、用例图等不同类型的图示及其用途，展示了UML在系统建模中的关键元素和应用。
事物
uml中有4中事物，结构事物，行为事物，分组事物和注释事物
结构事物是uml模型中的名词，通常是模型的静态部分，描述概念或物理元素
行为事物是uml的动态部分，是模型中的动词，描述了跨越时间和空间的行为
分组事物是uml模型中的组织部分，是一些由模型分解成的盒子，在所有的分组事物中，最主要的分组事物是包，仅在开发时存在
注释事物是uml模型终端解释部分，用来描述说明和标注模型的任何元素
关系
有4种关系，依赖、关联、泛化和实现
依赖
依赖是两个事物间的语义关系，其中一个事物（独立事物）发生变化会影响另一个事物（依赖事物）
图形上为有方向的虚线（指向独立事物）

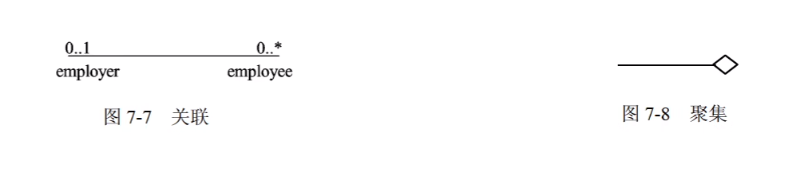

关联
关联是一种结构关系，描述了一组链，链式对象之间的连接
聚集是特殊的关联，描述了整体和部分间的结构关系（箭头指向整体）
聚集又分聚合和组合
部分和整体生命周期不一致为聚合，部分和整体生命周期一致为组合
单向关联

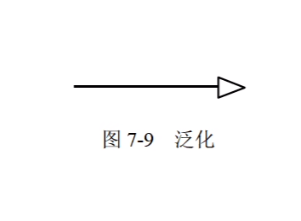

泛化
泛化是一种特殊/一般关系，特殊元素（子元素）的对象可替代一般元素（父元素）
图形箭头指向父元素
实现
带空心箭头的虚线，指向接口
图
类图
类图展现了一组对象、接口、协作和它们之间的关系
对象图
展现了某一时刻一组对象以及他们之间的关系，描述了在类图中所建立的事物的实例的静态快照
用例图
展现了一组用例、参与者以及他们之间的关系
包括
- 用例
- 参与者
- 用例之间的扩展关系和包含关系，参与者和用例之间的关联关系，用例与用例以及参与者与参与者之间的泛化关系
包含关系
用例与用例之间的关系
用虚线箭头表示，线上标明include，指向被包含的用例
扩展关系
用例与用例之间的关系
一个用例执行的时候，可能会发生特殊情况或者可选情况，这种情况就是这个用例的扩展用例
图形为虚线箭头，指向基本用例，标注extend
泛化关系
交互图
交互图用于对系统的动态方面进行建模，一张交互图表现的是一个交互，由一组对象和他们之间的关系组成，包含他们之间可能传递的消息
序列图（顺序图）
强调消息时间顺序的交互图
通信图
强调接收和发送消息的对象的结构组织的交互图
状态图
展现了一个状态机，由状态、转换、事件和活动组成、状态图关注系统的动态视图，对于接口、类和协作的行为建模尤为重要
状态和活动
状态是任何可以被观察到的系统行为模式，一个状态代表系统的一种行为模式，状态规定了系统对事件的响应方式
状态图中定义的状态主要有初态、终态和中间状态
转换和事件
状态图的转换用一条带箭头的线表示
在箭头上标注事件
活动图
是一类特殊的状态图，展现了在系统内从一个活动到另一个活动的流程
专注于系统的动态视图，对于系统的功能建模特别重要，并强调对象间的控制流程
构件图（组件图）
展现了一组构件之间的组织和依赖，专注于系统的静态实现视图
部署图
是用来对面向对象系统的物理方面建模的方法，展现了运行时处理节点以及其中构件的配置
动态视图，对于系统的功能建模特别重要，并强调对象间的控制流程
构件图（组件图）
展现了一组构件之间的组织和依赖，专注于系统的静态实现视图
部署图
是用来对面向对象系统的物理方面建模的方法，展现了运行时处理节点以及其中构件的配置
部署图展现了系统的软件和硬件之间的关系，在实施阶段使用
