1位数码管模拟值实验萌新速成大法

原创 于 2025-12-11 21:15:34 发布 · 649 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机

文章目录

1.前言

这个实验教程献给所有大一想努力的新手

2.欣赏成果

共阳数码管模拟值实验成果

3.安装对应软件

首先先安装对应软件Arduino

网址arduino.cc/en/software

4.学习软件的使用

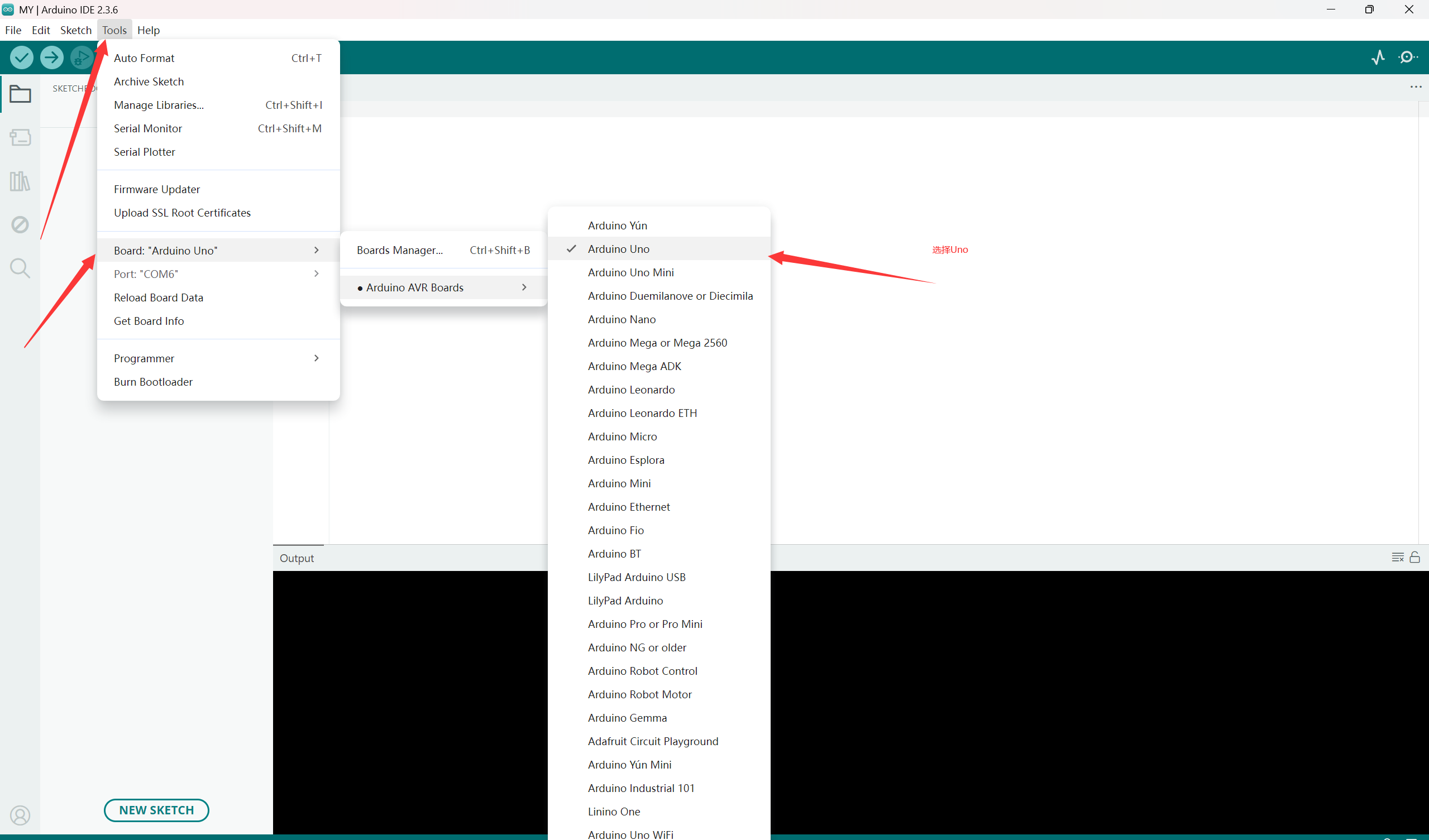

安装结束，我们进入首页选择我们对应的开发板Arduino UNO

在这里插入图片描述

选择之后就会将UNO开发板作为默认**（UNO开发板适合初学者简单易上手）**

在这里插入图片描述

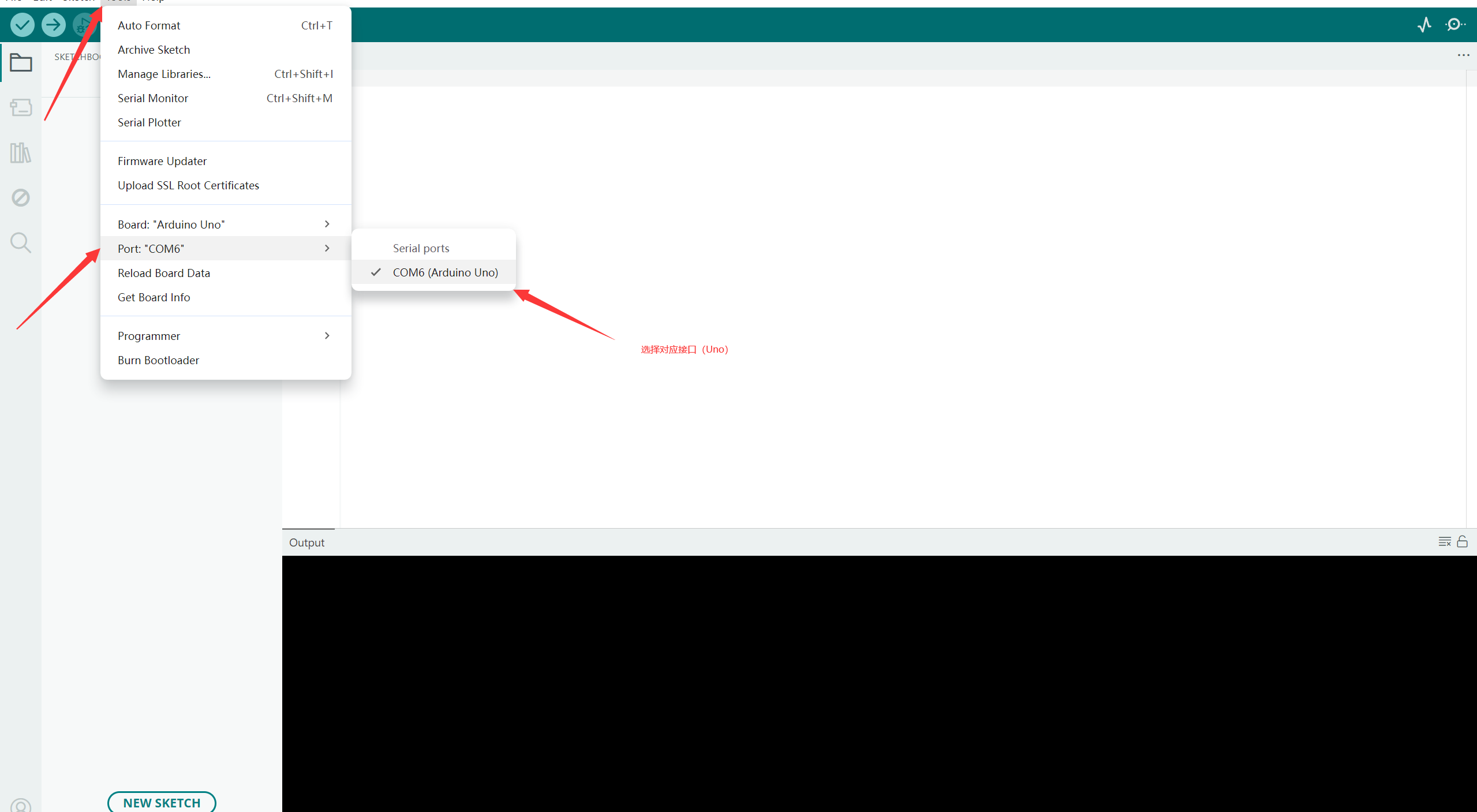

并将开发板连接到电脑**（注意：后面一定带有后缀，我前面买的盗版无法识别就没有后缀）**

如果没有出现开发板（com）请检查链接器是否连接好或者开发板是否接触不良

5.知识准备

i++

需要先保存变量的原始值到临时空间，再对变量自增，最后返回临时值（多一步临时值操作）

delay(1000)

是将函数延迟1000毫秒

digitalWrite(a,LOW);

如果该引脚通过pinMode()设置为输出模式（OUTPUT），您可以通过digitalWrite()语句将该引脚设置为HIGH（5伏特）或LOW（0伏特/GND）。

pinMode(i,OUTPUT);

通过pinMode()函数，你可以将Arduino的引脚配置为以下三种模式：
输出(OUTPUT)模式
输入(INPUT)模式
输入上拉（INPUT_PULLUP）模式

6.准备道具

一个面包板
八个220欧姆电阻
一个共阳极管

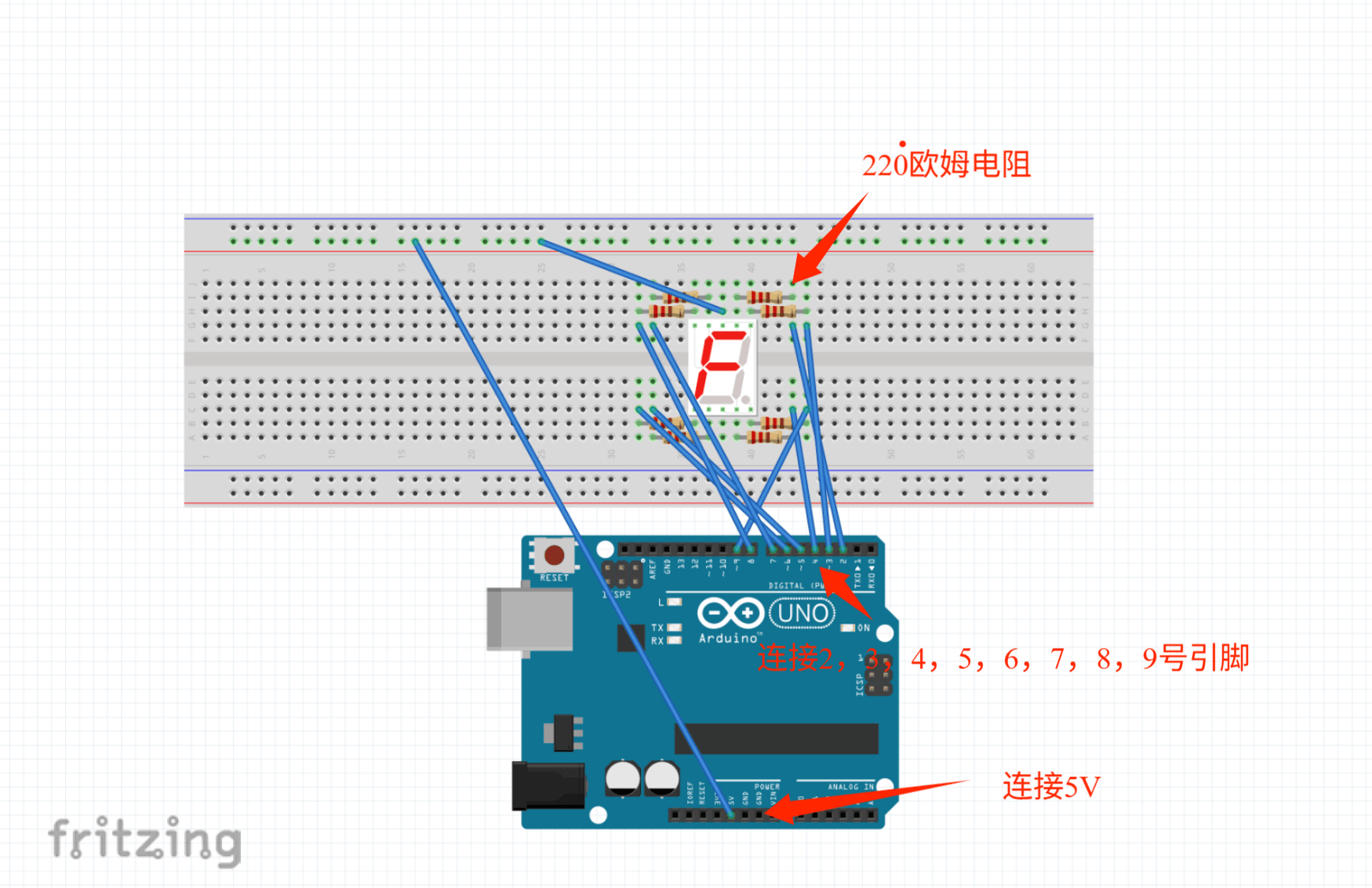

道具介绍
在这里插入图片描述

共阳数码管

是指将所有发光二极管的阳极接到一起形成公共阳极 (COM) 的数码管，共阳数码管在应用时应将公共极 COM 接到 + 5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。

共阴数码管

是指将所有发光二极管的阴极接到一起形成公共阴极 COM) 的数码管，共阴数码管在应用时应将公共极 COM 接到地线 GND 上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮

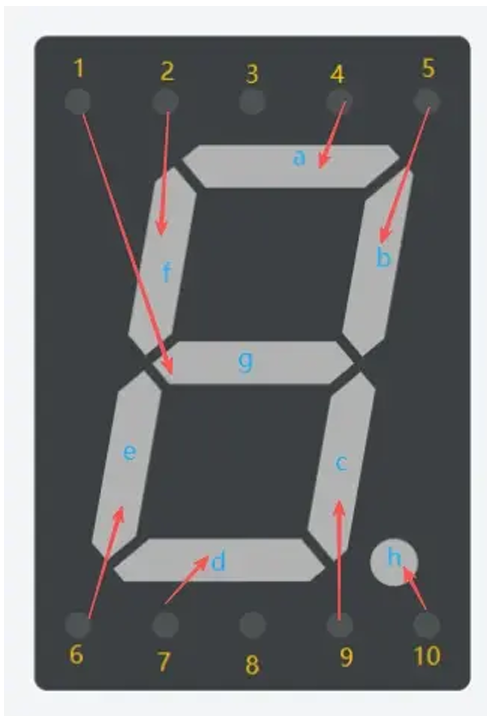

我们本次实验使用共阳极管
在这里插入图片描述

7.代码

int a = 2; // 定义数字接口2 连接a
int b = 3; // 定义数字接口3 连接b
int c = 4; // 定义数字接口4 连接c
int d = 5; // 定义数字接口5 连接d
int e = 6; // 定义数字接口6 连接e
int f = 7; // 定义数字接口7 连接f
int g = 8; // 定义数字接口8 连接g
int h = 9; // 定义数字接口9 连接h，也就是数码管中的dp

void setup() {
  // put your setup code here, to run once:
  int i;
  for(i=2;i<=9;i++){
    pinMode(i,OUTPUT); // 设置2~9号引脚为输出模式
  }
}

void loop() {
  // put your main code here, to run repeatedly:
  digital_0(); // 显示数字0
  delay(1000);
  digital_1(); // 显示数字1
  delay(1000);
  digital_2(); // 显示数字2
  delay(1000);
  digital_3(); // 显示数字3
  delay(1000);
  digital_4(); // 显示数字4
  delay(1000);
  digital_5(); // 显示数字5
  delay(1000);
  digital_6(); // 显示数字6
  delay(1000);
  digital_7(); // 显示数字7
  delay(1000);
  digital_8(); // 显示数字8
  delay(1000);
  digital_9(); // 显示数字9
  delay(1000);
}

// 显示数字0（电平反转：适配共阳极）
void digital_0(void){
  digitalWrite(a,LOW);
  digitalWrite(b,LOW);
  digitalWrite(c,LOW);
  digitalWrite(d,LOW);
  digitalWrite(e,LOW);
  digitalWrite(f,LOW);
  digitalWrite(g,HIGH);
  digitalWrite(h,LOW);
}

// 显示数字1（电平反转）
void digital_1(void){
  digitalWrite(a,HIGH);
  digitalWrite(b,LOW);
  digitalWrite(c,LOW);
  digitalWrite(d,HIGH);
  digitalWrite(e,HIGH);
  digitalWrite(f,HIGH);
  digitalWrite(g,HIGH);
  digitalWrite(h,LOW);
}

// 显示数字2（电平反转）
void digital_2(void){
  digitalWrite(a,LOW);
  digitalWrite(b,LOW);
  digitalWrite(c,HIGH);
  digitalWrite(d,LOW);
  digitalWrite(e,LOW);
  digitalWrite(f,HIGH);
  digitalWrite(g,LOW);
  digitalWrite(h,LOW);
}

// 显示数字3（电平反转）
void digital_3(void){
  digitalWrite(a,LOW);
  digitalWrite(b,LOW);
  digitalWrite(c,LOW);
  digitalWrite(d,LOW);
  digitalWrite(e,HIGH);
  digitalWrite(f,HIGH);
  digitalWrite(g,LOW);
  digitalWrite(h,LOW);
}

// 显示数字4（电平反转）
void digital_4(void){
  digitalWrite(a,HIGH);
  digitalWrite(b,LOW);
  digitalWrite(c,LOW);
  digitalWrite(d,HIGH);
  digitalWrite(e,HIGH);
  digitalWrite(f,LOW);
  digitalWrite(g,LOW);
  digitalWrite(h,LOW);
}

// 显示数字5（电平反转）
void digital_5(void){
  digitalWrite(a,LOW);
  digitalWrite(b,HIGH);
  digitalWrite(c,LOW);
  digitalWrite(d,LOW);
  digitalWrite(e,HIGH);
  digitalWrite(f,LOW);
  digitalWrite(g,LOW);
  digitalWrite(h,LOW);
}

// 显示数字6（电平反转）
void digital_6(void){
  digitalWrite(a,LOW);
  digitalWrite(b,HIGH);
  digitalWrite(c,LOW);
  digitalWrite(d,LOW);
  digitalWrite(e,LOW);
  digitalWrite(f,LOW);
  digitalWrite(g,LOW);
  digitalWrite(h,LOW);
}

// 显示数字7（电平反转）
void digital_7(void){
  digitalWrite(a,LOW);
  digitalWrite(b,LOW);
  digitalWrite(c,LOW);
  digitalWrite(d,HIGH);
  digitalWrite(e,HIGH);
  digitalWrite(f,HIGH);
  digitalWrite(g,HIGH);
  digitalWrite(h,LOW);
}

// 显示数字8（电平反转）
void digital_8(void){
  digitalWrite(a,LOW);
  digitalWrite(b,LOW);
  digitalWrite(c,LOW);
  digitalWrite(d,LOW);
  digitalWrite(e,LOW);
  digitalWrite(f,LOW);
  digitalWrite(g,LOW);
  digitalWrite(h,LOW);
}

// 显示数字9（电平反转）
void digital_9(void){
  digitalWrite(a,LOW);
  digitalWrite(b,LOW);
  digitalWrite(c,LOW);
  digitalWrite(d,LOW);
  digitalWrite(e,HIGH);
  digitalWrite(f,LOW);
  digitalWrite(g,LOW);
  digitalWrite(h,LOW);
}

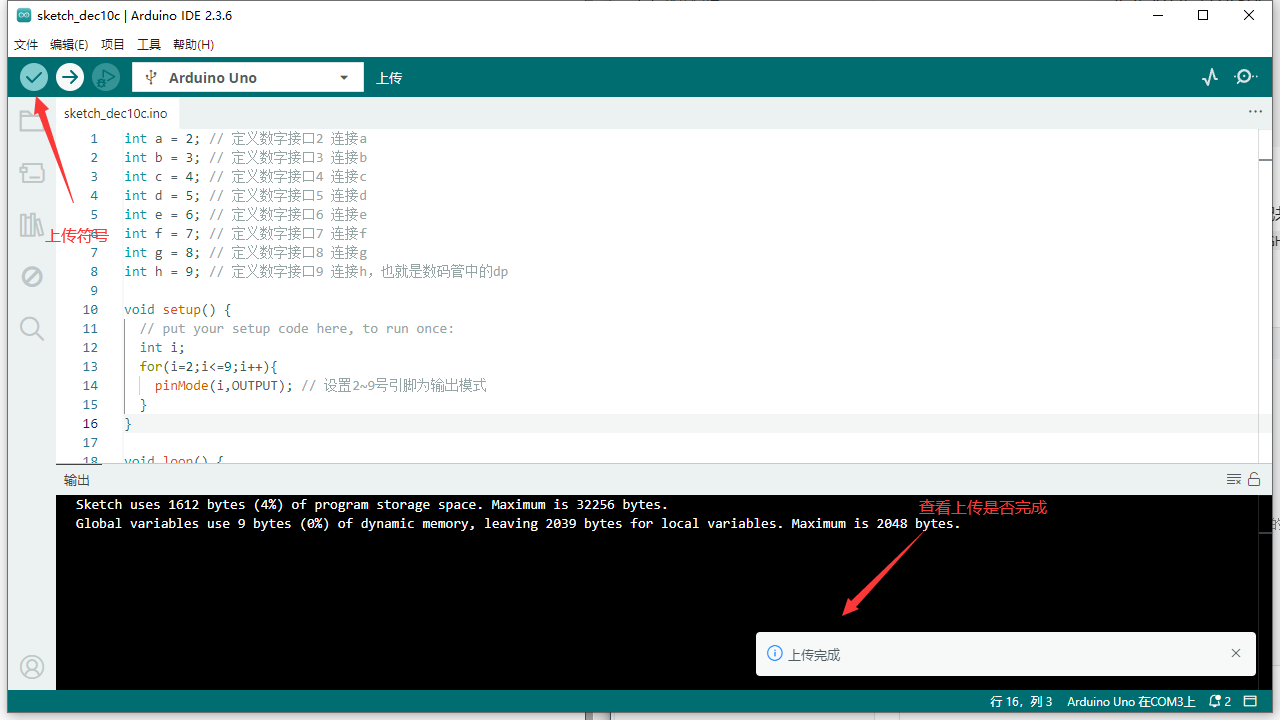

接下验证 ，左上角的勾是验证符号

在这里插入图片描述

查看是否验证成功，然后上传

在这里插入图片描述

上传成功就可以欣赏到开头的结果了

8.心得

我认为这是个新的开始我也遇到了很多问题（见下面），但是当我成功做出来了后感到非常自豪，所以我认为在这个时代人类要不断走出自己的舒适圈，才能前进，如果觉得有帮助就请点一下赞，我火速更新下一章，我是FOX，励志做一个博学的萌新。

9.花絮

在看到代码的时候，我就已经在想代码有什么可以修改的了，于是这些问题就诞生了

我可否将代码与数组结合？

int nums[]{2,3,4,5,6,7,8,9};
const int SEGMENT_COUNT =8;
byte guan[10][8]={
{HIGH,HIGH,HIGH,HIGH,HIGH,HIGH,LOW,HIGH},    // 0（8个元素）
  {LOW,HIGH,HIGH,LOW,LOW,LOW,LOW,HIGH},        // 1（8个元素）
  {HIGH,HIGH,LOW,HIGH,HIGH,LOW,HIGH,HIGH},     // 2（8个元素）
  {HIGH,HIGH,HIGH,HIGH,LOW,LOW,HIGH,HIGH},     // 3（8个元素）
  {LOW,HIGH,HIGH,LOW,LOW,HIGH,HIGH,HIGH},      // 4（8个元素）
  {HIGH,LOW,HIGH,HIGH,LOW,HIGH,HIGH,HIGH},     // 5（8个元素）
  {HIGH,LOW,HIGH,HIGH,HIGH,HIGH,HIGH,HIGH},    // 6（8个元素）
  {HIGH,HIGH,HIGH,LOW,LOW,LOW,LOW,HIGH},       // 7（8个元素）
  {HIGH,HIGH,HIGH,HIGH,HIGH,HIGH,HIGH,HIGH},   // 8（8个元素）
  {HIGH,HIGH,HIGH,HIGH,LOW,HIGH,HIGH,HIGH}     // 9
};
void setup(){
  for(int i=0;i<SEGMENT_COUNT;i++){
    pinMode(nums[i],OUTPUT);
  }
}
void loop(){
  for(int s=0;s<SEGMENT_COUNT;s++){
    displayNumber(s);
delay(1000);

  }
}
void displayNumber(int d){
  if(d<0||d>9){
  return;
  }
  for(d=0;d<9;d++){
  digitalWrite(nums[i],guan[d][i]);
}
}

知识补充

  1. 段引脚数组
    nums：把原来分散定义的 a-h 引脚整合到一
    个数组中，方便循环操作，减少重复代码。
  2. 段码表
    guan
    ：
    二维数组，第一维表示数字（0-9），第二维表示对应段
    的电平
    把原来 10 个函数里的电平值集中存储，一目了然，修改
    时只需改数组值
  3. 通用显示函数
    displayNumber()
    ：
    接收数字参数，先做范围检查（避免数组越界）
    通过循环遍历段引脚和段码，自动设置每个引脚的电平
  4. 简化的 loop 函数：用一个 for 循环遍历 0-9，调用通用显示
    函数，替代原来重复调用 10 个函数的写法

1. 二维数组定义格式：

数据类型 数组名[行数][列数]，比如
nums[3][4]。
2. 访问元素格式：
int
数组名[行下标][列下标]，下标从 0 开始计
数。
3. 遍历二维数组通常用嵌套 for 循环，外层控行、内层控列。

想法二：我一开始以为它是阴极管
结果就是一直不亮，最后我直接去问豆包，，然后发现我买的是阳极管，直接裂开，阴极管和阳极管一定要看好啊，阴极管就接GND引脚接口，如果是阳极管就接5V，一定要分清楚！！！
