UEFI Dxe foundation--event

今天又回头看了UEFI中关于Event的部分代码，每次都是看了忘，忘了看，所以决定写下来，虽然简单，但是也需要一遍遍的加深记忆。。。



gEventQueue [Index]   TPL分4个等级：Application=4    callback=8    Notify=16    High_level=31

                                      Index为0~31

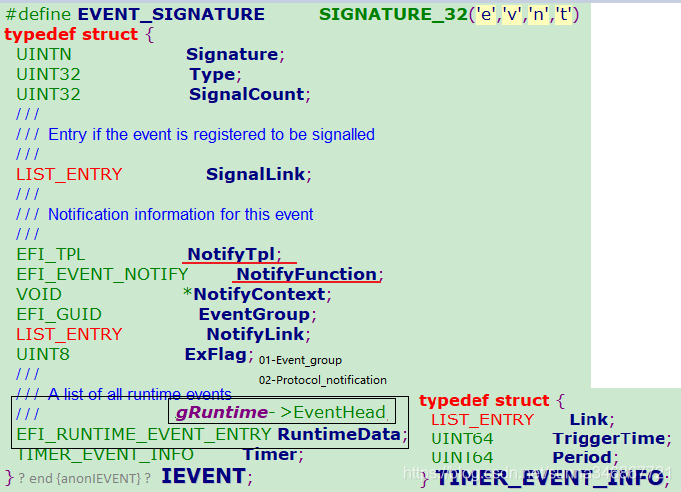

                                      每个Entry为Event->NotifyLink

gEventSignalQueue ：每个Entry为 IEvent->SignalLink

mEventTable ：由Event type构成的数组

gEventQueueLock (TPL_HIGH_LEVEL)

gEventPending

1. CoreCreateEvent 、 CoreCreateEventEx 、 CoreCreateEventInternal

2. CoreSignalEvent ：根据Event的TPL将其insert到 gEventQueue [TPL]列表中，通过Event->NotifyLink链接起来，设置 gEventPending 对应的bit

3. CoreDispatchEventNotifies ：根据参数TPL，remove  gEventQueue [TPL]链表的entry,执行Event->NotifyFunction，清 gEventPending 对应bit

        CoreRestoreTpl 会执行 CoreDispatchEventNotifies

4. timer event

    4.1常用数据结构

       mEfiTimerLock (TPL_HIGH_LEVEL - 1) 、 mEfiSystemTimeLock (TPL_HIGH_LEVEL)

       mEfiTimerList ：其entry为Event->Timer.Link

    4.2 func()

• 初始化的时候创建名为mEfiCheckTimerEvent的event，其type=signal，NotifyFunction=CoreCheckTimers，TPL=TPL_HIGH_LEVEL - 1
  • CoreCheckTimers\CoreTimerTick\CoreSetTimer中当triggertime到达的话会调用CoreSignalEvent (mEfiCheckTimerEvent)
• CoreCheckTimers：查看mEfiTimerList中的每个Entry，若Event的TriggerTime到了则调用CoreSignalEvent；周期性的event则重新insert到mEfiTimerList中
• CoreSetTimer：通过调用CoreInsertEventTimer将event加入到mEfiTimerList中
• CoreTimerTick：遍历mEfiTimerList中的每个Entry，若Event的TriggerTime到了则调用CoreSignalEvent
  • TimerInterruptHandler 为8254Time的中断处理函数，当Timer中断发生时，TPL会升级为TPL_HIGH_LEVEL，此时会禁止硬件中断，进而调用mTimerNotifyFunction；而mTimerNotifyFunction正是CoreTimerTick

看了@ Pedroa 的这篇博文 https://pedroa.blog.csdn.net/article/details/82258598，对于event的理解更为深刻，谢谢大神~
