chart控件的简单使用

看到很多人在论坛求助  毕业设计或者其他课题中的图表应用，最简单的就是mschart   但它有很多缺点   网上教程一大把 这里说下codeproject上的 HiSpeedChart控件  用起来也是很简单的。

源地址在这里http://www.codeproject.com/KB/miscctrl/High-speedCharting.aspx



以对话框应用为例

1添加.h  .cpp进入工程，然后在Cxxdlg.h里添加



#include "ChartCtrl_source/ChartCtrl.h"
#include "ChartCtrl_source/ChartLineSerie.h"





和





public:
 CChartCtrl m_Chart;
 CChartLineSerie* pLineSerie;







同时在resource.h里添加



#define IDC_CHARTCTRL     1001













2Cxxdlg.cpp里OnInitDialog()添加



CRect rc;
 GetClientRect(rc);
 rc.bottom -= 50;
 m_Chart.Create(this,rc,IDC_CHARTCTRL);
 m_Chart.SetEdgeType(0);
 m_Chart.SetBackColor(RGB(239,246,248));

 CChartStandardAxis* pBottomAxis =
  m_Chart.CreateStandardAxis(CChartCtrl::BottomAxis);
 pBottomAxis->SetMinMax(0, 10);
 CChartStandardAxis* pLeftAxis =
  m_Chart.CreateStandardAxis(CChartCtrl::LeftAxis);
 pLeftAxis->SetMinMax(0, 10);
 pLineSerie = m_Chart.CreateLineSerie();
 double XValues[10],YValues[10];
 for (int i=0;i<10;i++)
 {
  XValues[i] = YValues[i] = i;
 }
 pLineSerie = m_Chart.CreateLineSerie();
 pLineSerie->SetPoints(XValues,YValues,10);
 pLineSerie->SetColor(RGB(255,0,0));













ok end

-------------------------------------2014.12.26-----------------------------

给曲线添加个label标签也比较简单，记录如下

第一种是静态标签，  在上面代码的基础上添加一句

pLineSerie->CreateBalloonLabel(5,_T("X = 5,Y = 5"));

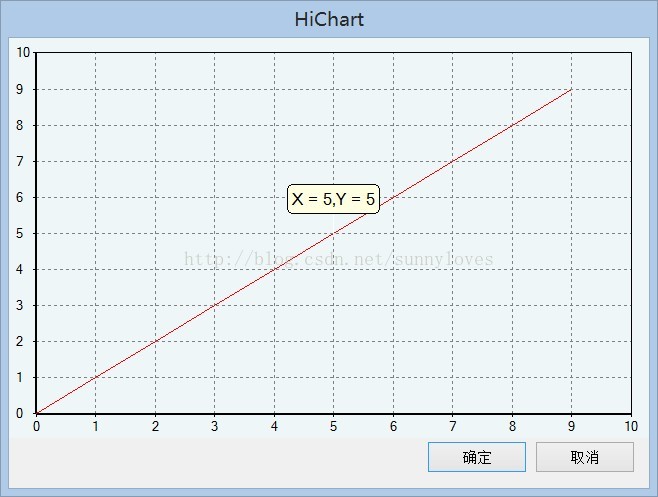

还有一种是自定义标签，需要从CChartLabelProvider类派生出新类，实现定制标签功能，有一个作者派生的CChartBalloonLabel类可以参考。效果如图





 =================================================================================

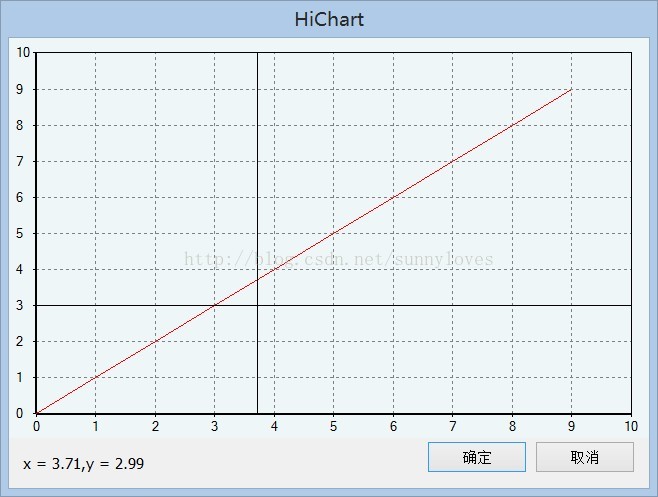

2014.12.27经常有需要实时显示曲线坐标点数字的功能，在这个类里实现比较方便，先看效果图

这里主要用Cursor的属性。从CChartCursor派生是最好的方法，这里这样派生

class CCustomCursorListener : public CChartCursorListener
{
public:
	void OnCursorMoved(CChartCursor *pCursor, double xValue, double yValue)
	{
//		TChartStringStream ssText;
//		ssText << _T("Cursor moved: xPos=") << xValue << _T(", yPos=") << yValue;
//		TChartString strText = ssText.str();
	//	MessageBox(NULL,strText.c_str(), _T("Info"), MB_OK);
		x = xValue;
		y = yValue;

		SendMessage(m_hwnd,MESSAGE_UPDATEPOS,0,0);
		// Do something with the string...
	}

	void GetHwnd(HWND hwnd)
	{
		m_hwnd = hwnd;
	}
	HWND m_hwnd;
};







 为了传递出鼠标移动的消息，需要获得主窗口的句柄，添加了GetHwnd函数。

同时在工程里添加全局变量double x,y;dlg.h里添加

	CCustomCursorListener* m_pCursorListener;

<span style="white-space:pre">	</span>afx_msg LRESULT OnUpdateData(WPARAM wp,LPARAM lp);

dlg.cpp里添加

	ON_MESSAGE(MESSAGE_UPDATEPOS,OnUpdateData)

和

CChartCrossHairCursor* pCrossHair =
		m_Chart.CreateCrossHairCursor();

	HWND hWnd = this->GetSafeHwnd();
	m_pCursorListener = new CCustomCursorListener;
	m_pCursorListener->GetHwnd(hWnd);
	pCrossHair->RegisterListener(m_pCursorListener);

对话框添加了一个CStatic控件之后





LRESULT CHiChartDlg::OnUpdateData(WPARAM wp,LPARAM lp)
{

	CString s;
	s.Format(_T("x = %.2f,y = %.2f"),x,y);
	CStatic* pStatic;
	pStatic = (CStatic*)GetDlgItem(IDC_STATIC);
	pStatic->SetWindowText(s);
	return 1;
}

就可以实现了
