H3C配置管理实验

摘要：
本实验涵盖了如何连接真实网络设备、配置IP地址、开启FTP服务、备份和还原配置文件等关键步骤。通过实际操作，我们深入探讨了配置管理的过程，以及在意外情况下如何还原配置。通过这个实验，我们不仅加深了对网络设备的理论理解，还掌握了在实际应用中管理和维护网络设备的实用技能。

一、实验背景与目的

在计算机网络领域，了解如何配置和管理网络设备是至关重要的技能。本实验旨在通过实际操作，使学习者熟悉基本的网络设备配置和管理流程。我们将使用一个网络设备（例如路由器）作为实验对象，通过配置IP地址、开启FTP服务、备份和还原配置文件等步骤，让学习者掌握实际应用中的网络设备管理技巧。

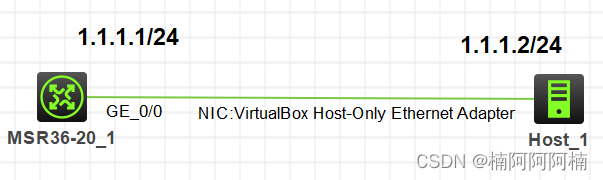

二、实验拓扑

三、实验需求

1.按照图示连接到真机，并配置IP地址（真机IP地址配置到VirtualBox Host-Only Ethernet Adapter网卡）
2.R1保存当前配置
3.在R1上开启FTP服务
4.使用真机访问FTP服务，把R1的配置文件拷贝到本地
5.在R1上清空配置，重启R1，确认已配置为空配状态
6.再次在R1开启FTP服务，并把真机拷贝的配置文件还原到路由器
7.更改R1的启动配置文件名
8.再次重启R1，确认配置已还原

四、实验解法

1.连接真机，配置IP地址

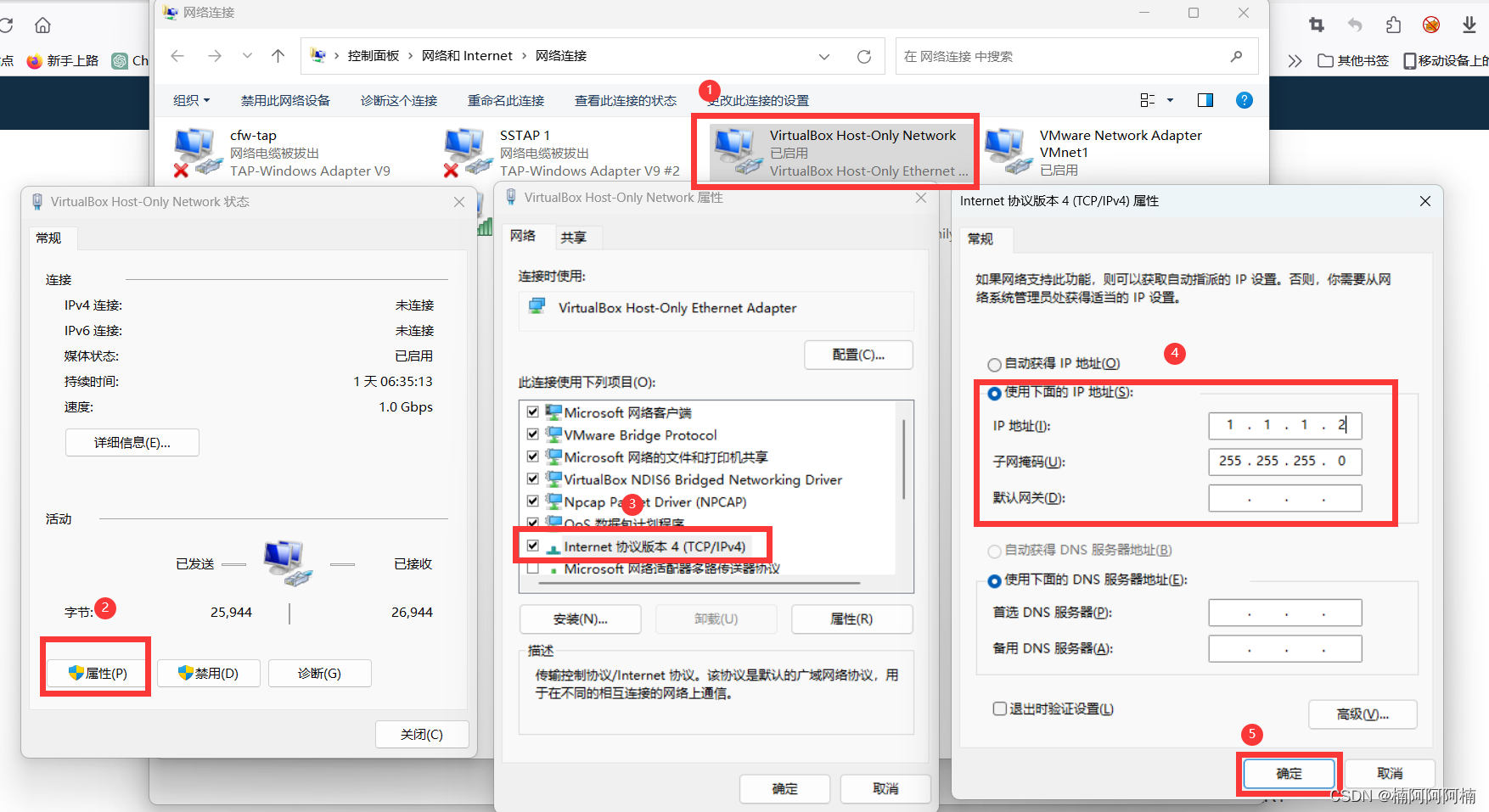

1.1 HOST_1的IP地址配置

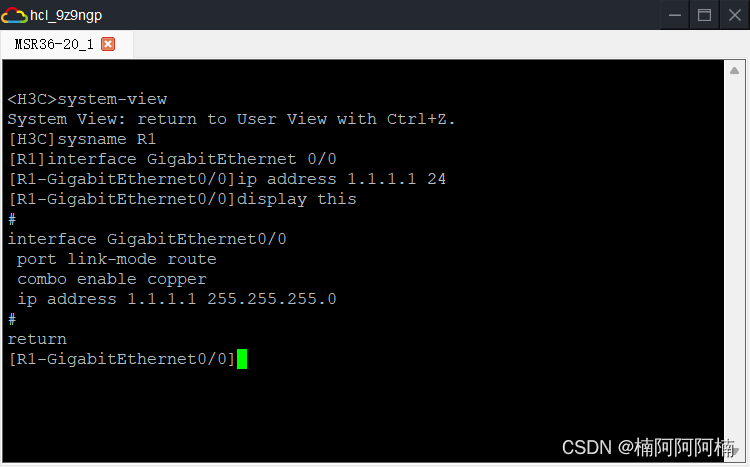

1.2 MSR36-20_1的IP地址配置

<H3C>system-view                                     #进入系统视图模式，以进行全局配置的查看和修改。
[H3C]sysname R1                                      #设置设备主机名为R1。
[R1]interface GigabitEthernet 0/0                    #进入GE_0/0网络接口的配置模式。
[R1-GigabitEthernet0/0]ip address 1.1.1.1 24         #为GE_0/0网络接口设置IP地址为1.1.1.1，子网掩码为255.255.255.0。
[R1-GigabitEthernet0/0]display this                  #显示当前GE_0/0网络接口的配置信息。

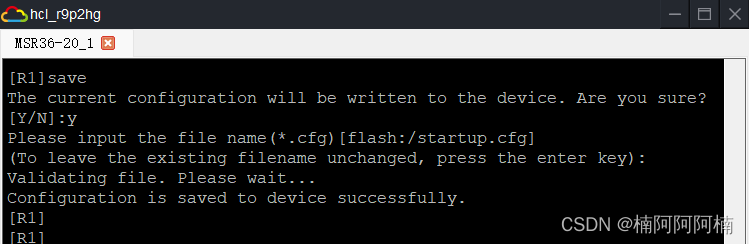

2.R1保存当前配置

[R1]save                                                                                   #命令：保存当前配置到设备
The current configuration will be written to the device. Are you sure? [Y/N]:y             #提示：当前配置将被写入设备。确认？[是/否]
Please input the file name(*.cfg)[flash:/startup.cfg]                                      #提示：请输入文件名(*.cfg) [默认为flash:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):                           #提示：要保持现有文件名不变，请按回车键
Validating file. Please wait...                                                            #提示：正在验证文件。请稍候…
Configuration is saved to device successfully.                                             #成功：配置已成功保存到设备。

3.R1上开启FTP服务，创建用户wangdaye，密码123456

步骤1：开启FTP服务

[R1]ftp server enable                                       #命令：启用FTP服务器功能

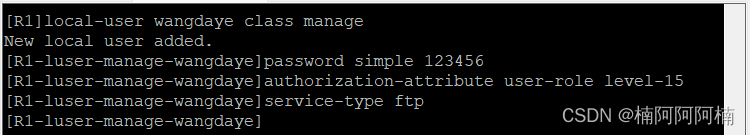

步骤2：创建用于FTP身份验证的用户，配置密码，并设置用户权限级别和服务类型

[R1]local-user wangdaye class manage                                            #命令：创建一个名为"wangdaye"的本地用户，并分配"manage"级别的权限类别
New local user added.                                                           #提示：成功添加新的本地用户
[R1-luser-manage-wangdaye]password simple 123456                                #命令：设置用户"wangdaye"的密码为简单密码"123456"
[R1-luser-manage-wangdaye]authorization-attribute user-role level-15            #命令：为用户"wangdaye"授权用户角色为"level-15"
[R1-luser-manage-wangdaye]service-type ftp                                      #命令：为用户"wangdaye"指定允许访问的服务类型为FTP

4.使用真机访问FTP服务，备份R1的配置文件

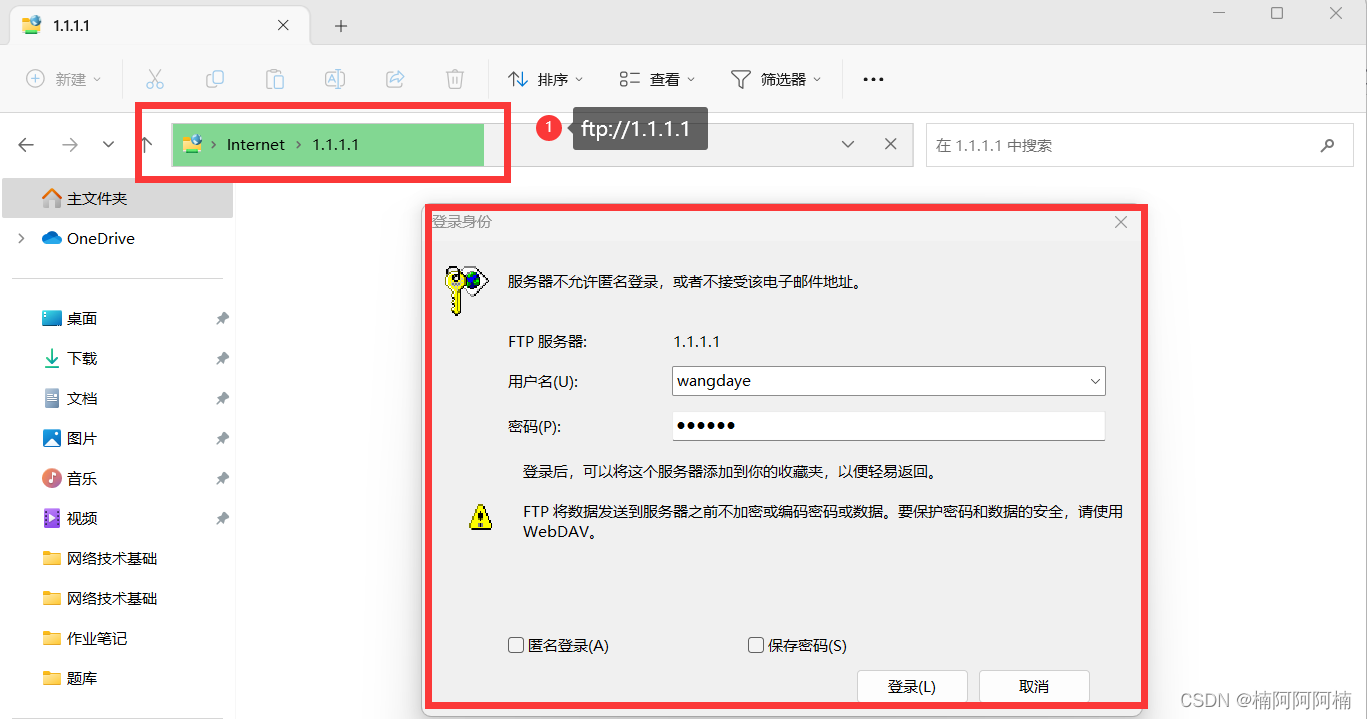

用资源管理器访问FTP服务，输入用户名和密码。

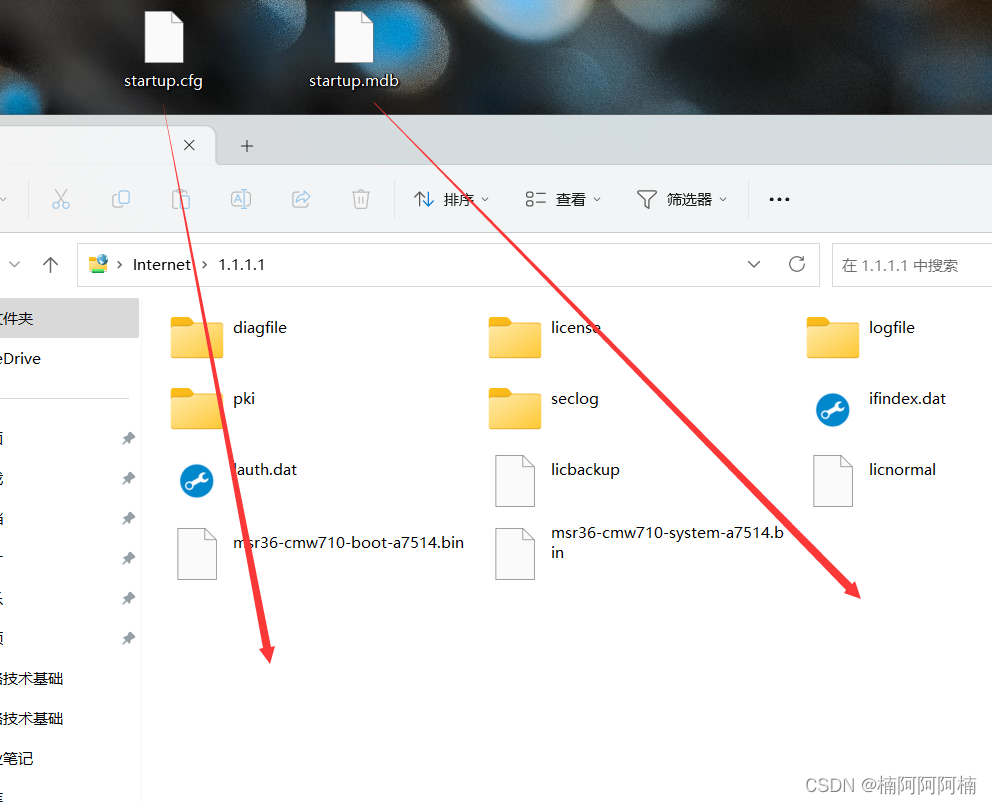

复制R1的配置文件

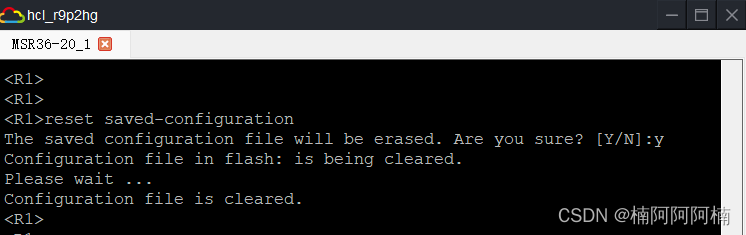

5.在R1上清空配置

分析：此时R1的配置已经备份到PC上，现在把R1的配置清空，再测试还原备份的配置是否有效

<R1>reset saved-configuration                                                   #命令：重置已保存的配置
The saved configuration file will be erased. Are you sure? [Y/N]:y              #提示：将擦除已保存的配置文件。确定？[是/否]
Configuration file in flash: is being cleared.                                  #提示：正在清除 flash: 中的配置文件
Please wait ...                                                                 #提示：请等待…
Configuration file is cleared.                                                  #提示：配置文件已清除。

6.重启R1，命令如下

注意：重启设备时，第一次确认提示是设备检测到配置被清空，询问是否要重新保存当前配置。此次询问需要输入n来否定；第二次确认提示才是询问是否确认要重启，应该输入y

<R1>reboot                                                                                          #命令：重启设备
Start to check configuration with next startup configuration file, please wait.........DONE!        #提示：开始使用下一个启动配置文件进行配置检查，请等待……完成！
Current configuration may be lost after the reboot, save current configuration? [Y/N]:n             #提示：重启后当前配置可能会丢失，是否保存当前配置？[是/否]
This command will reboot the device. Continue? [Y/N]:y                                              #提示：该命令将重新启动设备。继续？[是/否]
Now rebooting, please wait...                                                                       #提示：正在重新启动，请等待…

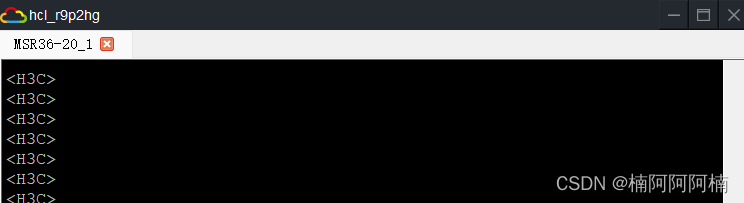

7.查看R1配置，发现R1的配置已经变成空配状态

可以看到主机名从R1变成了H3C证明清空配置成功

8.再次把R1的g0/0口配置IP地址，并开启FTP。

MSR36-20_1的IP地址配置

<H3C>system-view                                      #进入系统视图模式，以进行全局配置的查看和修改。
[H3C]interface GigabitEthernet 0/0                    #进入GE_0/0网络接口的配置模式。
[H3C-GigabitEthernet0/0]ip address 1.1.1.1 24         #为GE_0/0网络接口设置IP地址为1.1.1.1，子网掩码为255.255.255.0。
[H3C-GigabitEthernet0/0]display this                  #显示当前GE_0/0网络接口的配置信息。

[H3C]ftp server enable                                       #命令：启用FTP服务器功能

[H3C]local-user wangdaye class manage                                            #命令：创建一个名为"wangdaye"的本地用户，并分配"manage"级别的权限类别
New local user added.                                                            #提示：成功添加新的本地用户
[H3C-luser-manage-wangdaye]password simple 123456                                #命令：设置用户"wangdaye"的密码为简单密码"123456"
[H3C-luser-manage-wangdaye]authorization-attribute user-role level-15            #命令：为用户"wangdaye"授权用户角色为"level-15"
[H3C-luser-manage-wangdaye]service-type ftp                                      #命令：为用户"wangdaye"指定允许访问的服务类型为FTP

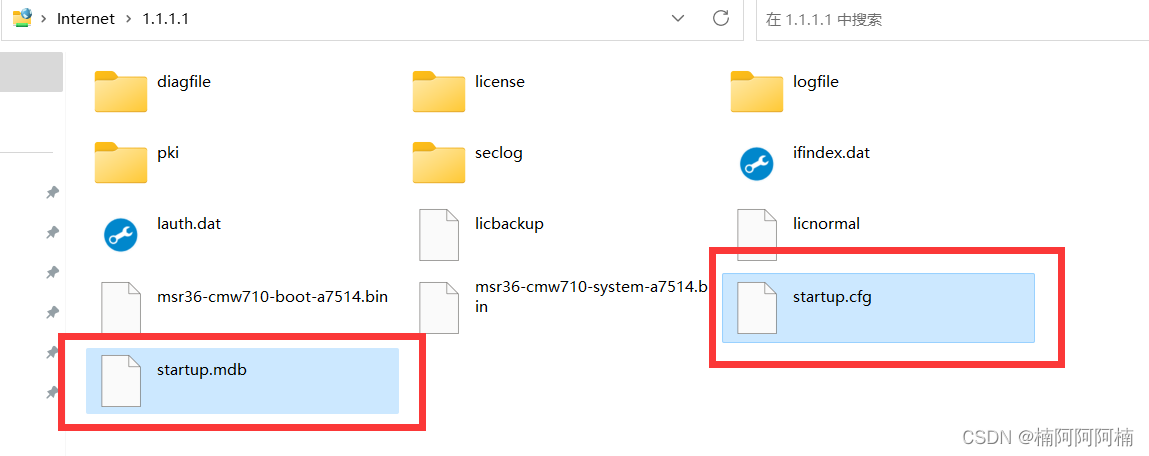

9.把真机上的配置文件还原到路由器。

连接FTP把startup.cfg跟startup.mdb文复制到文件夹里面

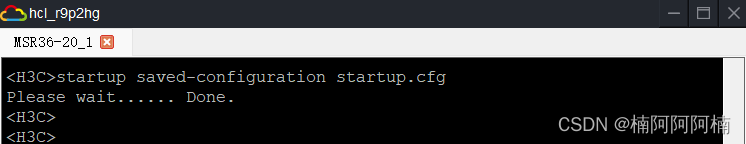

10.更改R1的启动配置文件名。

<H3C>startup saved-configuration startup.cfg                          #命令：使用指定的配置文件名保存启动配置
Please wait...... Done.                                               #提示：请等待…… 完成。

11.重启R1，确认配置已经还原到清空前的状态

<H3C>reboot                           #命令：重启设备

注意：重启设备时，第一次确认提示是设备检测到配置被清空，询问是否要重新保存当前配置。此次询问需要输入n来否定；第二次确认提示才是询问是否确认要重启，应该输入y

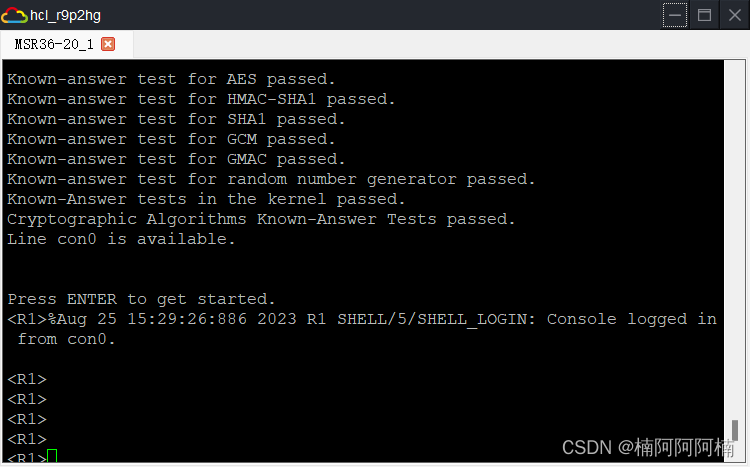

看到重新变成R1及成功

如有不详或错误，敬请指出。
