Unity Surface Shader的背后隐藏着比较神秘的机制,之所以说神秘,是因为不了解,了解了就不神秘,Unity Surface Shader在Unity 3.0的时候被开放给公众使用,但是貌似只能从官网的doc里面去了解一知半解,似乎在我们的项目里面没有怎么用到它。虽然它比较神秘,但是我们可以通过Unity来查看生成的CG代码,实际上Surface Shader是封装了CG语言,隐藏了很多光照处理的细节,例如Lambert、Blinn-Phong等。

Surface Shader可以让初学者快速实现很多常见的shader,例如漫反射、高光反射、法线贴图等,这些常见的效果也都不错。而对应面就是,由于隐藏了很多细节,如果想要自定义一些比较复杂或特殊的效果,使用Surface Shader就无法达到了(或者非常麻烦)。在学了一段时间的Surface Shader后,我认为:

  • 如果你从来没有学习过怎样编写shader,而又想写一些常见的、比较简单的shader,那仅学习Surface Shader是一个不错的选择。

  • 如果你向往那些高品质的游戏画面,那么Surface Shader是远远无法满足你的,而且某种方面来说它会让你变得越来越困惑。


困惑了怎么办呢?老老实实去学习主流的渲染语言吧~比如CG、GLSL、HLSL等。等学了一些上述内容后,再回过头来看Surface Shader就会别有一番理解了。

说教了这么多,本篇的主旨其实是分析下Surface Shader背后做的事情啦!也就是,分析Surface Shader到底是怎样解析我们编写的那些surf、LightingXXX等函数的,又是如何得到像素颜色的。那么,开始吧!



流水线


首先,我们要明白Surface Shader支持哪些特性。详情请见官网

Surface Shader最重要的部分是两个结构体以及它的编译指令


两个结构体


两个结构体就是指 struct Input SurfaceOutput 。其中 Input 结构体是允许我们自定义的。它可以包含一些纹理坐标和其他提前定义的变量,例如view direction(float3 viewDir)、world space position(worldPos)、world space reflection vector(float3 worldRefl)等。这些变量只有在真正使用的时候才会被计算生成。比如,在某些Pass里生成而某些就生成。

另一个结构体是SurfaceOutput。我们无法自定义这个结构体内的变量。关于它最难理解的也就是每个变量的具体含义以及工作机制(对像素颜色的影响)。我们来看一下它的定义(在Lighting.cginc里面):
[cpp]  view plain  copy
 print ? 在CODE上查看代码片 派生到我的代码片
  1. struct SurfaceOutput {
  2.     half3 Albedo;
  3.     half3 Normal;
  4.     half3 Emission;
  5.     half Specular;
  6.     half Gloss;
  7.     half Alpha;
  8. };

  • Albedo:我们通常理解的对光源的反射率。它是通过在Fragment Shader中计算颜色叠加时,和一些变量(如vertex lights)相乘后,叠加到最后的颜色上的。

  • Normal:即其对应的法线方向。只要是受法线影响的计算都会受到影响。

  • Emission:自发光。会在Fragment 最后输出前(调用final函数前,如果定义了的话),使用下面的语句进行简单的颜色叠加:
    [cpp]  view plain  copy
     print ? 在CODE上查看代码片 派生到我的代码片
    1. c.rgb += o.Emission;

  • Specular:高光反射中的指数部分的系数。影响一些高光反射的计算。按目前的理解,也就是在光照模型里会使用到(如果你没有在光照函数等函数——包括Unity内置的光照函数,中使用它,这个变量就算设置了也没用)。有时候,你只在surf函数里设置了它,但也会影响最后的结果。这是因为,你可能使用了Unity内置的光照模型,如BlinnPhong,它会使用如下语句计算高光反射的强度(在Lighting.cginc里):
    [cpp]  view plain  copy
     print ? 在CODE上查看代码片 派生到我的代码片
    1. float spec = pow (nh, s.Specular*128.0) * s.Gloss;

  • Gloss:高光反射中的强度系数。和上面的Specular类似,一般在光照模型里使用。

  • Alpha:通常理解的透明通道。在Fragment Shader中会直接使用下列方式赋值(如果开启了透明通道的话):
    [cpp]  view plain  copy
     print ? 在CODE上查看代码片 派生到我的代码片
    1. c.a = o.Alpha;

上述结论是分析生成的代码所得,若有不对欢迎指出。大家碰到不懂的,也可以像这样分析生成的代码,一般问题都可以理解啦~

编译指令



编译指令的一般格式如下:
[cpp]  view plain  copy
 print ? 在CODE上查看代码片 派生到我的代码片
  1. #pragma surface surfaceFunction lightModel [optionalparams]

Surface Shader和CG其他部分一样,代码也是要写在CGPROGRAMENDCG之间。但区别是,它必须写在SubShader内部,而不能写在Pass内部。Surface Shader自己会自动生成所需的各个Pass。由上面的编译格式可以看出,surfaceFunctionlightModel是必须指定的,而且是可选部分。

surfaceFunction通常就是名为surf的函数(函数名可以任意),它的函数格式是固定的:
[cpp]  view plain  copy
 print ? 在CODE上查看代码片 派生到我的代码片
  1. void surf (Input IN, inout SurfaceOutput o)

Input是输入,SurfaceOutput是输出。

lightModel也是必须指定的。由于Unity内置了一些光照函数——Lambert(diffuse)和Blinn-Phong(specular),因此这里在默认情况下会使用内置的Lambert模型。当然我们也可以自定义。

optionalparams包含了很多可用的指令类型,包括开启、关闭一些状态,设置生成的Pass类型,指定可选函数等。这里,我们只关注可指定的函数,其他可去官网自行查看。除了上述的surfaceFuntion和lightModel,我们还可以自定义两种函数:vertex:VertexFunctionfinalcolor:ColorFunction。也就是说,Surface Shader允许我们自定义四种函数。

两个结构体+四个函数——它们在整个的render pipeline中的流程如下:


从上图可以看出来,Surface Shader背后的”那些女人“就是vertex shader和fragment shader。除了VertexFunction外,另外两个结构体和三个函数都是在fragment shader中扮演了一些角色。Surface Shader首先根据我们的代码生成了很多Pass,用于forwardbase和forwardadd等,这不在本篇的讨论范围。而每个Pass的代码是基于上述四个函数生成的。

以一个Pass的代码为例,Surface Shader的生成过程简述如下:
  1. 直接将CGPROGRAMENDCG之间的代码复制过来(其实还是更改了一些编译指令),这些代码包括了我们对Input、surfaceFuntion、LightingXXX等变量和函数的定义。这些函数和变量会在之后的处理过程中当成普通的结构体和函数进行调用,就和在C++中我们会在main函数中调用某些函数一样;

  2. 分析上述代码,生成v2f_surf结构,用于在Vertex Shader和Fragment Shader之间进行数据传递。Unity会分析我们在四个自定义函数中所使用的变量,例如纹理坐标等。如果需要,它会在v2f_surf中生成相应的变量。而且,即便有时我们在Input中定义了某些变量(如某些纹理坐标),但Unity在分析后续代码时发现我们并没有使用这些变量,那么这些变量实际上是不会在v2f_surf中生成的。这也就是说,Unity做了一些优化动作。

  3. 生成Vertex Shader。
    * 如果我们自定义了VertexFunction,Unity会在这里首先调用VertexFunction修改顶点数据;然后分析VertexFunction修改的数据,最后通过Input结构体将修改结果存储到v2f_surf中。
    * 计算v2f_surf中其他默认的变量值。这主要包括了pos、纹理坐标、normal(如果没有使用LightMap)、vlight(如果没有使用LightMap)、lmap(如果使用LightMap)等。
    * 最后,通过内置的TRANSFER_VERTEX_TO_FRAGMENT指令将v2f_surf传递给下面的Fragment Shader。

  4. 生成Fragment Shader。
    * 使用v2f_surf中的对应变量填充Input结构,例如一些纹理坐标等。
    * 调用surfFuntion填充SurfaceOutput结构。
    * 调用LightingXXX函数得到初始的颜色值。
    * 进行其他的颜色叠加。如果没有启用LightMap,这里会使用SurfaceOutput.Albedo和v2f_surf.vlight的乘积和原颜色值进行叠加;否则会进行一些更复杂的颜色叠加。
    * 最后,如果自定了final函数,则调用它进行最后额颜色修改。


代码分析


我们以一个Surface Shader为例,分析它生成的代码。

Surface Shader如下:
[cpp]  view plain  copy
 print ? 在CODE上查看代码片 派生到我的代码片
  1. Shader "Custom/BasicDiffuse" {
  2.     Properties {
  3.         _EmissiveColor ("Emissive Color", Color) = (1,1,1,1)
  4.         _AmbientColor  ("Ambient Color", Color) = (1,1,1,1)
  5.         _MySliderValue ("This is a Slider", Range(0,10)) = 2.5
  6.         _RampTex ("Ramp Texture", 2D) = "white"{}
  7.     }
  8.     SubShader {
  9.         Tags { "RenderType"="Opaque" "RenderType"="Opaque" }
  10.
  11.         LOD 200
  12.
  13.         CGPROGRAM
  14.         #pragma surface surf BasicDiffuse vertex:vert finalcolor:final noforwardadd
  15.         #pragma debug
  16.
  17.         float4 _EmissiveColor;
  18.         float4 _AmbientColor;
  19.         float _MySliderValue;
  20.         sampler2D _RampTex;
  21.
  22.         struct Input
  23.         {
  24.             float2 uv_RampTex;
  25.             float4 vertColor;
  26.         };
  27.
  28.         void vert(inout appdata_full v, out Input o)
  29.         {
  30.             o.vertColor = v.color;
  31.         }
  32.
  33.         void surf (Input IN, inout SurfaceOutput o)
  34.         {
  35.             float4 c;
  36.             c =  pow((_EmissiveColor + _AmbientColor), _MySliderValue);
  37.             o.Albedo = c.rgb + tex2D(_RampTex, IN.uv_RampTex).rgb;
  38.             o.Alpha = c.a;
  39.         }
  40.
  41.         inline float4 LightingBasicDiffuse (SurfaceOutput s, fixed3 lightDir, fixed atten)
  42.         {
  43.             float difLight = max(0, dot (s.Normal, lightDir));
  44.             float hLambert = difLight * 0.5 + 0.5;
  45.             float3 ramp = tex2D(_RampTex, float2(hLambert)).rgb;
  46.
  47.             float4 col;
  48.             col.rgb = s.Albedo * _LightColor0.rgb * (ramp) * atten;
  49.             col.a = s.Alpha;
  50.             return col;
  51.         }
  52.
  53.         void final(Input IN, SurfaceOutput o, inout fixed4 color) {
  54.             color = color * 0.5 + 0.5;
  55.         }
  56.
  57.         ENDCG
  58.     }
  59.     FallBack "Diffuse"
  60. }

它包含了全部四个函数,以及一些比较常见的运算。为了只关注一个Pass,我添加了 noforwardadd指令。它所得到的渲染结果不重要(事实上我只是在BasicDiffuse上瞎改了一些。。。)

我们点开查看它生成的代码:
[cpp]  view plain  copy
 print ? 在CODE上查看代码片 派生到我的代码片
  1. Shader "Custom/BasicDiffuse_Gen" {
  2.     Properties {
  3.         _EmissiveColor ("Emissive Color", Color) = (1,1,1,1)
  4.         _AmbientColor  ("Ambient Color", Color) = (1,1,1,1)
  5.         _MySliderValue ("This is a Slider", Range(0,10)) = 2.5
  6.         _RampTex ("Ramp Texture", 2D) = "white"{}
  7.     }
  8.     SubShader {
  9.         Tags { "RenderType"="Opaque" "RenderType"="Opaque" }
  10.
  11.         LOD 200
  12.
  13.
  14.     // ------------------------------------------------------------
  15.     // Surface shader code generated out of a CGPROGRAM block:
  16.
  17.
  18.     // ---- forward rendering base pass:
  19.     Pass {
  20.         Name "FORWARD"
  21.         Tags { "LightMode" = "ForwardBase" }
  22.
  23. CGPROGRAM
  24. // compile directives
  25. #pragma vertex vert_surf
  26. #pragma fragment frag_surf
  27. #pragma multi_compile_fwdbase nodirlightmap
  28. #include "HLSLSupport.cginc"
  29. #include "UnityShaderVariables.cginc"
  30. #define UNITY_PASS_FORWARDBASE
  31. #include "UnityCG.cginc"
  32. #include "Lighting.cginc"
  33. #include "AutoLight.cginc"
  34.
  35. #define INTERNAL_DATA
  36. #define WorldReflectionVector(data,normal) data.worldRefl
  37. #define WorldNormalVector(data,normal) normal
  38.
  39. // Original surface shader snippet:
  40. #line 11 ""
  41. #ifdef DUMMY_PREPROCESSOR_TO_WORK_AROUND_HLSL_COMPILER_LINE_HANDLING
  42. #endif
  43.
  44.         //#pragma surface surf BasicDiffuse vertex:vert finalcolor:final noforwardadd
  45.         #pragma debug
  46.
  47.         float4 _EmissiveColor;
  48.         float4 _AmbientColor;
  49.         float _MySliderValue;
  50.         sampler2D _RampTex;
  51.
  52.         struct Input
  53.         {
  54.             float2 uv_RampTex;
  55.             float4 vertColor;
  56.         };
  57.
  58.         void vert(inout appdata_full v, out Input o)
  59.         {
  60.             o.vertColor = v.color;
  61.         }
  62.
  63.         void surf (Input IN, inout SurfaceOutput o)
  64.         {
  65.             float4 c;
  66.             c =  pow((_EmissiveColor + _AmbientColor), _MySliderValue);
  67.             o.Albedo = c.rgb + tex2D(_RampTex, IN.uv_RampTex).rgb;
  68.             o.Alpha = c.a;
  69.         }
  70.
  71.         inline float4 LightingBasicDiffuse (SurfaceOutput s, fixed3 lightDir, fixed atten)
  72.         {
  73.             float difLight = max(0, dot (s.Normal, lightDir));
  74.             float hLambert = difLight * 0.5 + 0.5;
  75.             float3 ramp = tex2D(_RampTex, float2(hLambert)).rgb;
  76.
  77.             float4 col;
  78.             col.rgb = s.Albedo * _LightColor0.rgb * (ramp);
  79.             col.a = s.Alpha;
  80.             return col;
  81.         }
  82.
  83.         void final(Input IN, SurfaceOutput o, inout fixed4 color) {
  84.             color = color * 0.5 + 0.5;
  85.         }
  86.
  87.
  88.
  89. // vertex-to-fragment interpolation data
  90. #ifdef LIGHTMAP_OFF
  91. struct v2f_surf {
  92.   float4 pos : SV_POSITION;
  93.   float2 pack0 : TEXCOORD0;
  94.   float4 cust_vertColor : TEXCOORD1;
  95.   fixed3 normal : TEXCOORD2;
  96.   fixed3 vlight : TEXCOORD3;
  97.   // LIGHTING_COORDS在AutoLight.cginc里定义
  98.   // 本质上就是一个#define指令
  99.   //  e.g.
  100.   // #define LIGHTING_COORDS(idx1,idx2) float3 _LightCoord : TEXCOORD##idx1; SHADOW_COORDS(idx2)
  101.   // #define SHADOW_COORDS(idx1) float3 _ShadowCoord : TEXCOORD##idx1;
  102.   LIGHTING_COORDS(4,5)
  103. };
  104. #endif
  105. #ifndef LIGHTMAP_OFF
  106. struct v2f_surf {
  107.   float4 pos : SV_POSITION;
  108.   float2 pack0 : TEXCOORD0;
  109.   float4 cust_vertColor : TEXCOORD1;
  110.   float2 lmap : TEXCOORD2;
  111.   LIGHTING_COORDS(3,4)
  112. };
  113. #endif
  114. #ifndef LIGHTMAP_OFF
  115. float4 unity_LightmapST;
  116. #endif
  117. //  定义所需的纹理坐标
  118. float4 _RampTex_ST;
  119.
  120. // vertex shader
  121. v2f_surf vert_surf (appdata_full v) {
  122.   v2f_surf o;
  123.
  124.   //  使用自定义的vert函数填充Input结构
  125.   Input customInputData;
  126.   vert (v, customInputData);
  127.
  128.   //  再赋值给真正所需的v2f_surf结构
  129.   o.cust_vertColor = customInputData.vertColor;
  130.   o.pos = mul (UNITY_MATRIX_MVP, v.vertex);
  131.   //  将顶点的纹理坐标转换到纹理对应坐标
  132.   o.pack0.xy = TRANSFORM_TEX(v.texcoord, _RampTex);
  133.
  134.   #ifndef LIGHTMAP_OFF
  135.   //  如果启用了LightMap,则计算对应的LightMap坐标
  136.   o.lmap.xy = v.texcoord1.xy * unity_LightmapST.xy + unity_LightmapST.zw;
  137.   #endif
  138.
  139.   //  计算世界坐标系中法线的方向
  140.   //  SCALED_NORMAL在UnityCG.cginc里定义
  141.   // 本质上就是一个#define指令
  142.   // #define SCALED_NORMAL (v.normal * unity_Scale.w)
  143.   float3 worldN = mul((float3x3)_Object2World, SCALED_NORMAL);
  144.
  145.   //  如果没有开启LightMap,
  146.   // 顶点法线方向就是worldN
  147.   #ifdef LIGHTMAP_OFF
  148.   o.normal = worldN;
  149.   #endif
  150.
  151.   // SH/ambient and vertex lights
  152.   #ifdef LIGHTMAP_OFF
  153.     //  如果没有开启LightMap,
  154.     //  vertex lights就是球面调和函数的结果
  155.     //  球面调和函数ShadeSH9在UnityCG.cginc里定义
  156.     float3 shlight = ShadeSH9 (float4(worldN,1.0));
  157.     o.vlight = shlight;
  158.
  159.     // unity_4LightPosX0等变量在UnityShaderVariables.cginc里定义
  160.     #ifdef VERTEXLIGHT_ON
  161.     float3 worldPos = mul(_Object2World, v.vertex).xyz;
  162.     o.vlight += Shade4PointLights (
  163.       unity_4LightPosX0, unity_4LightPosY0, unity_4LightPosZ0,
  164.       unity_LightColor[0].rgb, unity_LightColor[1].rgb, unity_LightColor[2].rgb, unity_LightColor[3].rgb,
  165.       unity_4LightAtten0, worldPos, worldN );
  166.     #endif // VERTEXLIGHT_ON
  167.   #endif // LIGHTMAP_OFF
  168.
  169.   // pass lighting information to pixel shader
  170.   // TRANSFER_VERTEX_TO_FRAGMENT在AutoLight.cginc里定义,
  171.   // 本质上就是一个#define指令
  172.   // 用于转换v2f_surf中的_LightCoord和_ShadowCoord
  173.   TRANSFER_VERTEX_TO_FRAGMENT(o);
  174.   return o;
  175. }
  176. #ifndef LIGHTMAP_OFF
  177. sampler2D unity_Lightmap;
  178. #ifndef DIRLIGHTMAP_OFF
  179. sampler2D unity_LightmapInd;
  180. #endif
  181. #endif
  182.
  183. // fragment shader
  184. fixed4 frag_surf (v2f_surf IN) : SV_Target {
  185.   // prepare and unpack data
  186.   #ifdef UNITY_COMPILER_HLSL
  187.   Input surfIN = (Input)0;
  188.   #else
  189.   Input surfIN;
  190.   #endif
  191.
  192.   //  使用v2f_surf中的变量给Input中的纹理坐标进行赋值
  193.   surfIN.uv_RampTex = IN.pack0.xy;
  194.   surfIN.vertColor = IN.cust_vertColor;
  195.
  196.   #ifdef UNITY_COMPILER_HLSL
  197.   SurfaceOutput o = (SurfaceOutput)0;
  198.   #else
  199.   SurfaceOutput o;
  200.   #endif
  201.   // 初始化SurfaceOutput结构
  202.   o.Albedo = 0.0;
  203.   o.Emission = 0.0;
  204.   o.Specular = 0.0;
  205.   o.Alpha = 0.0;
  206.   o.Gloss = 0.0;
  207.   #ifdef LIGHTMAP_OFF
  208.   o.Normal = IN.normal;
  209.   #endif
  210.
  211.   // call surface function
  212.   //  调用自定义的surf函数填充SurfaceOutput结构
  213.   surf (surfIN, o);
  214.
  215.   // compute lighting & shadowing factor
  216.   // LIGHT_ATTENUATION在AutoLight.cginc里定义,
  217.   // 本质上就是一个#define指令
  218.   // 用于计算光衰减
  219.   fixed atten = LIGHT_ATTENUATION(IN);
  220.   fixed4 c = 0;
  221.
  222.   // realtime lighting: call lighting function
  223.   #ifdef LIGHTMAP_OFF
  224.   // 如果没有开启LightMap,
  225.   // 调用自定义的LightXXX函数,
  226.   // 使用填充好的SurfaceOutput等变量作为参数,
  227.   // 得到初始的像素值
  228.   c = LightingBasicDiffuse (o, _WorldSpaceLightPos0.xyz, atten);
  229.   #endif // LIGHTMAP_OFF || DIRLIGHTMAP_OFF
  230.
  231.   #ifdef LIGHTMAP_OFF
  232.   // 如果没有开启LightMap,
  233.   // 向像素叠加vertex light的光照颜色
  234.   c.rgb += o.Albedo * IN.vlight;
  235.   #endif // LIGHTMAP_OFF
  236.
  237.   // lightmaps:
  238.   #ifndef LIGHTMAP_OFF
  239.     // 计算LightMap,这部分不懂
  240.     #ifndef DIRLIGHTMAP_OFF
  241.       // directional lightmaps
  242.       fixed4 lmtex = tex2D(unity_Lightmap, IN.lmap.xy);
  243.       fixed4 lmIndTex = tex2D(unity_LightmapInd, IN.lmap.xy);
  244.       half3 lm = LightingLambert_DirLightmap(o, lmtex, lmIndTex, 0).rgb;
  245.     #else // !DIRLIGHTMAP_OFF
  246.       // single lightmap
  247.       fixed4 lmtex = tex2D(unity_Lightmap, IN.lmap.xy);
  248.       fixed3 lm = DecodeLightmap (lmtex);
  249.     #endif // !DIRLIGHTMAP_OFF
  250.
  251.     // combine lightmaps with realtime shadows
  252.     #ifdef SHADOWS_SCREEN
  253.       #if (defined(SHADER_API_GLES) || defined(SHADER_API_GLES3)) && defined(SHADER_API_MOBILE)
  254.       c.rgb += o.Albedo * min(lm, atten*2);
  255.       #else
  256.       c.rgb += o.Albedo * max(min(lm,(atten*2)*lmtex.rgb), lm*atten);
  257.       #endif
  258.     #else // SHADOWS_SCREEN
  259.       c.rgb += o.Albedo * lm;
  260.     #endif // SHADOWS_SCREEN
  261.
  262.   // 给Alpha通道赋值
  263.   c.a = o.Alpha;
  264.   #endif // LIGHTMAP_OFF
  265.
  266.   // 调用自定义的final函数,
  267.   // 对像素值进行最后的更改
  268.   final (surfIN, o, c);
  269.   return c;
  270. }
  271.
  272. ENDCG
  273.
  274. }
  275.
  276.     // ---- end of surface shader generated code
  277.
  278. #LINE 57
  279.
  280.     }
  281.     FallBack "Diffuse"
  282. }

其中比较重要的部分我都写了注释。


一些问题


回到我们一开始的那个问题:为什么我的场景里没有灯光,但物体不是全黑的呢?这一切都是Fragment Shader中一些颜色叠加计算的结果。

我们仔细观察Fragment Shader中计算颜色的部分。前面说过,它使用LightingXXX对颜色值进行初始化,但后面还进行了一系列颜色叠加计算。其中,在没有使用LightMap的情况下,Unity还计算了vertex lights对颜色的影响,也就是下面这句话:
[cpp]  view plain  copy
 print ? 在CODE上查看代码片 派生到我的代码片
  1. #ifdef LIGHTMAP_OFF
  2. // 如果没有开启LightMap,
  3. // 向像素叠加vertex light的光照颜色
  4. c.rgb += o.Albedo * IN.vlight;
  5. #endif // LIGHTMAP_OFF

而IN.vlight是在Vertex Shader中计算的:
[cpp]  view plain  copy
 print ? 在CODE上查看代码片 派生到我的代码片
  1. //  如果没有开启LightMap,
  2. //  vertex lights就是球面调和函数的结果
  3. //  球面调和函数ShadeSH9在UnityCG.cginc里定义
  4. float3 shlight = ShadeSH9 (float4(worldN,1.0));
  5. o.vlight = shlight;

我们可以去查看ShadeSH9函数的实现:
[cpp]  view plain  copy
 print ? 在CODE上查看代码片 派生到我的代码片
  1. // normal should be normalized, w=1.0
  2. half3 ShadeSH9 (half4 normal)
  3. {
  4.     half3 x1, x2, x3;
  5.
  6.     // Linear + constant polynomial terms
  7.     x1.r = dot(unity_SHAr,normal);
  8.     x1.g = dot(unity_SHAg,normal);
  9.     x1.b = dot(unity_SHAb,normal);
  10.
  11.     // 4 of the quadratic polynomials
  12.     half4 vB = normal.xyzz * normal.yzzx;
  13.     x2.r = dot(unity_SHBr,vB);
  14.     x2.g = dot(unity_SHBg,vB);
  15.     x2.b = dot(unity_SHBb,vB);
  16.
  17.     // Final quadratic polynomial
  18.     float vC = normal.x*normal.x - normal.y*normal.y;
  19.     x3 = unity_SHC.rgb * vC;
  20.     return x1 + x2 + x3;
  21. }

它是一个球面调和函数,但unity_SHAr这些变量具体是什么我还不清楚。。。如果有人知道麻烦告诉我一下,不胜感激~但是,这些变量是和 Unity使用了一个全局环境光(你可以在Edit->RenderSettings->Ambient Light中调整)有关。如果把这个环境光也调成黑色,那么场景就真的全黑了。

呼呼呼,关于这些光源计算的部分就是一开始所说的那些让写shader变得很复杂的原因之一!如果你真的去看那些在UnityCG.cginc、AutoLight.cginc等文件里的关于指令的定义,可以发现Unity是根据定义的光照类型来处理不同的光照的。这部分还没有搞明白,后面会继续探究一下的!



下面来看两个例子:

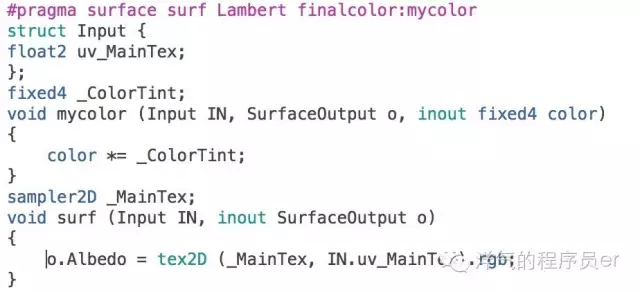

实验一. 简单的改变shader最后处理的颜色
mycolor就是finalColor指定的函数名字,最后通过调节ColorTint来改变最后输出的颜色。

我拿StandarAssets下面的一个模型做实验,正常的情况是这样:


改变颜色后是这样:

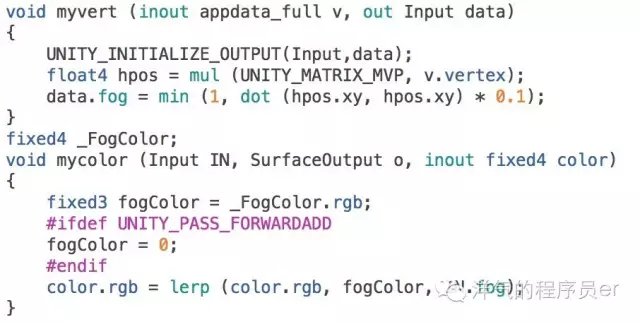

实验二. 通过finalColor做fog


mycolor就是finalColor指定的函数名字,通过计算顶点距离屏幕的距离来计算fog浓度。


finalColor就是surfaceShader执行的最后一步,用来改变最后shader生成的颜色,其实很简单!

  • 1
    点赞
  • 0
    评论
  • 4
    收藏
  • 一键三连
    一键三连
  • 扫一扫,分享海报

©️2021 CSDN 皮肤主题: 大白 设计师:CSDN官方博客 返回首页
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
