网工_综合布线系统

2025.05.03：网工老姜学习笔记

---

综合布线系统主要是了解7大子系统就可以了：（工作区子系统）、（配线子系统）、（管理间子系统）、（干线子系统）、（设备间子系统）、（建筑群子系统）、（进线间子系统）

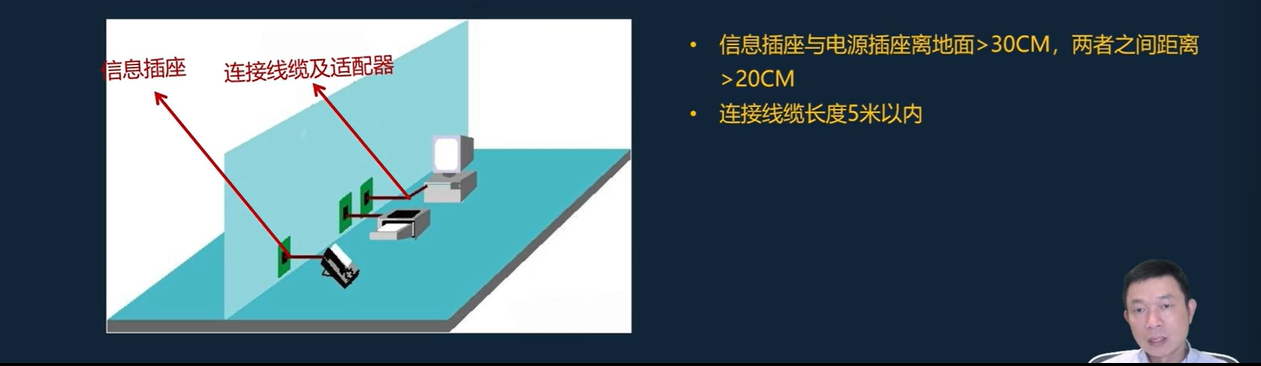

工作区子系统

工作区子系统常见的终端设备有计算机、电话机、传真机和电视机等。因此工作区对应的信息插座模块包括计算机网络插座、电话语音插座和CATV有线电视插座等，并配置相应的连接线缆，如RJ45-RJ45连接线缆、RJ11-RJ11电话线和有线电视电缆。需要注意的是，信息插座模块尽管安装在工作区，但它属于配线子系统的组成部分。

---

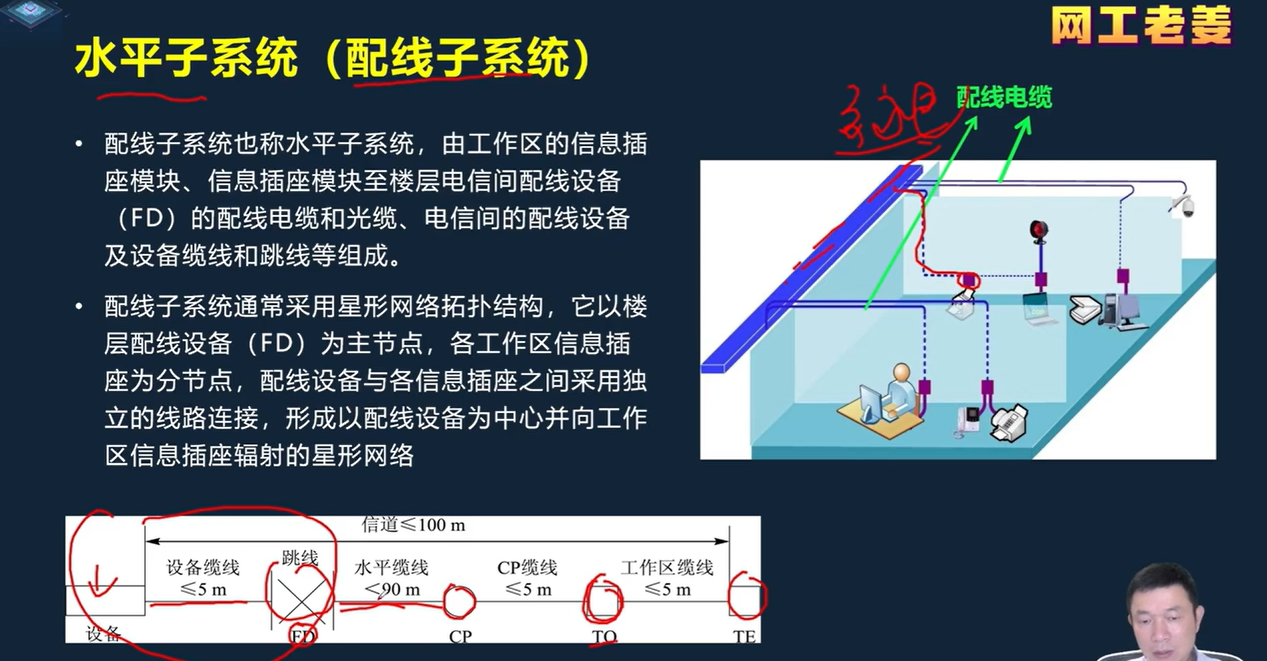

水平子系统（配线子系统）

预埋暗管

水平子系统：工作区子系统墙上面的信息插座，通过预埋的管道，再到外面的线槽，到达每个楼层的弱电管理间

• TE：终端电脑
• TO：终端电脑连接的墙上插座
• CP：汇聚点（有的有，有的没有）
• FD：配线设备

---

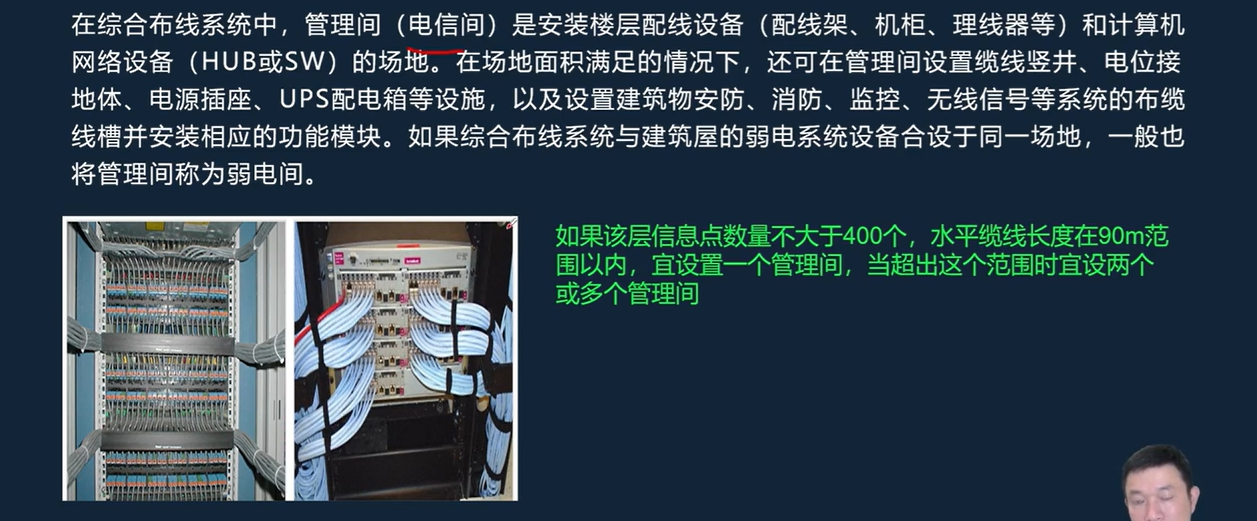

管理间子系统

管理间子系统，就是我们每个楼层说的“弱电间”

---

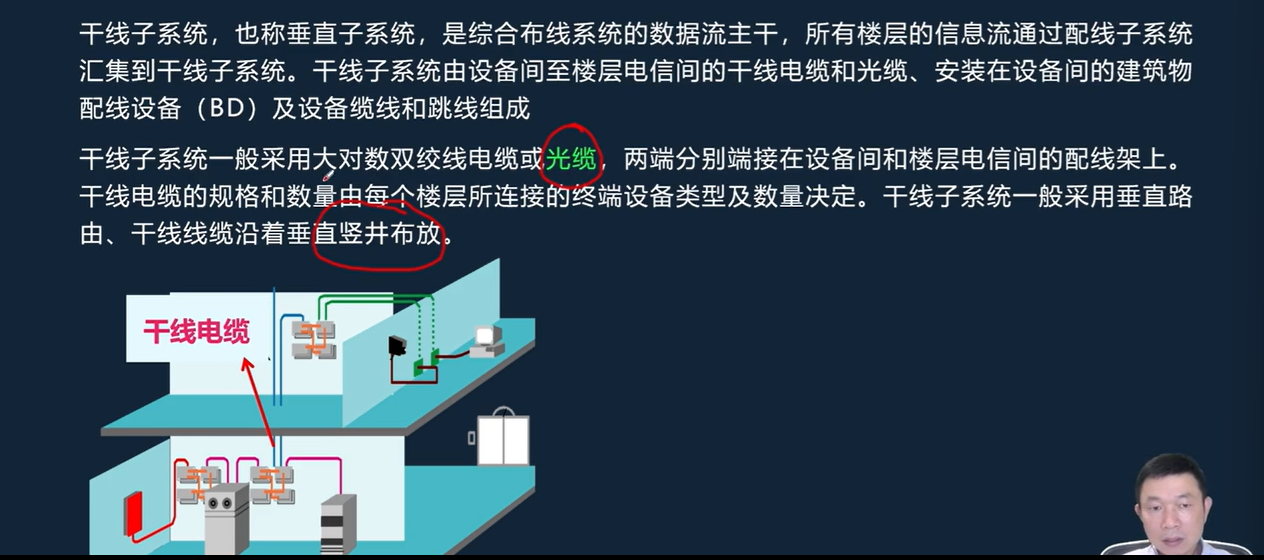

干线子系统（垂直子系统）

竖井
干线子系统更多是采用光缆（普通数据），比较轻便、带宽高。大对数双绞线用来传输电话

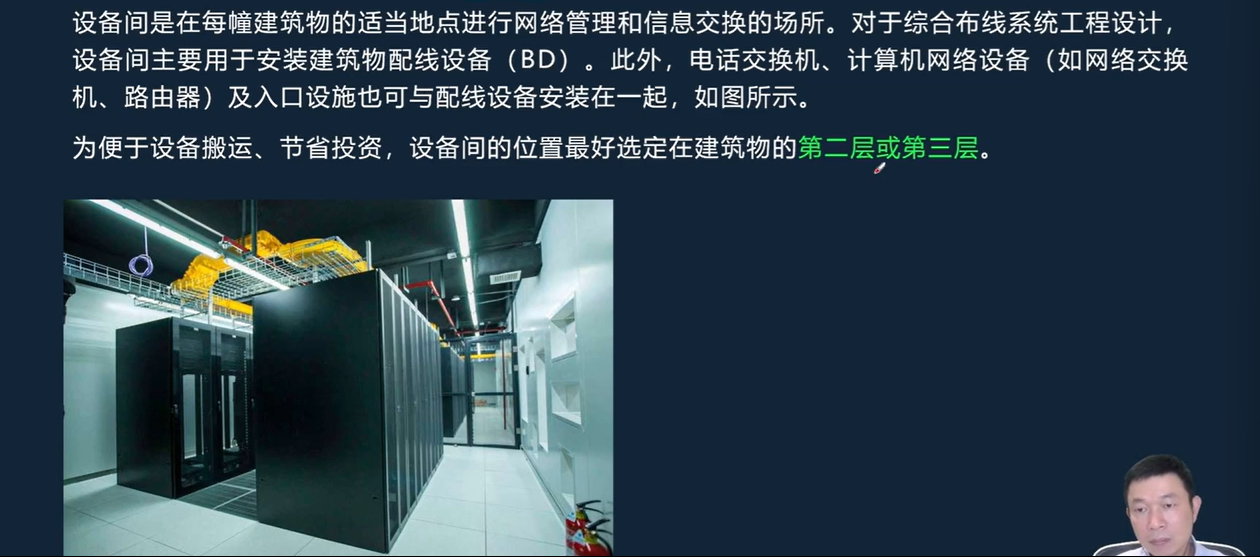

设备间子系统（中心机房）

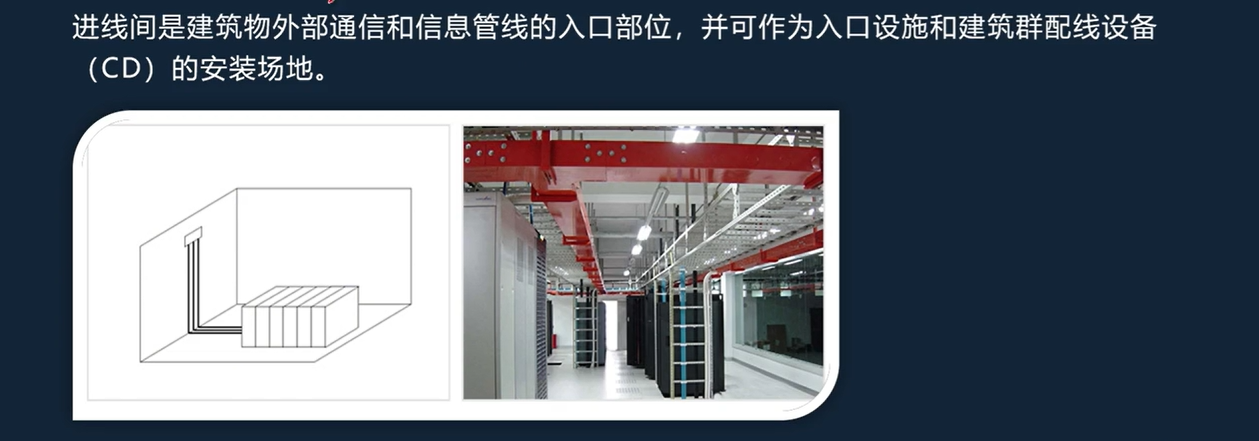

进线间子系统

进线间是建筑物外部通信和信息管线的入口部分，并可作为入口设施和建筑群配线设备（CD）的安装场地

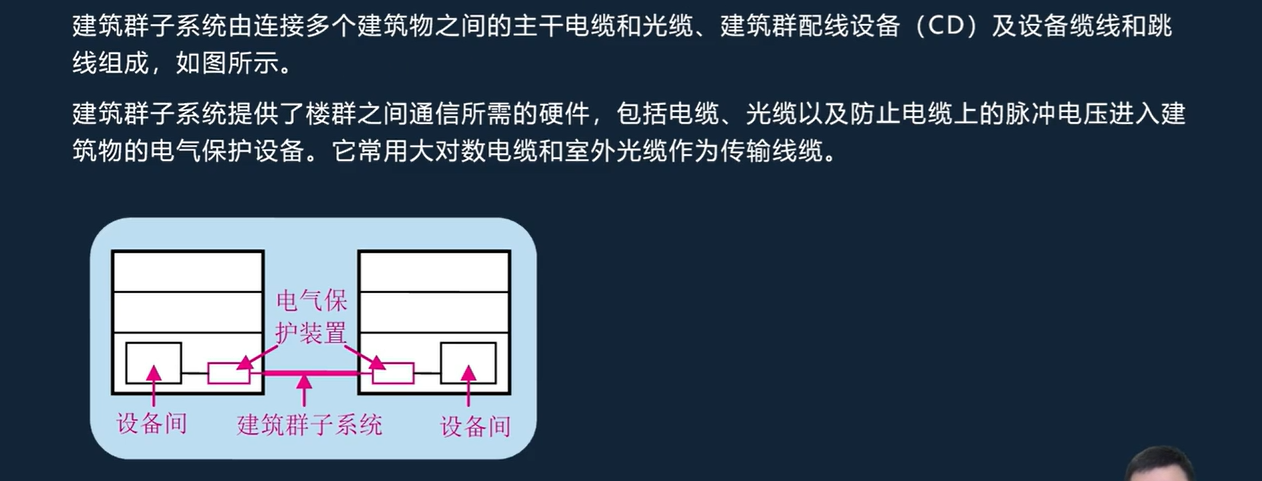

建筑群子系统
