2025.12.07：网工老姜学习笔记

WLAN的工作流程

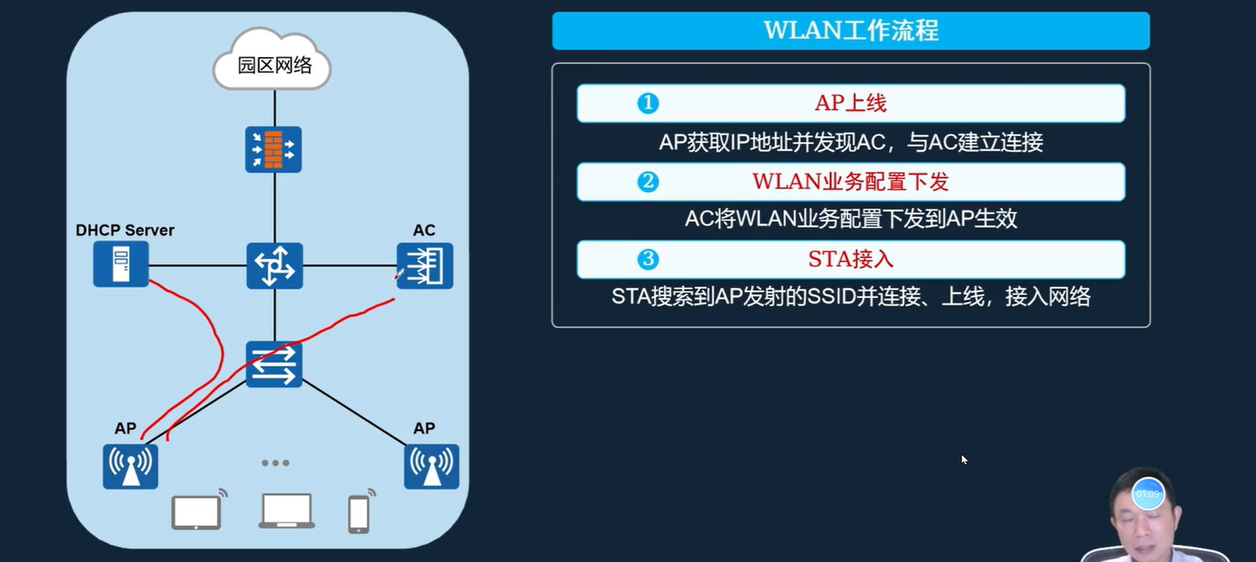

WLAN工作流程

在这里插入图片描述

  • AP上线：AP获取IP地址【DHCP服务器，类似办身份证证明身份】，找AC进行注册【类似找公司去工作】，与AC建立连接
  • WLAN业务配置下发：AC将（WLAN业务配置）下发到AP生效，也就是AC告诉AP该怎么样工作，以什么样的功率，什么样的信道，怎么去工作等等等
  • STA接入（终端连接AP）：无线业务配置之后，AP就会把无线信道放出来，STA搜索到AP发射的SSID并连接、上线，接入网络

第1步：AP上线

FIT AP需完成上线过程，AC才能实现对AP的集中管理和控制，以及业务下发。AP的上线过程包括如下步骤：

  • AP获取IP地址
  • AP发现AC并与之建立CAPWAP隧道（管理隧道）

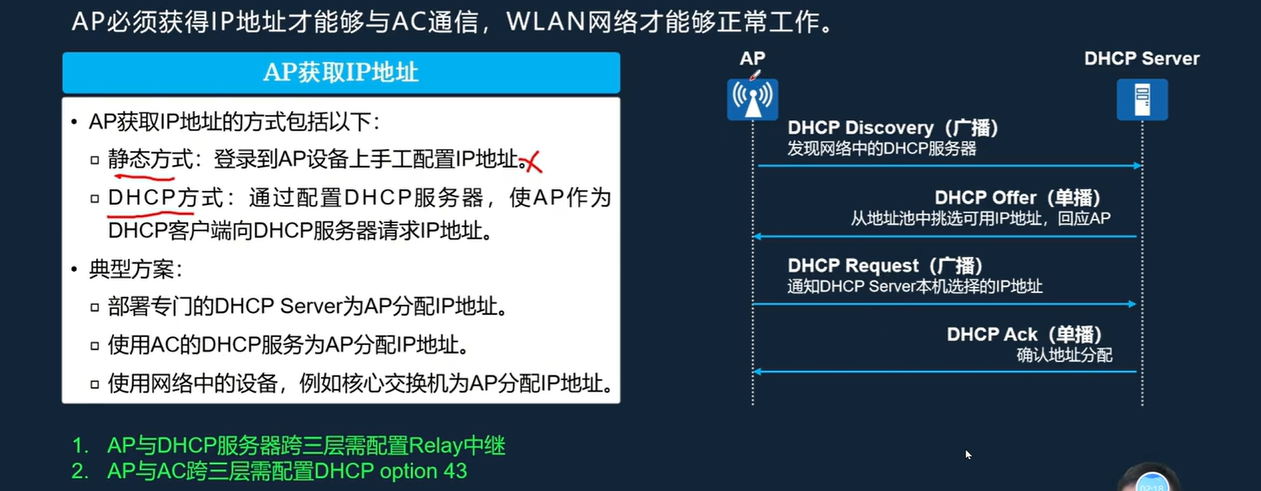

AP获取IP地址

在这里插入图片描述

  • 静态方式不推荐，因为在很多项目中，AP的数量非常多，手工配置，工作量太大
  • 推荐DHCP方式，AP自觉去找DHCP服务器，DHCP服务器给它分地址，经过DHCP的四次交互，来完成地址的获取

注意：

  • AP与DHCP服务器跨三层需配置Relay中继
  • AP与AC跨三层需配置DHCP option43，在DHCP服务器上配置option43，携带AC的地址告诉AP，这样AP才能通过单播的方式

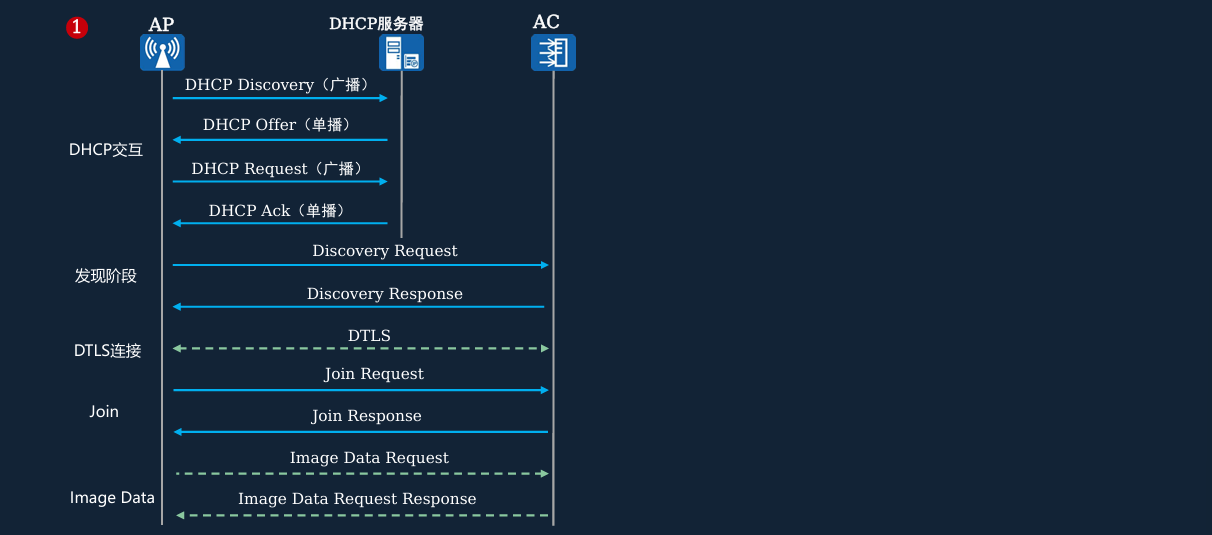

AP发现AC并与之建立CAPWAP隧道

在这里插入图片描述

  • DHCP交互：获取地址的过程，拿到地址以后就有了通行证，就能在IP网络中进行转发数据，下一步开始去找AC
  • 发现阶段：如果是一个二层网当中，就是通过广播的方式
  • DTLS连接：协商是否要进行加密，DTLS连接，虚线代表可选，可以加密，也可以不加密
  • join：AP发起请求要加入，AC有一个判断流程，首先是AP在不在（黑名单）里面，如果不在黑名单里面就看认证方式，一种是不认证，一种是通过MAC地址认证，一种是通过序列号SN来认证，判断是否可以离线添加，还有是否在AP（白名单）里面，加入的时候会携带AC的操作系统版本
  • Image Data：操作系统版本如果不同，需要重新下载操作系统，然后重启，重新建立CAPWAP隧道

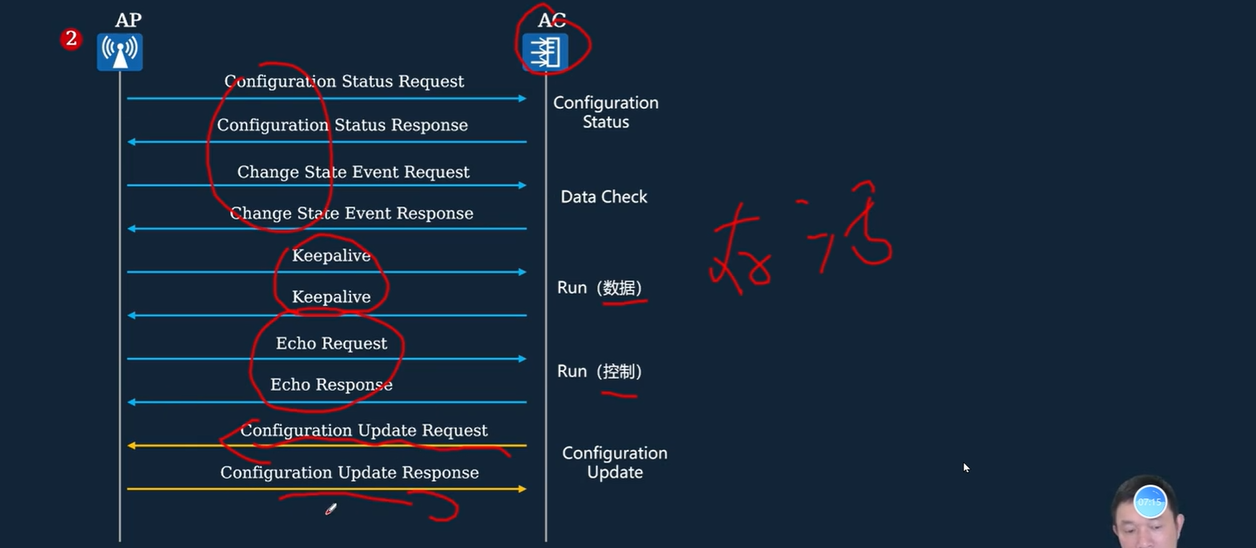

版本没有问题之后，下面是配置问题，后期可能会对配置进行修改，看最后两条黄线，注意是从AC发起的

在这里插入图片描述

第2步：WLAN业务配置下发

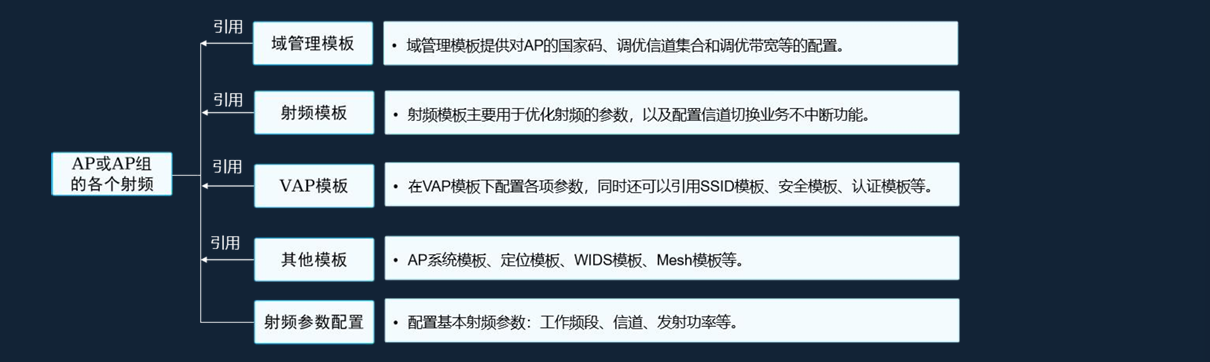

为了方便用户配置和维护WLAN的各个功能，针对WLAN的不同功能和特性设计及了各种类型的模板，这些模板统称为WLAN模板
在这里插入图片描述

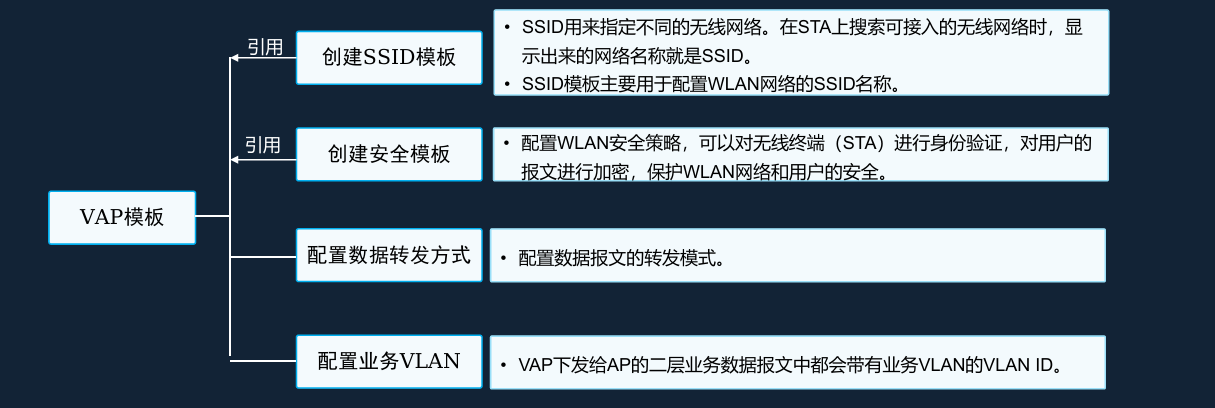

VAP模板（虚拟AP模板，需要掌握）

在这里插入图片描述

第3步：STA终端接入

  • AP上线还有无线业务配置下发，都属于有线侧的工作内容
  • 终端上线属于无线侧的工作内容，主要涉及802.11的数据帧

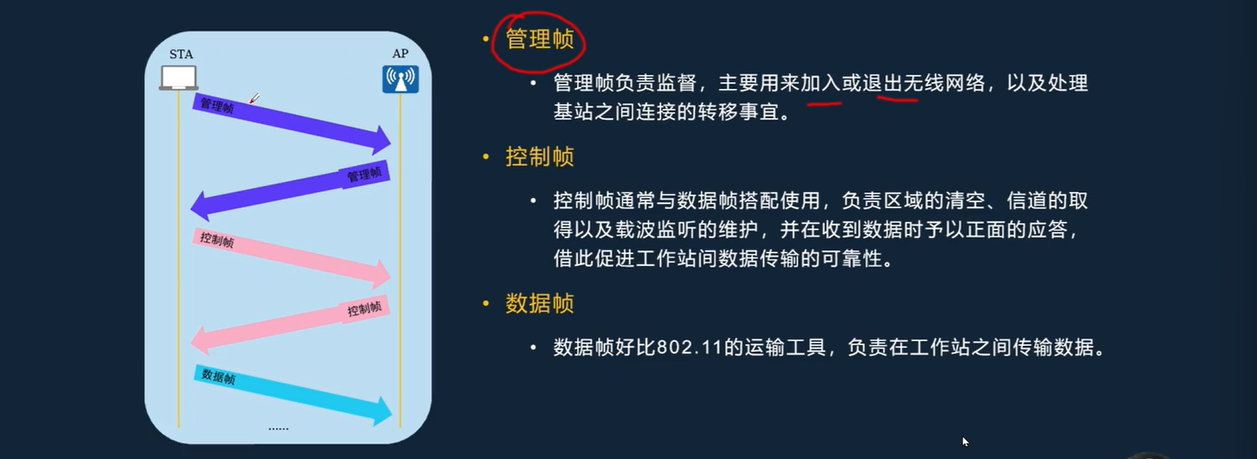

802.11帧类型

在这里插入图片描述

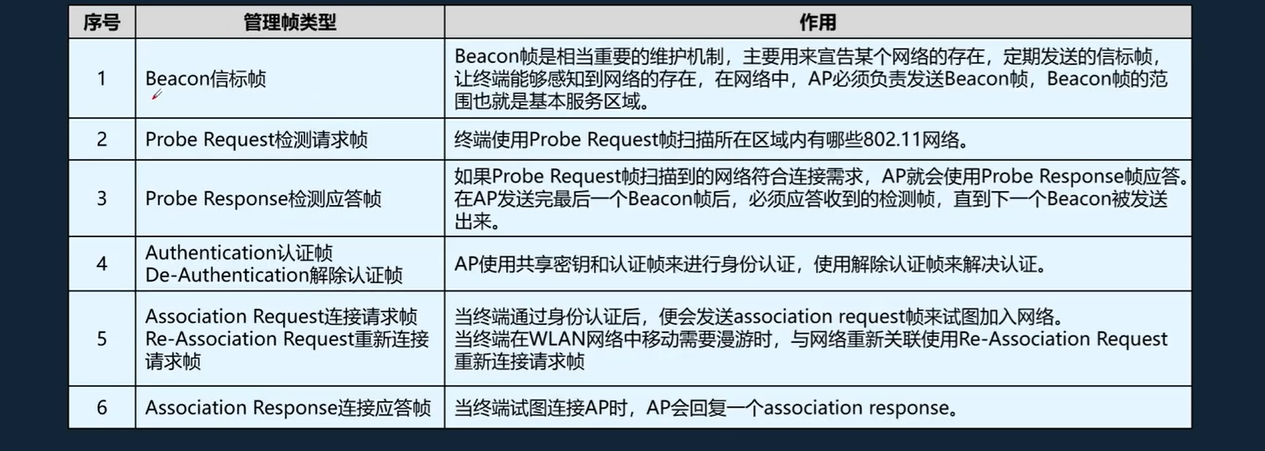

802.11关键报文 - 管理帧

在这里插入图片描述

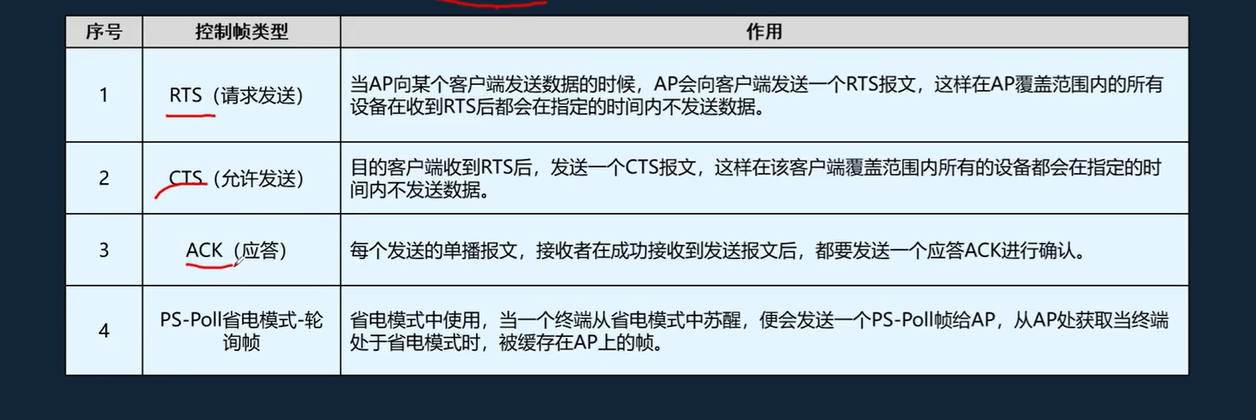

802.11关键报文 - 控制帧

在这里插入图片描述

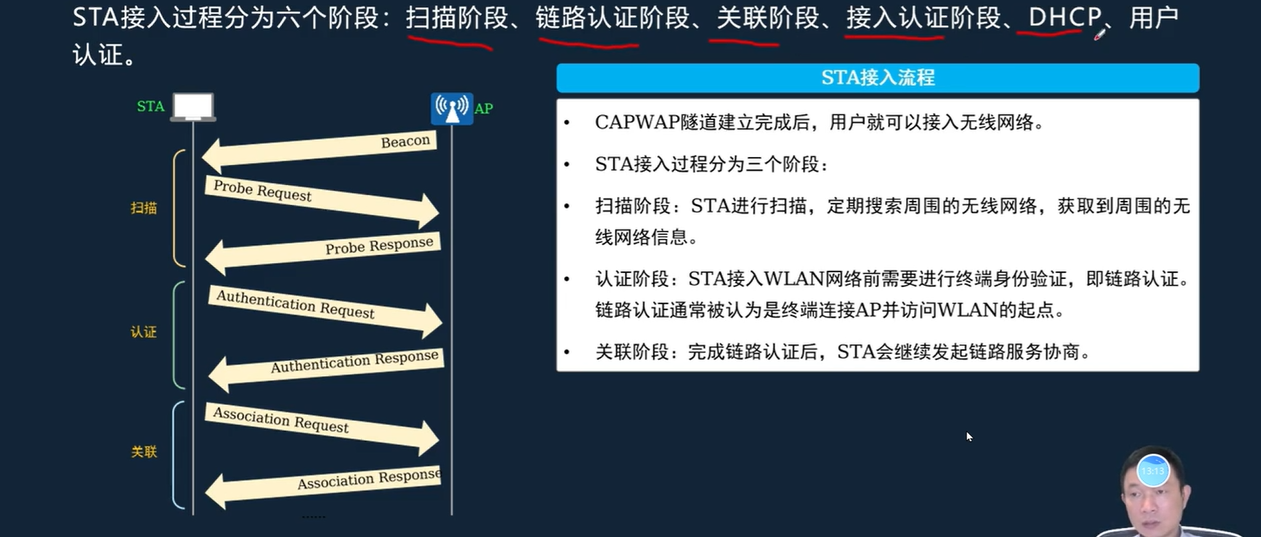

STA终端接入的具体过程

STA接入过程分为六个阶段：

  • 扫描阶段：有两种，种是主动扫描，一种是被动扫描
  • 链路认证阶段：有两种，一种是共享，一种是不认证
  • 关联阶段
  • 接入认证阶段
  • DHCP
  • 用户认证

在这里插入图片描述

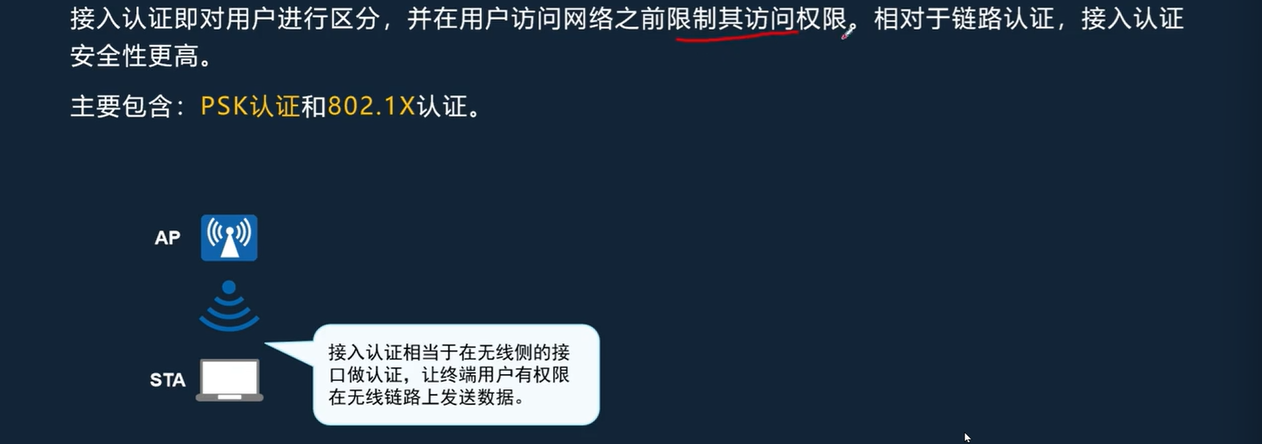

接入认证

在这里插入图片描述

  • PSK认证（预共享密钥认证）：家庭连接的无线的WIFI，不需要输入用户名，直接输wifi密码就可以
  • 802.1X认证（dot1x）：安全性很更高，企业网咯

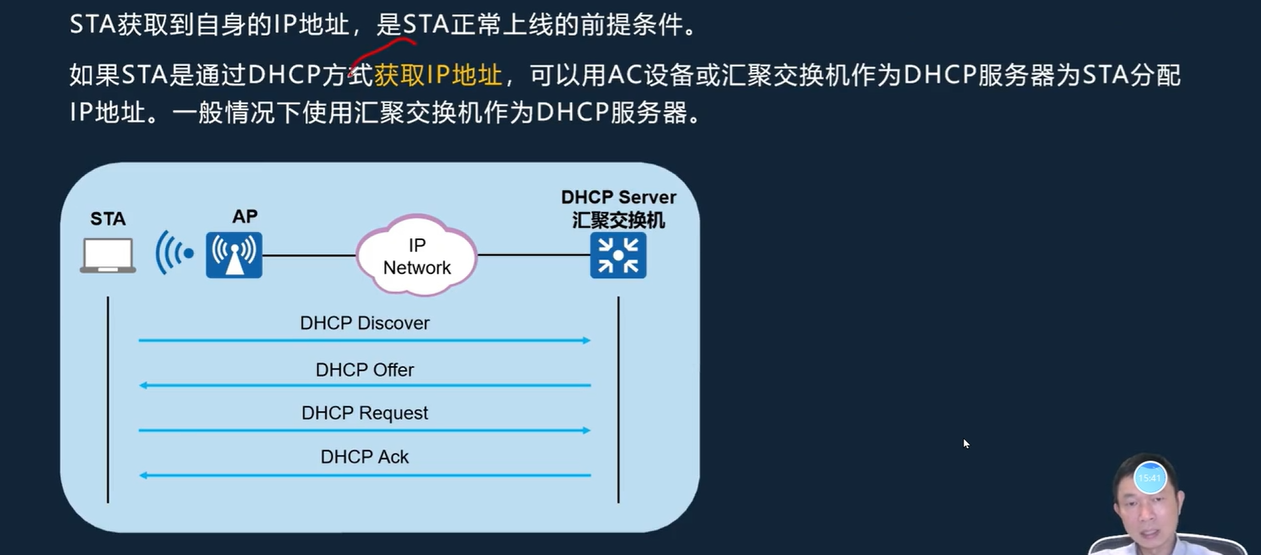

STA地址分配

在这里插入图片描述

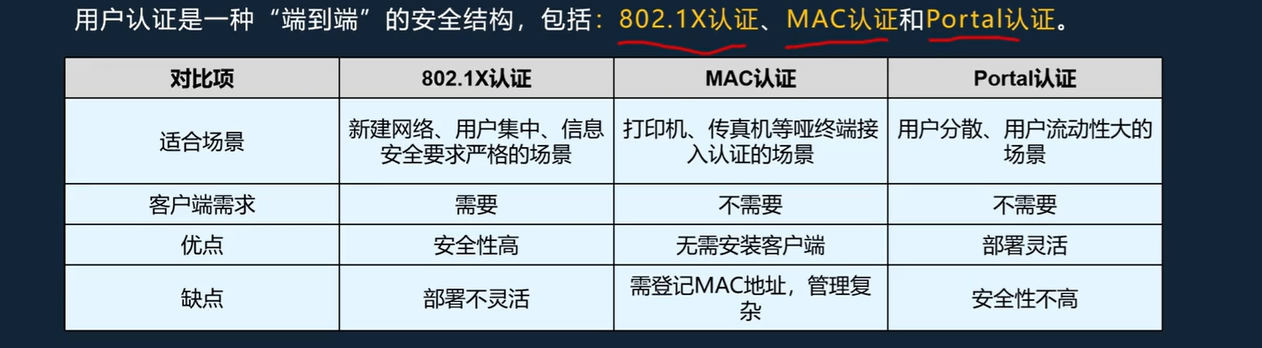

用户认证

在这里插入图片描述

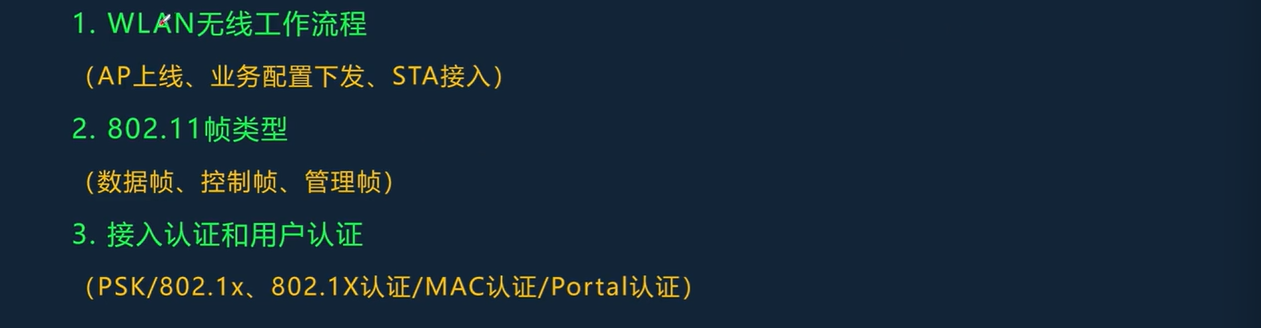

本章小结

在这里插入图片描述
