ARM指令STMFD和LDMFD、PUSH和POP区别深入详解

根据上一篇文章，ARM的STM和LDM指令详解_arm stm指令-CSDN博客，我们编写了一个ARM汇编示例

main.c

#include<stdio.h>
#include<stdlib.h>
#include<stdint.h>

extern int asm_add(int, int);

int main(int argc, char* argv[]){
	int a = 13;
	int b = 2;
	int result = asm_add(a, b);
	printf("hello, arm7 ! result=%d", result);
	return 0;
}

calc.S

 AREA CLAC, CODE,READONLY
 EXPORT asm_add

asm_add PROC
 MOV R2, #0x7
 MOV R3, #0x9
 PUSH {R0-R1} ;将R0-R1入栈
 STMFD SP!, {R3, R2, R1, R0} ;将R0-R3 保存到堆栈
 NOP
 POP {R4-R5}  ;出栈两个，保存到R4, R5。这.
 LDMFD SP!, {R6-R8} ;数据出栈，放入R6-R8

 ADD R0, R1
 BX LR
 ENDP

 END

上面的程序运行后R4、R5、R5、R6、R7、R8分别是多少？

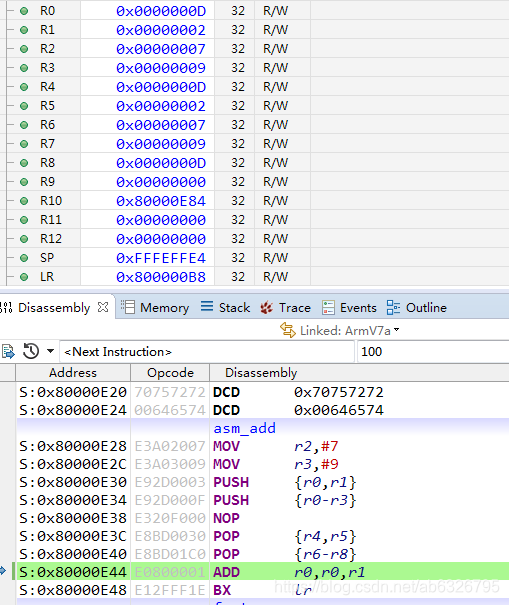

我们先来看下Debug寄存器数值和calc反汇编：

通过反汇编，可以看到，我们的STMDF和LDMFD分别翻译为PUSH和POP了。堆栈还是那个堆栈，后进先出。一开始

R0 = 13，R1=2， R2=7，R3 =9 。

 PUSH {R0-R1} ;将R0-R1入栈
 STMFD SP!, {R3, R2, R1, R0} ;将R0-R3 保存到堆栈

将R1、R0、R3、R2、R1、R0入栈，堆栈为：

13、2、7、9、13、2 （栈顶-》栈底）

{R3, R2, R1, R0} 里，寄存器大的会先入栈

 POP {R4-R5}  ;出栈两个，保存到R4, R5。这.
 LDMFD SP!, {R6-R8} ;数据出栈，放入R6-R8

接着POP，R4 = 13 ，R5 = 2，R6 = 7，R7 = 9，R8 = 13

-------------------

如果想在NDK中嵌入ARM汇编，可以：

__attribute__((optnone))  void xxxx(){
    __asm__  (

        "MOV R0, #0xD\n"
        "MOV R1, #0x2\n"
        "PUSH {R1, R0}\n"
        "MOV R2, #0x7\n"
        "MOV R3, #0x9\n"
        "STMFD SP!, {R3, R2, R1, R0}\n"
        "POP {R4-R5}\n"
        "LDMFD SP!, {R6-R9}\n"
    );
}
