054.Kubernetes Prometheus监控解决方案

Prometheus简介

参考《002.Prometheus简介概述》

kube-prometheus简介

kube-prometheus项目收集了 Kubernetes manifests、Grafana仪表板和Prometheus 规则等整套清单，以使用 Prometheus Operator通过Prometheus提供易于操作的端到端 Kubernetes 集群监控。

该项目主要清单模块有：
Operator：Operator 资源会根据自定义资源（Custom Resource Definition / CRDs）来部署和管理 Prometheus Server，同时监控这些自定义资源事件的变化来做相应的处理，是整个系统的控制中心。

Prometheus： Prometheus 资源是声明性地描述 Prometheus 部署的期望状态。

Prometheus Server： Operator 根据自定义资源 Prometheus 类型中定义的内容而部署的 Prometheus Server 集群，这些自定义资源可以看作是用来管理 Prometheus Server 集群的 StatefulSets 资源。

ServiceMonitor： ServiceMonitor 也是一个自定义资源，它描述了一组被 Prometheus 监控的 targets 列表。该资源通过 Labels 来选取对应的 Service Endpoint，让 Prometheus Server 通过选取的 Service 来获取 Metrics 信息。

Service： Service 资源主要用来对应 Kubernetes 集群中的 Metrics Server Pod，来提供给 ServiceMonitor 选取让 Prometheus Server 来获取信息。简单的说就是 Prometheus 监控的对象，例如 Node Exporter Service、Mysql Exporter Service 等等。

Alertmanager： Alertmanager 也是一个自定义资源类型，由 Operator 根据资源描述内容来部署 Alertmanager 集群。

前置准备

• 完备的Kubernetes集群
• kubelet开启authentication.webhook.enabled为true和–authorization-mode=Webhook标志。

kube-Prometheus部署

获取资源

[root@master01 ~]# git clone https://github.com/prometheus-operator/kube-prometheus.git

[root@master01 ~]# wget http://down.linuxsb.com/mydeploy/kube-prometheus/release-0.8/proloadimages.sh       #提前通过脚本下载镜像
[root@master01 ~]# bash proloadimages.sh

创建prometheus持久卷

prometheus 默认是通过 emptyDir 进行挂载的，emptyDir 挂载的数据的生命周期和 Pod 生命周期一致的，为了实现数据持久化，本方案建议提前生成持久卷。

prometheus是一种 StatefulSet 有状态集的部署模式，可直接将 StorageClass 配置到如下yaml 中。

本环境已创建动态存储longhorn，longhorn部署参考《附034.Kubernetes_v1.21.0高可用部署架构二》。

[root@master01 ~]# kubectl get sc
NAME       PROVISIONER          RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
longhorn   driver.longhorn.io   Delete          Immediate           true                   12d

[root@master01 ~]# cd kube-prometheus/manifests/
[root@master01 manifests]# vim prometheus-prometheus.yaml                   #追加如下持久化配置
……
  storage:
    volumeClaimTemplate:
      spec:
        storageClassName: longhorn
        resources:
          requests:
            storage: 1Gi

创建grafana持久卷

Grafana 是部署模式为 Deployment，所以我们提前为其创建一个 grafana-pvc.yaml 文件，加入下面 PVC 配置。

[root@master01 manifests]# vim grafana-pvc.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: grafana-storage
  namespace: monitoring
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: longhorn
  resources:
    requests:
      storage: 1Gi

[root@master01 manifests]# vim grafana-deployment.yaml
……
        volumeMounts:
        - mountPath: /var/lib/grafana
          name: grafana-storage
          readOnly: false
……
      serviceAccountName: grafana
      volumes:
      - name: grafana-storage
        persistentVolumeClaim:
          claimName: grafana-storage
……

修改暴露服务端口

需要修改的是alertmanager-main，grafana，prometheus-k8s。

[root@master01 manifests]# vim alertmanager-service.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    alertmanager: main
    app.kubernetes.io/component: alert-router
    app.kubernetes.io/name: alertmanager
    app.kubernetes.io/part-of: kube-prometheus
    app.kubernetes.io/version: 0.21.0
  name: alertmanager-main
  namespace: monitoring
spec:
  type: NodePort                                        #SVC暴露模式设为NodePort
  ports:
  - name: web
    port: 9093
    targetPort: web
    nodePort: 30010                                     #指定nodePort
  selector:
    alertmanager: main
    app: alertmanager
    app.kubernetes.io/component: alert-router
    app.kubernetes.io/name: alertmanager
    app.kubernetes.io/part-of: kube-prometheus
  sessionAffinity: ClientIP

[root@master01 manifests]# vim grafana-service.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/component: grafana
    app.kubernetes.io/name: grafana
    app.kubernetes.io/part-of: kube-prometheus
    app.kubernetes.io/version: 7.5.4
  name: grafana
  namespace: monitoring
spec:
  type: NodePort                                        #SVC暴露模式设为NodePort
  ports:
  - name: http
    port: 3000
    targetPort: http
    nodePort: 30011                                     #指定nodePort
  selector:
    app.kubernetes.io/component: grafana
    app.kubernetes.io/name: grafana
    app.kubernetes.io/part-of: kube-prometheus

[root@master01 manifests]# vim prometheus-service.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/component: prometheus
    app.kubernetes.io/name: prometheus
    app.kubernetes.io/part-of: kube-prometheus
    app.kubernetes.io/version: 2.26.0
    prometheus: k8s
  name: prometheus-k8s
  namespace: monitoring
spec:
  type: NodePort                                        #SVC暴露模式设为NodePort
  ports:
  - name: web
    port: 9090
    targetPort: web
    nodePort: 30012                                     #指定nodePort
  selector:
    app: prometheus
    app.kubernetes.io/component: prometheus
    app.kubernetes.io/name: prometheus
    app.kubernetes.io/part-of: kube-prometheus
    prometheus: k8s
  sessionAffinity: ClientIP

部署operator

[root@master01 manifests]# kubectl apply -f setup/

[root@master01 manifests]# kubectl -n monitoring get pods
NAME                                   READY   STATUS    RESTARTS   AGE
prometheus-operator-7d7659656f-94xs4   2/2     Running   0          41s

提示：如上操作会创建monitoring 的命名空间，以及相关的 Prometheus Operator 控制器。

创建 Operator 后，可以创建自定义资源清单（CRD），若需要自定义资源对象生效就需要安装对应的 Operator 控制器，因此如上创建operator需要在创建CRD之前。

部署CRD资源

[root@master01 manifests]# kubectl apply -f .

确认验证

[root@master01 manifests]# kubectl get svc -n monitoring
NAME                    TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
alertmanager-main       NodePort    10.20.37.168    <none>        9093:30010/TCP               45s
alertmanager-operated   ClusterIP   None            <none>        9093/TCP,9094/TCP,9094/UDP   45s
blackbox-exporter       ClusterIP   10.20.232.123   <none>        9115/TCP,19115/TCP           45s
grafana                 NodePort    10.20.163.236   <none>        3000:30011/TCP               44s
kube-state-metrics      ClusterIP   None            <none>        8443/TCP,9443/TCP            44s
node-exporter           ClusterIP   None            <none>        9100/TCP                     44s
prometheus-adapter      ClusterIP   10.20.60.179    <none>        443/TCP                      43s
prometheus-k8s          NodePort    10.20.151.94    <none>        9090:30012/TCP               42s
prometheus-operated     ClusterIP   None            <none>        9090/TCP                     43s
prometheus-operator     ClusterIP   None            <none>        8443/TCP                     5d5h

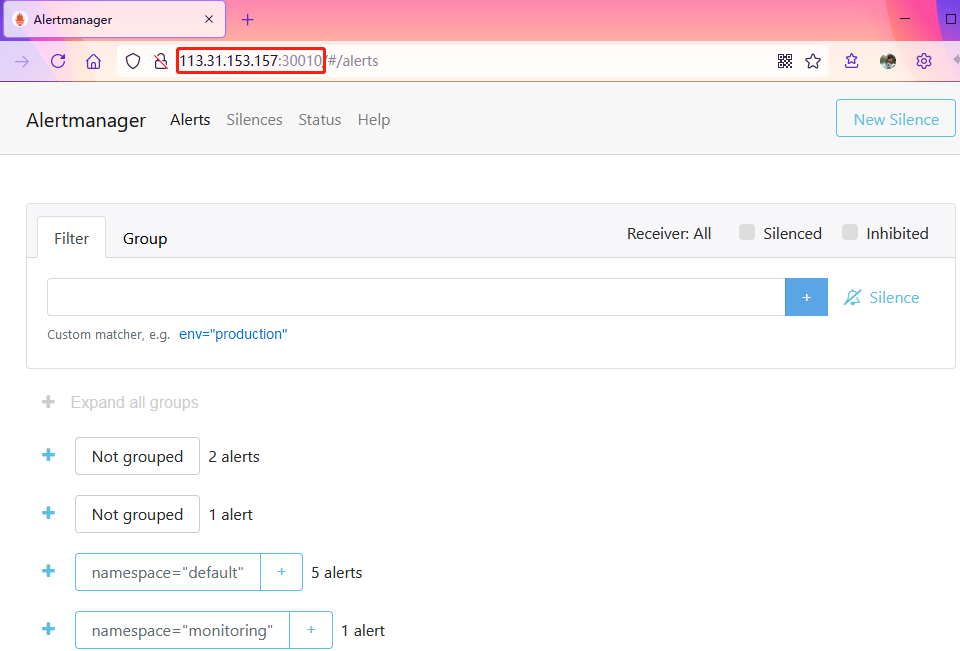

访问alertmanager-main，http://113.31.153.157:30010/ 。

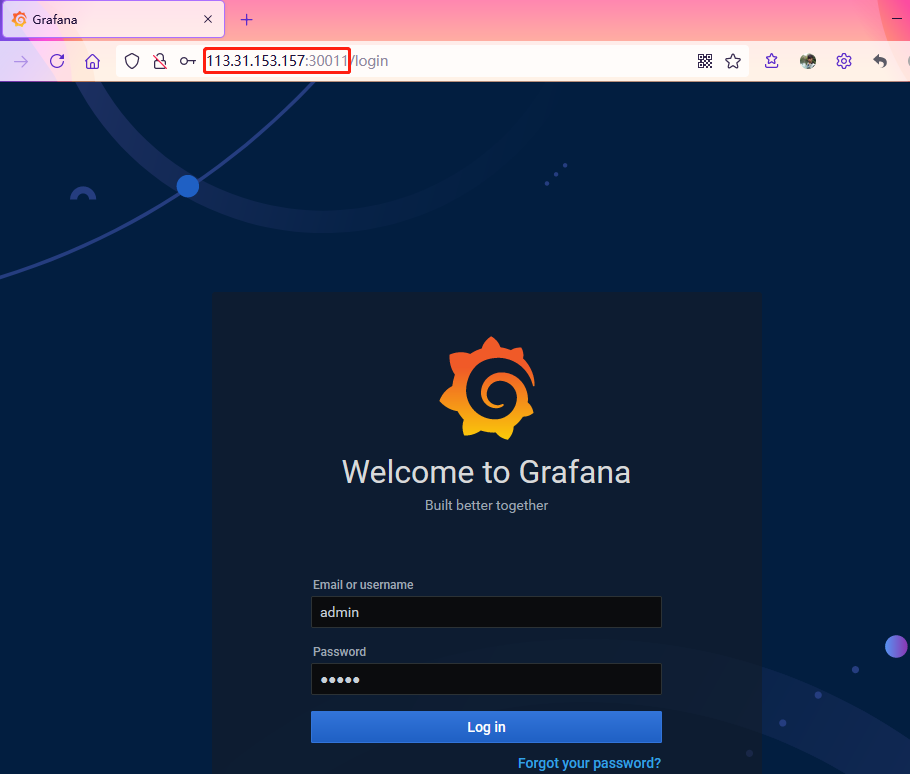

访问grafana，http://113.31.153.157:30011/ ，默认用户名密码都为admin。

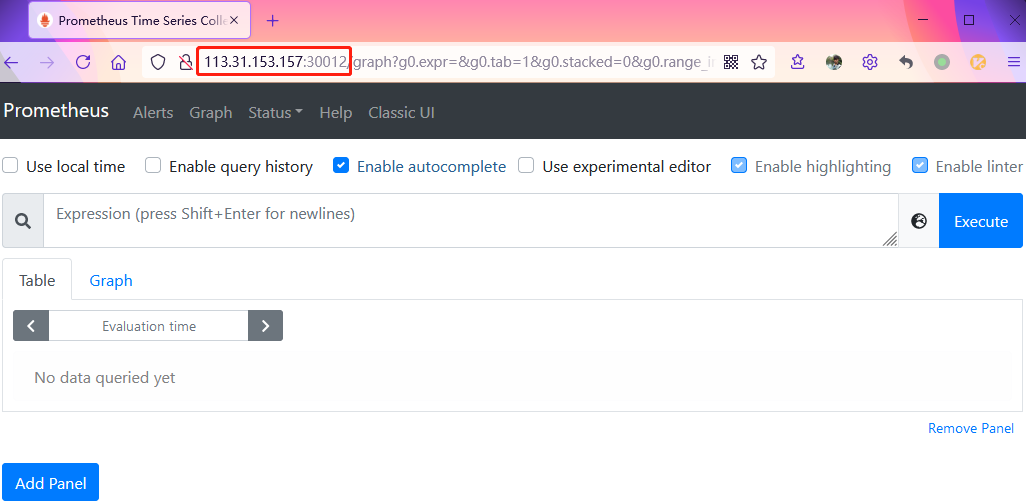

访问prometheus-k8s，http://113.31.153.157:30012/ 。

ingress服务暴露

创建alertmanager-main ingress策略

[root@master01 manifests]# vim alertmanager-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: alertmanager-ingress
  namespace: monitoring
  annotations:
    kubernetes.io/ingress.class: "nginx"
  labels:
    kubernetes.io/cluster-service: 'true'
    kubernetes.io/name: alertmanager
spec:
  rules:
  - host: alertmanager.linuxsb.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: alertmanager-main
            port:
              number: 9093

[root@master01 manifests]# kubectl apply -f alertmanager-ingress.yaml

创建prometheus ingress策略

[root@master01 manifests]# vim prometheus-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: prometheus-ingress
  namespace: monitoring
  annotations:
    kubernetes.io/ingress.class: "nginx"
  labels:
    kubernetes.io/cluster-service: 'true'
    kubernetes.io/name: prometheus
spec:
  rules:
  - host: prometheus.linuxsb.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: prometheus-k8s
            port:
              number: 9090

[root@master01 manifests]# kubectl apply -f prometheus-ingress.yaml

创建grafana ingress策略

[root@master01 manifests]# vim grafana-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: grafana-ingress
  namespace: monitoring
  annotations:
    kubernetes.io/ingress.class: "nginx"
  labels:
    kubernetes.io/cluster-service: 'true'
    kubernetes.io/name: grafana
spec:
  rules:
  - host: grafana.linuxsb.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: grafana
            port:
              number: 3000

[root@master01 manifests]# kubectl apply -f grafana-ingress.yaml

确认验证

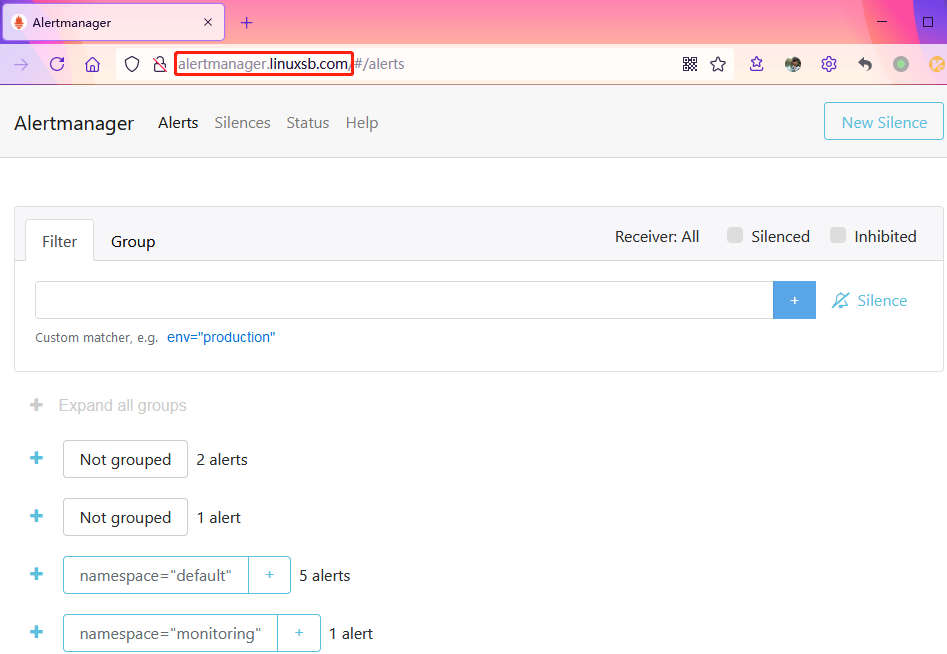

访问grafana，http://alertmanager.linuxsb.com 。

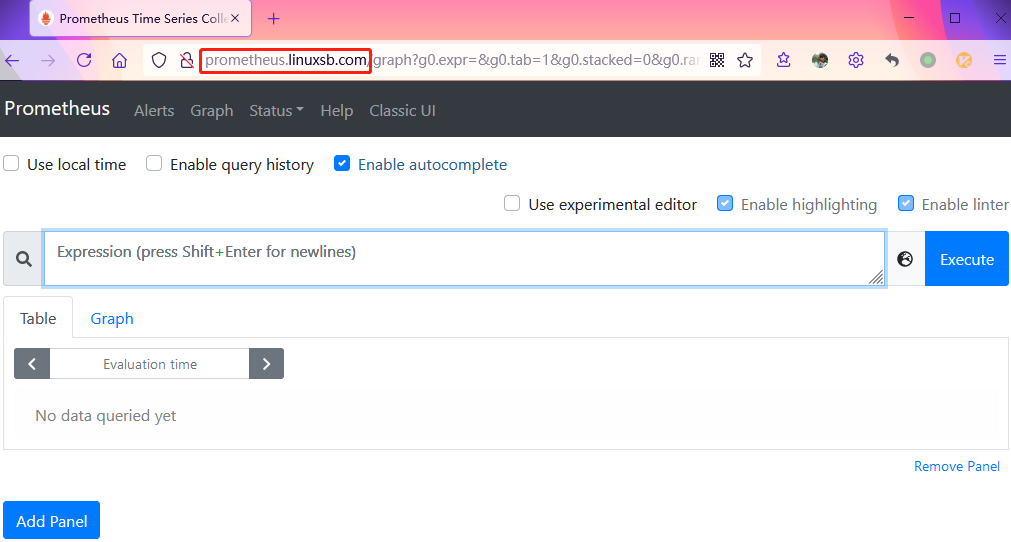

访问grafana，http://prometheus.linuxsb.com 。

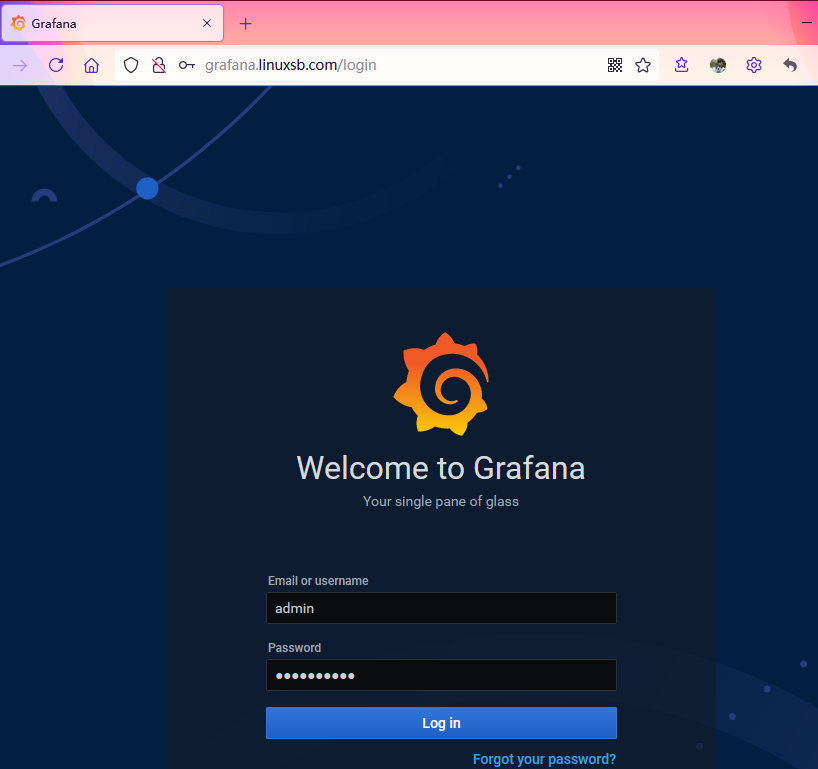

访问grafana，http://grafana.linuxsb.com 。

配置grafana

配置源数据

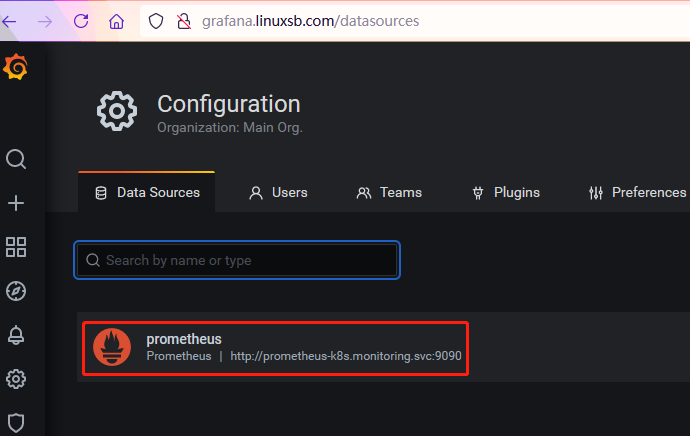

浏览器访问：http://grafana.linuxsb.com ，Configuration ----> Data Sources。

本项目grafana默认已经添加了Prometheus数据源，可以直接使用。

配置Grafana

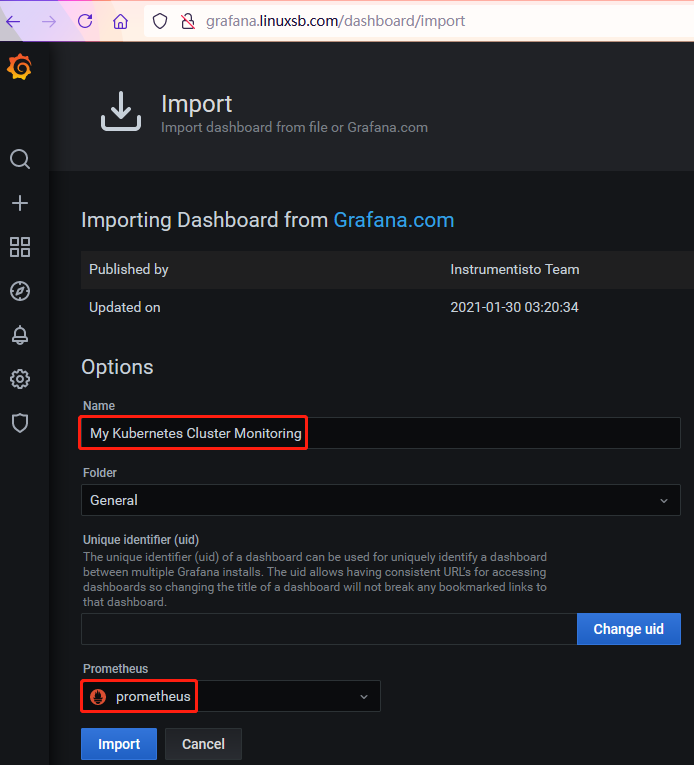

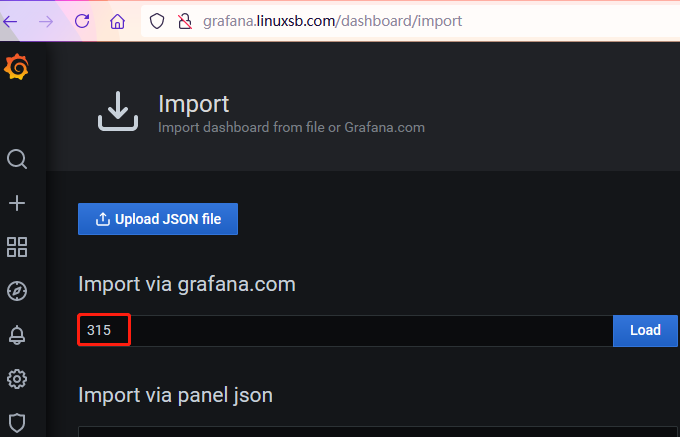

配置dashboard，本实验使用315号模板，此Dashboard 模板来展示 Kubernetes 集群的监控信息。

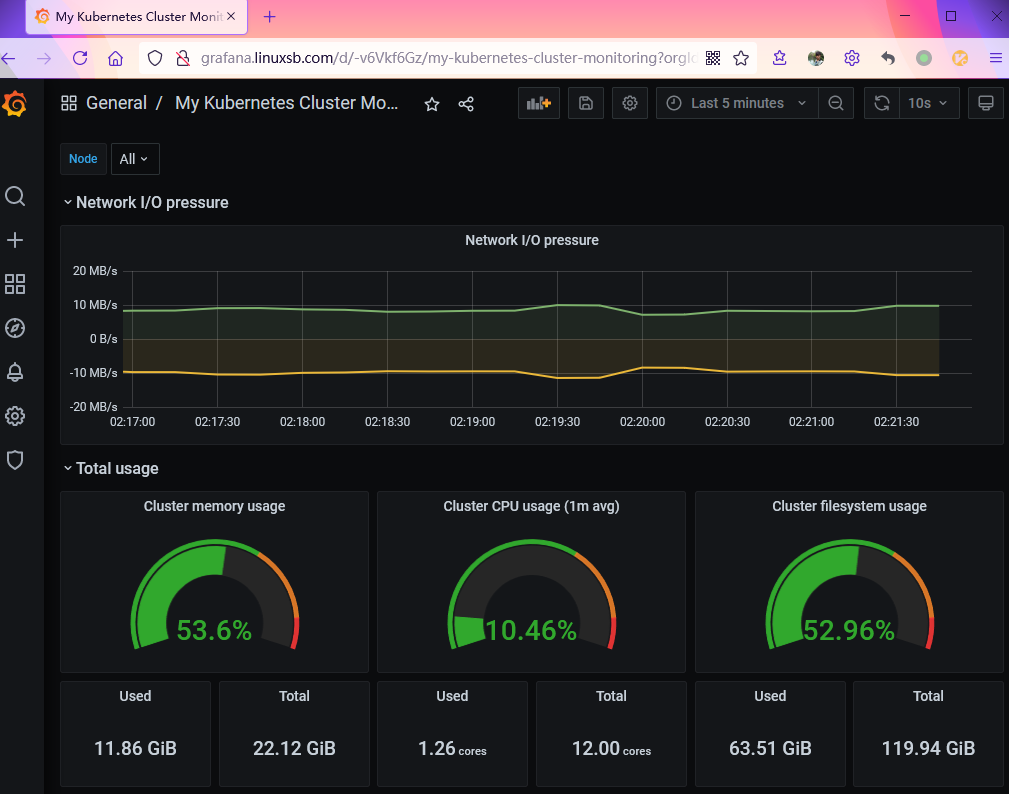

查看Kubernetes监控信息。

Grafana其他配置

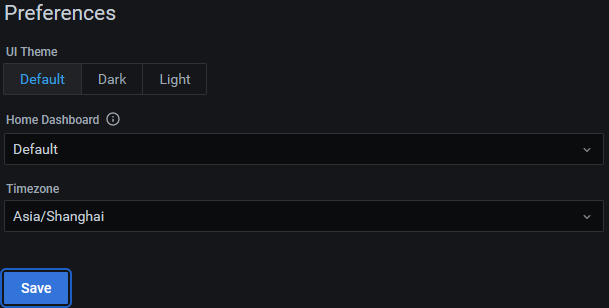

建议配置对应的时区。

查看Kubernetes监控

提示：本文参考：https://blog.csdn.net/zuozewei/article/details/108358460

Prometheus相关指标

结合 Prometheus 可以通过 Metrics 数据源实现针对Kubernetes的各种监控，主要有：

• 宿主机（worker）：对于 worker 节点的监控数据，需要借助 Node Exporter 。一般来说，Node Exporter 会以 DaemonSet 的方式运行在宿主机上。
  Exporter，就是代替被监控对象来对 Prometheus 暴露出可以被“抓取”的 Metrics 信息的一个辅助进程。而 Node Exporter 可以暴露给 Prometheus 采集的 Metrics 数据，Metrics 指标非常丰富，包括但不限于节点的负载（Load）、CPU 、内存、磁盘以及网络这样的常规信息。

• Kubernetes API：主要包括 kubernetes 的 API Server、kubelet 等组件的 /metrics API。
  除了常规的 CPU、内存的信息外，这部分信息还主要包括了各个组件的核心监控指标。比如，对于 API Server 来说，它就会在 /metrics API 里，暴露出各个 Controller 的工作队列（Work Queue）的长度、请求的 QPS 和延迟数据等等。此类指标，是检查 Kubernetes 本身工作情况的主要依据。

• Kubernetes 业务：这部分数据，一般叫作 Kubernetes 核心监控数据（core metrics）。这其中包括了 Pod、Node、容器、Service 等主要 Kubernetes 核心概念的 Metrics。其中，容器相关的 Metrics 主要来自于 kubelet 内置的 cAdvisor 服务。在 kubelet 启动后，cAdvisor 服务也随之启动，而它能够提供的信息，可以细化到每一个容器的 CPU 、文件系统、内存、网络等资源的使用情况。需要注意的是，这里提到的是 Kubernetes 核心监控数据。
