实践002-Gitlab CICD静态代码检查

最新推荐文章于 2025-05-19 00:00:00 发布

木二_

最新推荐文章于 2025-05-19 00:00:00 发布

阅读量977

点赞数 18

分类专栏：运维工具文章标签： gitlab 流水线 devops ci/cd

本文链接：https://blog.csdn.net/tagaochen1276/article/details/147731639

版权

运维工具专栏收录该内容

12 篇文章

订阅专栏

文章目录

后端项目单元测试

后端 java 项目的静态代码检测主要包括：单元测试和静态代码检查。

编写测试流水线

[root@gitclient apiserver]# vim .gitlab-ci.yml
stages:
  - compile

unittest:
  stage: compile
  image: maven:3.8.5-openjdk-17
  script:
    - mvn verify -Dmaven.test.failure.ignore=true
    - ls target/surefire-reports/*.xml
  rules:
    - if: $CI_COMMIT_BRANCH == "main"
  artifacts:
    when: always
    reports:
      junit:
        - target/surefire-reports/TEST-*.xml
        - target/failsafe-reports/TEST-*.xml
  tags:
    - study-runner

[root@gitclient apiserver]# git add .gitlab-ci.yml
[root@gitclient apiserver]# git commit -m "Test mvn verify"
[root@gitclient apiserver]# git push origin main

提示：maven 所使用的 jdk 版本需要和创建后端项目的 java 版本一致。

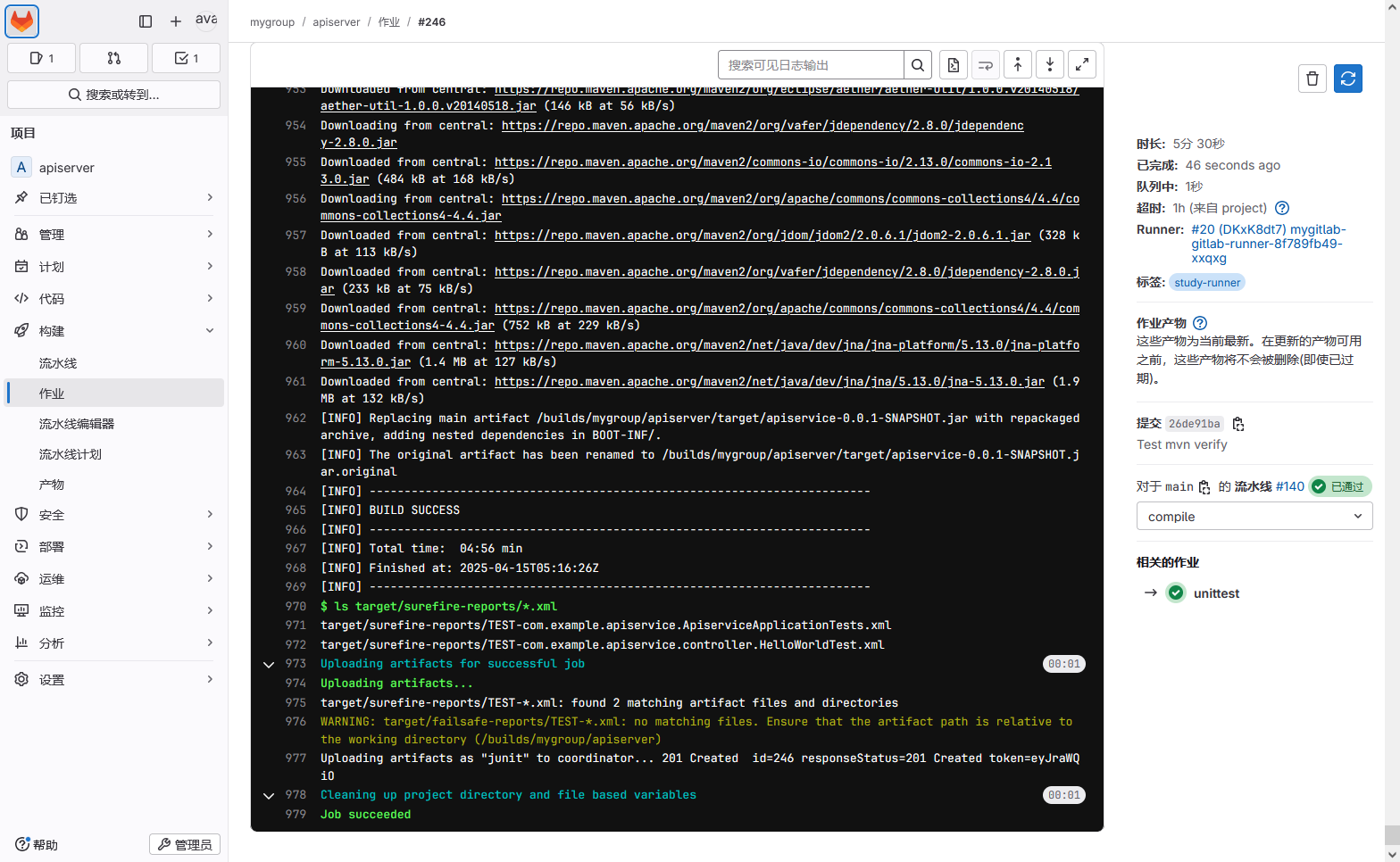

提交流水线后，等待测试完成。
160

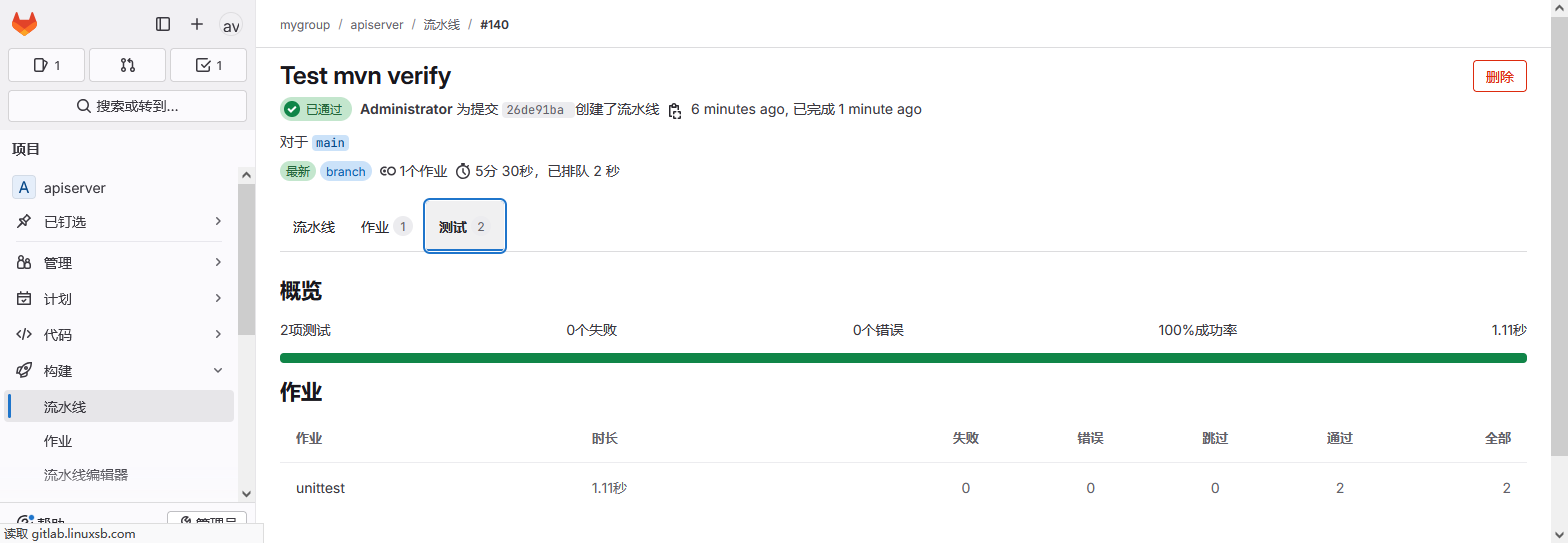

查看测试结果。
161

SonarQube代码检测平台

SonarQube介绍

SonarQube 是一个开源平台，用于持续检查代码质量并执行自动化分析。它可以与 Jenkins 或 Gitlab 、 Actions 等集成，以便在 CI/CD 流程中自动进行代码审查。

其内核是设计思想是 “质量即代码”（Quality as Code）理念。

SonarQube 将代码质量分解为三个正交维度：

可靠性（Reliability）：预防运行时缺陷
安全性（Security）：消除漏洞攻击面
可维护性（Maintainability）：降低技术维护难度

SonarQube部署

本实验基于已有的 Kubernetes 集群和 Longhorn 持久化进行部署，保障 SonarQube 的健壮性和数据持久化。
部署 SonarQube 之前需要先部署 PostgreSQL 。

对于 Kubernetes 和 Longhorn 部署，不在此文章范围内，可自行参考：附039.Kubernetes_v1.32.2生产环境高可用部署。

确认当前环境
确认当前环境具备 StorageClass ，用于给 sonarqube 提供持久化数据。

root@master01:~# mkdir sonarqube
root@master01:~# cd sonarqube/
root@master01:~/sonarqube# kubectl get sc
NAME                 PROVISIONER          RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
longhorn (default)   driver.longhorn.io   Delete          Immediate           true                   15d
longhorn-static      driver.longhorn.io   Delete          Immediate           true                   15d

创建PostgreSQL PVC

root@master01:~/sonarqube# kubectl create namespace sonarqube

root@master01:~/sonarqube# cat <<EOF > postgresqlpvc.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: postgresql-pvc
  namespace: sonarqube
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: longhorn
  resources:
    requests:
      storage: 1Gi
EOF

root@master01:~/sonarqube# kubectl apply -f postgresqlpvc.yaml

部署PostgreSQL
部署 postgresql ，创建 SonarQube 所需的用户名、密码、数据库DB，使用已创建的 PVC 。
同时将 postpresql 对外暴露服务，以便于后续 SonarQube 调用。

root@master01:~/sonarqube# cat <<EOF > postgresqldeployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: postgres
  namespace: sonarqube
spec:
  replicas: 1
  selector:
    matchLabels:
      app: postgres
  template:
    metadata:
      labels:
        app: postgres
    spec:
      containers:
      - name: postgres
        image: postgres:17.4
        env:
        - name: POSTGRES_USER
          value: sonar
        - name: POSTGRES_PASSWORD
          value: sonar1234
        - name: POSTGRES_DB
          value: sonardb
        - name: PGDATA
          value: /var/lib/postgresql/data
        ports:
        - containerPort: 5432
        volumeMounts:
        - name: postgres-data
          mountPath: /var/lib/postgresql
        - mountPath: /etc/localtime
          name: timeconfig
          readOnly: true
      volumes:
      - name: postgres-data
        persistentVolumeClaim:
          claimName: postgresql-pvc
      - name: timeconfig
        hostPath:
          path: /etc/localtime
---
apiVersion: v1
kind: Service
metadata:
  name: postgres
  namespace: sonarqube
spec:
  type: NodePort
  selector:
    app: postgres
  ports:
    - protocol: TCP
      port: 5432
      targetPort: 5432
      nodePort: 31003
EOF

root@master01:~/sonarqube# kubectl apply -f postgresqldeployment.yaml

确认 postgresql 部署情况：

root@master01:~/sonarqube# kubectl -n sonarqube get pods -o wide
NAME                       READY   STATUS    RESTARTS   AGE   IP            NODE       NOMINATED NODE   READINESS GATES
postgres-cf69988db-4hr2l   1/1     Running   0          16s   10.10.30.97   worker02   <none>           <none>
root@master01:~/sonarqube# kubectl -n sonarqube get svc -o wide
NAME       TYPE       CLUSTER-IP    EXTERNAL-IP   PORT(S)          AGE   SELECTOR
postgres   NodePort   10.20.2.220   <none>        5432:31003/TCP   19s   app=postgres
root@master01:~/sonarqube# kubectl -n sonarqube get pvc -o wide
NAME             STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   VOLUMEATTRIBUTESCLASS   AGE   VOLUMEMODE
postgresql-pvc   Bound    pvc-91fad7aa-b315-48bb-9e67-ff27125605ac   1Gi        RWO            longhorn       <unset>                 34s   Filesystem

部署SonarQube pvc
sonarqube 主要目录均配置持久化存储。

root@master01:~/postgresql# vim sonarqubepvc.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: sonarqube-data-pvc
  namespace: sonarqube
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: longhorn
  resources:
    requests:
      storage: 2Gi

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: sonarqube-extensions-pvc
  namespace: sonarqube
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: longhorn
  resources:
    requests:
      storage: 500Mi

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: sonarqube-logs-pvc
  namespace: sonarqube
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: longhorn
  resources:
    requests:
      storage: 200Mi

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: sonarqube-config-pvc
  namespace: sonarqube
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: longhorn
  resources:
    requests:
      storage: 200Mi

root@master01:~/postgresql# kubectl apply -f sonarqubepvc.yaml

部署SonarQube
为了多个主要目录都做持久化，对 data 、extensions 、 conf 、logs均做单独 PVC 挂载。
若单独挂载，则需要对 Pod 内部的容器权限使用 initContainers 提前进行设置。
同时 sonarqube 在后续配置和 gitlab 集成的时候，本环境的 gitlab 采用了自签名证书，所以需要将 CA 添加到 sonarqube 中，否则无法通过证书校验。

kubectl -n sonarqube create configmap gitlab-ca \
  --from-file=myCA.crt=/gitlab/config/certs/myCA.crt

root@master01:~/sonarqube# vim sonarqubedeployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sonarqube
  namespace: sonarqube
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sonarqube
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: sonarqube
    spec:
      initContainers:
      - name: volume-permission-fix
        image: uhub.service.ucloud.cn/imxhy/xhyops:v2
        command: ["sh", "-c", "chown -R 1000:1000 /opt/sonarqube && update-ca-certificates"]
        volumeMounts:
        - name: sonarqube-data
          mountPath: /opt/sonarqube/data
        - name: sonarqube-extensions
          mountPath: /opt/sonarqube/extensions
        - name: sonarqube-logs
          mountPath: /opt/sonarqube/logs
        - name: sonarqube-conf
          mountPath: /opt/sonarqube/conf
        - name: ca-cert
          mountPath: /etc/ssl/certs/myCA.crt
          subPath: myCA.crt

      containers:
      - name: sonarqube
        image: sonarqube:9.9.8-community
        env:
        - name: SONAR_JDBC_URL
          value: jdbc:postgresql://postgres:5432/sonardb
        - name: SONAR_JDBC_USERNAME
          value: sonar
        - name: SONAR_JDBC_PASSWORD
          value: sonar1234
        - name: SONAR_WEB_JAVAOPTS
          value: "-Xmx2048m -Xms1024m -Dsonar.web.context=/ -Dsonar.core.serverBaseURL=http://172.24.8.180:31004"
        - name: SONAR_CE_JAVAOPTS
          value: "-Xmx2048m"
        - name: TZ
          value: Asia/Shanghai
        ports:
        - containerPort: 9000
        volumeMounts:
        - name: sonarqube-data
          mountPath: /opt/sonarqube/data
        - name: sonarqube-extensions
          mountPath: /opt/sonarqube/extensions
        - name: sonarqube-logs
          mountPath: /opt/sonarqube/logs
        - name: sonarqube-conf
          mountPath: /opt/sonarqube/conf
        - mountPath: /etc/localtime
          name: timeconfig
          readOnly: true
      volumes:
      - name: sonarqube-data
        persistentVolumeClaim:
          claimName: sonarqube-data-pvc
      - name: sonarqube-extensions
        persistentVolumeClaim:
          claimName: sonarqube-extensions-pvc
      - name: sonarqube-logs
        persistentVolumeClaim:
          claimName: sonarqube-logs-pvc
      - name: sonarqube-conf
        persistentVolumeClaim:
          claimName: sonarqube-config-pvc
      - name: timeconfig
        hostPath:
          path: /etc/localtime
      - name: ca-cert
        configMap:
          name: gitlab-ca
          items:
          - key: myCA.crt
            path: myCA.crt
---
apiVersion: v1
kind: Service
metadata:
  name: sonarqube
  namespace: sonarqube
spec:
  type: NodePort
  selector:
    app: sonarqube
  ports:
    - protocol: TCP
      port: 9000
      targetPort: 9000
      nodePort: 31004

root@master01:~/sonarqube# kubectl apply -f sonarqubedeployment.yaml

确认部署情况
确认 postgresql 和 sonarqube 部署情况。

root@master01:~/sonarqube# kubectl -n sonarqube get pods -o wide
NAME                         READY   STATUS    RESTARTS   AGE    IP           NODE       NOMINATED NODE   READINESS GATES
postgres-ccfdf8967-s6wz7     1/1     Running   0          116m   10.10.5.42   worker01   <none>           <none>
sonarqube-6678c6fb95-d86mt   1/1     Running   0          100m   10.10.5.36   worker01   <none>           <none>

root@master01:~/sonarqube# kubectl -n sonarqube get pvc -o wide
NAME                       STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   VOLUMEATTRIBUTESCLASS   AGE    VOLUMEMODE
postgresql-pvc             Bound    pvc-456bcb6d-3630-487d-8cab-1cb88677f5e4   1Gi        RWO            longhorn       <unset>                 123m   Filesystem
sonarqube-config-pvc       Bound    pvc-54759240-43d8-4923-a953-4e919dcf5e30   200Mi      RWO            longhorn       <unset>                 114m   Filesystem
sonarqube-data-pvc         Bound    pvc-f66670e0-fd71-49a7-ad4a-a9748e62156c   2Gi        RWO            longhorn       <unset>                 114m   Filesystem
sonarqube-extensions-pvc   Bound    pvc-c1b5855f-e2d5-4fc5-b82f-cb43bdb25ad6   500Mi      RWO            longhorn       <unset>                 114m   Filesystem
sonarqube-logs-pvc         Bound    pvc-bb085d54-4b64-4290-a731-198283efedf2   200Mi      RWO            longhorn       <unset>                 114m   Filesystem

root@master01:~/sonarqube# kubectl -n sonarqube get svc -o wide
NAME        TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE     SELECTOR
postgres    NodePort   10.20.2.220    <none>        5432:31003/TCP   77m     app=postgres
sonarqube   NodePort   10.20.245.54   <none>        9000:31004/TCP   2m29s   app=sonarqube

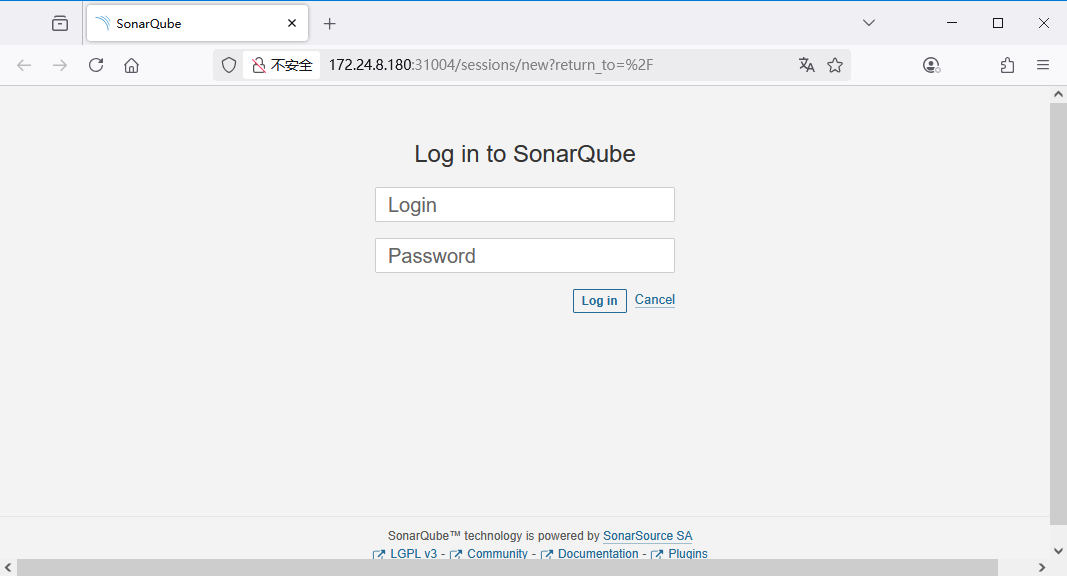

浏览器通过端口访问： http://172.24.8.180:31004 。
162

ingress暴露
当前环境已存在 ingress ，所以可以进一步采用 ingress 暴露 sonarqube 服务。

root@master01:~/sonarqube# ll certs/
total 12
drwxr-xr-x 2 root root   58 Apr 28 21:47 ./
drwxr-xr-x 3 root root  164 Apr 28 21:46 ../
-rw-r--r-- 1 root root 4482 Apr 28 21:47 sq.linuxsb.com.crt
-rw-r--r-- 1 root root 1704 Apr 28 21:47 sq.linuxsb.com.key

root@master01:~/sonarqube# mv certs/sq.linuxsb.com.crt certs/tls.crt
root@master01:~/sonarqube# mv certs/sq.linuxsb.com.key certs/tls.key

root@master01:~/sonarqube# kubectl -n sonarqube create secret tls tls-sonarqube-ingress \
  --cert=/root/sonarqube/certs/tls.crt \
  --key=/root/sonarqube/certs/tls.key
root@master01:~/sonarqube# vim sonarqubeingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: sonarqube-ingress
  namespace: sonarqube
spec:
  ingressClassName: "nginx"
  rules:
  - host: sq.linuxsb.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: sonarqube
            port:
              number: 9000
  tls:
  - hosts:
    - sq.linuxsb.com
    secretName: tls-sonarqube-ingress

[root@master01 manifests]# kubectl apply -f sonarqubeingress.yaml

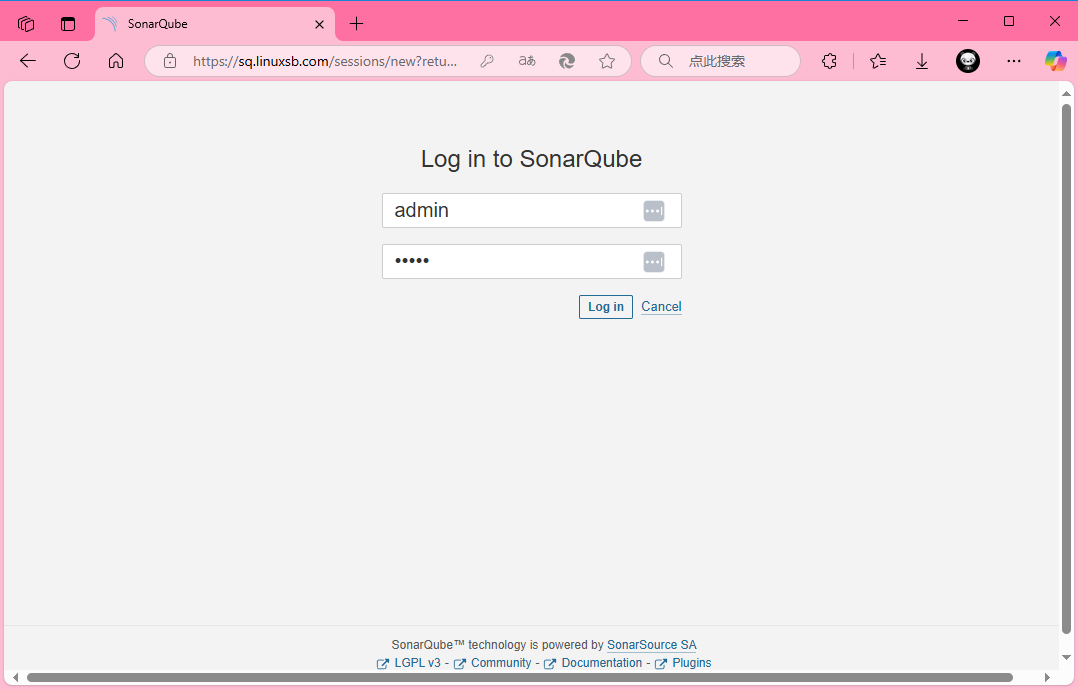

浏览器访问： https://sq.linuxsb.com/ ，使用默认用户名和密码 admin/admin 登录。
163

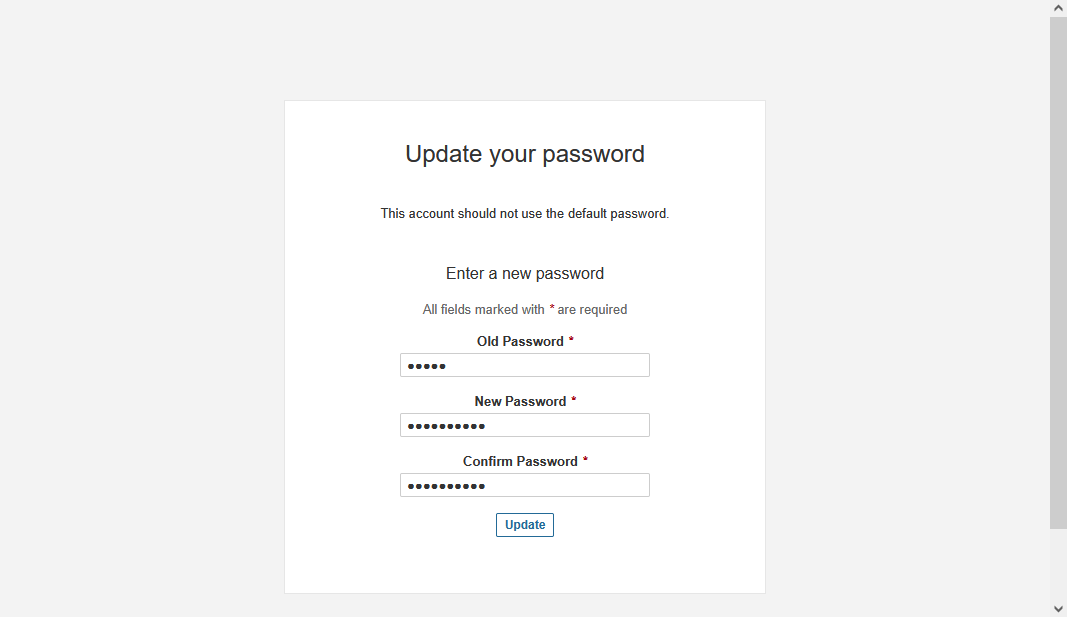

首次登录需要修改密码：
164

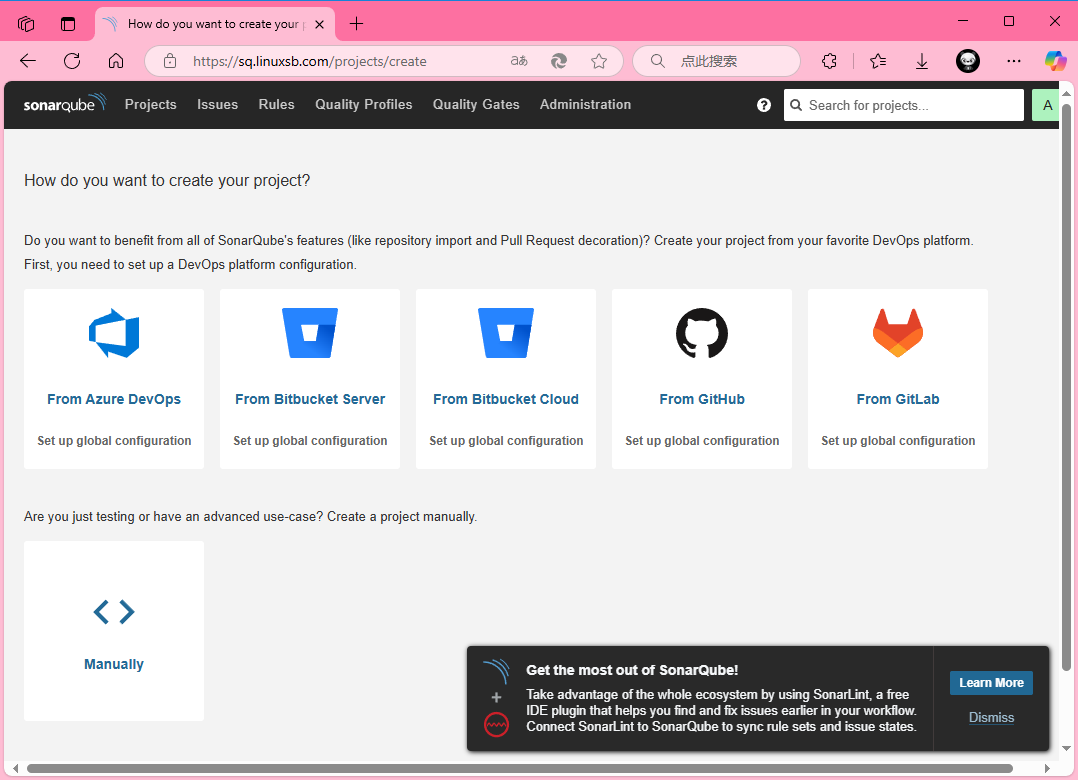

成功登录。
165
提示：更多详细部署参考： Kubernetes 集群中部署 SonarQube 服务。

sonarqube 与 gitlab 集成

gitlab 创建 Token

SonarQube 搭建完成后，需要和 Gitlab 平台集成，从而实现和 Gitlab 上代码仓联动。

生成Token
在 gitlab 上创建一个 Token ，后续用于 sonarqube 认证。该 Token 需要有足够的权限，能访问 Gitlab 上的所有项目。

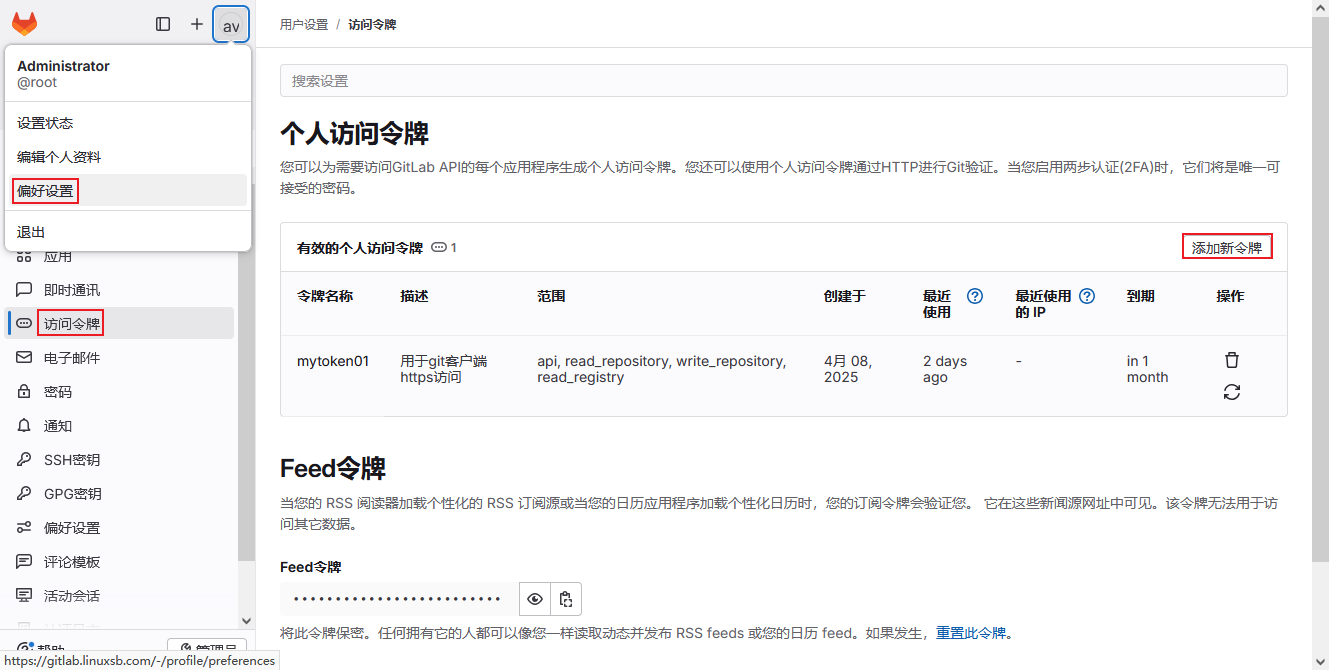

偏好设置 ——> 访问令牌 ——> 添加新令牌。

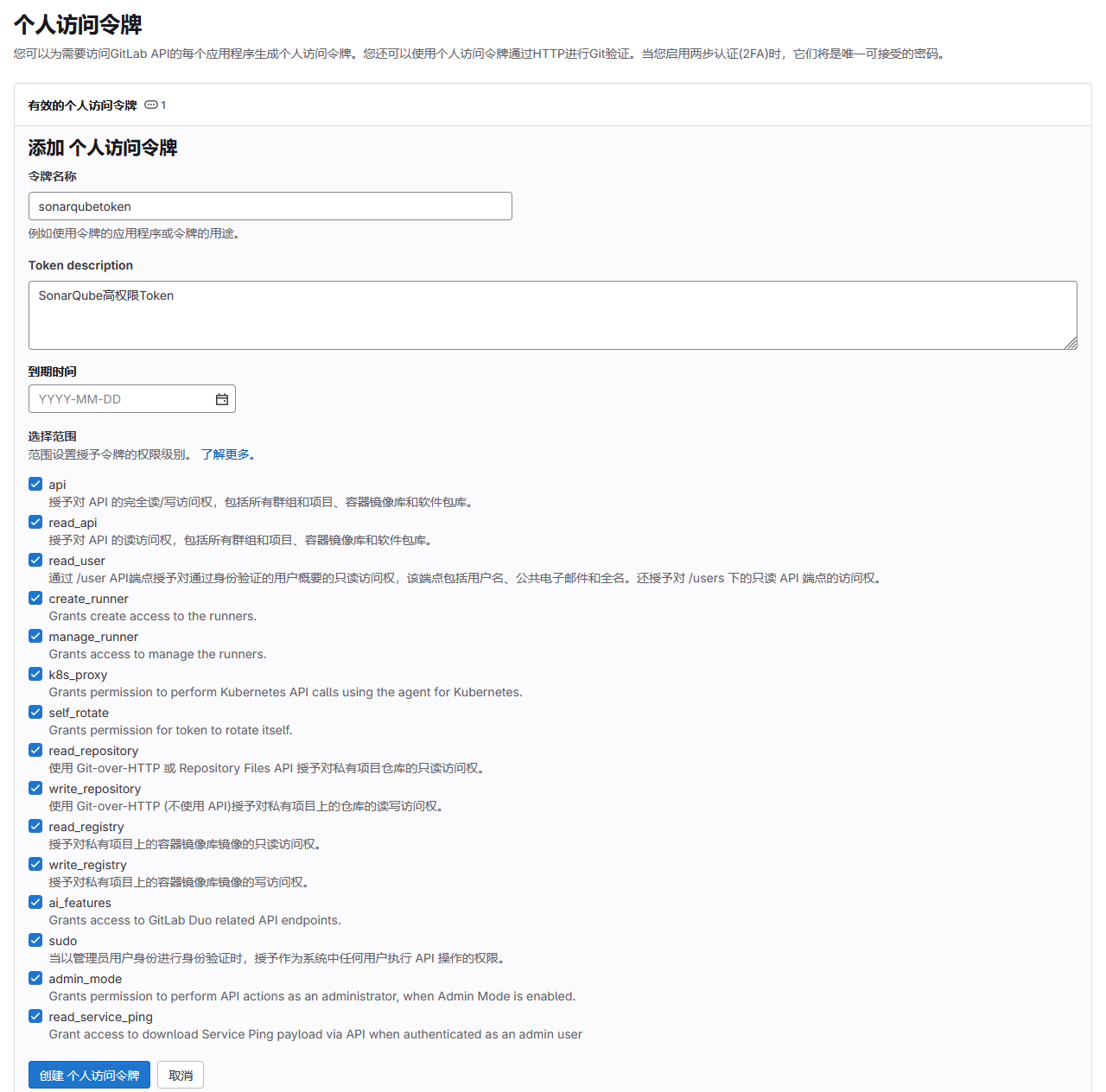

创建不限期的所有权限的 Token 。
167

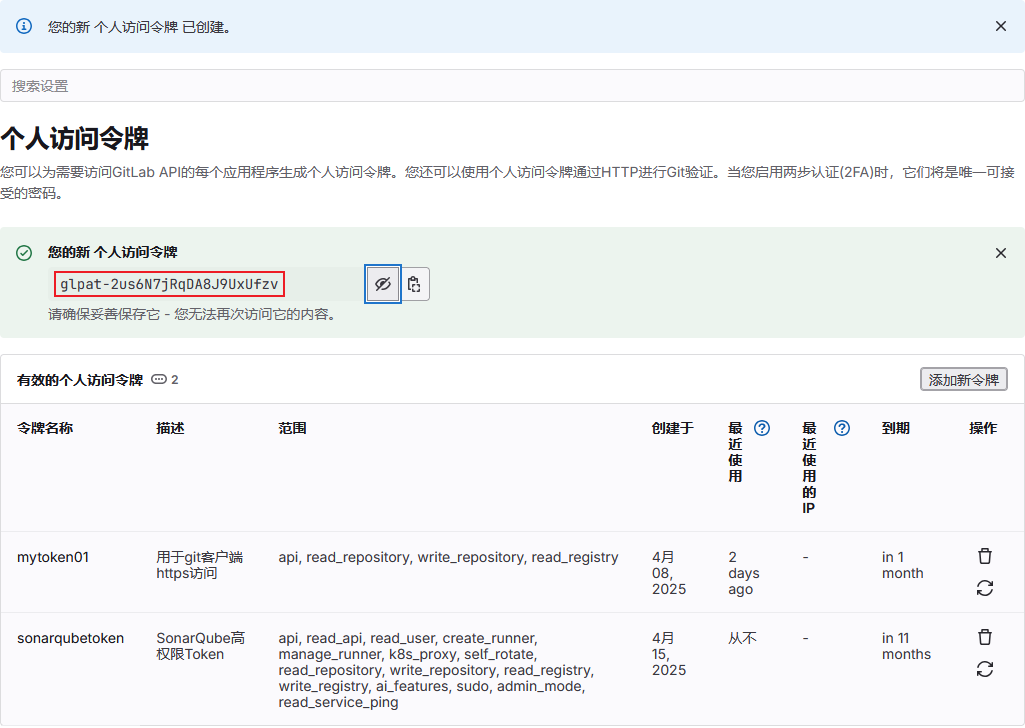

复制创建的 Token ， glpat-hGsgfY1YyB79-5otzKMq 。
168

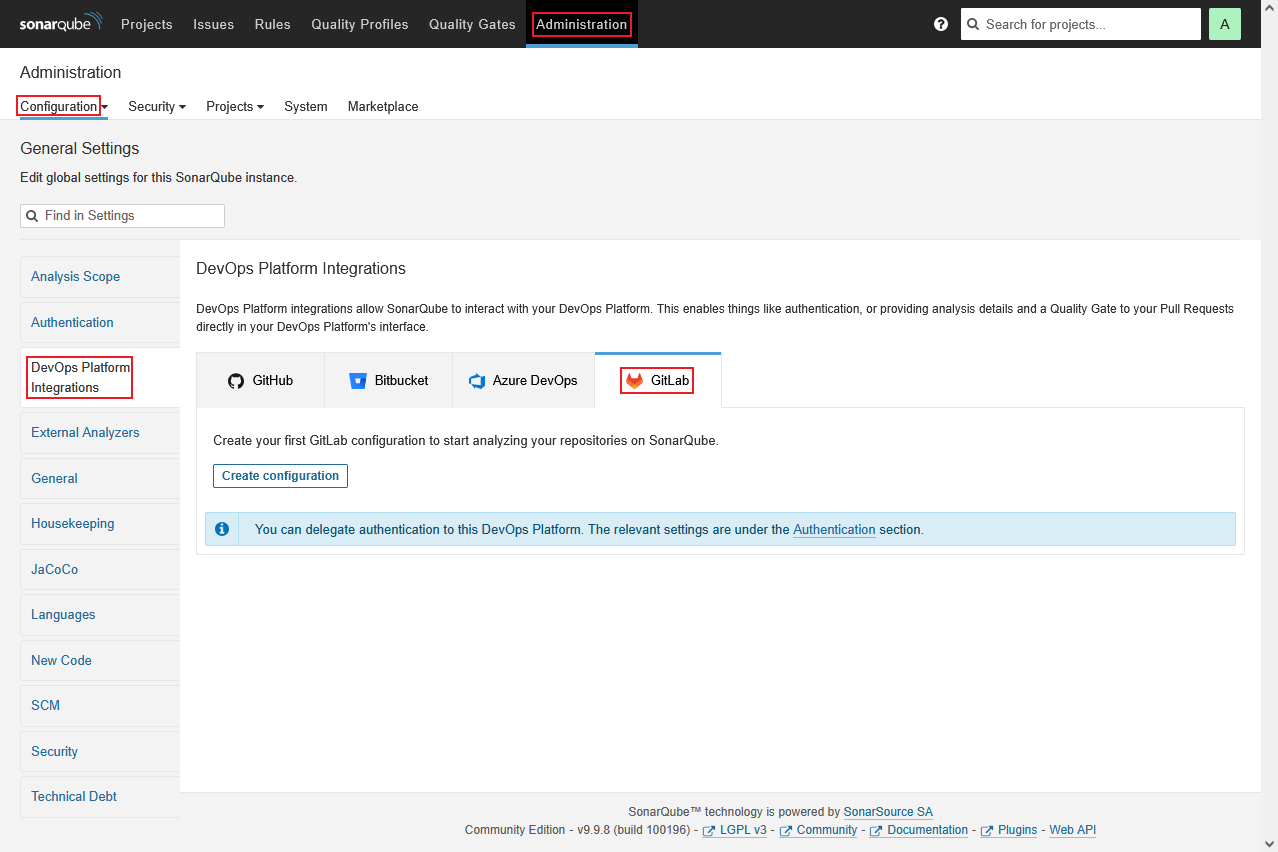

配置 sonarqube 集成 gitlab

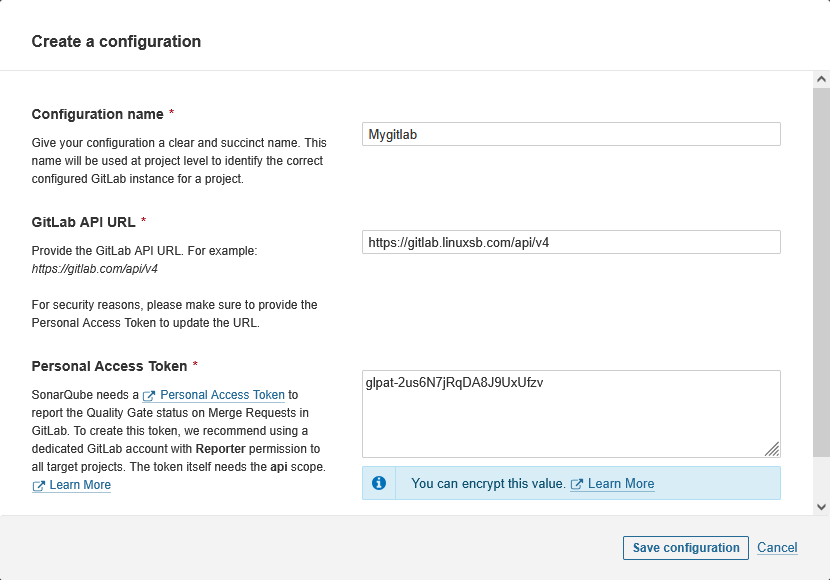

Create configuration：
170

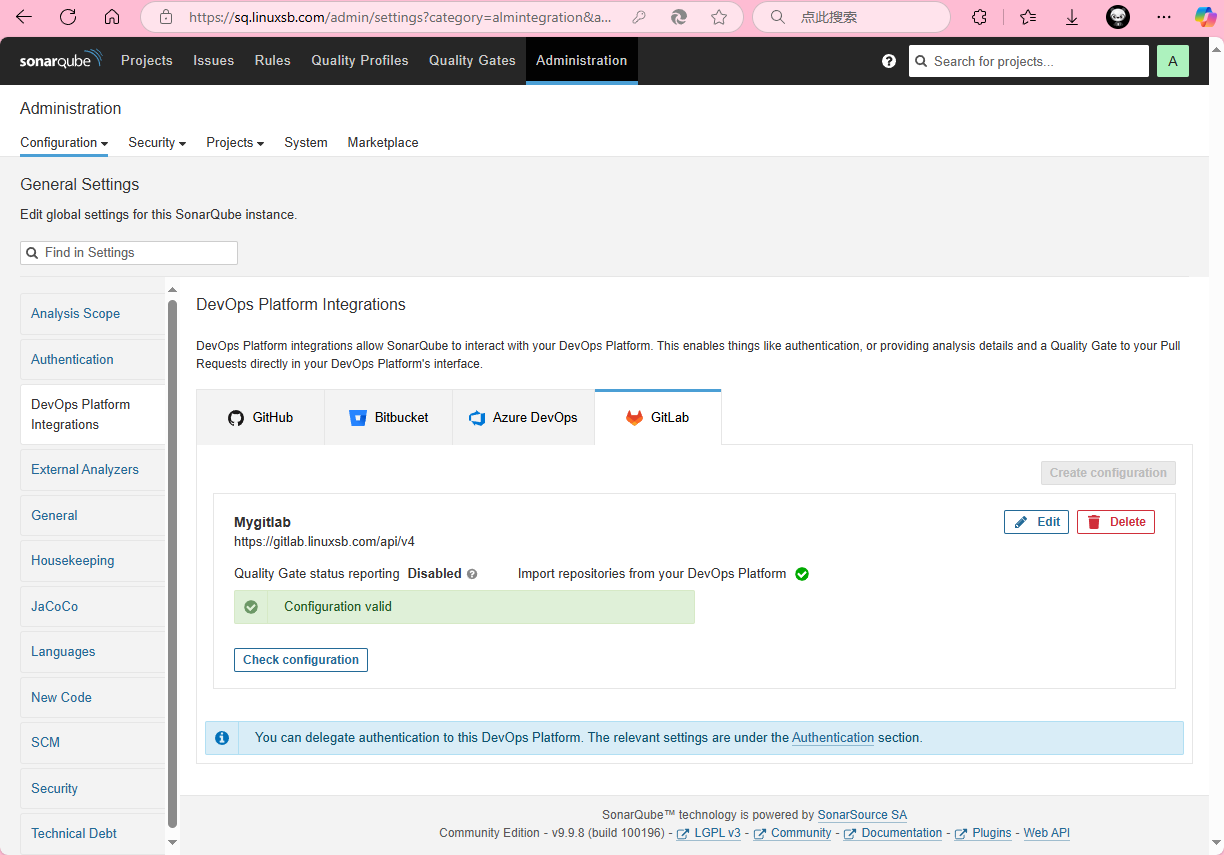

Check configuration ，检查配置。
171

sonarqube 集成 gitlab 账号

sonarqube 可以集成 gitlab 的账号进行登录。

创建应用

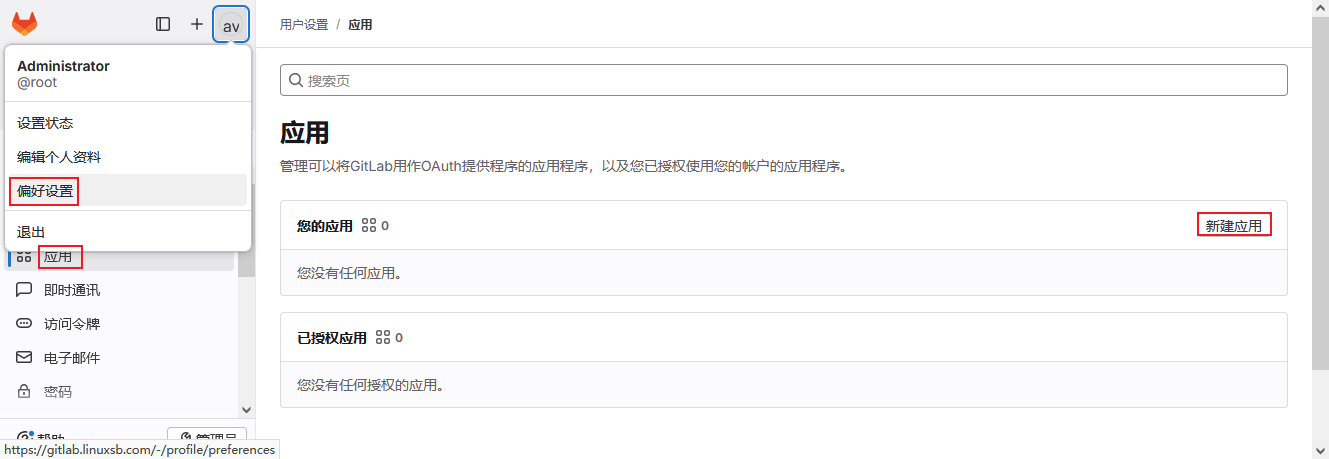

gitlab 上创建应用，用户头像 ——> 偏好设置 ——> 应用，新建应用。

设置应用名称，以及固定 URI ： [sonarqube域名]/oauth2/callback/gitlab 。
173

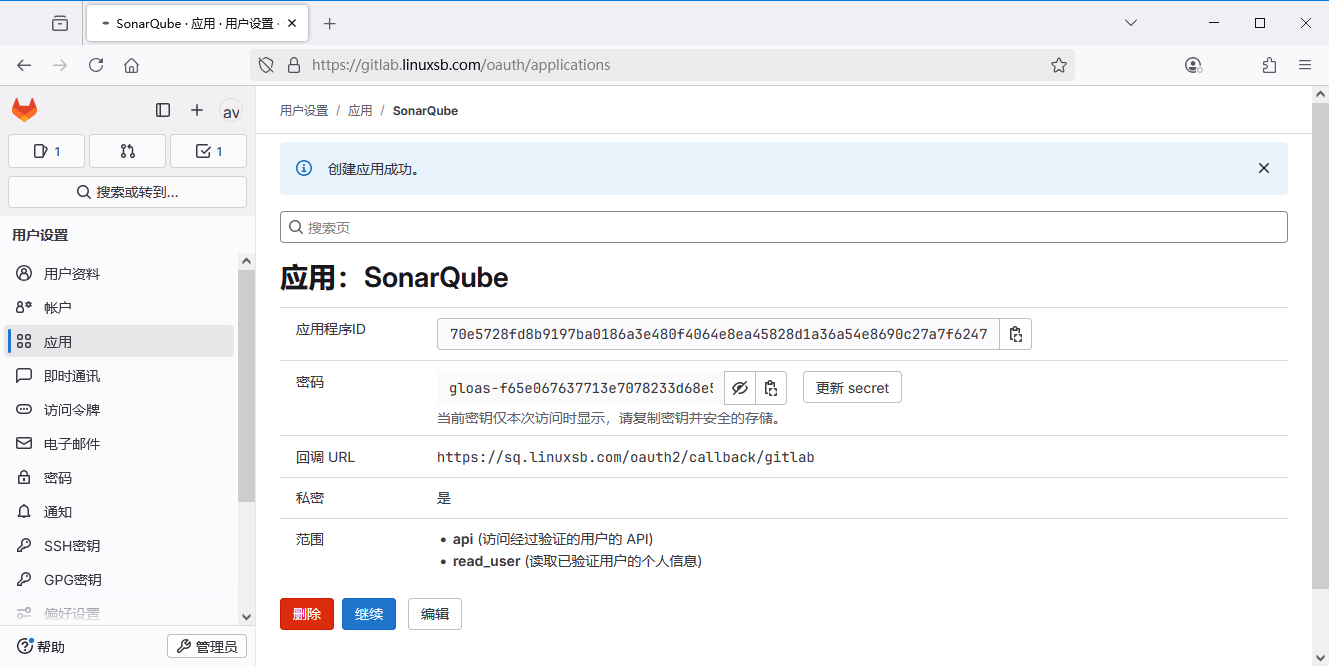

记录相关值，后续用于在 sonarqube 上配置。
174

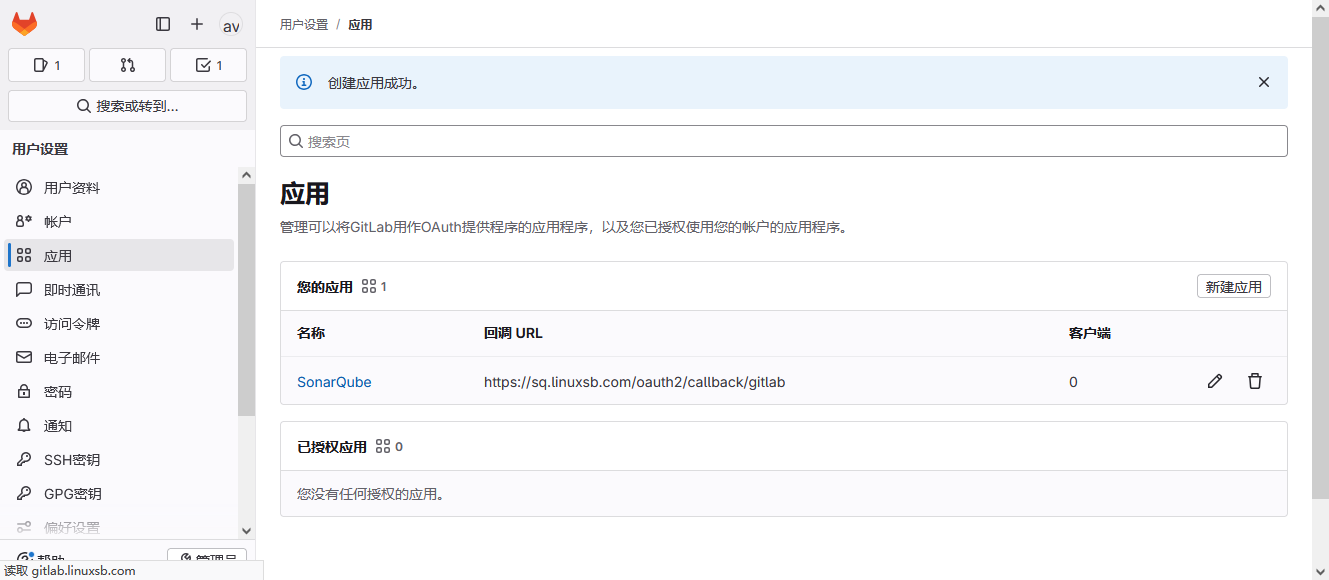

确认创建完成。
175

配置sonarqube

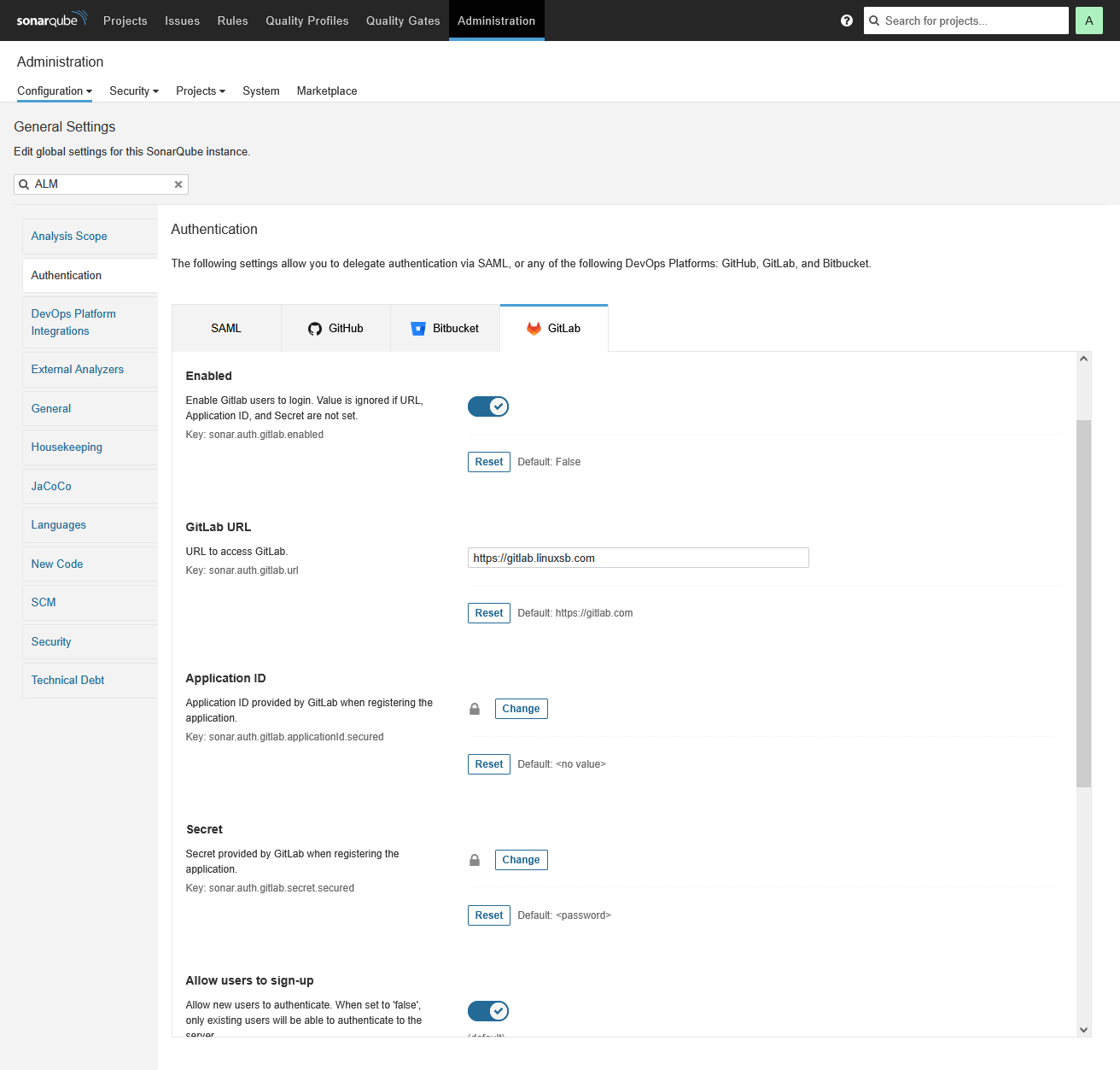

使用 admin 用户登录，Administration ——> Configuration ——> Authentication ——> GitLab 。
enabled 开启，配置 gitlab url，应用ID 以及 secret，将 gitlab 所创建的相关信息复制。

GitLab认证通常允许用户注册，但没有提供允许的组列表，这是潜在的不安全，因此建议配置一个允许的组列表。
176-1

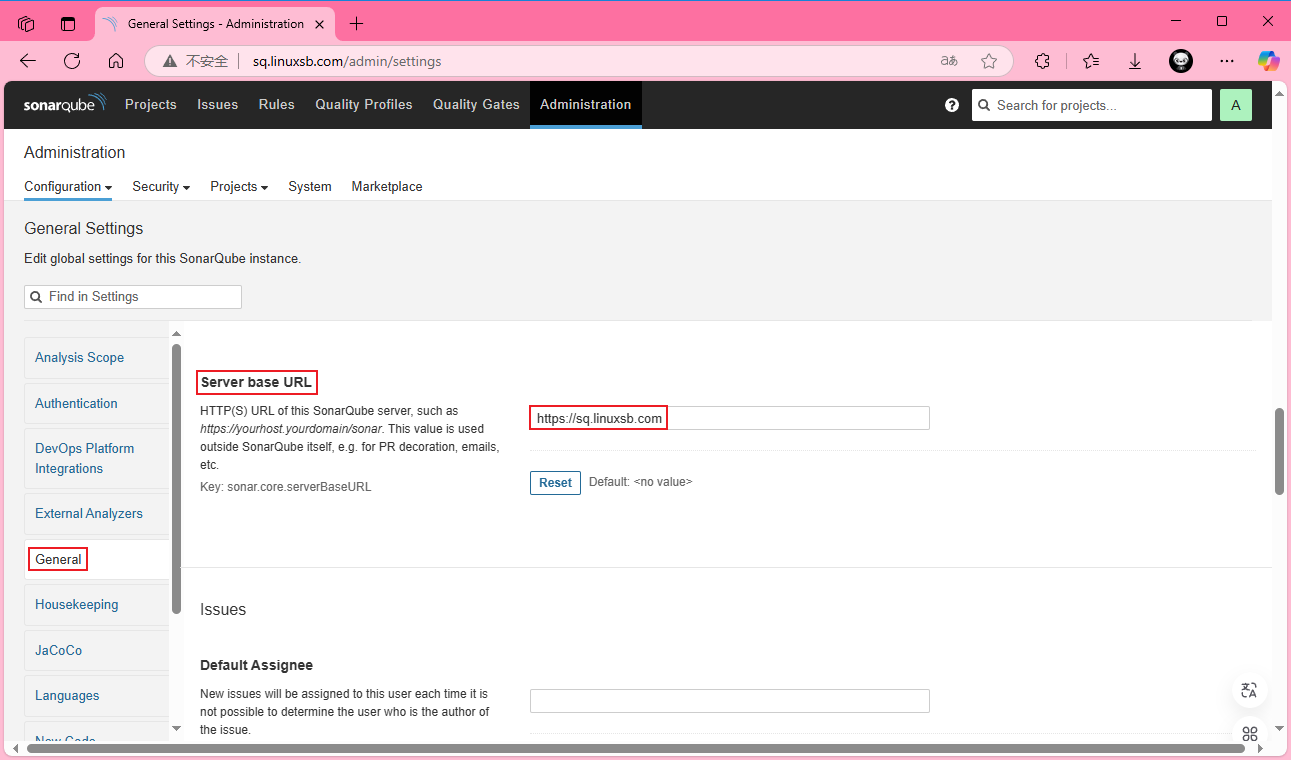

Administration ——> Configuration ——> General ，配置 Server base URL ，配置为 sonarqube 的主域名。
177

确认验证

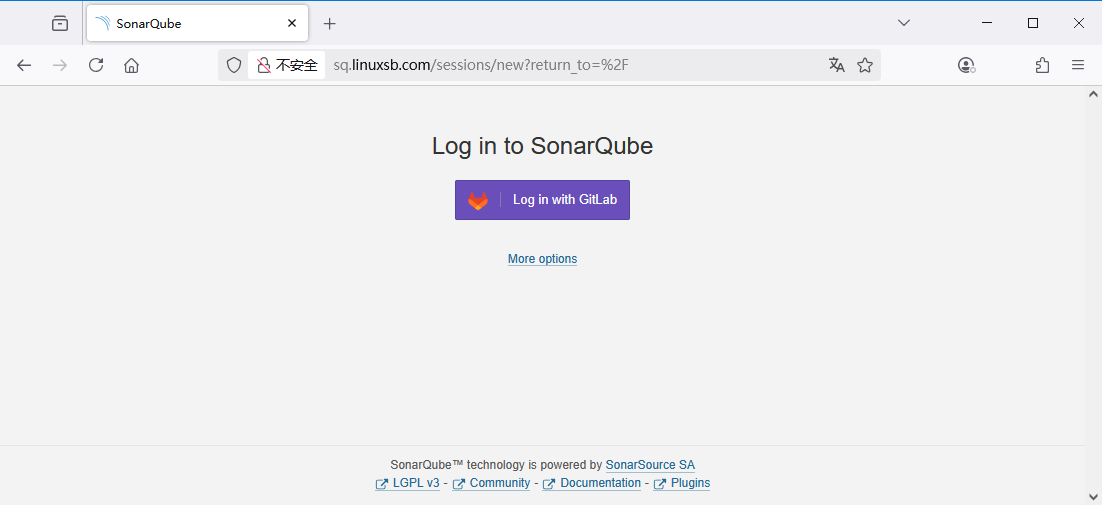

退出登录，重新访问 https://sq.linuxsb.com ，确认可以出现 Login with GitLab 。

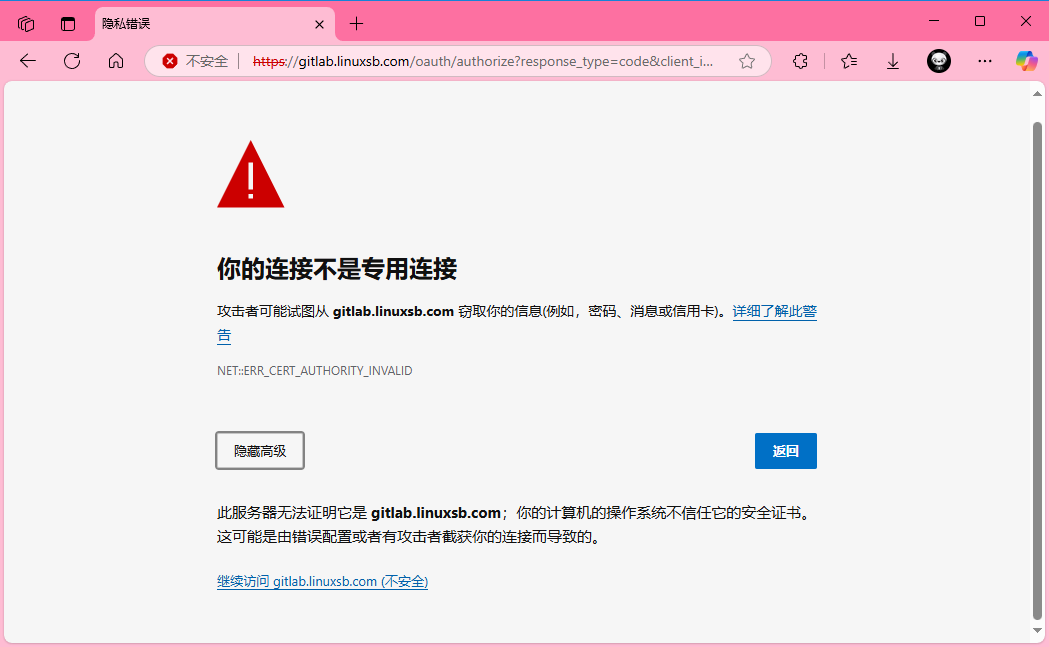

如果是自签名证书，可能出现告警，继续即可。
179

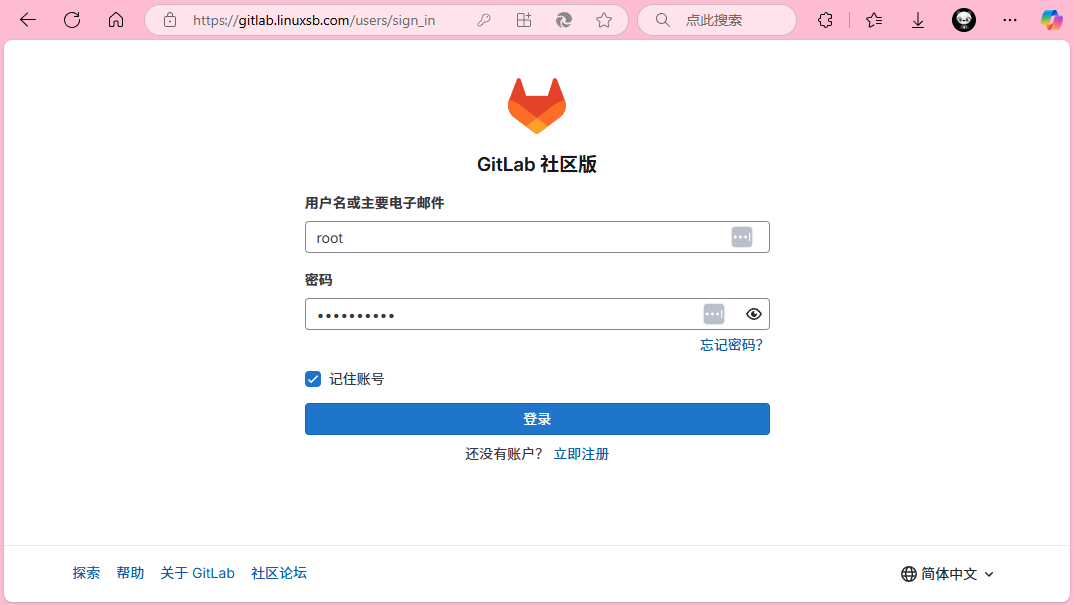

使用 gitlab 账号登录，如 root 用户，通常建议可以为 sonarqube 单独创建一个其他用户。
180

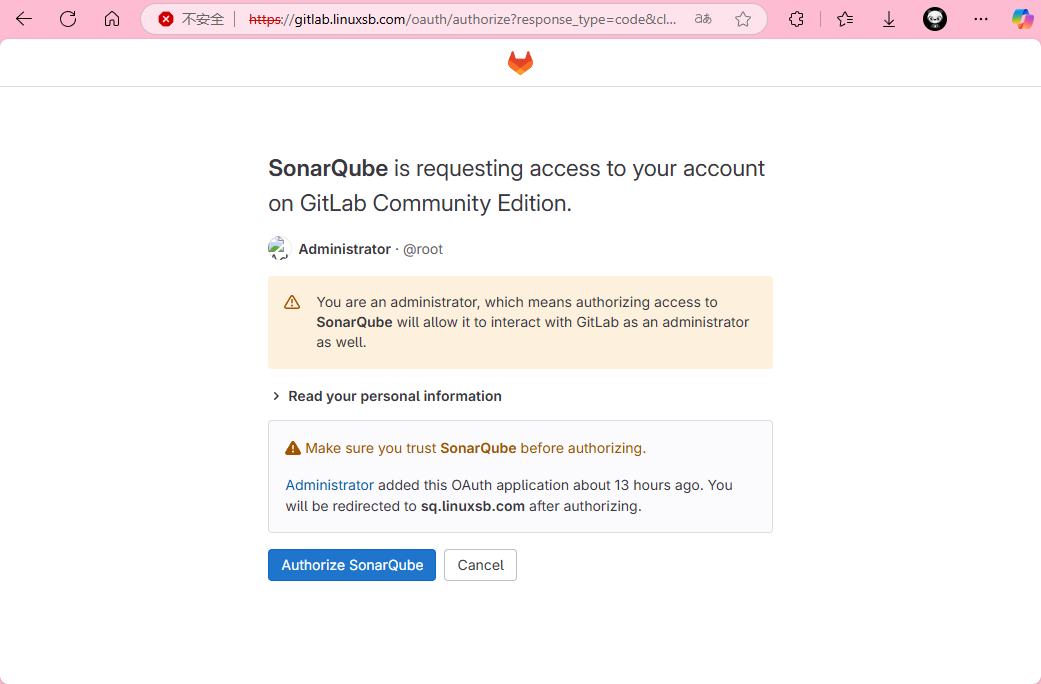

由于实验目的，直接使用 gitlab 的 root 用户来登录 sonarqube ，会提示高权限风险，进行授权即可。
181

确认能正常使用 gitlab 用户登录。
182

配置Java后端项目

配置后端Java项目静态代码检查

sonarqube平台配置成功后，可以使用该平台对后端 Java 项目进行静态代码检查。

183

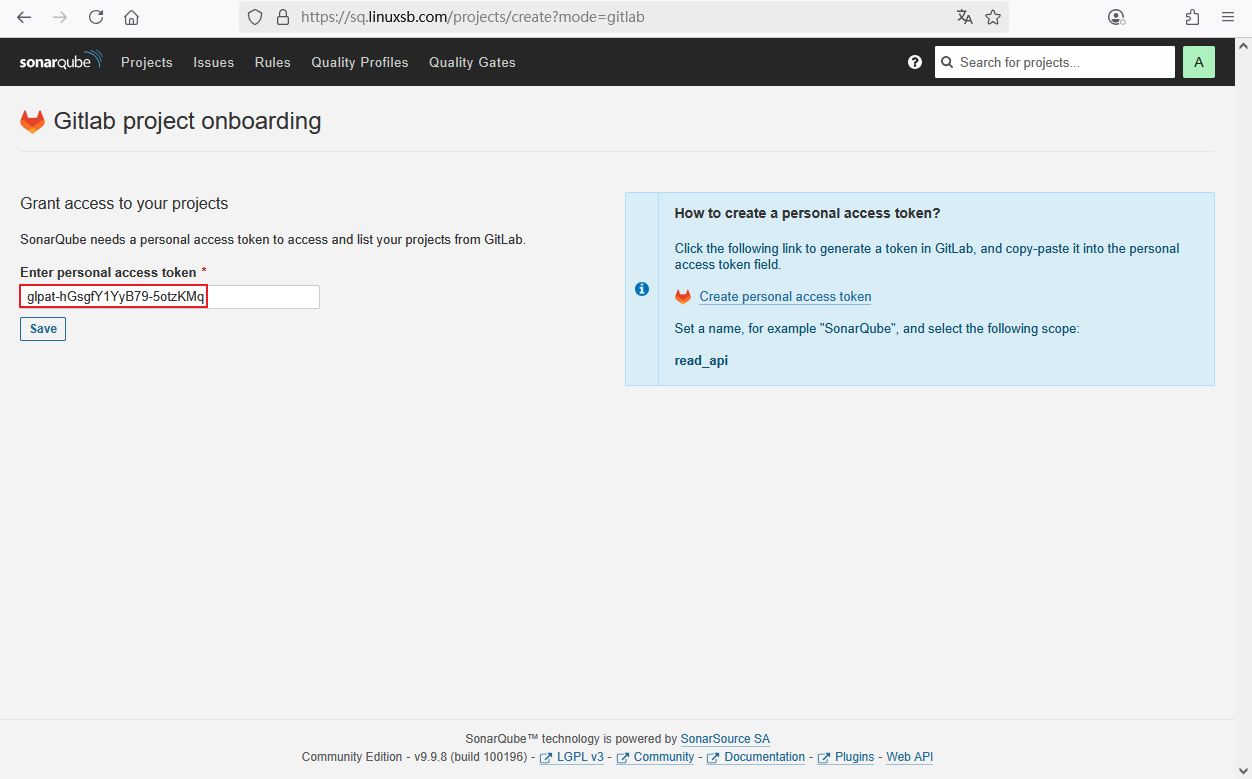

输入已创建的Token： glpat-hGsgfY1YyB79-5otzKMq 。

184

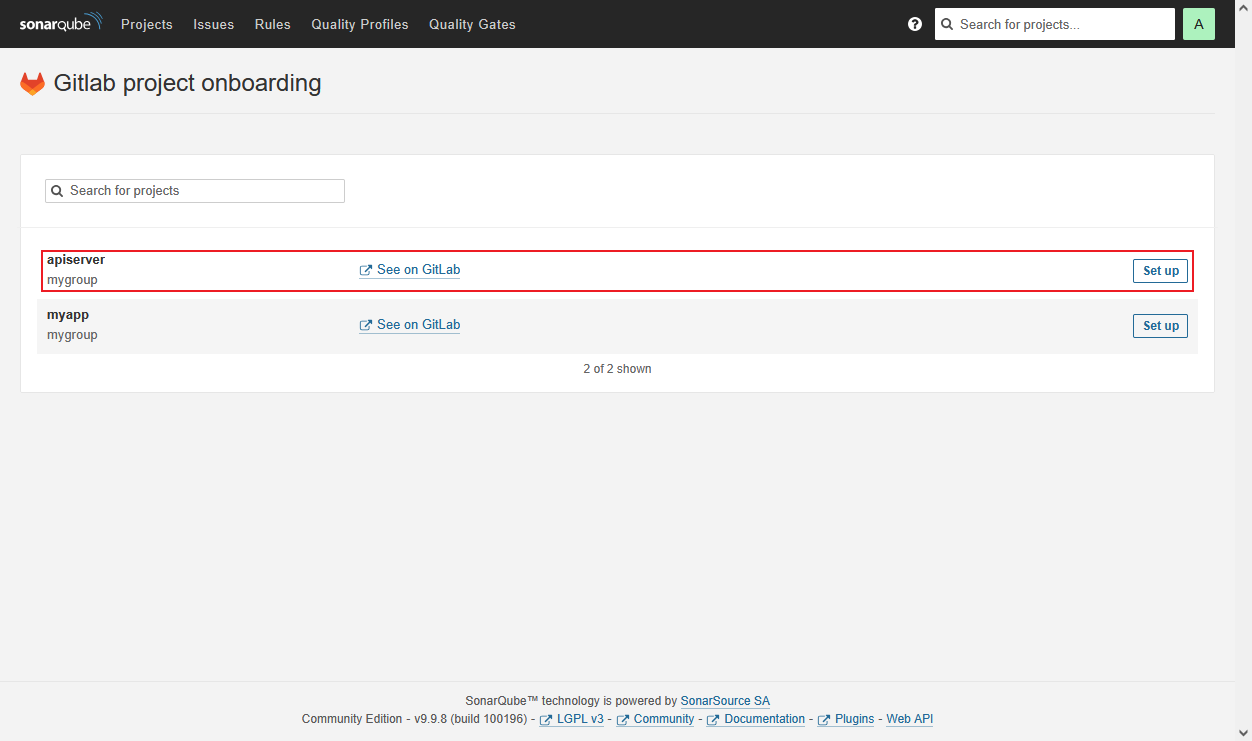

选择当前gitlab平台中已有的 apiserver java项目，设置。

185

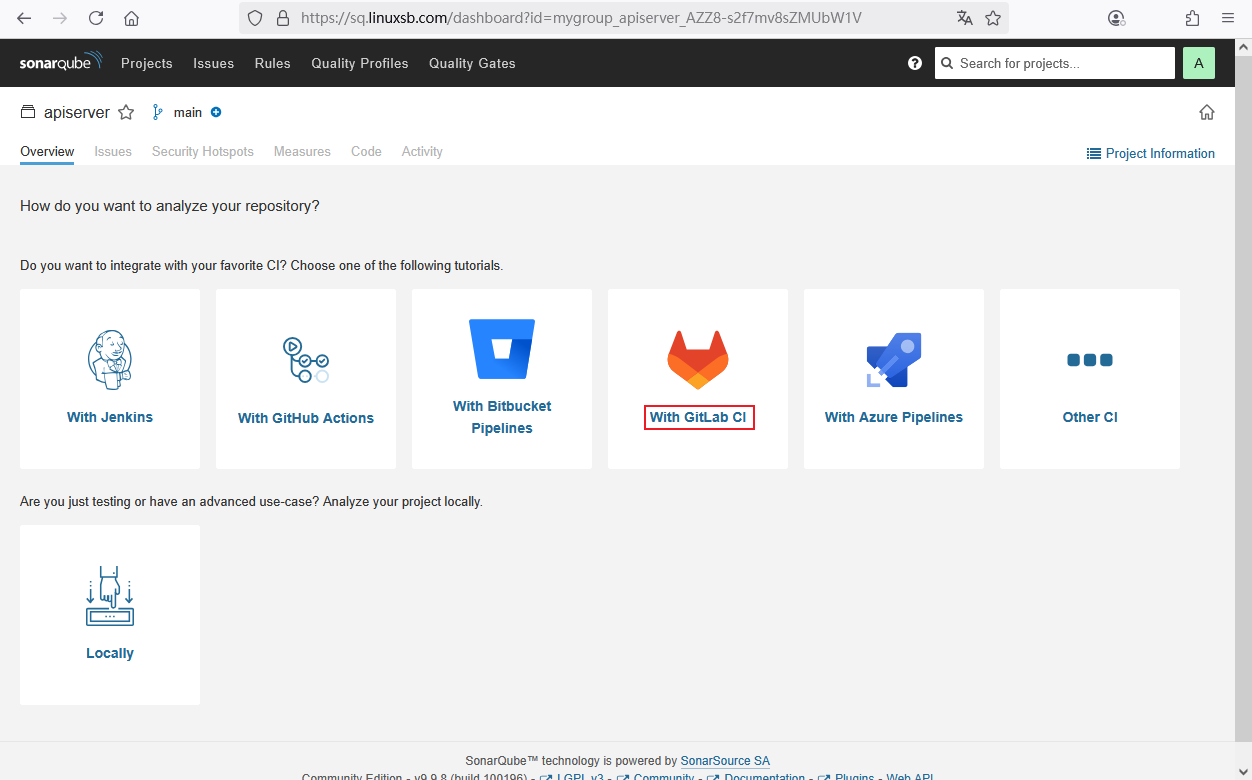

选择持续集成工具，Gitlab CI。

186

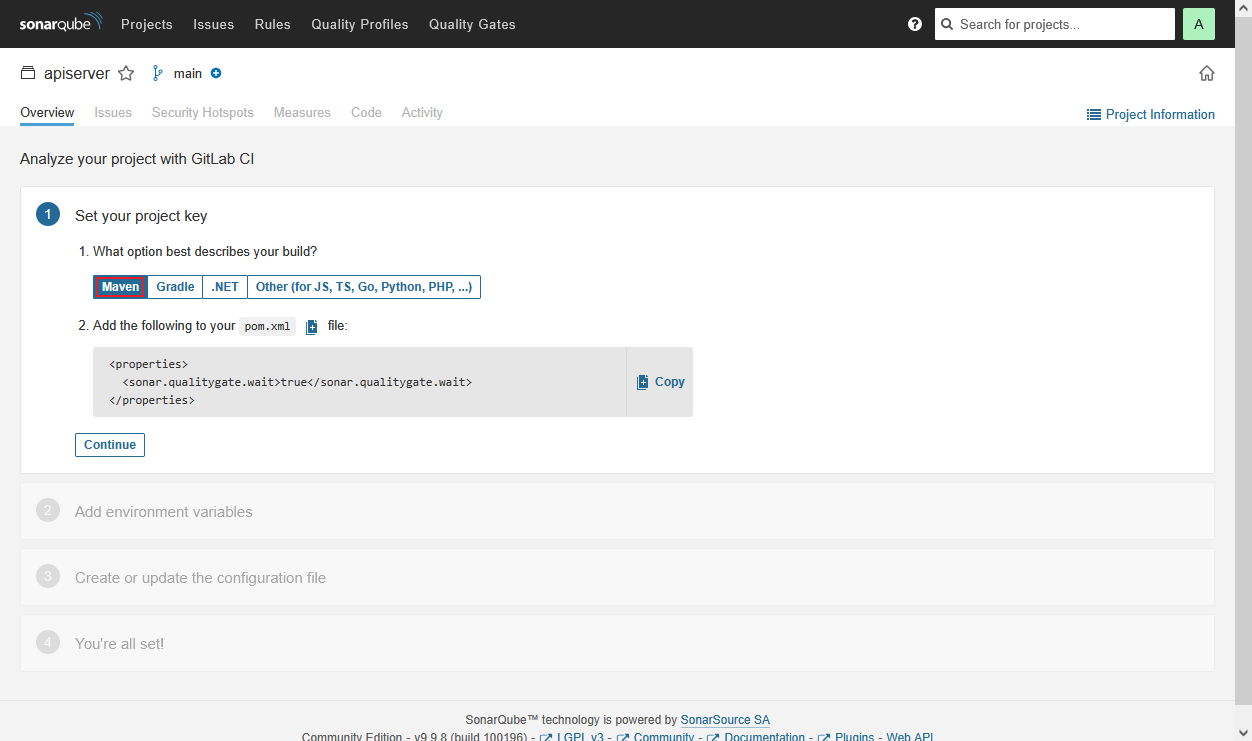

使用 GitLab CI 分析项目中选择 Maven ,复制，将内容写入后端项目的pom.xml文件，然后单击 continue 。

187

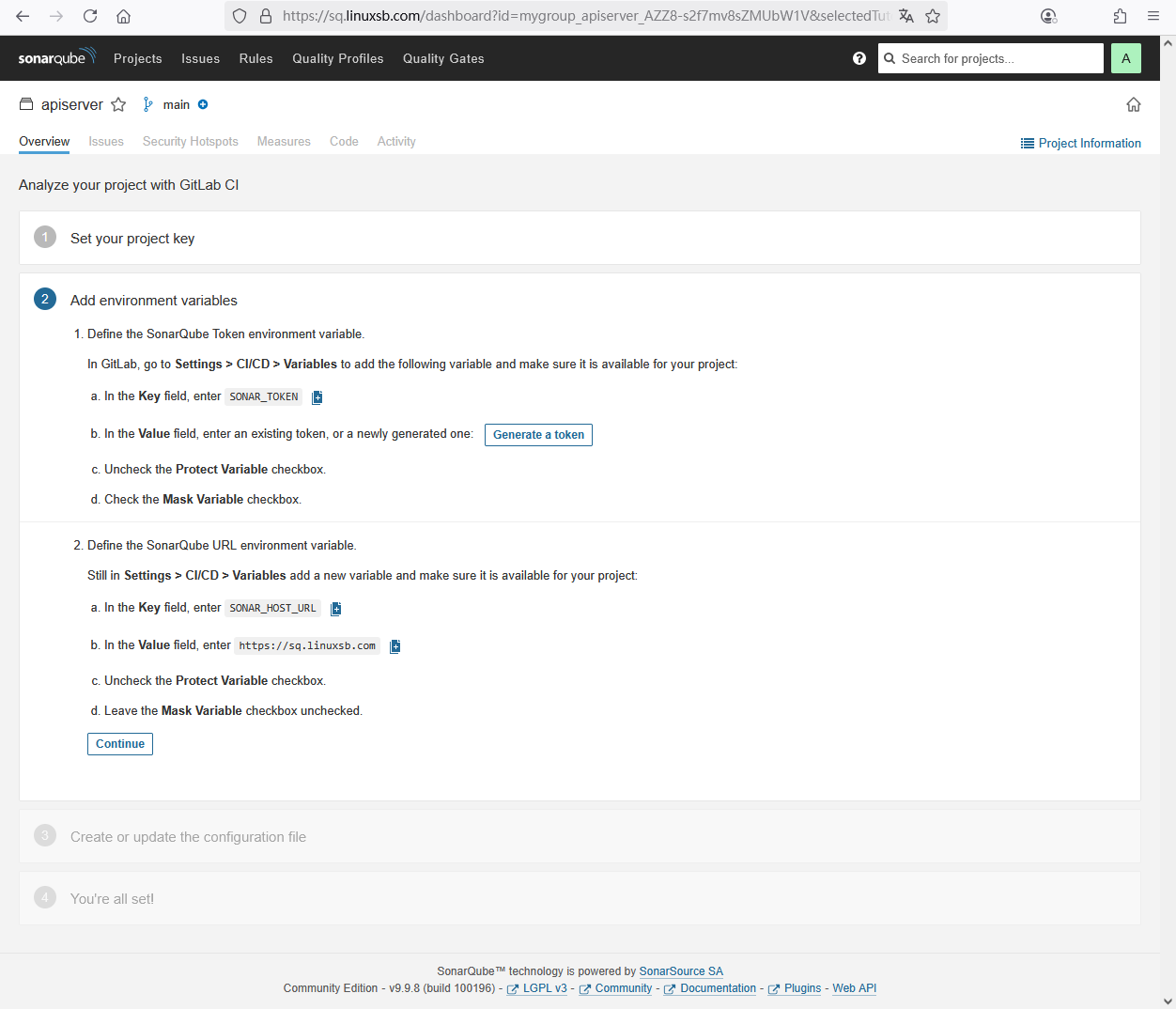

添加环境变量，按照指示在gitlab中添加相应环境变量。
188

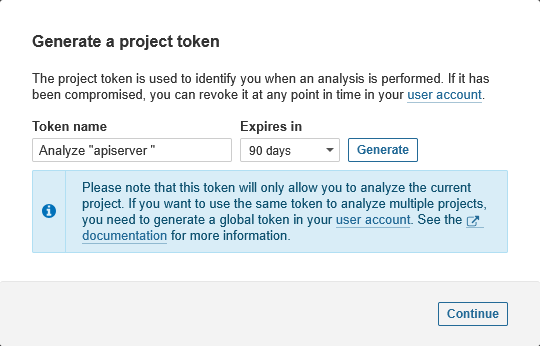

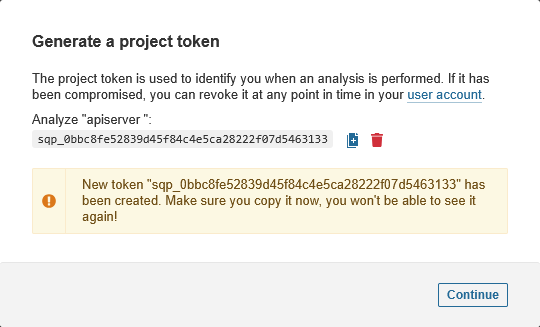

创建 SONAR_TOEN 变量，新生成一个Token，sqp_0bbc8fe52839d45f84c4e5ca28222f07d5463133 。

189

复制对应的Token，后续用于在gitlab创建变量。

190

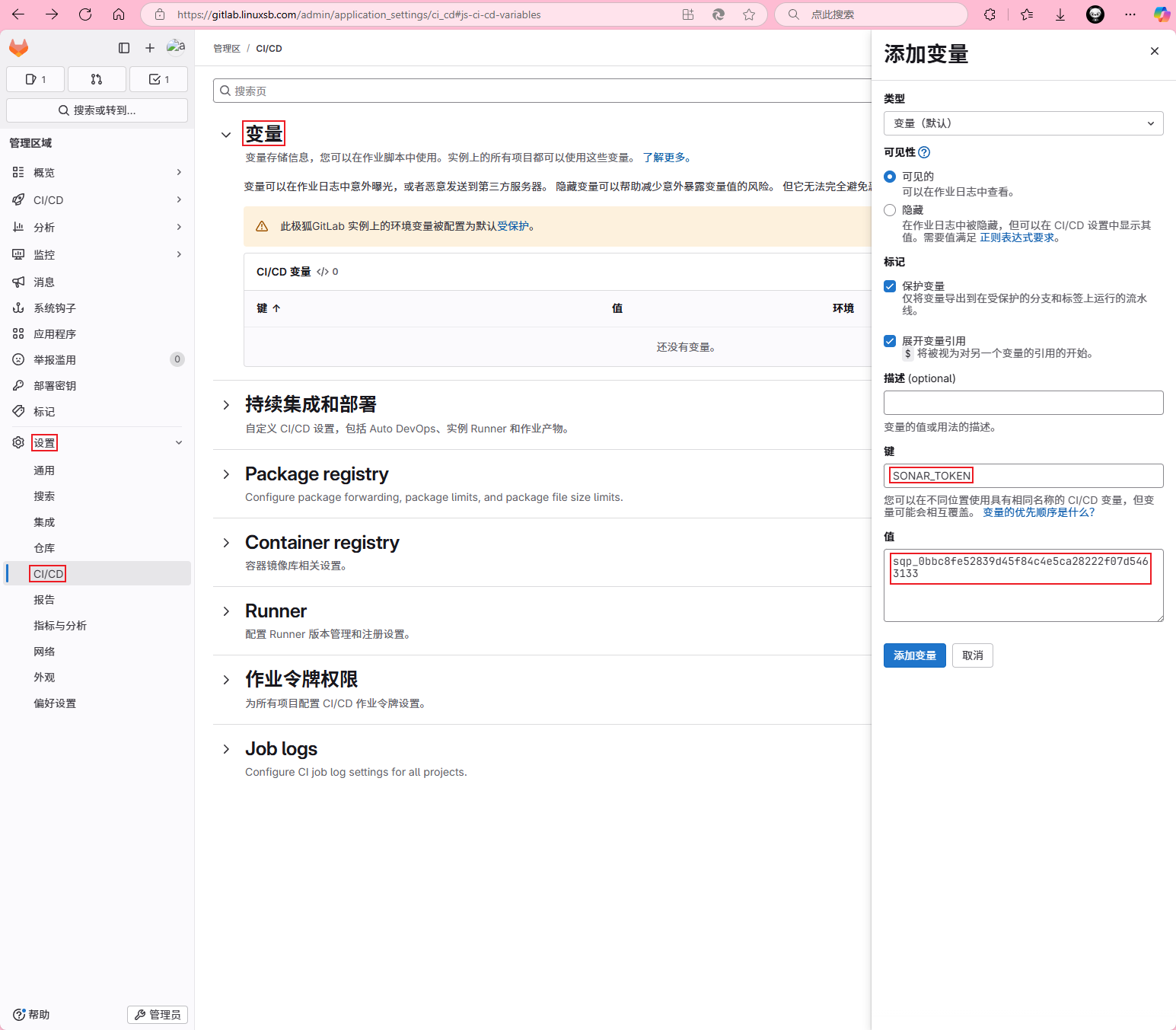

登录gitlab，创建一个 SONAR_TOKEN 的变量，变量值为所创建value。
191

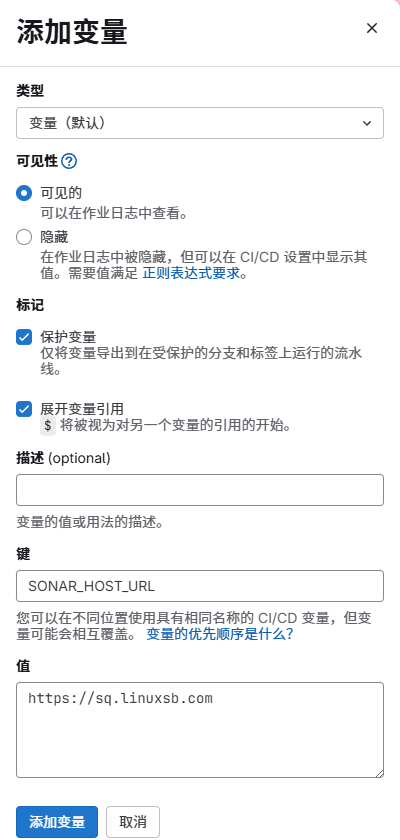

创建 SONAR_HOST_URL 变量。

192

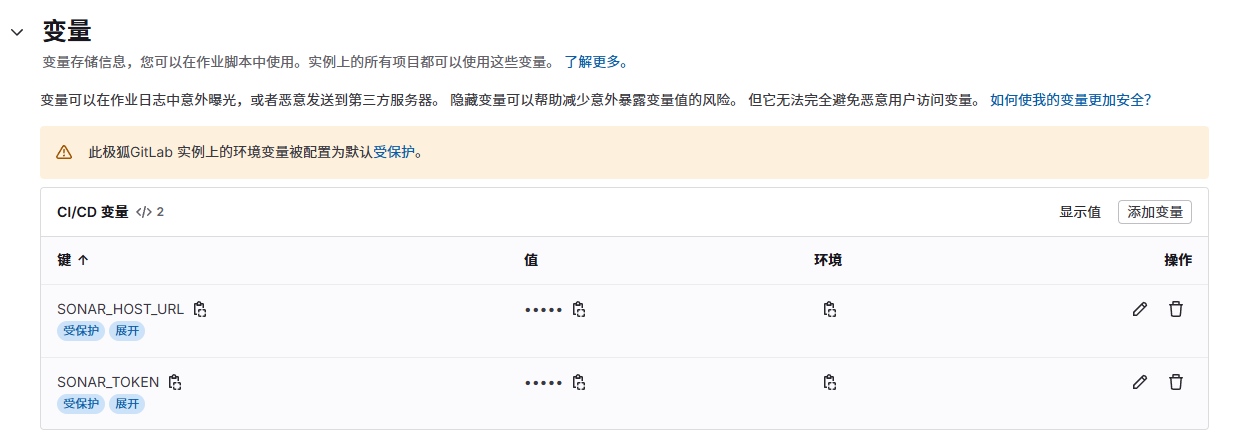

确认所创建的变量。

193

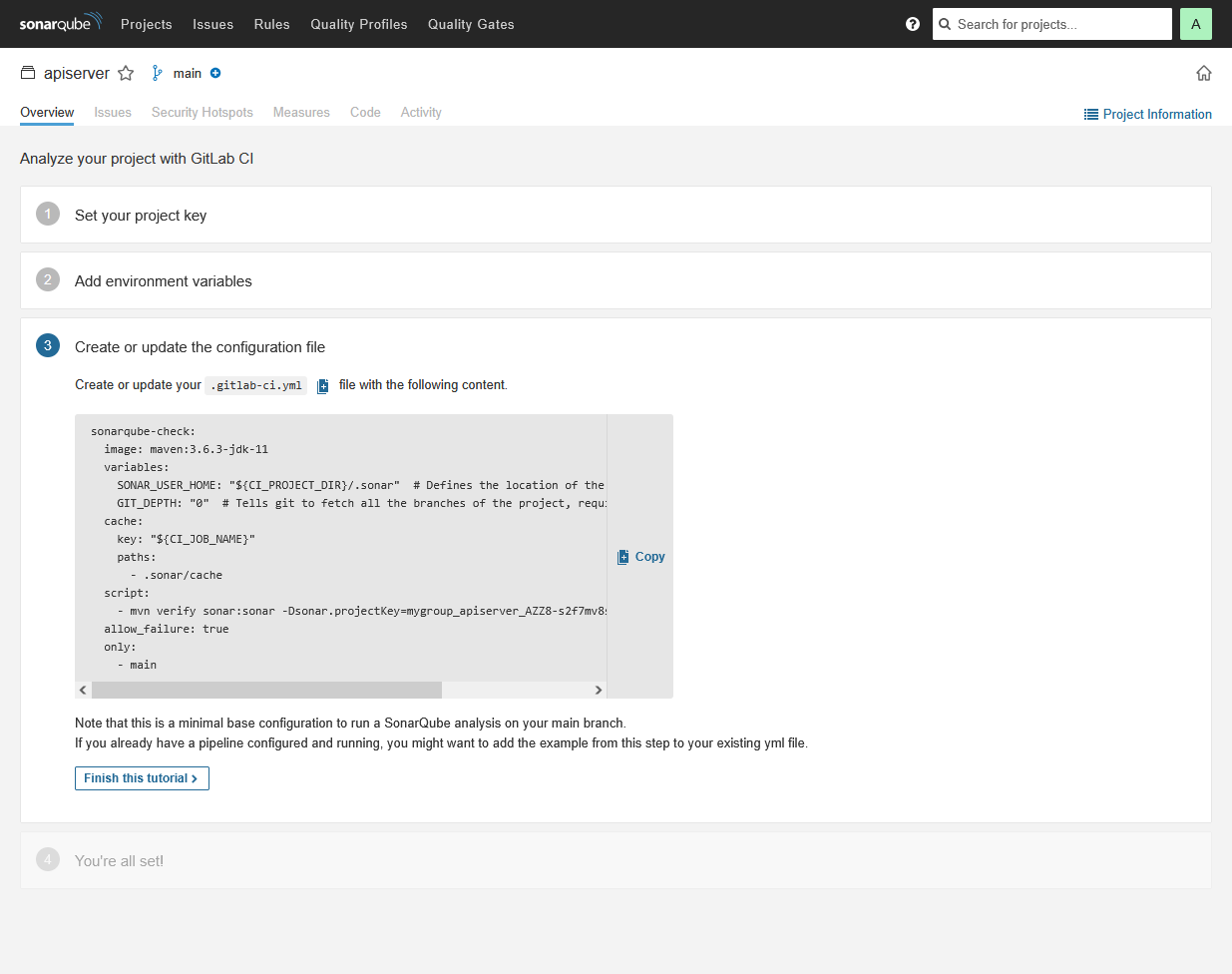

创建CI流程文件 .gitlab-ci.yml ，内容直接复制，然后根据需要修改即可。

194

sonarqube-check:
  image: maven:3.6.3-jdk-11
  variables:
    SONAR_USER_HOME: "${CI_PROJECT_DIR}/.sonar"  # Defines the location of the analysis task cache
    GIT_DEPTH: "0"  # Tells git to fetch all the branches of the project, required by the analysis task
  cache:
    key: "${CI_JOB_NAME}"
    paths:
      - .sonar/cache
  script:
    - mvn verify sonar:sonar -Dsonar.projectKey=mygroup_apiserver_AZZ8-s2f7mv8sZMUbW1V
  allow_failure: true
  only:
    - main

创建流水线

根据 sonarqube 提示，在pom.xml中追加对应内容

[root@gitclient apiserver]# vi pom.xml
#……
    <properties>
        <java.version>17</java.version>
        <sonar.qualitygate.wait>true</sonar.qualitygate.wait>           #追加
    </properties>
#……

根据sonarqube提示的内容创建流水线：

[root@gitclient apiserver]# vim .gitlab-ci.yml
stages:
  - compile

sonarqube-check:
  stage: compile
  image: maven:3.8.5-openjdk-17
  variables:
    SONAR_USER_HOME: "${CI_PROJECT_DIR}/.sonar"  # Defines the location of the analysis task cache
    GIT_DEPTH: "0"  # Tells git to fetch all the branches of the project, required by the analysis task
  cache:
    key: "${CI_JOB_NAME}"
    paths:
      - .sonar/cache
  script:
    - mvn verify sonar:sonar -Dsonar.projectKey=mygroup_apiserver_AZZ8-s2f7mv8sZMUbW1V
  allow_failure: true
  only:
    - main
  tags:
    - study-runner

提示：由于JAVA后端采用的是 java 17，所以需要修改maven为兼容的版本。

人为制造不规范的代码：

[root@gitclient apiserver]# vim src/main/java/com/example/apiservice/controller/HelloWorld.java
package com.example.apiservice.controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
@RestController
@RequestMapping("/demo")
public class HelloWorld {
    @RequestMapping("/hello")
    public String hello() {
        int a = 100/10;                         #随意新增不规范代码进行模拟
        return "Hello World!";
    }
}

提交流水线：

[root@gitclient apiserver]# git add .
[root@gitclient apiserver]# git commit -m "Test SonarQube Check"
[root@gitclient apiserver]# git push origin main

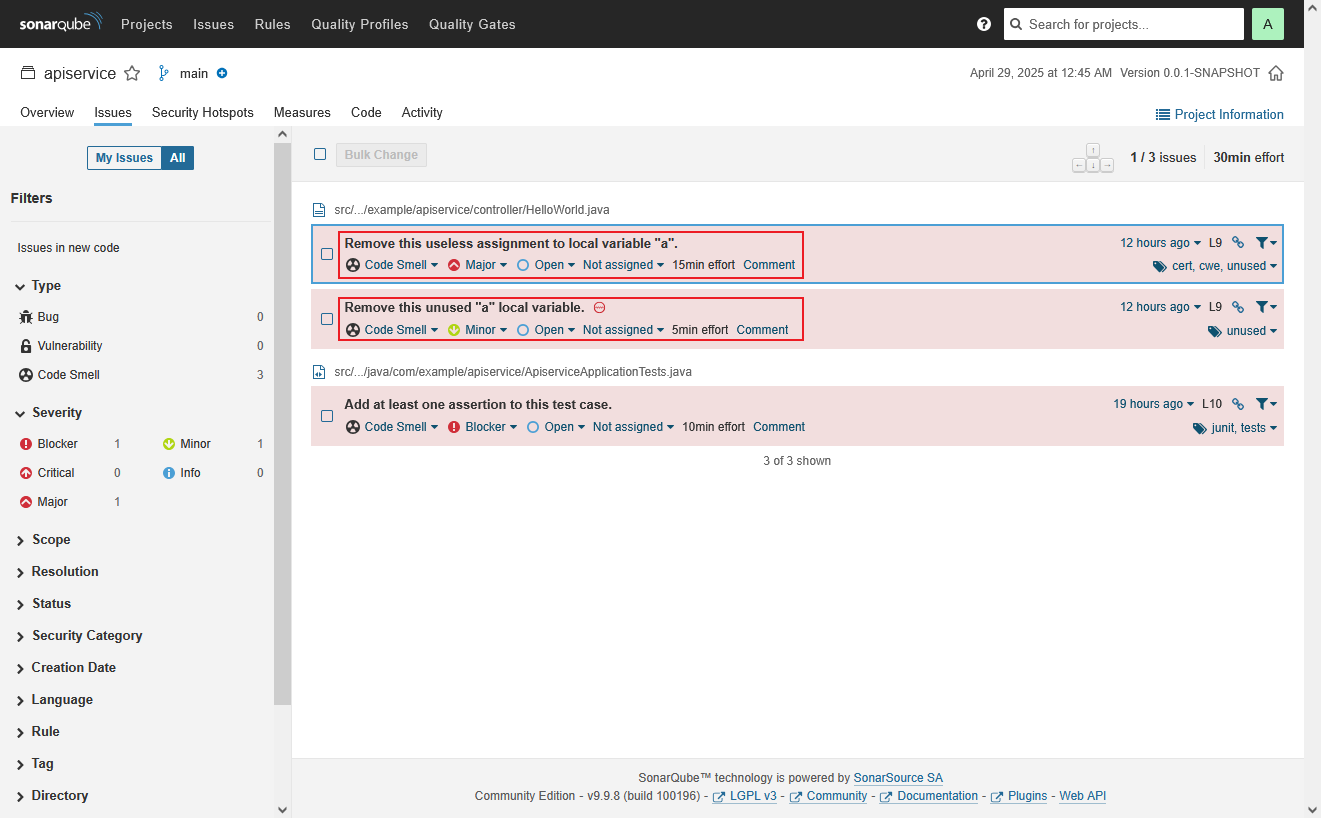

提交流水线后，待gitlab流水线跑完，sonarqube的代码检测会有几个检测结果。
195
