前言

希望大家多多点赞评论收藏哦，不懂的地方评论区留言就好。

这篇文章主要讲述图像处理中如何判断三叉路口并进行补线操作。

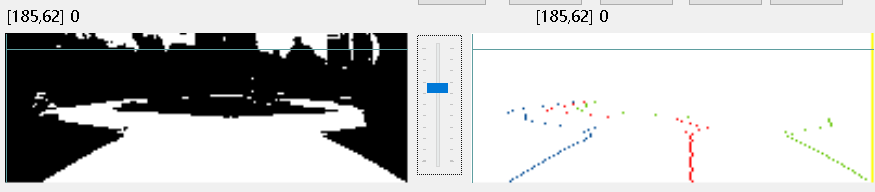

三岔路口场景图
在这里插入图片描述

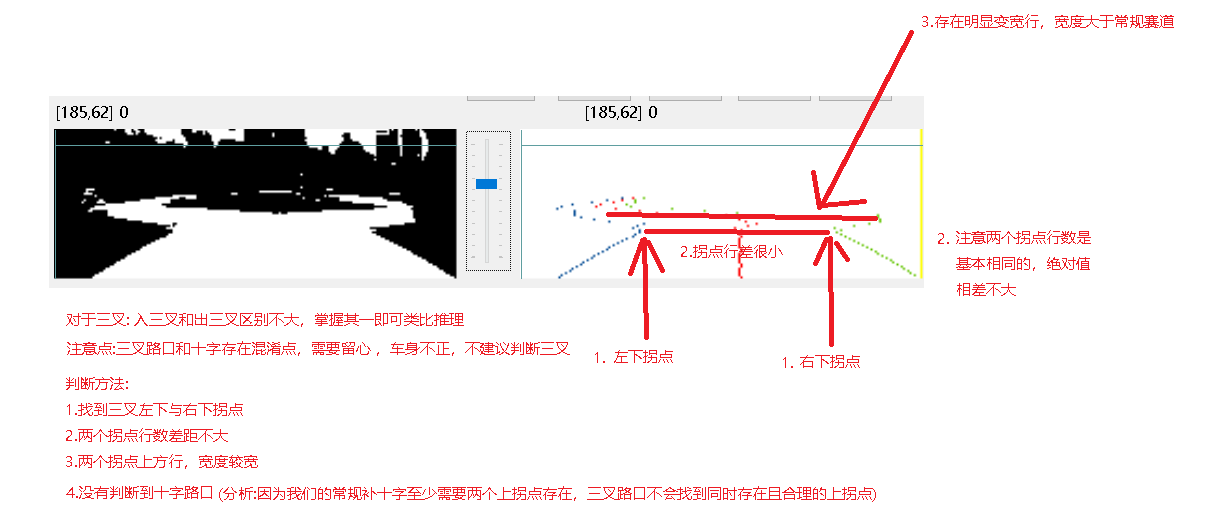

三叉路口分析:
在这里插入图片描述

一、函数主体

思路讲解:

首先:明确十字与三叉的区别
大家可以想一下十字和三叉十字路口。十字路口的图像是一条白色直道直通到视角尽头，而三叉的白色直道道整个图像的中央就分叉开来了。

其次:三叉路口辅助判断条件含义:
(1)入口的两个下拐点:三叉和十字的下拐点判断条件是有细微差别的，大家可以具体对比一下。
(2)endmiddle:就是白色直道的最终行数:我有四十行图像，十字的endmiddle会有37、38，而三叉的endmi
