【编解码】从零开始写H264解码器(3) 描述子

1. 引言

在根据起始码找到NALU的位置和获取到NALU的种类之后，接下来我们需要进行的就是对每个NALU的内容进行解析。根据h264的白皮书协议，按照规定的的方法从码流中把协议里的每个参数解析出来，解出来之后再按照参数的含义的作用进行图像的复原，得到YUV图。
所以，这一节的关键点就在于，怎么进行白皮书中参数的解析。
(以T-REC-H.264-201003-I!!PDF-E.pdf为例，最新的协议请到ITU官网下载)

2. 描述子

上一节中我们得到了NALU，并知道NALU有多种类型，那我们打开白皮书，先看一下其中很重要的SPS，sequence parameter set，来看一看这些NALU的内部究竟是些什么。

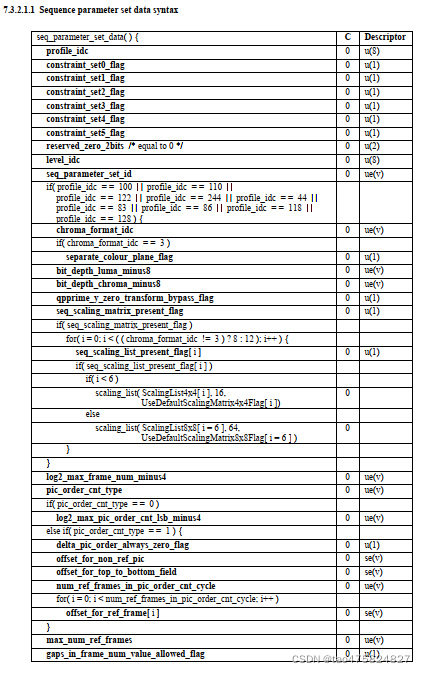

翻到 43面 7.3.2.1.1 Sequence parameter set data syntax。

可以看到，表格一共分三列：

• 第一列就是我们要解析的参数，也就是我们需要的结果，profile类别，level类别等等
• 第二列 C是 category种类，指明了一些参数的包含关系。
• 第三列 就是最重要的一列：描述子，这一列说明了，我们究竟要用什么办法去解析这个bit流，怎么样的去读取这些0,1的数据，来得到我们需要的参数。

可能看到这里大家会有些疑惑，就这么个简单的表达式，就足够描述所有h264中的编码方式了吗？
别急，让我们先把这些第三列的描述子浏览一遍，看一下有没有什么规律。

简单的过了一遍从42面开始的一些常用NAL的 Syntax in tabular form，我们应该很快就能发现，其实第三列的Descriptor描述子，有很多是一样的，比如u(2), u(5), 我们都可以把他们归为u(n)一类。
总体看下来，一共只有固定几类： f(n), u(n), b(n), ue(v), se(v)……
这些描述子代表了什么？
怎么去解析？

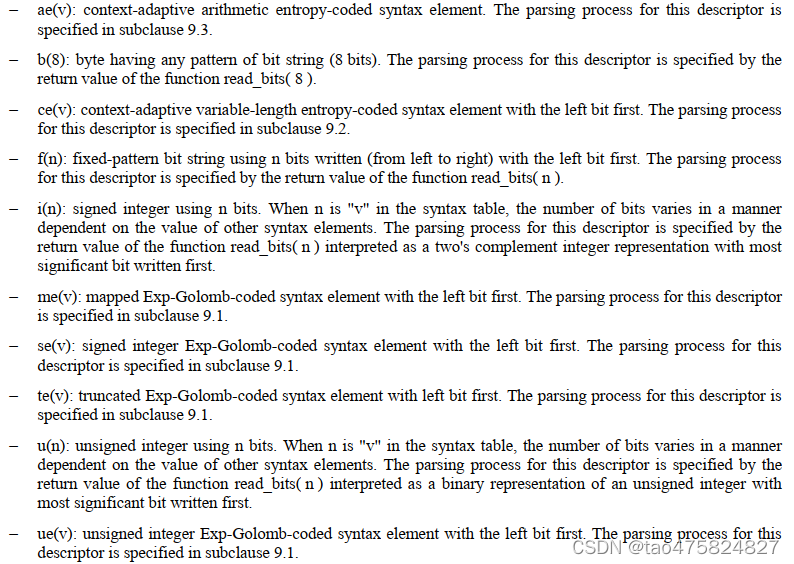

别急，白皮书里同样给了所用到的描述子的所有介绍：

可以看出，一共分了 10类，对应着不同的解码方式。

• ae(v)：基于上下文自适应的二进制算术熵编码
• b(8)：读进连续的 8 个比特
• ce(v)：基于上下文自适应的可变长熵编码
• f(n)：读进连续的 n 个比特
• i(n)：读进连续的若干比特，并把它们解释为有符号整数
• me(v)：映射指数 Golomb 熵编码
• se(v)：有符号指数 Golomb 熵编码
• te(v)：截断指数 Golomb 熵编码
• u(n)：读进连续的若干比特，并将它们解释为无符号整数
• ue(v)：无符号指数 Golomb 熵编码

其实在我看来，按照大的解码方式来分，我们可以把所有的描述子分为4大类：

方式	描述子
二进制读取	b(8),f(n),i(n),u(n)
熵编码- 指数哥伦布	me(v),se(v),te(v),ue(v)
熵编码- CAVLC	ce(v)
熵编码- CABAC	ae(v)

2.1 二进制读取

这一类是最简单的解析，从左往右读取n位二进制数，把它解析成一个有符号数或者无符号数即可。
其中，n可能是一个固定值，也可能是根据前面解析过的参数计算出来的值。

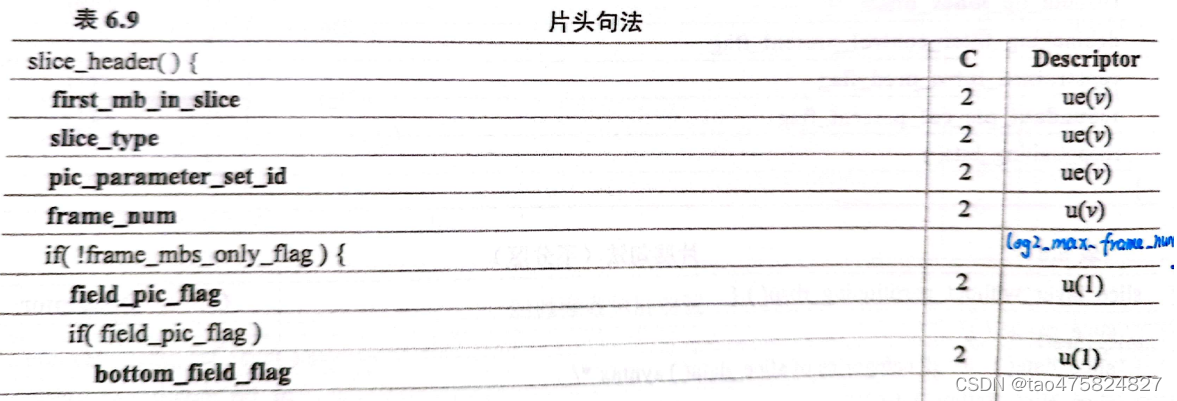

比如 下图中的 frame_num，描述子是u(v)， 即连续读取v个二进制bit，解析成为无符号数。
具体v的值，就是根据之前解析SPS的时候，得到的log2_max_frame_num_minu4 的 值来确定的。

2.2 指数哥伦布

这一类包含： me(v),se(v),te(v),ue(v)。
读取的长度是不固定的，但是解析方法是一样的，解出来的值也是确定的。
其中，ue(v)和 se(v)用的较多，me(v)和te(v)使用较少。
具体的解析会在后面文章介绍。

2.3 CAVLC

CAVLC是baseline的内容，是一定会有的，我们后面会重点学习一下熵编码 CAVLC的编解码方法

2.3 CABAC

CABAC是扩展方法，效率更高但是编解码流程更复杂。这个之后也会学习。
