1. in和out

着色器使用in和out两个关键字设定输入和输出，只要一个输出变量与下一个着色器阶段的输入匹配，它就会传递下去。既是一个着色器向另一个着色器发送数据，我们必须在发送方着色器中声明一个输出，在接收方着色器中声明一个类似的输入。当类型和名字都一样的时候，OpenGL就会把两个变量链接到一起，它们之间就能发送数据了（这是在链接程序对象时完成的）。

1.1 用途示例

eg1. 顶点着色器

需要为它的输入提供一个额外的layout标识，这样我们才能把它链接到顶点数据。

接收一种特殊形式的输入，否则就会效率低下。顶点着色器的输入特殊在，它从顶点数据中直接接收输入。
使用location这一元数据指定输入变量: layout (location = 0) in vec3 aPos;

你也可以忽略layout (location = 0)标识符，通过在OpenGL代码中使用glGetAttribLocation查询属性位置值(Location)，但在着色器中设置会节省你（和OpenGL）的工作量。

eg2. 片段着色器

需要一个vec4颜色输出变量，因为片段着色器需要生成一个最终输出的颜色。
(如果你在片段着色器没有定义输出颜色，OpenGL会把你的物体渲染为黑色或白色)

1.2 示例

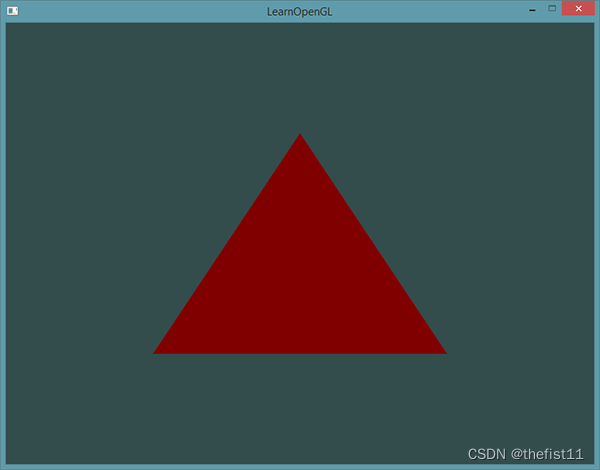

顶点着色器为片段着色器决定颜色。

//顶点着色器

#version 330 core
layout (location = 0) in vec3 aPos; // 位置变量的属性位置值为0

out vec4 vertexColor; // 为片段着色器指定一个颜色输出

void main()
{
    gl_Position = vec4(aPos, 1.0); // 注意我们如何把一个vec3作为vec4的构造器的参数
    vertexColor = vec4(0.5, 0.0, 0.0, 1.0); // 把输出变量设置为暗红色
}

//片段着色器

#version 330 core
out vec4 FragColor;

in vec4 vertexColor; // 从顶点着色器传来的输入变量（名称相同、类型相同）

void main()
{
    FragColor = vertexColor;
}
