在本教程中，您将使用浏览工具和导航器来导航地图和场景。您还将学习链接视图的方法，以便将地图和场景一起平移、缩放和旋转。打开工程将导航新西兰南岛上奥拉基/库克山的 2D 和 3D 视图。奥拉基/库克山的高度约 3,700 米，是新西兰最高的山脉。

前景为具有食肉鹦鹉（高山鹦鹉）的奥拉基/库克山。图像由 Awiemuc 提供。从 Wikimedia Commons 下载并在 Creative Commons 2.0 许可下使用。1.启动 ArcGIS Pro 并根据需要进行登录。2.在起始页的最近工程下方，单击打开其他工程。注：如果已打开一个工程，请单击功能区上的工程选项卡。在左侧的菜单项列表中，单击打开。在打开页面上单击门户，然后单击页面底部的打开其他工程。3.在打开工程对话框的门户

下，单击 ArcGIS Online

。注：如果您看到列出的是 ArcGIS Enterprise

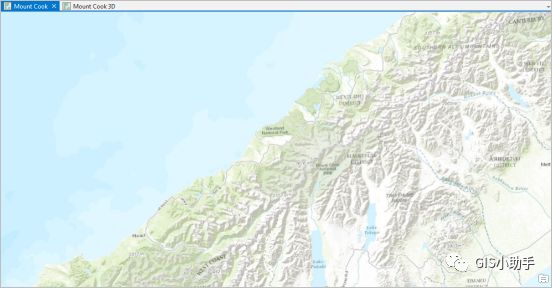

，则必须添加门户连接或将活动门户设置为 ArcGIS Online。或者，您可以从浏览器下载教程数据。4.在对话框顶部的搜索框中，输入 Navigate maps and scenes tutorial，然后按 Enter 键。5.在搜索结果列表中，单击导航地图与场景以选择工程包。注：如果该名称下不只有一个工程包，请查看所有者列。选择所有者名称为 ArcGISProTutorials 的项目。如果未得到任何结果，请参阅未返回任何搜索结果。6.单击确定。随地形底图打开的工程将缩放至新西兰南岛上的奥拉基/库克山国家公园。此工程还包含名为 Mount Cook 3D 的 3D 场景。

7.在内容窗格中，打开 Aoraki/Mount Cook National Park 图层以查看公园边界。导航 2D 地图您需要使用浏览工具

导航国家公园。您还需要通过坐标定位奥拉基/库克山并创建书签。1.单击功能区上的视图选项卡。在窗口组中，单击重置窗格

，然后单击重置窗格以进行映射(默认)。此操作可确保内容和目录窗格打开，其他窗格关闭。2.在功能区地图选项卡的导航组中，将鼠标悬停在浏览工具

上。

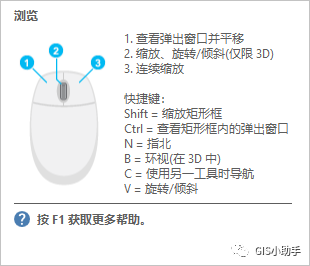

将出现一个弹出图像，其中显示了鼠标按钮导航功能和一些常用键盘快捷键。3.将鼠标悬停在地图上，然后移动鼠标指针。将在地图视图的底部显示鼠标指针当前所指位置的经纬度坐标。4.使用鼠标滚轮可进行缩放。5.拖动地图可在奥拉基/库克山国家公园区域内进行平移。6.在内容窗格中，右键单击 Aoraki/Mount Cook National Park 图层，然后单击缩放至图层

。7.在功能区的地图选项卡中的导航组中，单击转到 XY

。将在地图上显示一个叠加，其中包含经度和纬度的输入框。默认测量单位为 dd（十进制度）。8.在工具条的经度框，输入 170.14E。在纬度框中，输入 43.60S。

9.在工具条上，单击闪烁

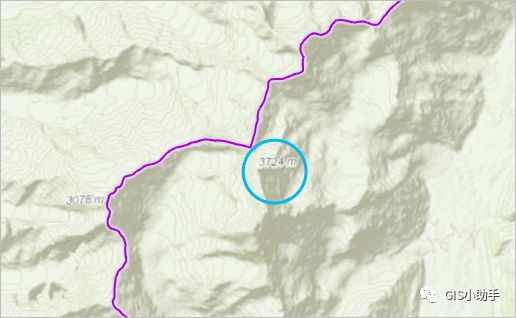

。奥拉基/库克山附近的坐标位置将在屏幕上闪烁。将使用标注 3724 m 在底图上标记峰高。10.在工具条上，单击平移至

。坐标位置将位于地图中心。提示：还可以按 Ctrl 键同时单击地图中的某一位置以在视图中居中该位置。11.在地图视图的左下方，单击比例下拉菜单，然后单击 1:100,000。

12.在内容窗格中，打开 Aoraki/Mount Cook 图层。13.在地图选项卡的导航组中，单击转至 XY

取消选择该工具，然后关闭叠加。提示：也可以在地图选项卡的查询组中单击定位

，然后在定位窗格的搜索框中输入坐标来查找地图位置。14.在功能区上，单击地图选项卡导航组中的书签

和新建书签

。15.在创建书签对话框的名称框中，输入 Aoraki/Mount Cook。单击确定。导航 3D 场景现在您将在 3D 场景中查看奥拉基/库克山。您将使用浏览工具和屏幕导航器进行导航。1.单击 Mount Cook 3D 视图选项卡激活场景。

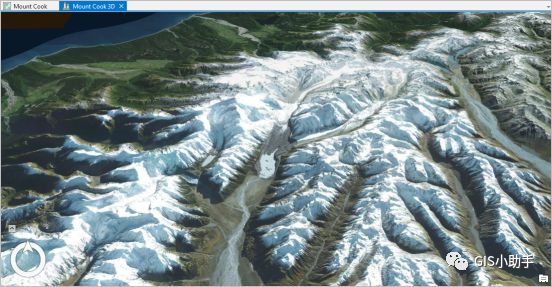

视图以 3D 模式显示山脉周围的区域。您目前距地面的高度显示在视图的左下角处，这和地图比例在 2D 地图中的位置一样。2.在地图选项卡的导航组中，单击书签

。在 Mount Cook 书签下，单击 Aoraki/Mount Cook。场景将放大到山脉。视图方向朝北，视角为垂直视角（竖直向下）。3.在内容窗格中，3D 图层下，打开 Aoraki/Mount Cook 图层。山峰以紫色三角形表示。4.在地图选项卡上，确认选中浏览工具

。5.拖动地图可平移场景。6.使用鼠标滚轮可进行缩放。7.向前或向后移动鼠标时单击鼠标滚轮可倾斜场景。请勿转动鼠标滚轮，否则将进行缩放而非倾斜。提示：要返回到熟悉的视点，可单击书签或上一视图

。8.左右移动鼠标时单击鼠标滚轮可旋转场景。在旋转的过程中，导航器上的指北针会显示您面向的方向。9.按键盘上的 N 键，可将视图旋转至朝向北方。10.按键盘上的 P 键，可将视图倾斜至垂直。提示：有关更多快捷键信息，请参阅用于导航的键盘快捷键。11.转至 Aoraki/Mount Cook 书签。使用浏览工具完成的导航移动（以及其他操作）也可以使用导航器完成。12.在导航器上，单击显示完全控制按钮。

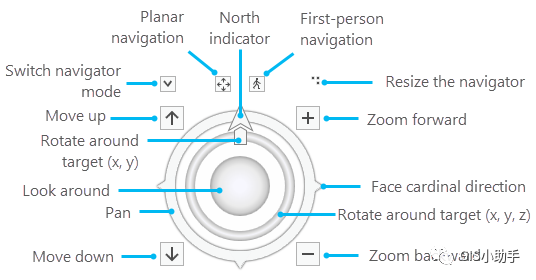

导航器将展开以显示其完整功能。

13.单击导航器外圈并向任意方向拖动，以平移场景。在拖动过程中，从导航器延伸出的模糊箭头可用于指示方向。14.单击导航器内圈并向前向或向后拖动，以倾斜视图。提示：默认情况下，不能将视图倾斜到表面下方。要启用地下导航，请参阅在 3D 环境中导航。15.单击导航器的内部球体并向任意方向拖动，可从固定位置进行环视。照相机保持静止，就像从山顶环顾四周。16.将鼠标悬停在外圈的一个点上（表示主方向）然后单击箭头。视图将旋转以面向相应的方向。请注意，外圈的大箭头（指北针）始终指向北方。17.尝试其他导航器控件。提示：可在任意场景或地图视图中开启或关闭浏览器。要打开或关闭导航器，请单击视图选项卡。在导航组中，单击导航器

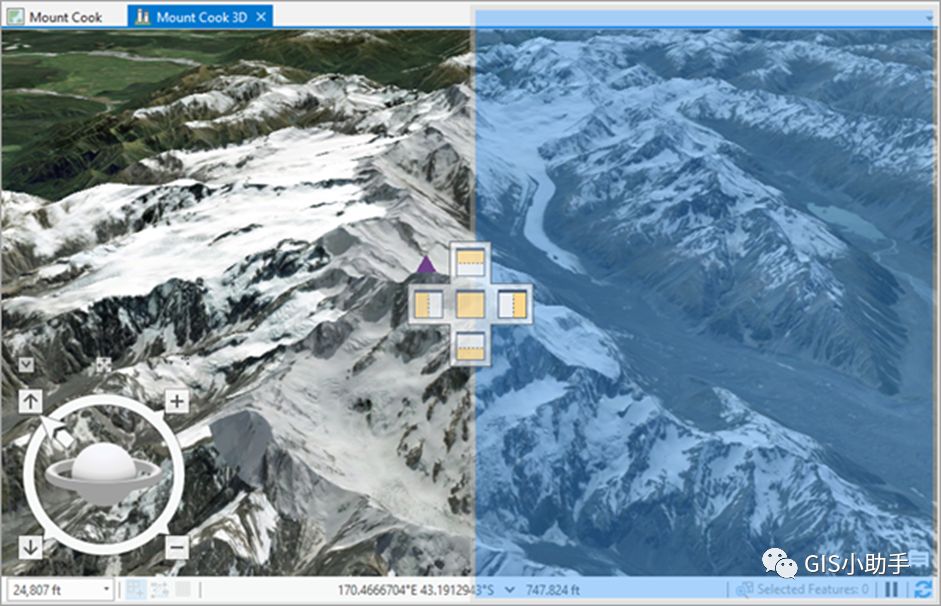

。或者，右键单击地图或场景中的某处，然后单击导航器。要更改默认导航器显示，请单击工程选项卡，然后在左侧列表中单击选项。在应用程序下，单击导航。展开屏幕浏览器，然后选择所需的设置。链接视图可以并行显示地图和场景。还可将其链接到同步导航。1.拖动处于活动状态的 Mount Cook 3D 视图选项卡，并将其放至于所显示的右侧停靠目标上。
