ESP32系列--第五篇 WiFi Station模式

一、目的

        在上一篇《ESP32系列--第四篇 WiFi概述》我们已经将ESP32 WiFi的基本框图、功能以及API做了简单介绍，本篇我们以源代码的形式来讲讲如何使用WiFi Station功能进行联网。

二、准备

        首先我们从esp-idf里面拷贝一份官方的示例代码

        1、首先初始化esp-idf开发环境，命令行输入以下命令（不清楚去看《ESP32系列--第二篇 开发环境搭建-Ubuntu系统》）

get_idf

        2、拷贝工程并进入到station目录中

cp -r  ~/workspace/third/esp32/esp-idf/examples/wifi/getting_started/station ~/workspace/work/esp32/
cd workspace/work/esp32/station/

        3、设置芯片平台并进入配置菜单设置WiFi相关信息

idf.py set-target esp32
idf.py menuconfig

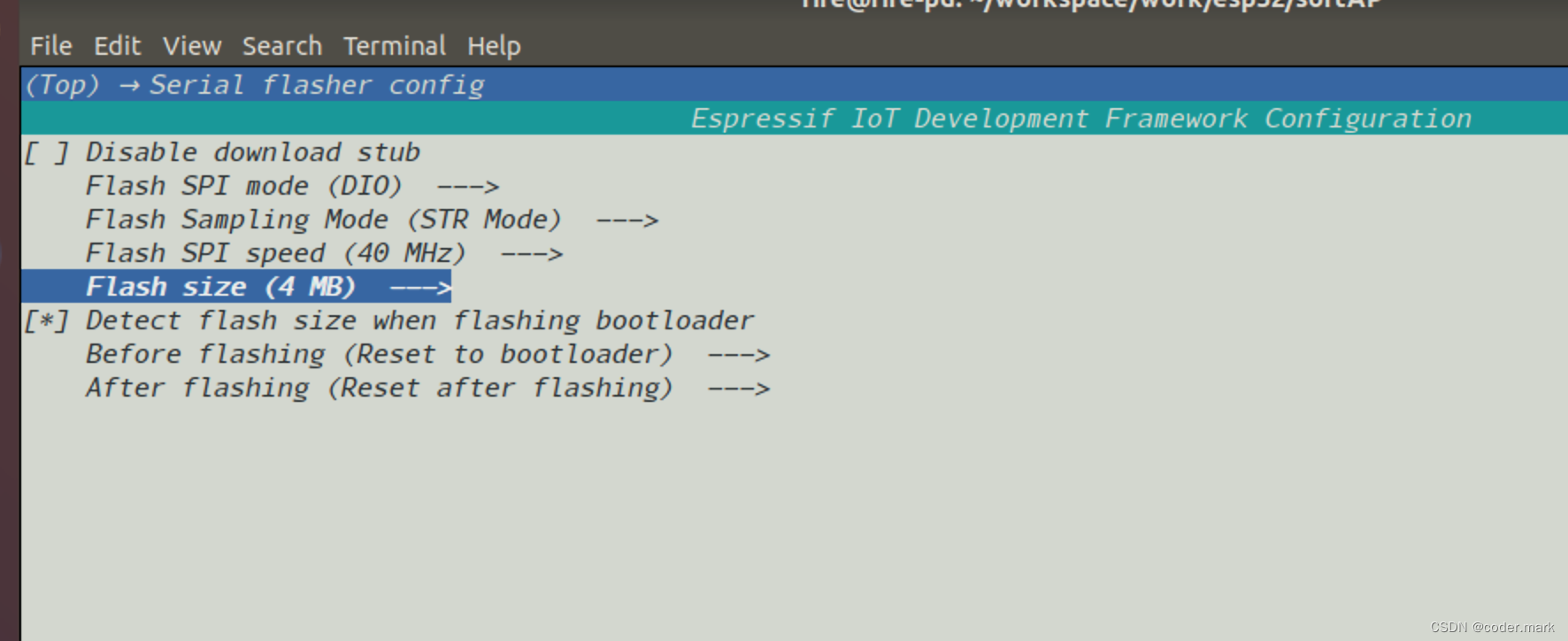

        根据自己的ESP32模组选择合适的Flash大小

        如果不知道自己的模组的Flash大小，请查看此链接

查看ESP32模组中Flash颗粒以及芯片信息_coder.mark的博客-CSDN博客一、目的 我们在使用二、介绍SPI Flash Modes - ESP32 - — esptool.py latest documentation (espressif.com)https://docs.espressif.com/projects/esptool/en/latest/esp32/advanced-topics/spi-flash-modes.html三、实战...https://blog.csdn.net/tianizimark/article/details/124676861

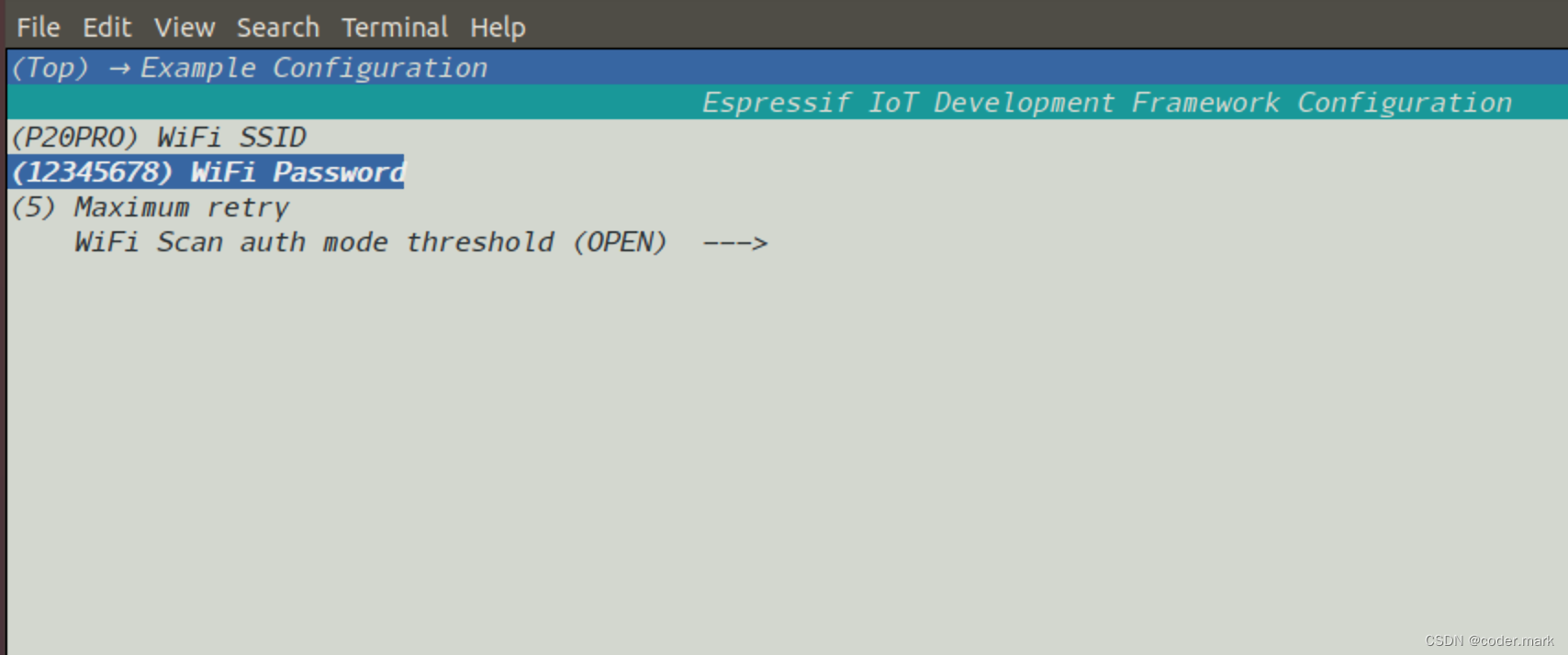

        4、设置你自己的WiFi名称和密码并保存

         5、编译并烧写

idf.py build flash monitor

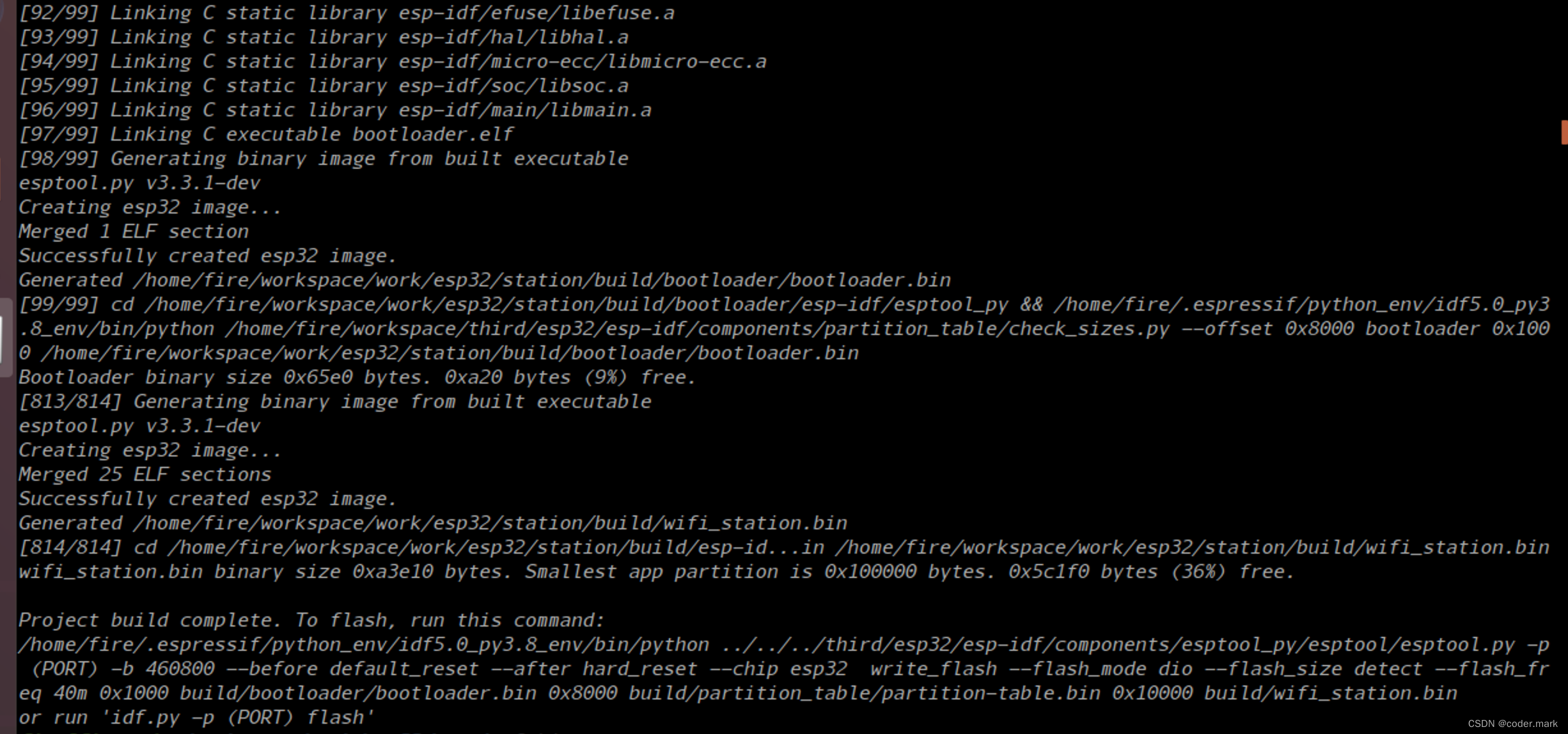

        正常编译成功如下图

三、实战

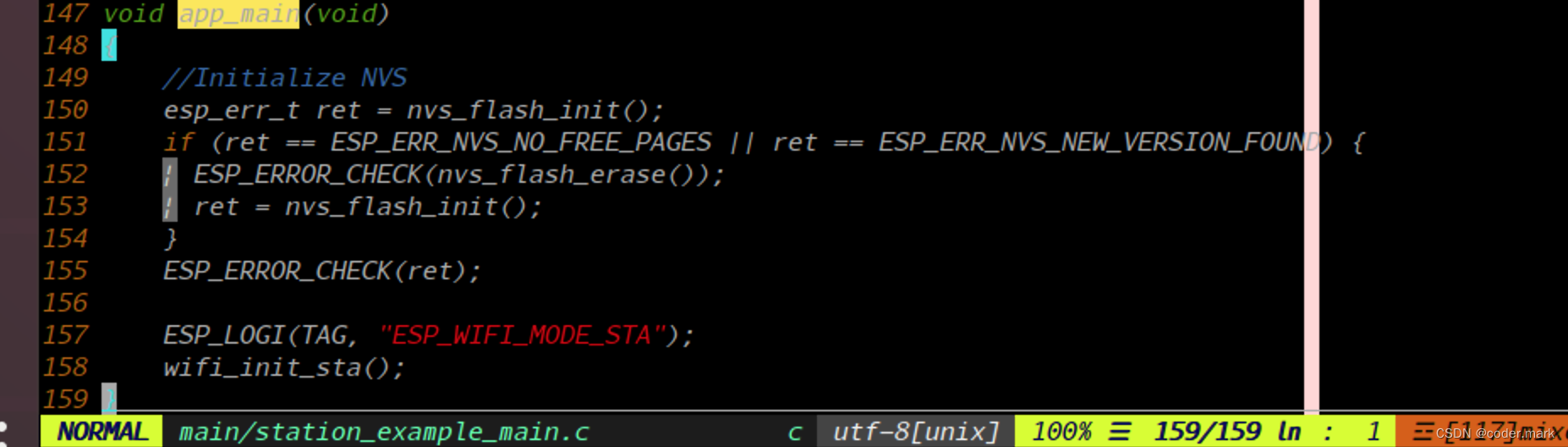

        我们打开main/station_example_main.c文件定位到app_main函数

        注意此处的app_main是在线程环境中执行，是用户代码的入口（后面会专门写一篇博文介绍esp32的启动过程）

        首先调用nvs_flash_init()函数进行nvs flash分区的初始化，此分区用于存储一些K-V对信息；由于WiFi驱动里面有些信息需要存储，故在使用WiFi之前需要先初始化nvs分区；然后我们就看到wifi_init_sta函数

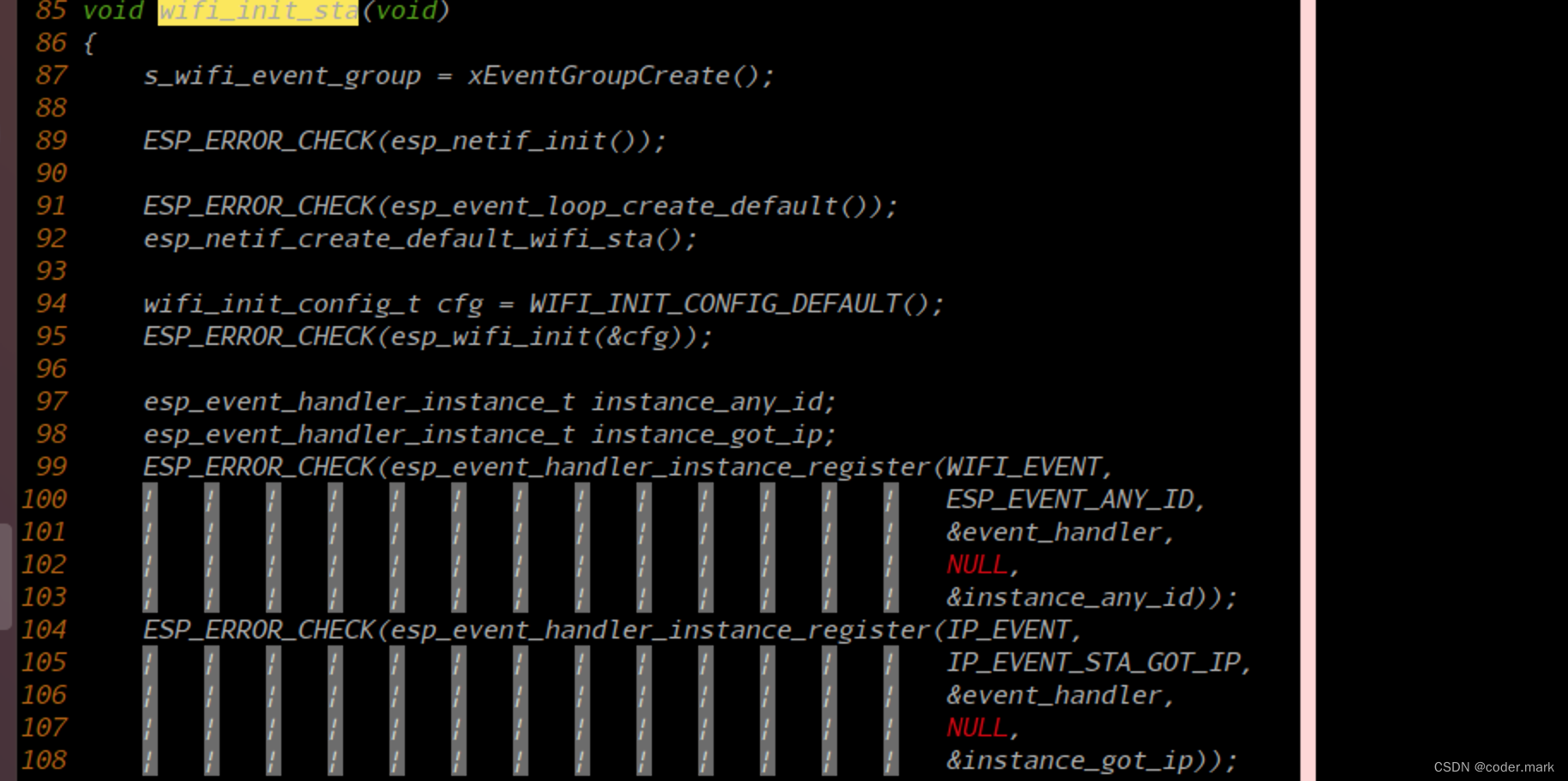

        在wifi_init_sta函数先创建了一个FreeRTOS事件组（FreeRTOS事件组一般用于多个线程间同步），然后调用esp_netif_init初始化TCP/IP协议栈，调用esp_netif_create_default_wifi_sta初始化默认的sta接口，然后通过esp_wifi_init接口初始化了WiFi（我们在前一篇博文中介绍过此函数）。

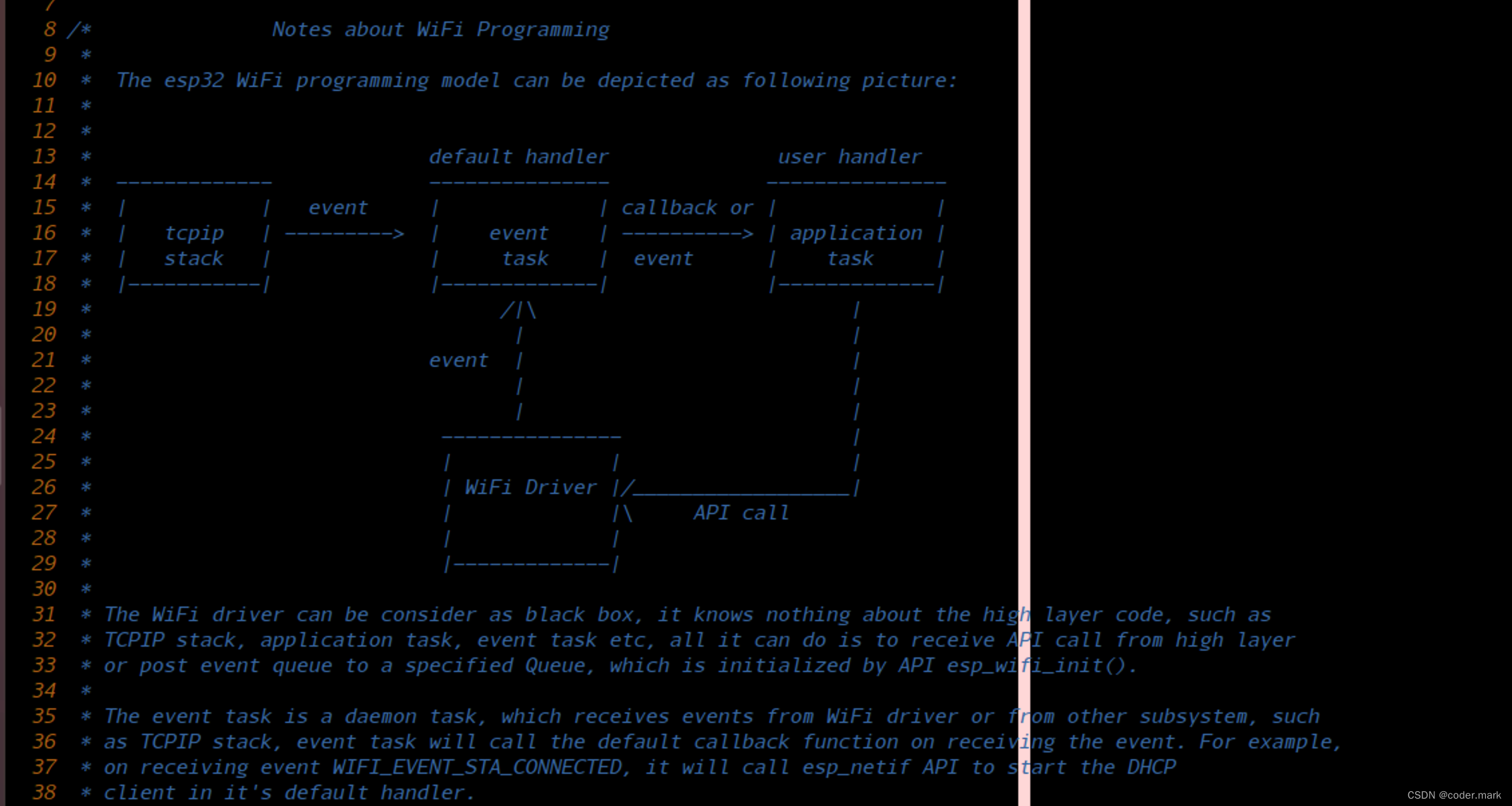

        在上一篇中我们讲到WiFi功能框图，每个方框可以认为一个模块（模块内高度聚合，有的模块可能是单个线程，有的可能是多个线程），用户任务（application task）要与event task这个任务做一些同步，所以我们此处使用FreeRTOS event group来实现（什么是FreeRTOS事件组？又是知识点，先自行查资料理解一下，本篇暂不扩展）。

         event task使用esp_event_loop_create_default()来初始化，并注册了WIFI_EVENT相关的所有事件和IP_EVENT相关的所有事件，这样当对应的事件发生时，就会调用我们注册的回调，当前我们注册的回调为event_handler；

        WIFI_EVENT那肯定是跟WiFi Driver相关的

/** WiFi event declarations */
typedef enum {
    WIFI_EVENT_WIFI_READY = 0,           /**< ESP32 WiFi ready */
    WIFI_EVENT_SCAN_DONE,                /**< ESP32 finish scanning AP */
    WIFI_EVENT_STA_START,                /**< ESP32 station start */
    WIFI_EVENT_STA_STOP,                 /**< ESP32 station stop */
    WIFI_EVENT_STA_CONNECTED,            /**< ESP32 station connected to AP */
    WIFI_EVENT_STA_DISCONNECTED,         /**< ESP32 station disconnected from AP */
    WIFI_EVENT_STA_AUTHMODE_CHANGE,      /**< the auth mode of AP connected by ESP32 station changed */

    WIFI_EVENT_STA_WPS_ER_SUCCESS,       /**< ESP32 station wps succeeds in enrollee mode */
    WIFI_EVENT_STA_WPS_ER_FAILED,        /**< ESP32 station wps fails in enrollee mode */
    WIFI_EVENT_STA_WPS_ER_TIMEOUT,       /**< ESP32 station wps timeout in enrollee mode */
    WIFI_EVENT_STA_WPS_ER_PIN,           /**< ESP32 station wps pin code in enrollee mode */
    WIFI_EVENT_STA_WPS_ER_PBC_OVERLAP,   /**< ESP32 station wps overlap in enrollee mode */

    WIFI_EVENT_AP_START,                 /**< ESP32 soft-AP start */
    WIFI_EVENT_AP_STOP,                  /**< ESP32 soft-AP stop */
    WIFI_EVENT_AP_STACONNECTED,          /**< a station connected to ESP32 soft-AP */
    WIFI_EVENT_AP_STADISCONNECTED,       /**< a station disconnected from ESP32 soft-AP */
    WIFI_EVENT_AP_PROBEREQRECVED,        /**< Receive probe request packet in soft-AP interface */

    WIFI_EVENT_FTM_REPORT,               /**< Receive report of FTM procedure */

    /* Add next events after this only */
    WIFI_EVENT_STA_BSS_RSSI_LOW,         /**< AP's RSSI crossed configured threshold */
    WIFI_EVENT_ACTION_TX_STATUS,         /**< Status indication of Action Tx operation */
    WIFI_EVENT_ROC_DONE,                 /**< Remain-on-Channel operation complete */

    WIFI_EVENT_STA_BEACON_TIMEOUT,       /**< ESP32 station beacon timeout */

    WIFI_EVENT_MAX,                      /**< Invalid WiFi event ID */
} wifi_event_t;

        IP_EVENT那肯定是跟TCP/IP协议栈相关的

/** IP event declarations */
typedef enum {
    IP_EVENT_STA_GOT_IP,               /*!< station got IP from connected AP */
    IP_EVENT_STA_LOST_IP,              /*!< station lost IP and the IP is reset to 0 */
    IP_EVENT_AP_STAIPASSIGNED,         /*!< soft-AP assign an IP to a connected station */
    IP_EVENT_GOT_IP6,                  /*!< station or ap or ethernet interface v6IP addr is preferred */
    IP_EVENT_ETH_GOT_IP,               /*!< ethernet got IP from connected AP */
    IP_EVENT_ETH_LOST_IP,              /*!< ethernet lost IP and the IP is reset to 0 */
    IP_EVENT_PPP_GOT_IP,               /*!< PPP interface got IP */
    IP_EVENT_PPP_LOST_IP,              /*!< PPP interface lost IP */
} ip_event_t;

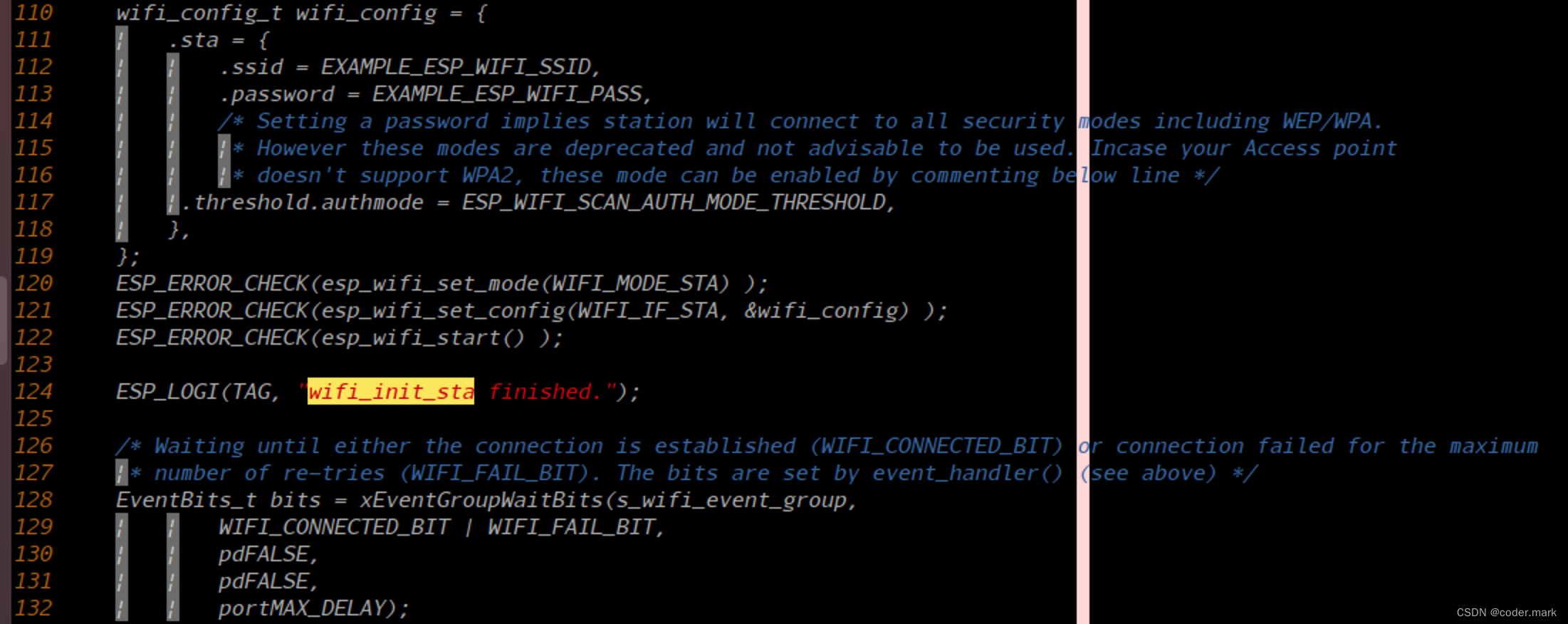

        wifi初始化后需要设置wifi模式为WIFI_MODE_STA ，然后我们设置了我们需要连接的WiFi信息（通过wifi_config_t这个结构体），这些都完成后，我们通过esp_wifi_start启动了WiFi功能。（那什么时候WiFi算正常启动呢？请看下面的分析）

        xEventGroupWaitBits用于等待事件的发生，此处我们只等待两个事件，一个是WiFi连接成功事件，一个是WiFi连接失败事件，也就是说任务阻塞在此处等待事件的发生。

        那初学的小伙伴要问了，谁会触发这些事件呢？

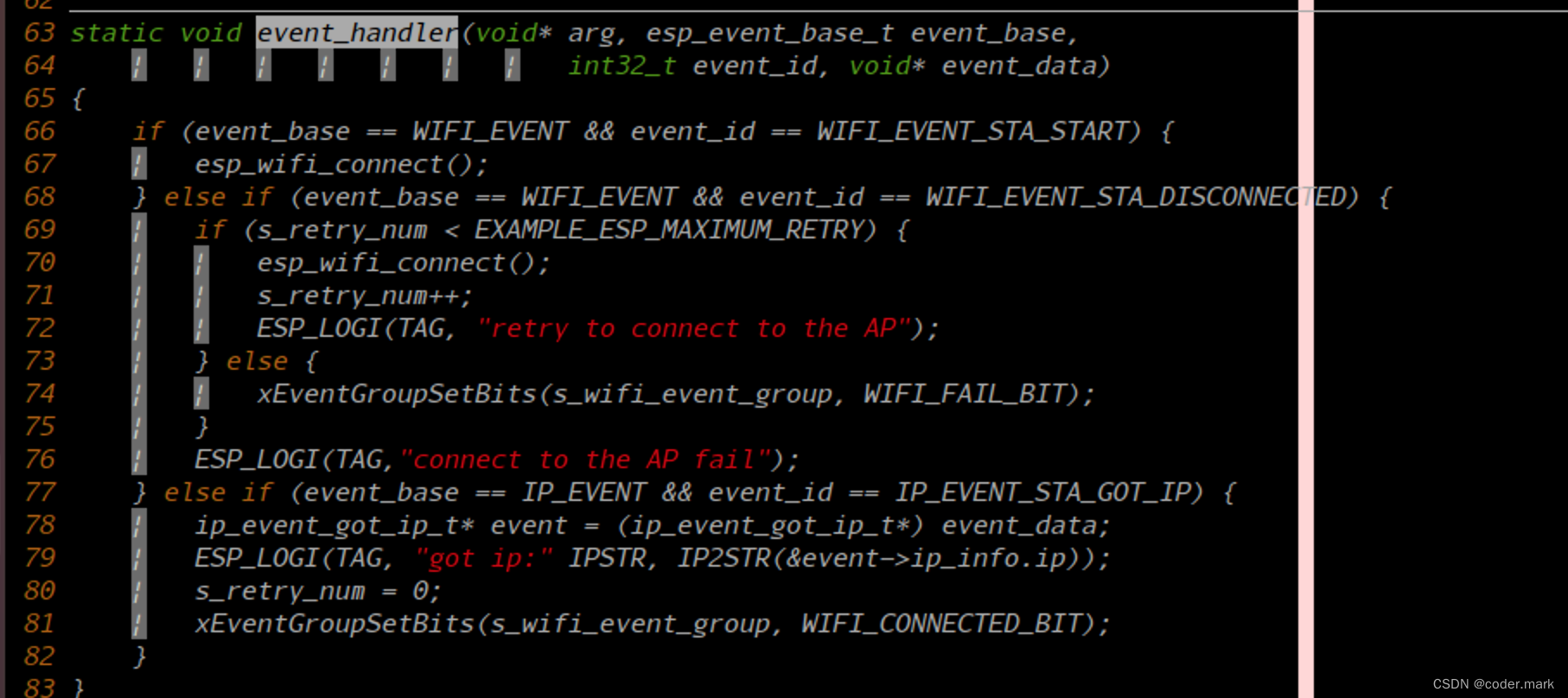

        下面进入到本篇最重要的环节，事件回调函数event_handler

        调用esp_wifi_start接口后，WiFi驱动开始工作，并通过event_task告知用户WiFi正常启动，此时我们调用了esp_wifi_connect接口去主动连接我们已经配置好WiFi。

        注意event_base用于区分不同模块的事件的，如果能够正常连接我们自己配置好的wifi，在调用了esp_wifi_connect接口后就会触发IP_EVENT事件，我们通过IP_EVENT_STA_GOT_IP这个子事件就可以知道是否已经正常联网，在这个子事件中我们通过xEventGroupSetBits(s_wifi_event_group, WIFI_CONNECTED_BIT);告知用户线程联网完成。

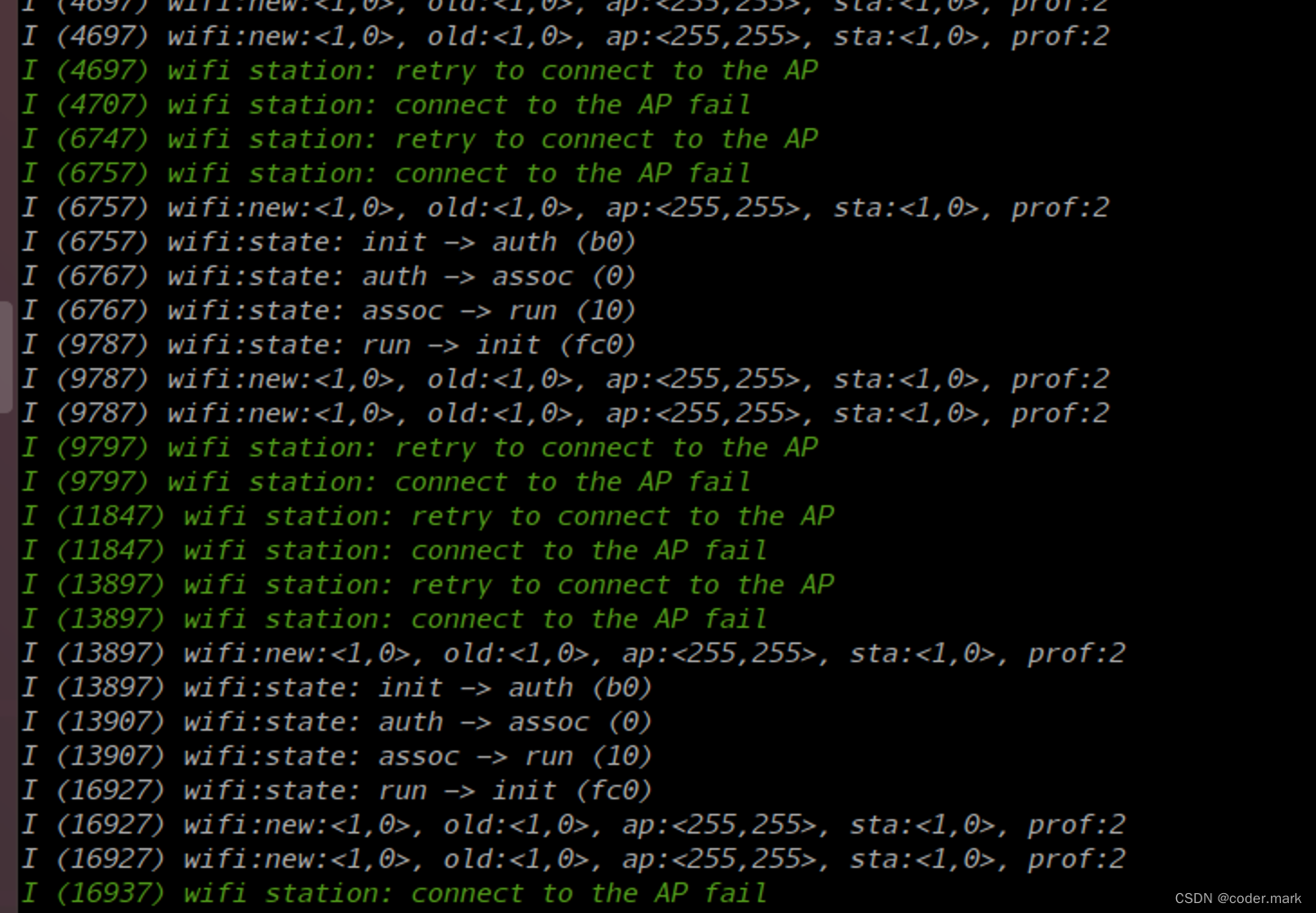

        上图显示的是由于配置的WiFi信息错误为能成功联网

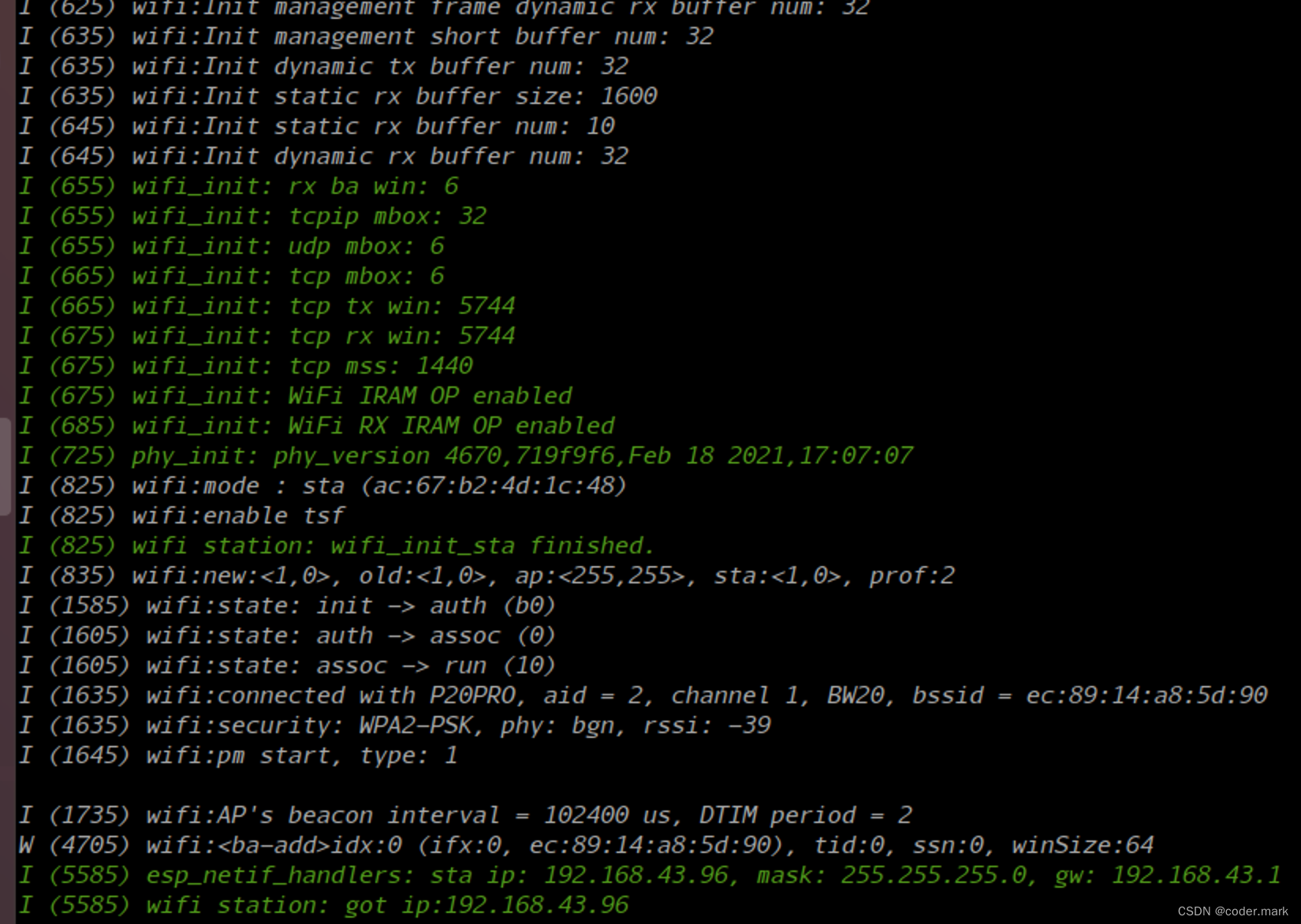

        上图是正常连接上WiFi的情况

关于esp_event_group的更多介绍请查看

Event Loop Library - ESP32 - — ESP-IDF Programming Guide latest documentationhttps://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/system/esp_event.html?highlight=esp_event_loop_create

好了，以上就是ESP32联网的最基本实现。
