Hough提取边缘直线

1.    提取图像的边缘

原理：采用Sobel算子对图像进行卷积运算.

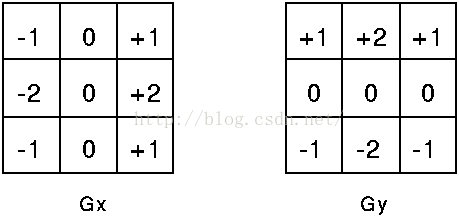

其中Sobel算子为:

分别分为水平方向的边缘提取以及竖直方向上的边缘提取。提取这两个方向进一步通过下面这条公式进行计算该像素点的灰度值。



对于几个样例的图像，由于图像高清，像素区间比较大，边缘提取方法步骤如下：

1）           首先对图像进行灰度化处理，即Gray= (R + G + B) / 3;

2）           再次对图像进行均值滤波，模糊处理

3）           采用Sobel算子提取边缘



由于原图像还是存在比较多的噪声，而我们的目标是提取图像的边缘，故再设置一个阈值，大于这个阈值则置为255，反之则置为0，使输出的图像为二值图像。



样例1输入：

样例1输出：
