tkinter绘制组件（8）——标题框

引言

在Win32程序中，通常会用到标题框来划定一系列功能组件的界限，或者是区分每一部分的组件对应的主题。在tkinter中，LabelFrame就只这样的一个组件，让人对界面的感觉很整齐、明了，而且还便于操作。

那么，在TinUI中，我们也要实现这样的一个绘制组件，来使TinUI的部分界面整齐划一。

---

思路

不同于其它GUI框架中的LabelFrame，TinUI中的LabelFrame并不是作为一个父组件来使用，这是TinUI框架自身的性质决定的——无法进行pack/gird排版。因此，TinUI创建LabelFrame的思路跟其它的框架有不一样，是先等需要划入的组件全部绘制完后，再指定LabelFrame需要包含的组件，TinUI根据这些组件的范围，自动绘制LabelFrame。

因此，TinUI中的LabelFrame，是TinUI目前第一个需要通过指定其它绘制组件进行绘制的控件。

---

布局

函数结构

TinUI中，LabelFrame采取与其它组件略微不同的函数参数构造。

def add_labelframe(self,widgets:tuple=(),title='',fg='#A8A8A8',bg=''):#绘制标题框
    '''
    widgets::所涵盖的组件对应的画布对象的列表
    title::标题文字
    fg::边框及标题颜色
    bg::标题背景和组件背景填充色
    '''

边框

这个很好处理，通过获取所需要包含的组件在画布中的位置，再位置计算得出边框正确的绘制范围。

先任意获取其中一个组件的范围，作为初始值。再依次获取组件画布对象的范围，通过比较各个范围的最大值或最小值，来刷新需要绘制边框的范围：

sx,sy,ex,ey=self.bbox(widgets[0])#获取直接的起始位置
for i in widgets:
    nsx,nsy,nex,ney=self.bbox(i)
    sx=nsx if nsx<sx else sx
    sy=nsy if nsy<sy else sy
    ex=nex if nex>ex else ex
    ey=ney if ney>ey else ey

然后绘制边框：

bg=self['background'] if bg=='' else bg
frame=self.create_rectangle((sx-5,sy-20,ex+5,ey+5),fill=bg,outline=fg)

这里有一个细节，就是背景不建议在画布中透明，否则，当界面复杂时，很影响视觉效果。

标题

在TinUI中，并没有给LabelFrame的标题设置提供很多参数，至少目前是。

标题会被绘制在边框上方的正中间，同时绘制有一个矩形作为标题的背景。这个技巧在之前的几篇文章中都出现过很多次，这里直接上代码：

label=self.create_text(((sx+ex)//2,sy-20),font='微软雅黑 10',text=title,fill=fg,anchor='center')
self.create_rectangle(self.bbox(label),fill=bg,outline=bg)
self.tag_raise(label)
self.tag_lower(frame)

完整代码

def add_labelframe(self,widgets:tuple=(),title='',fg='#A8A8A8',bg=''):#绘制标题框
    sx,sy,ex,ey=self.bbox(widgets[0])#获取直接的起始位置
    for i in widgets:
        nsx,nsy,nex,ney=self.bbox(i)
        sx=nsx if nsx<sx else sx
        sy=nsy if nsy<sy else sy
        ex=nex if nex>ex else ex
        ey=ney if ney>ey else ey
    bg=self['background'] if bg=='' else bg
    frame=self.create_rectangle((sx-5,sy-20,ex+5,ey+5),fill=bg,outline=fg)
    label=self.create_text(((sx+ex)//2,sy-20),font='微软雅黑 10',text=title,fill=fg,anchor='center')
    self.create_rectangle(self.bbox(label),fill=bg,outline=bg)
    self.tag_raise(label)
    self.tag_lower(frame)
    return label,frame

---

效果

测试代码

def test(event):
    a.title('TinUI Test')
    b.add_paragraph((50,150),'这是TinUI按钮触达的事件函数回显，此外，窗口标题也被改变、首行标题缩进减小')
    b.coords(m,100,5)
def test1(word):
    print(word)
def test2(event):
    ok1()

if __name__=='__main__':
    a=Tk()
    a.geometry('700x700+5+5')

    b=TinUI(a,bg='white')
    b.pack(fill='both',expand=True)
    m=b.add_title((600,0),'TinUI is a test project for futher tin using')
    m1=b.add_title((0,680),'test TinUI scrolled',size=2,angle=24)
    b.add_paragraph((20,290),'''     TinUI是基于tkinter画布开发的界面UI布局方案，作为tkinter拓展和TinEngine的拓展而存在。目前，TinUI尚处于开发阶段。如果想要使用完整的TinUI，敬请期待。''',
    angle=-18)
    b.add_paragraph((20,100),'下面的段落是测试画布的非平行字体显示效果，也是TinUI的简单介绍')
    b.add_button((250,450),'测试按钮',activefg='white',activebg='red',command=test,anchor='center')
    b.add_checkbutton((80,430),'允许TinUI测试',command=test1)
    b.add_label((10,220),'这是由画布TinUI绘制的Label组件')
    b.add_entry((250,300),350,30,'这里用来输入')
    b.add_separate((20,200),600)
    b.add_radiobutton((50,480),300,'sky is blue, water is blue, too. So, what is your heart',('red','blue','black'),command=test1)
    b.add_link((400,500),'TinGroup知识库','http://tinhome.baklib-free.com/')
    _,ok1=b.add_waitbar1((500,220),bg='lightgreen')
    b.add_button((500,270),'停止等待动画',activefg='cyan',activebg='black',command=test2)
    bu1=b.add_button((700,200),'nothing button 1')[1]
    bu2=b.add_button((700,250),'nothing button 2')[1]
    bu3=b.add_button((700,300),'nothing button 3')[1]
    b.add_labelframe((bu1,bu2,bu3),'box buttons')

    a.mainloop()

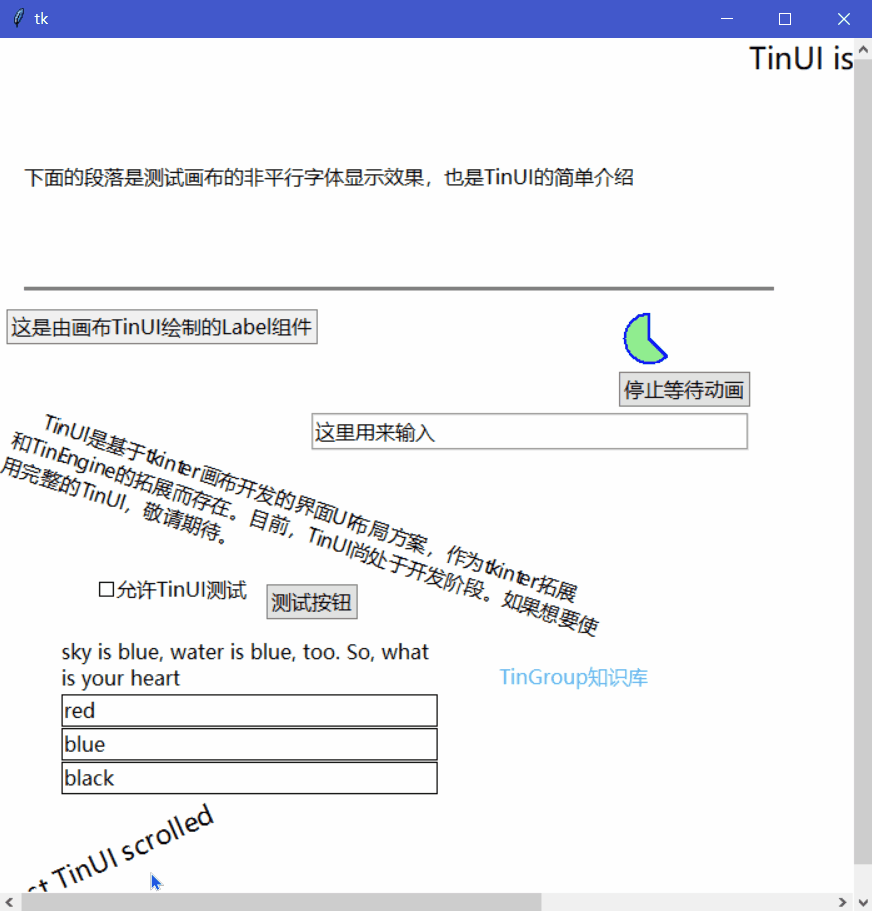

最终效果

---

github项目

TinUI的github项目地址

pip下载

pip install tinui

结语

下一次将添加新的等待组件。
