IOT浅谈之nRF52

本期主角：nRF52

1 核心之arm cortex m4f

2 广泛的无线协议支持

-Bluetooth@Smart
       -ANT
       -2.4G Hz

nRF52832 是 用 于 ULP 无 线 应 用 的 功 能 强 大 的 多 协 议 单 芯 片 解 决 方 案 。 它 结 合 了 世界界 性 能 最 佳 的 Nordic 最 新 无 线 收 发 器 、 ARM CortexTM M4FCPU 和 512kB 字 及 64kB RAM 存 储 器 。 nRF52832 支 持 Bluetooth@Smart( 先 称 为 蓝 牙 低 功 耗 ), ANT和 2.4G 专 有 协 议 堆 栈 。 该 系 列 还 具 有 用 于 00B 配 对 的 NFC-A 标 记 接 口 。

3 编 程 外 设 互 连 (PPI)

CortexM4F 的 性 能 超 过 Cortex MO / MO + / M3 和 M40 可 编 程 外 设 互 连 (PPI) 系 统提 供 20 信 道 总 线 ， 无 需 CPU 介 入 ， 即 可 实 现 直 接 和 自 主 系 统 外 设 通 信 。 这 一 点 使 得 外 设 和 外 设 之 司 交 巨 的 等 待 时 间 是 可 以 预 测 的 提 供 了 与 CPU 待 机 有 关 的 节 能 益 处 。 该 系 列 具 有 2 个 全 球 电 源 模 式 开 / 关 ， 但 是 所 有 系 统 模 块 和 外 设 均 具 有 独 立 的 电 源 管 理 控 制 ， 可 以 使 系 统 模 块 仅 仅 根 据 实 现 具 体 任 务 需 要 / 不 需 要 来 自 动 切 换 运 行 / 待 机

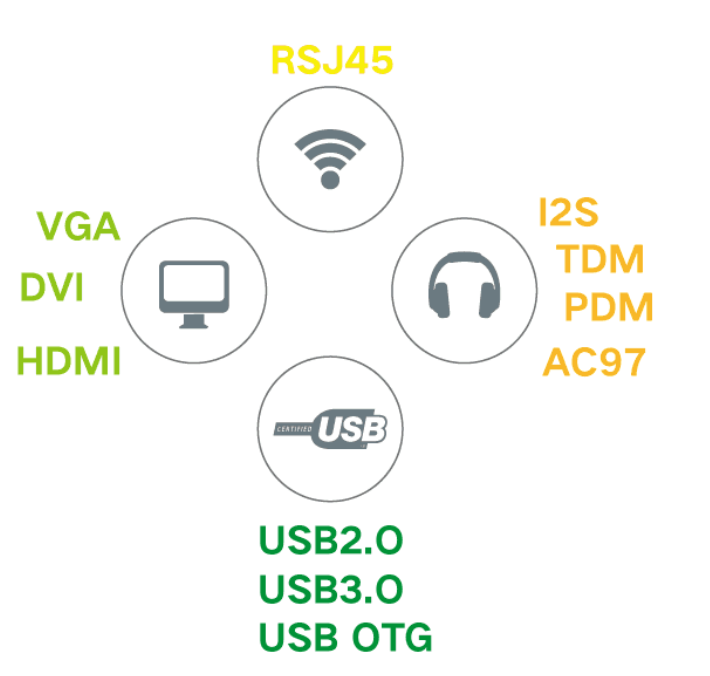

4 数字接口 PDM/12S

nRF52832全套数字接口包括 ： SPI/2-wire/UART/PDM/I2S ，全部带EasyDMA

解释PDM

PDM数据连接在手机和平板电脑等便携音频应用上方面变得越来越普遍。PDM在尺寸受限应用中优势明显，因为它可以将音频信号的布放围绕LCD显示屏等高噪声电路，而不必处理模拟音频信号可能面临的干扰问题

解释I2S

I2S：IC之间音频（12S）是用于集成电路之间音频数据传输的最常见数字音频格式。飞利浦半导体（即现在的恩智浦半导体）于1986年推出了12S标准。1996年对该格式进行了修订。该接口首次广泛应用于CD播放器的设计，现在几乎在涉及集成电路间数字音频数据转换的任何应用上都可以看到该接口。多数音频ADC、DAC、DSP，与采样速率转换器，以及一些微控制器都带有I2S接口。

5 片上巴伦

巴仑又叫做平衡与不平衡阻抗转换器。一般无线电台的天线输入与输出端口是不平衡的50Ω接口。如果天线振子是平衡的,馈线的芯线和屏蔽网线是不平衡的,那么二者要对接就需要进行平衡与不平衡转换与匹配,以便无线电台能正常工作。”同理传输线不平衡，电路为平衡电路，则需要Balun来转换。

简言之，射频中的电路，能够做到片上很牛逼

小节

祝拥有如此强大无线扩展功能的nRF52,在IOT领域大展身手。

参考：

balun antenna

音频接口介绍
