基于STM32F407的USB BULK传输实现


本文基于STM32F407芯片，记录了如何调配STM32CUBE以及根据CUBE生成的VCP代码，改为USB_BULK传输模式。

准备

工具

STM32CUBEMX + IAR + JLINK SWD + STM32F407ZGT6 EXPLORER开发板

硬件

使用开发板USB SLAVE接口，注意将PA11与D+，PA12与D-用跳帽线连接好。

软件

STM32_CUBE_MX

芯片选择

在这里插入图片描述

时钟配置

在这里插入图片描述

RCC

选择Crystal/Ceramic Resonator
在这里插入图片描述

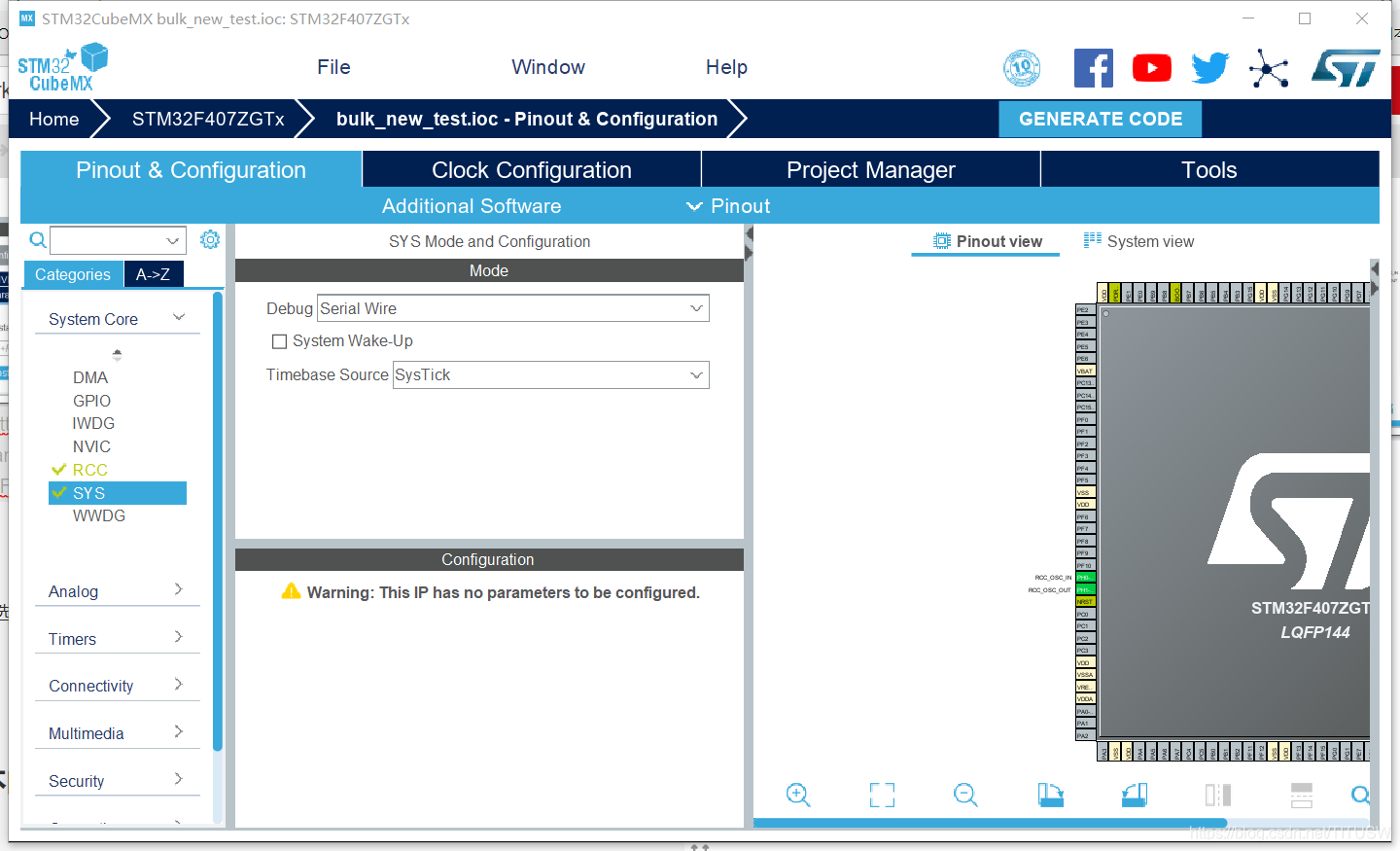

SYS

使用了SWD调试模式，选择Serial Wire
在这里插入图片描述
